Viena režīma un daudzmodu šķiedras: 2026. gada pilnīga rokasgrāmata

Pagājušajā mēnesī mūsu Evolux pārdošanas komanda saņēma steidzamu zvanu no loģistikas uzņēmuma Ņūdžersijā. Viņi tikko pabeidza sāpīgu-un dārgu-šķiedru atlases nodarbību. Viņi uzstādīja OM3 daudzrežīmu ielāpu auklas un bizes visā savā jaunajā 50 000 kvadrātpēdu noliktavā, tikai pēc sešiem mēnešiem atklājot, ka viņu WMS pārdevējam ir vajadzīgas 10 km saites ar korporatīvo datu centru. Labojums? Kabeļu izvilkšana 47 000 $ vērtībā,{11}}ieskaitot simtiem LC savienotāju, SC adapteru un iepriekš{12}}pieslēgtu plākstera vadu{13}}un sākt no jauna ar vienu režīmu.

Šī rokasgrāmata pastāv, lai jūs nepieļautu to pašu kļūdu.

Uzņēmums Evolux Fiber, kas 12+ gadus ražo optisko šķiedru savienotājus, plāksteru vadus un savienojamības risinājumus 50+ valstīm, esam redzējuši šo scenāriju neskaitāmas reizes. Patiesība ir tāda, ka izvēle starp vienmodu un daudzmodu šķiedru nav saistīta tikai ar kabeli,-tā ir jāsaprot, kā jūsu izvēle ietekmē katru optiskā savienojuma komponentu: savienotājus, adapterus, kabeļus, plākstera vadus un sadalītājus.

30 sekunžu atbilde (tiem, kas steidzas)

Joprojām lasāt? Labi. Iesim dziļāk.

Izpratne par būtisku atšķirību

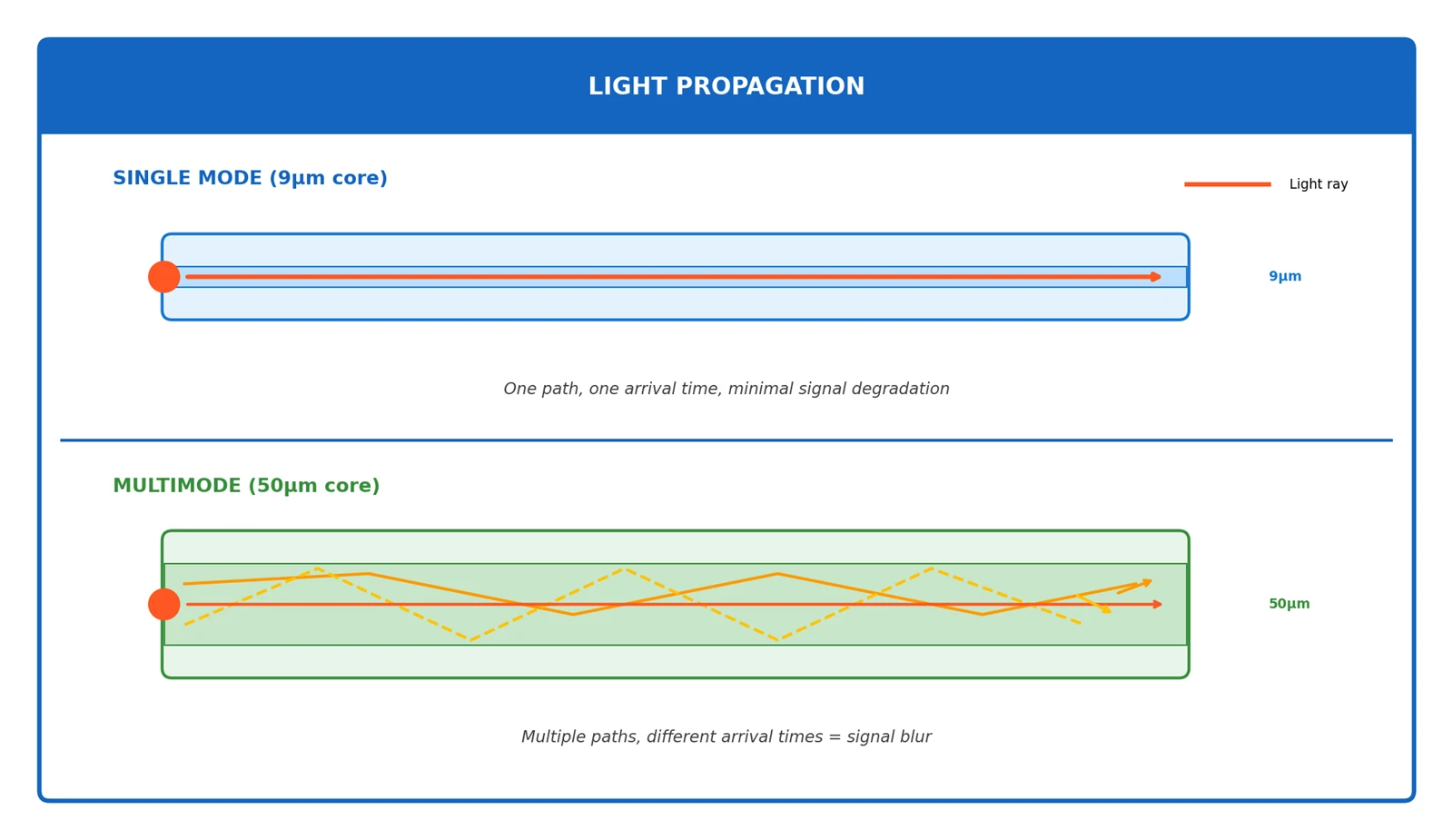

Šeit ir līdzība, kas faktiski darbojas:

Viena režīma šķiedra ir kā snaipera šautene-viens precīzs stars, dodas tālu, nepieciešama precīza optika. 9 µm kodols (apmēram 1/10 daļa no cilvēka mata platuma) nodrošina tikai vienu gaismas ceļu, novēršot "atbalsis", kas degradē signālus no attāluma.

Daudzmodu šķiedra ir kā bise-vairākas granulas (gaismas režīmi) izkliedētas, efektīvas no tuva attāluma, vieglāk mērķējamas. 50 µm vai 62,5 µm kodols ļauj gaismai atlēkt simtiem dažādu ceļu, kas ir lieliski piemēroti nelieliem attālumiem, taču, palielinoties attālumam, rodas laika problēmas (modālā izkliede).

Tas nav tikai akadēmisks{0}}tas tieši ietekmē signāla attālumu un ātrumu.

Kā šķiedras veids ietekmē jūsu savienotāja izvēli

Lūk, kas lielākajā daļā ceļvežu jums nav norādīts: viena režīma un daudzmodu šķiedras izmanto fiziski identiskus savienotājus{0}}, taču veiktspējas prasības ir pilnīgi atšķirīgas.

Savienotāju saderības matrica

Kritisks ieskats:Lai gan savienotāji izskatās identiski, ir nepieciešami viena režīma savienotājistingrākas pielaides. Savienotājs ar 0,3 dB ievietošanas zudumu ir pieņemams daudzrežīmiem, taču tas var izraisīt saites kļūmes tālsatiksmes -vienā režīma lietojumprogrammās.

Poļu veidi: APC vs UPC

Evolux padoms:Nekad nesavienojiet APC savienotājus ar UPC savienotājiem,{0}}leņķiskais uzgalis sabojās abus galus un radīs nopietnus signāla zudumus. MūsuLC APC savienotājiar precizitāti 8 grādu leņķī, lai nodrošinātu maksimālu atdeves zudumu.

Plākstera vada izvēle pēc šķiedras veida

Pasūtot optiskās šķiedras vadus, visu nosaka šķiedras veids:

Evolux produktu uzmanības centrā:Mūsuviena režīma un daudzmodu plākstera vadiir pieejami garumā no 0,3 m līdz 500 m, ar duplekso, vienpusējo, bruņoto un uniboot konfigurāciju. Visiem plākstera vadiem pirms nosūtīšanas tiek veikta 100% optiskā pārbaude.

Specifikācijas, kurām patiesībā ir nozīme

Kodols un apšuvums: fiziskais pamats

Kāpēc tas ir svarīgi:Šis mazais 9 µm viena režīma kodols ir gan svētība, gan lāsts. Tam nepieciešama lāzera-precīza izlīdzināšana savienošanas un savienošanas laikā (palielinot uzstādīšanas izmaksas), taču tas praktiski novērš modālo izkliedi.

Vājināšanās: signāla zudums uz kilometru

Līdzņemšanai:Viens režīms pie 1550 nm zaudē tikai 0,22 dB uz kilometru{2}}tas ir aptuveni14x mazāknekā daudzrežīmu pie 850 nm. Noskrienot vairāk nekā 10 km, tā ir atšķirība starp izmantojamo signālu un statisko signālu.

Joslas platums: ātruma griesti

Lūk, ko pārdevēji jums nestāsta:OM5 "28000 MHz·km" izklausās iespaidīgi, taču tas ir svarīgi tikai SWDM (Short Wavelength Division Multiplexing) lietojumprogrammām. Standarta SR4 optikai OM5 darbojas identiski OM4.

MPO/MTP: liela{0}}blīvuma spēļu mainītājs

Datu centros, kuros darbojas 40G, 100G vai 400G, savienotāja izvēle bieži vien ir svarīgāka nekā šķiedras veids. MPO/MTP savienotāji nodrošina paralēlu optiku, kas vienkārši nav iespējama ar tradicionālajiem LC/SC savienojumiem.

Viens režīms pret daudzrežīmiem MPO/MTP lietojumprogrammās

Kompromiss{0}}ir skaidrs:

Viens režīmsizmanto mazāk šķiedru, bet dārgākus raiduztvērējus

Daudzrežīmsizmanto vairāk šķiedru, bet lētākus VCSEL{0}}uztvērējus

MPO/MTP polaritāte un dzimums

Šeit daudzas instalācijas notiek nepareizi:

Evolux ekspertīze:MūsuMTP/MPO ielāpu auklasir pieejami 8, 12 un 24{4}}šķiedru konfigurācijās ar A, B vai C tipa polaritāti. Mēs piedāvājam arī MTP{5}}uz LC sadales kabeļus pārejai starp paralēlajiem un dupleksajiem savienojumiem.

Reālā{0}}pasaules matrica

Šeit gumija satiekas ar ceļu. Esmu apkopojis faktiskos pārbaudītos attālumus, ne tikai specifikāciju lapu numurus:

Ethernet standartu attāluma salīdzinājums

*Nepieciešams režīma kondicionēšanas ielāpu kabelis

Kritisks ieskats:Ievērojiet, kā vairāku režīmu attālumi ievērojami samazinās, palielinoties ātrumam. Pie 25 G OM3 maksimālais attālums ir tikai 70 metri,{4}}kur tas ir tikko pietiekami vienai plauktu rindai lielā datu centrā.

Izmaksu vienādojums: tas ir sarežģītāks, nekā jūs domājat

Raiduztvērēja cenas (Q{0}}, saderīgie moduļi)

40G anomālija:Kāpēc 40G vienmoda ir 8x dārgāks? Tas izmanto četrus lāzera viļņu garumus (LR4=4 x 1310 nm CWDM), savukārt daudzmodu SR4 izmanto četras paralēlas šķiedras ar lētiem VCSEL. Šī ir jauka vieta, kur daudzrežīms absolūti uzvar ar izmaksām.

Kopējās īpašumtiesību izmaksas: skats uz 10 gadiem

Ļaujiet man padalīties ar reālu aprēķinu no 2024. gada projekta:

Scenārijs:500 mezglu datu centrs, vidējais savienojuma attālums 150 m, plānojums 10 G šodien, 100 G pēc 5 gadiem

"Pagaidiet, vairāku režīmu uzvar par 185 000 USD?"

Ne tik ātri. Lūk, kas notiek, pagarinot līdz 15 gadiem un pievienojot 400 G:

Sižeta pavērsiens:Pat ar atkārtotu kabeļu izmantošanu šajā scenārijā joprojām uzvar vairāku režīmu režīms. Bet-un tas ir ļoti svarīgi-brīdī, kad jūsu 400 G saites pārsniedz 100 m, viena režīma izmantošana kļūst obligāta neatkarīgi no iepriekšējiem ieguldījumiem.

Mans godīgs ieteikums par izmaksām

"Ja veidojat infrastruktūru, kurai jākalpo arī pēc 2030. gada, viena režīma prēmija ir apdrošināšana, nevis izdevumi."

Tīkla nozare nepārprotami virzās uz vienu režīmu. Intel Silicon Photonics, Broadcom 800G ceļvedis un hiperskalera arhitektūras dod priekšroku vienam režīmam. Bija paredzēts, ka OM5 jāpaplašina vairāku režīmu nozīme, taču tā pieņemšana ir bijusi remdena.

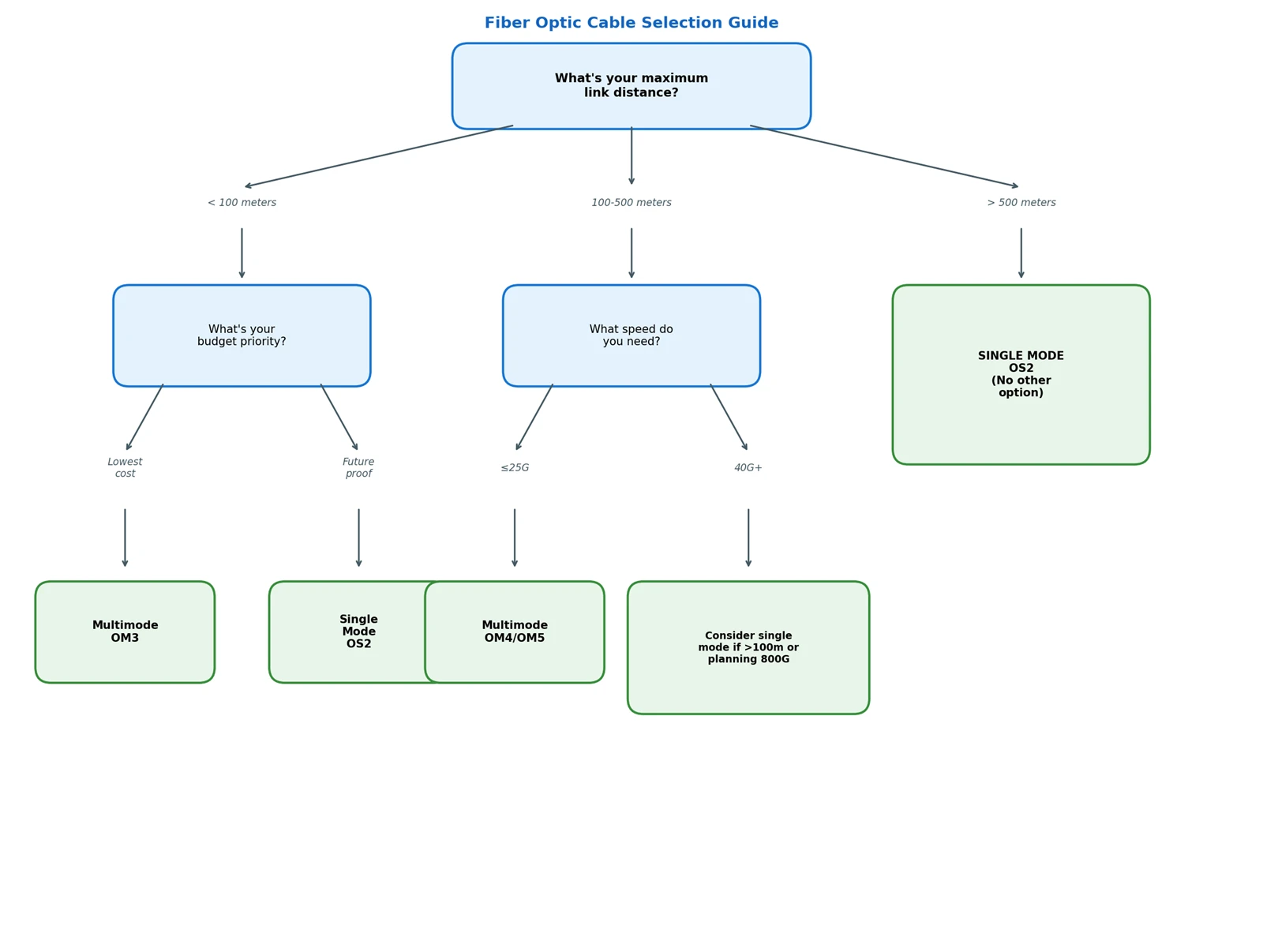

Lēmumu ietvars: praktiska blokshēma

Reālās pasaules-gadījumu izpēte

Gadījums: E{0}}Commerce Fulfillment Center (Fīniksa, AZ)

Izaicinājums:200 000 kvadrātpēdu telpa, 3 000+ IoT ierīces, 40 G mugurkauls, ārkārtējas temperatūras svārstības (noliktavu sekcijas ir no -20 grādu saldētavas līdz 45 grādu iekraušanas dokiem)

Sākotnējais plāns:OM4 daudzrežīmi visā

Kas notika:Vasaras temperatūras apgabalos, kuros nav -klimata-kontroles, izraisīja negaidītu signāla pasliktināšanos. Vairāku režīmu lielākais vājināšanās apvienojumā ar siltuma-izraisītu savienotāja paplašināšanos radīja periodiskas kļūmes.

Risinājums:Hibrīda izvietošana-OM4 klimata-vadāmu datu telpu starpsavienojumiem, viens režīms visām saitēm, kas šķērso temperatūras-mainīgās zonas.

Nodarbība: Temperatūras tolerancei ir nozīme. Viena režīma zemākā vājināšanās nodrošina lielāku rezervi vides stresam.

FTTH un PON tīkli: kur dominē viens režīms

Fiber-to-home (FTTH) izvietošanā vienmoda šķiedra irtikai praktiska izvēle. Lūk, kāpēc un kā PLC sadalītāji padara to ekonomisku:

Kāpēc FTTH ir jābūt viena režīma

PLC sadalītāja izvēles rokasgrāmata

PLC (Planar Lightwave Circuit) sadalītāji sadala optiskos signālus, lai apkalpotu vairākus abonentus no vienas šķiedras:

Formas faktora opcijas:

Kailā šķiedra- Savienojuma paplātēm ielu skapjos

Mini modulis- Kompakts, spaiļu kārbām

ABS kaste- Izturīgs, izplatīšanai ārpus telpām

LGX kasete- Statīvs-, paredzēts centrālajiem birojiem

Plaukta stiprinājums (1U/2U)- Augsta-blīvuma ODF integrācija

Evolux risinājums:MūsuPLC sadalītājiatbalsta attiecības no 1:2 līdz 1:64 ar izcilu viendabīgumu (<1.5dB). Available with SC, LC, or FC connectors pre-terminated, or as bare fiber for field splicing. All units are Telcordia GR-1209/1221 compliant.

Gadījums: Hospital Campus Network (Bostona, MA)

Izaicinājums:Galvenās slimnīcas + 4 satelītu ēkas, attālumi no 200 m līdz 2,3 km, HIPAA atbilstība, kam nepieciešama tīkla segmentācija, 10 G šodien ar 100 G plānotu PACS attēlveidošanai

Lēmums:Viena režīma OS2 visām ēku savstarpējām-saitēm, OM4 ēkās

Galvenais ieskats:CTO man teica: "Mēs noteicām daudzrežīmu cenu garākajai ēkas saitei 400 m. Tas darbojās. Pēc tam juridiskais atgādināja, ka pacientu datu saitēm ir nepieciešami lieki ceļi. Mūsu rezerves maršruts cauri stāvvietas struktūrai bija 600 m. Vienīgais režīms bija vienīgā atbilde."

Nodarbība: Vienmēr kartējiet savus liekos ceļus, ne tikai primāros maršrutus.

Lieta: Finanšu tirdzniecības grīda (Čikāga, IL)

Izaicinājums:Īpaši zemas latentuma prasības (<5 microseconds switch-to-switch), 100G fabric, 50m average link length

Pārsteidzoša izvēle:OM4 daudzrežīms

Pamatojums:50 m attālumā daudzmodu raiduztvērēju VCSEL lāzeriem faktiski ir ātrāks pieauguma laiks nekā viena režīma DFB lāzeriem. Latenta starpība ir nanosekundēs, bet augstas-frekvences tirdzniecībā nanosekundes ir nauda.

Nodarbība: Latenta optimizācija dažkārt dod priekšroku daudzrežīmiem ļoti īsām, ļoti ātrām saitēm.

2026. gada tehnoloģiju tendences, kas jums jāzina

800 G un vairāk pieaugums

IEEE 802.3df standarts (ratificēts 2024. gadā) ievieš:

800 GBASE-SR8:Multirežīms, 8 joslas x 100G, max 50m uz OM4

800 GBASE-DR8:Viens režīms, 8 x 100G, 500m sasniedzamība

Ņemiet vērā, ka attāluma sods daudzrežīmos maksā 800 G-tikai 50 metri. Hipermēroga datu centriem, kuru rindu garums pārsniedz 30 m, tas gandrīz neatstāj nekādu rezervi.

Co-Packaged Optics (CPO) un Silicon Photonics

Intel, Broadcom un AMD sola uz silīcija fotoniku,{0}}kas pēc savas būtības ir viena režīma tehnoloģija. CPO integrē optiskos raiduztvērējus tieši slēdžu ASIC, un agrīnā ieviešana (paredzams 2026.–2027. gadā) ir tikai viena režīma.

Ko tas nozīmē:Nākamās paaudzes tīkla aparatūra tiks optimizēta vienam režīmam. Multirežīms nepazūd, taču ieguldījumi tā attīstībā ir ievērojami palēninājušies.

Liek{0}}Nejutīga šķiedra

Abiem šķiedru veidiem tagad ir -nejutīgi varianti (ITU-T G.657 vienam režīmam, OM4-BI daudzrežīmiem). Tie pieļauj stingrākus līkumu rādiusus bez signāla zuduma,{6}}kas ir ļoti svarīgi augsta blīvuma ielāpu vidēs.

Ieteikums:Vienmēr norādiet bend{0}}nejutīgu šķiedru jaunām instalācijām. Izmaksu prēmija ir niecīga (<5%), and it dramatically simplifies cable management.

Biežākās kļūdas, no kurām jāizvairās

1. kļūda: šķiedru veidu sajaukšana bez režīma kondicionēšanas

Problēma:Kāds savieno viena režīma raiduztvērēju ar daudzmodu šķiedru (vai otrādi), sagaidot, ka tas "tikai darbosies".

Kas patiesībā notiek:1G ar 1000BASE-LX optiku un režīma regulēšanas ielāpu kabeli tas var darboties līdz 550 m. Pie 10 G un vairāk tas nedarbojas vispār. Modālā neatbilstība izraisa nopietnu signāla degradāciju.

Noteikums:Nekad nesajauciet šķiedru veidus bez skaidra inženiertehniska pamatojuma un pareiziem kondicionēšanas kabeļiem.

2. kļūda: savienotāja kvalitātes ignorēšana

Problēma:Lētu savienotāju izmantošana vai nepareiza tīrīšana.

Matemātika:Viens netīrs savienotājs var radīt 1-3 dB zudumus. Uz 300 m OM4 saites pie 100 G jūsu kopējais zaudējumu budžets ir tikai aptuveni 2,6 dB. Viens slikts savienotājs, un jūs pārsniedzat budžetu.

Noteikums:Ieguldiet kvalitatīvos savienotājos, notīriet pirms katra savienojuma, pārbaudiet ar šķiedru tēmekli.

Pigtailu loma šķiedras pārtraukšanā

Uzstādot pastāvīgu šķiedru infrastruktūru,bizesir tilts starp neapstrādātu kabeli un savienoto aprīkojumu:

Kāpēc bizēm ir nozīme:Rūpnīcā{0}}izbeigtajām bizēm ir garantēta optiskā veiktspēja (parasti<0.2dB insertion loss). Field-terminated connectors often exceed 0.3dB and have higher failure rates.

Evolux produktu līnija:Mūsuoptiskās šķiedras bizesir pieejamas LC, SC, FC un ST konfigurācijās ar OS2 vienmodu vai OM1-OM5 daudzmodu šķiedru. Pieejams 0,9 mm blīvu buferu vai 12/24 šķiedru lentes formātos, garums no 0,5 m līdz 5 m.

Nozare{0}}Īpaša šķiedras izvēle

Dažādām nozarēm ir unikālas prasības, kas ietekmē viena režīma un vairāku režīmu lēmumus:

Telekomunikācijas un interneta pakalpojumu sniedzēji

Evolux Telecom risinājumi:Mēs apkalpojam 50+ telekomunikāciju operatorus visā pasaulē ar FTTH komponentiem no gala-līdz{2}}galam, tostarp iepriekš savienotiem nolaižamiem kabeļiem, 1:32 LGX sadalītājiem un sienas-piestiprināmām spaiļu kārbām.

Datu centri

Evolux datu centra risinājumi:Mūsu MTP/MPO maģistrāles kabeļi un atdalīšanas bloki ir paredzēti 40G/100G/400G paralēlai optikai ar īpaši-zemiem ievietošanas zudumiem (<0.35dB per connector).

5G tīkli

Evolux 5G risinājumi:Mūsu rūpnieciskās -pakāpju āra kabeļi ir aprīkoti ar IP67/IP68 hidroizolāciju, UV-izturīgu apvalku un darba temperatūru no -40 grādi līdz +85 grādiem.

Veselības aprūpe un medicīniskā attēlveidošana

Īpaša uzmanība:Slimnīcās ir nepieciešami EMI{0}}imūnie kabeļi MRI komplektiem un ķirurģiskajai robotikai.

Viedās pilsētas un rūpnieciskais IoT

3. kļūda: aizmirstot par ielāpu paneļa blīvumu

Problēma:Plānošanas šķiedras darbojas, neņemot vērā ielāpu paneļa ierobežojumus.

Realitāte:Viena režīma LC savienotāji un daudzmodu LC savienotāji ir fiziski identiski. Taču viena režīma mazākajam kodolam ir vajadzīgas stingrākas pielaides augsta-blīvuma plākstera paneļos. Budžets par 15-20% lielāks viena režīma paneļu infrastruktūrai.

4. kļūda: pārlieku-norādīts vairāku režīmu

Problēma:Uzstādot OM5 "katram gadījumam", kad pietiktu ar OM4.

Realitāte:OM5 priekšrocības izpaužas tikai ar SWDM4 raiduztvērējiem. Ja izmantojat standarta SR4/SR8 optiku, OM5 un OM4 darbojas identiski. Ietaupiet 25% izmaksu prēmiju, ja vien jums nav īpašu SWDM plānu.

Bieži uzdotie jautājumi

J. Vai es varu nākotnē{0}}pierādīt, instalējot abus šķiedru veidus?

A:Jā, un daudzi uzņēmumi dara tieši to,{0}}to sauc par "hibrīdu" vai "paralēlo" infrastruktūru. Palaidiet vienu režīmu mugurkaula/augšupsaitēm un vairāku režīmu piekļuves slānim. Vienkārši saglabājiet stingru dokumentāciju un krāsu kodēšanu.

J: Mans pārdevējs saka, ka multirežīms ir "pietiekami labs" 400G. Vai viņiem ir taisnība?

A:Tehniski jā, taču ar brīdinājumiem. 400GBASE-SR8 darbojas uz OM4 līdz 100 m. Tomēr tam ir nepieciešamas 16 šķiedras (8 TX + 8 RX), salīdzinot ar viena režīma 2 šķiedrām 400 GBASE-DR4. Pirms lēmuma pieņemšanas nosakiet MTP-16 un LC dupleksās infrastruktūras izmaksas.

J: Kā ar šķiedru darbvirsmai? Kāda veida?

A:Lielākajai daļai biroja vidi, kas ir mazāka par 100 m, multimode OM3 piedāvā vislabāko ekonomiku. Izņēmums: ja atrodaties universitātes pilsētiņas vidē, kur darbvirsmas saites var tikt apkopotas lielākos attālumos, viens režīms vienkāršo arhitektūru.

J: Vai vienu režīmu ir grūtāk pārtraukt uz lauka?

A:Tā vēsturiski bija. Mūsdienu iepriekš noslīpētie savienotāji un saplūšanas savienotāji ir lielā mērā novērsuši šo plaisu. Lauka pārtraukšana papildina aptuveni 10–15% laika/izmaksu viena režīma gadījumā, salīdzinot ar vairāku režīmu. Pastāvīgai infrastruktūrai tas ir niecīgs.

J: Mēs esam mazs uzņēmums ar serveru telpu 5 personām. Vai kaut kas no tā ir svarīgs?

A:Ja godīgi? Laikam nē. Nelielā mērogā izmantojiet raiduztvērējiem visus komplektācijā iekļautos slēdžus, iegādājieties atbilstošu šķiedru un nepārdomājiet to. Šis ceļvedis ir paredzēts infrastruktūrai, kurai ir jādarbojas desmit gadus un kam ir jābūt ievērojamiem.

Mani personīgie ieteikumi 2026. gadam

Pēc visa iepriekš minētā, lūk, mans godīgais viedoklis:

Datu centriem (jebkurš izmērs)

Pārejiet uz vienu režīmu mugurkaula/lapu savienošanai.400G/800G ceļvedis dominē viena veida režīmā. Maksājiet raiduztvērēja piemaksu tūlīt vai vēlāk samaksājiet pārkabeļu piemaksu.

Enterprise Campus

Viens režīms ēkai{0}}uz-ēkai, vairāku režīmu OM4 ēkās.Šī jauktā pieeja līdzsvaro izmaksas un nākotnes{0}}piesardzību.

Industriālai/bargai videi

Viens režīms, vienmēr.Zemāks vājināšanās nodrošina rezervi temperatūras svārstībām, vibrācijai un savienotāja piesārņojumam.

Mājas laboratorijām un mazajiem uzņēmumiem

Kāds ir lētākais un atbilst jūsu aprīkojumam.Šādā mērogā tehniskās atšķirības neattaisno optimizācijas centienus.

Runa nav par šķiedru, bet gan par pilnīgu risinājumu

Viena režīma un vairāku režīmu diskusijas bieži tiek formulētas kā "kurš ir labāks"-, taču tas ir nepareizs jautājums.Pareizais jautājums ir "kāds pilnīgs šķiedras savienojuma risinājums ir nepieciešams manai lietojumprogrammai?"

Uzņēmumā Evolux Fiber mēs esam iemācījušies, ka veiksmīga izvietošana ir atkarīga no:

Pareiza šķiedras veida izvēlejūsu attāluma un joslas platuma vajadzībām

Atbilstoši savienotāji un adapterisavam aprīkojumam un videi

Pareizu pulēšanas veidu norādīšana(APC pret UPC) jūsu lietojumprogrammai

Atbilstošu plākstera auklu un pigtailu izvēlear pārbaudītu optisko veiktspēju

Nākotnes uzlabojumu plānošanabez dārgiem pār{0}}kabeļiem

Vienam režīmam ir fizika: mazāki zudumi, neierobežots joslas platuma potenciāls un nozares impulss. Multimode piedāvā ekonomiku: lētāki raiduztvērēji, vienkāršāka uzstādīšana un gadu desmitiem pierādīta uzticamība nelielos attālumos.

Labākie tīkla arhitekti neizvēlas puses,{0}}viņi izvēlas atbilstoši katram savas infrastruktūras segmentam ar kvalitatīviem komponentiem, kas nekļūs par vājo posmu.
