Evolux Fiber: jūsu profesionālais optiskās šķiedras vadu ražotājs!
Shenzhen Evolux Fiber Co., Ltd ir vadošais visprogresīvāko optisko šķiedru risinājumu piegādātājs, kas specializējas augstas kvalitātes šķiedru optikas produktu izpētē, izstrādē, ražošanā un izplatīšanā. Dibināts 2013. gadā, un tās galvenā mītne atrodas Shen Zhen, Ķīnā, mēs esam kļuvuši par uzticamu vārdu šķiedru optikas jomā. Stingri koncentrējoties uz inovācijām un uzticamību, mēs cenšamies apmierināt globālās telekomunikāciju nozares mainīgās prasības.
Mūsu priekšrocības
Daudzveidīgs produktu portfelis
Mēs piedāvājam plašu optisko šķiedru produktu klāstu, sākot no viena{0}}režīmu un daudzmodu-optiskajām šķiedrām līdz īpašām optiskajām šķiedrām īpašiem lietojumiem, tostarp optisko šķiedru kabeļiem, savienotājiem, raiduztvērējiem, adapteriem un saistītiem piederumiem, lai apmierinātu mūsu klientu dažādās vajadzības.
Lielisks klientu atbalsts
Mēs esam izveidojuši ekspertu komandu, kas ir gatava atbalstīt mūsu klientus. Tie palīdz klientiem izvēlēties pareizo optiskās šķiedras risinājumu un vada ieviešanas procesu, ļaujot klientiem baudīt visaptverošas pirms{{1}pārdošanas konsultācijas, lai pēc-pārdošanas atbalsts un tehniskā palīdzība.
Uzlabotas pētniecības un attīstības iespējas
Mūsdienīgas--tehniskās pētniecības un izstrādes iekārtas, aprīkojums un specializētās laboratorijas nodrošina ideālu vidi, lai veiktu visprogresīvākos-šķiedru optikas materiālu, projektēšanas un ražošanas procesu pētījumus, eksperimentus un testēšanu.
Profesionāli pielāgošanas pakalpojumi
Mēs piedāvājam pielāgošanas iespējas, kas ļauj klientiem pielāgot optiskās šķiedras produktus savām īpašajām vajadzībām. Šķiedras diametru, pārklājuma materiālu vai savienotāja veidu var elastīgi pielāgot.
Product Categories
Latest Products
Iegādājieties standarta un pielāgotus optiskās šķiedras plākstera vadus ar savienotāja veidu, šķiedru pakāpi, kabeļa konstrukciju, garumu un iepakojumu, kas nepieciešams jūsu tīklam vai aprīkojumam.
EVOLUX atbalsta LC, SC, FC, ST, MU, E2000, MPO/MTP un hibrīda konfigurācijas viena-režīmu, daudzmodu, simpleksa, duplekso un daudzšķiedru lietojumprogrammām.
- OS2 un OM1–OM5 šķiedras iespējas
- UPC, APC un datora savienotāju pulēšanas iespējas
- Vienkāršā, dupleksā un vairāku{0}}šķiedru komplekti
- Standarta, hibrīds, izlaušanās un izturīgs dizains
- Pielāgota garuma, jakas, marķējuma un iepakojuma apskats
- Paraugu, OEM un lielapjoma pasūtījumu atbalsts
01
KOPŠ 2013. GADA
Vairāk nekā 10 gadu pieredze optiskās šķiedras nozarē.
02
OEM & CUSTOM
Pielāgoti savienotāji, šķiedru veidi, garumi un iepakojums.
03
VAIRĀKAS KONFIGURĀCIJAS
LC, SC, FC, ST, MPO/MTP un hibrīda iespējas.
04
24 STUNDU ATBALSTS
Ātra specifikāciju pārskatīšana un piedāvājuma atbilde.
Izveidojiet savu pielāgoto optiskās šķiedras vadu
Izvēlieties vajadzīgās specifikācijas vai nosūtiet mums savu MK, zīmējumu vai produkta fotoattēlu pārskatīšanai.
LC, SC, FC un ST FIBER OPTIC PATCH CORDS
Pieejamās savienotāju opcijas ietver LC šķiedru optikas plākstera vadus, SC optisko šķiedru plākstera vadus, FC šķiedru optikas plākstera vadus, ST optisko šķiedru plākstera vadus, MU, E2000 un ODC kabeļu komplektus.
MPO/MTP UN HIBRĪDĀS ŠĶIEDRU OPTISKAS PLĀŽA ABELI
Pielāgojiet MPO optisko šķiedru plākstera vadus, MTP optisko šķiedru plākstera vadus, MPO/MTP pārrāvuma kabeļus un hibrīda šķiedru plākstera vadus, piemēram, LC uz SC, LC uz FC un SC uz ST.
VIENKĀRŠA, DUPLEKSA UN SPECIĀLĀS KABEĻU KONSTRUKCIJAS
Atlasiet vienkāršās šķiedru plākstera vadus, dupleksās šķiedras plākstera vadus, uniboot šķiedru plākstera vadus, atdalīšanas kabeļus, ventilatora-izvadkabeļus, bruņotas optiskās šķiedras plākstera vadus un ūdensnecaurlaidīgus optisko šķiedru kabeļu komplektus.
PIELĀGOTA GARUMS, JAKA, MARĶĒJUMS UN IEPAKOJUMS
Norādiet nepieciešamo kabeļa garumu, šķiedru skaitu, atzaru garumu, PVC, LSZH, OFNR vai OFNP apvalku, kabeļa krāsu, pielāgotas etiķetes, svītrkodus un privāto{0}} etiķešu iepakojumu.
VIENREŽĪMA UN DAUDZMODŽU ŠĶIEDRU OPTISKĀS PĀRSTĀJA AUKLAS
Izvēlieties OS2 vienmoda optiskās šķiedras plākstera vadus vai OM1, OM2, OM3, OM4 un OM5 daudzmodu optiskās šķiedras plākstera vadus vienpusējas, dupleksās vai daudzšķiedru konfigurācijās.
OEM FIBER OPTIC PATCH ADOŠI JŪSU LIETOJUMAM
Pielāgoti optiskās šķiedras kabeļi ir pieejami datu centriem, telekomunikāciju tīkliem, FTTH/PON sistēmām, uzņēmumu tīkliem, rūpnieciskajām iekārtām, drošības sistēmām un OEM optiskajam aprīkojumam.

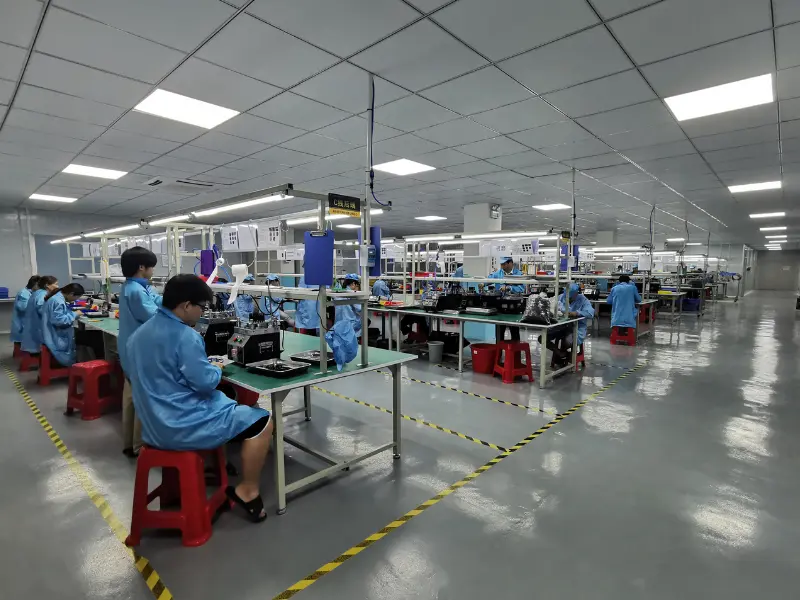

Kā EVOLUX ražo uzticamus optiskās šķiedras vadus?
EVOLUX katrs optiskās šķiedras vads tiek ražots atbilstoši jūsu apstiprinātajai specifikācijai. No materiāla sagatavošanas līdz optiskai pārbaudei un galīgajam iepakojumam, mūsu ražošanas process palīdz nodrošināt konsekventu veiktspēju, precīzu konfigurāciju un uzticamu piegādi OEM, telekomunikāciju, datu centru un FTTH projektiem.
PRASĪBU APSTIPRINĀJUMS
EVOLUX pirms ražošanas uzsākšanas pārskata šķiedru veidu, savienotāju kombināciju, pulēšanu, kabeļa konstrukciju, garumu, daudzumu, marķējumu un iepakojuma prasības.
MATERIĀLA SAGATAVOŠANA
Optisko šķiedru kabeļi, savienotāji, keramikas uzgaļi, zābaki un piederumi ir sagatavoti saskaņā ar apstiprināto optiskās šķiedras plākstera vadu specifikāciju.

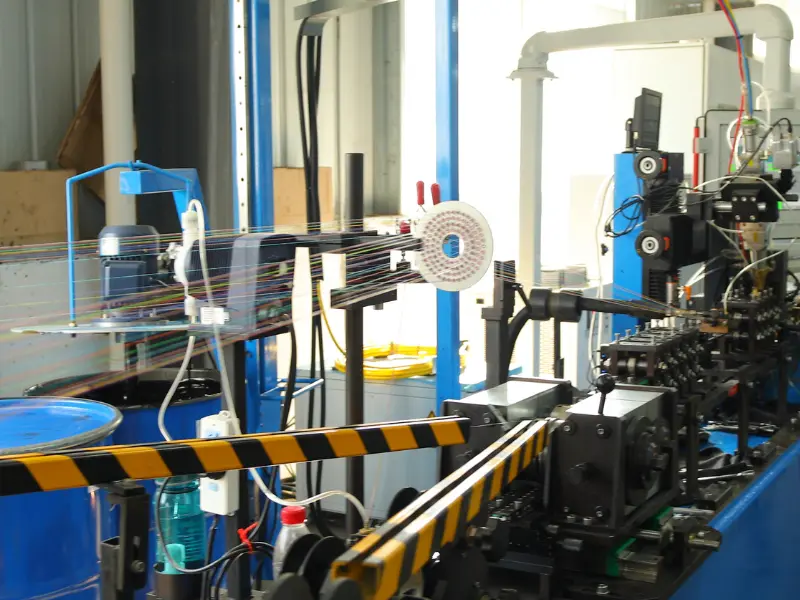

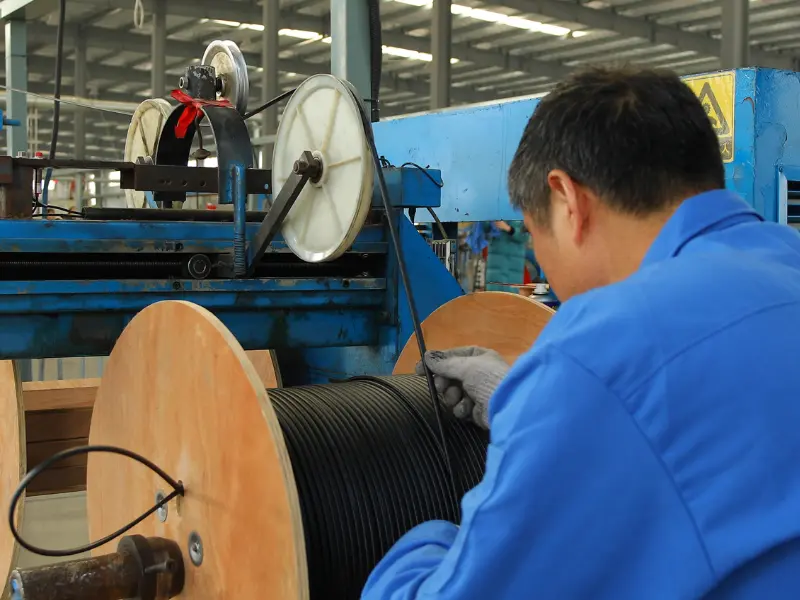

PRECĪZIJAS KABEĻU SAGATAVOŠANA
Katrs optiskās šķiedras kabelis tiek izmērīts, sagriezts, notīrīts un iztīrīts atbilstoši nepieciešamajam garumam un kabeļa konstrukcijai.

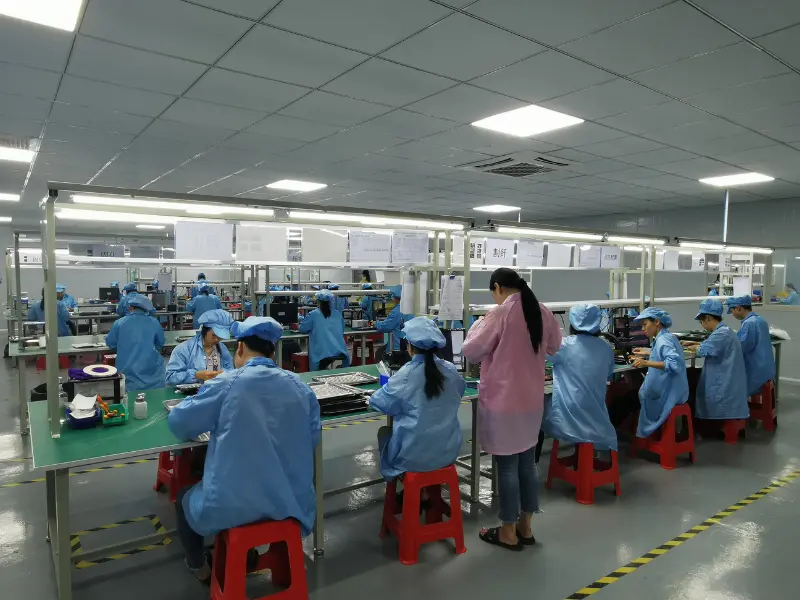

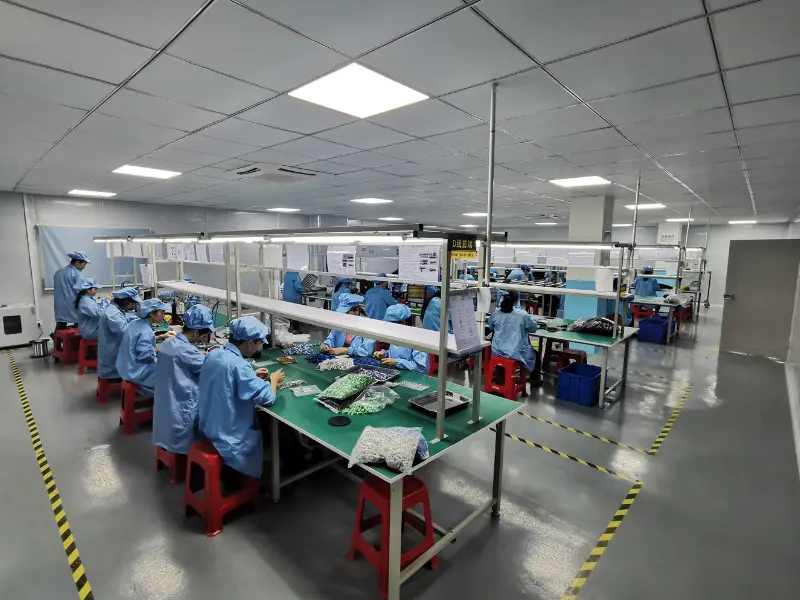

SAVIENOTĀJU PĀRTRAUKŠANA UN PULĒŠANA
EVOLUX montē un pulē LC, SC, FC, ST, MPO/MTP un citus optisko šķiedru savienotājus PC, UPC vai APC konfigurācijās.

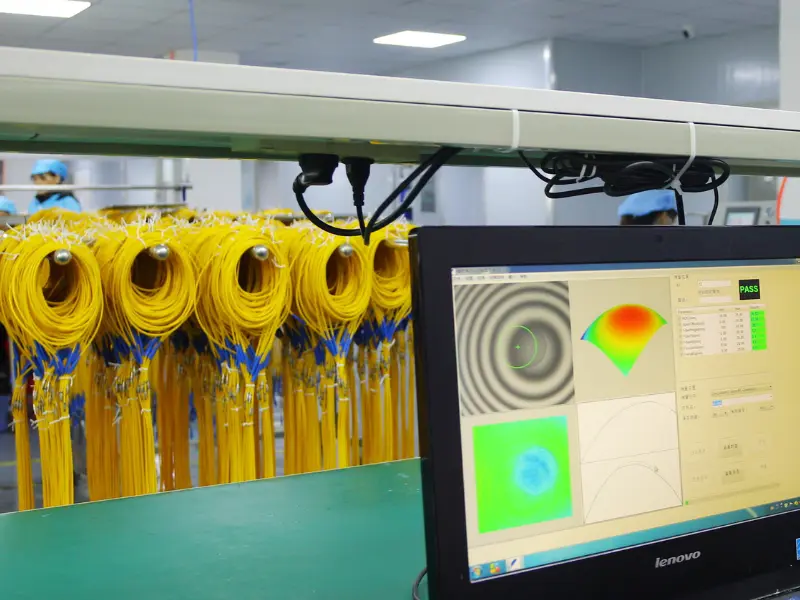

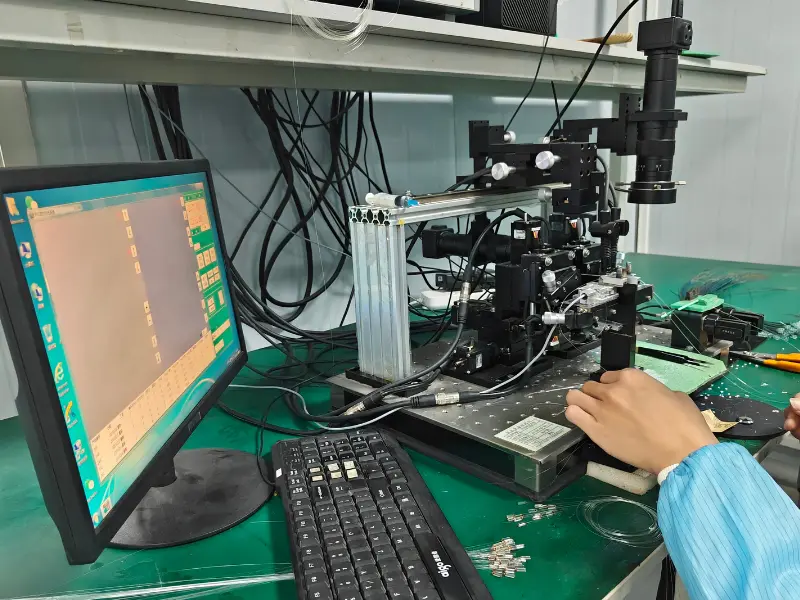

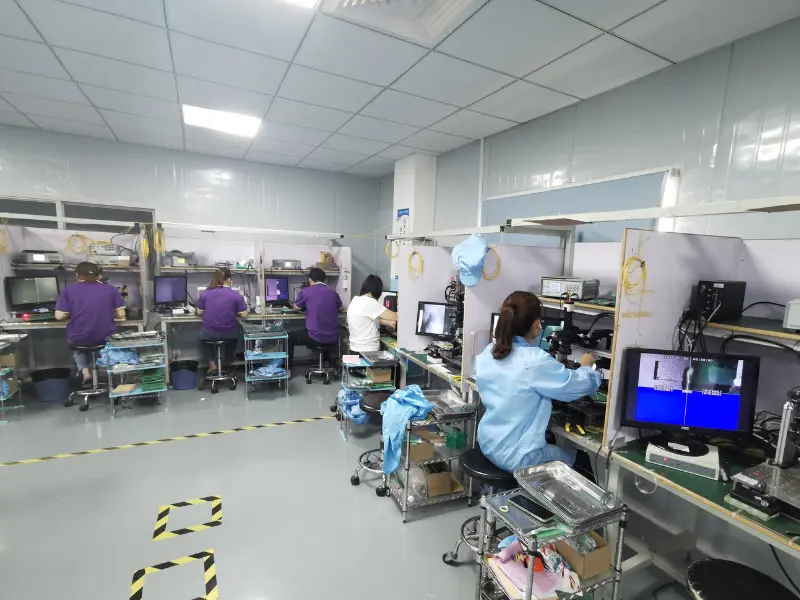

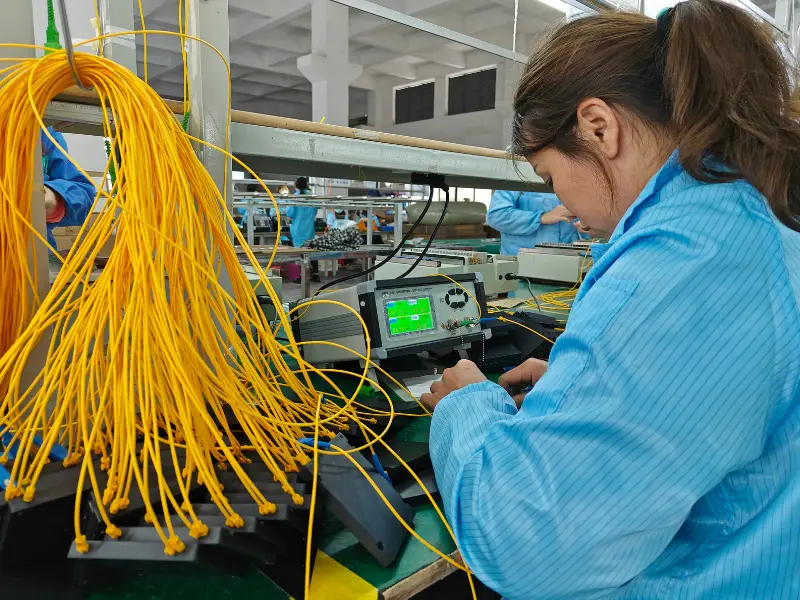

OPTISKĀ TESTĒŠANA UN PĀRBAUDE
Gatavo optisko šķiedru vadu optiskā nepārtrauktība, savienotāja gala virsmas stāvoklis, polaritāte, izskats un izmēru precizitāte tiek pārbaudīta atbilstoši apstiprinātajām pārbaudes prasībām.
PIELĀGOTA MARĶĒŠANA UN IEPAKOJUMS
EVOLUX atbalsta pielāgotas etiķetes, svītrkodus, kabeļu identifikācijas un iepakošanas iespējas, lai palīdzētu vienkāršot uzstādīšanu, krājumu pārvaldību un atkārtotu iepirkumu.
Optiskās šķiedras{0}}plākstera vads ir optiskās šķiedras-kabelis, kas abos galos ir savienots ar savienotājiem, kas ļauj to ātri un ērti savienot ar telekomunikāciju aprīkojumu. To sauc par starpsavienojuma-stila kabeļiem.
Pamatojoties uz dažādām specifikācijām un standartiem, parastos šķiedru plāksteru auklas var iedalīt kategorijās no šķiedras kabeļa režīma, pārraides režīma, apvalka veida, savienotāja veida un pulēšanas veida.
Šķiedras kabeļa režīms: vienrežīms vai daudzrežīms
Šķiedru plākstera kabeļu režīms norāda, kā gaismas stari pārvietojas šķiedrā. Ir divi šķiedru kabeļa režīmi: viena režīma un daudzmodu. Viena režīma šķiedru plākstera vads ļauj šķērsot tikai vienu gaismas režīmu tā garumā ar ļoti plānu diametru 8-10 mikroni, tādējādi tas var pārraidīt signālus daudz lielākā ātrumā ar mazāku vājinājumu. Daudzmodu šķiedru plākstera vada kodols ir lielāks, parasti 50 vai 62,5 mikroni, kas ļauj pārraidīt vairākus gaismas režīmus. Tas ir pieejams piecās versijās, kas atbalsta dažādus pārraides ātrumus vai attālumus: 62,5 mikronu OM1, 50 mikronu OM2, 50 mikronu OM3, 50 mikronu OM4 un 50 mikronu OM5, ko var atšķirt pēc standarta apvalka krāsām. Tā kā pa kabeli virzās vairāki gaismas ceļi, attālums, ko var sasniegt daudzmodu šķiedru džemperi, parasti ir īss. Īsa attāluma pārraidei ēkā vai universitātes pilsētiņā vispiemērotākais veids ir daudzmodu šķiedru plākstera vadi.
Šķiedru virkņu skaits: vienkāršā vai dupleksā
Atbilstoši šķiedru virkņu skaitam ir vienkāršā un divpusējā šķiedru plākstera vads. Vienkāršās šķiedras plākstera vads satur vienu šķiedras šķipsnu ar vienu vienkāršā savienotāju katrā galā. Savukārt duplekso šķiedru plākstera vads sastāv no divām stikla vai plastmasas šķiedrām ar vienu duplekso savienotāju (vai tiek uzskatīts par diviem simpleksiem savienotājiem).
Jakas tips: PVC vai LSZH
PVC un LSZH tiek izmantoti, lai aprakstītu parasto šķiedru plākstera auklas apvalka materiālu. Šķiedru kabeļi, kas pārklāti ar PVC apvalku, ir elastīgi normālā uzstādīšanas temperatūrā. Salīdzinot ar PVC plāksteru auklas, LSZH plākstera auklas ir stingrākas un mazāk elastīgas, taču tās satur liesmu slāpējošu savienojumu, kas degot neizdala toksiskus izgarojumus. PVC šķiedru optikas plākstera vads parasti tiek izmantots iekštelpu lietojumiem, piemēram, horizontāliem virzieniem no vadu centra. Lai gan LSZH kabelis tiek izmantots neventilētās vietās, kas ir pakļautas sabiedrībai, piemēram, metro un tuneļos, kā arī tiek izmantots telpās, no kurām nav viegli ātri izkļūt.
Savienotāja veids: LC, SC, ST vai citi
Šķiedru plākstera kabeļos tiek izmantoti daudzi savienotāju veidi, piemēram, LC, SC, ST, MTP vai MPO. Dažādi savienotāju veidi ir jāpievieno dažādām saskarnēm, tāpēc labāk ir apstiprināt to ierīču saskarnes veidu, kuras izmantojat pirmo reizi. Ja sadala pēc kritērijiem, vai savienotājs katrā pusē ir vienāds, tos var iedalīt vienāda-savienotāja tipa šķiedru plākstera vadā un hibrīda šķiedras plākstera vadā. Šķiedru plākstera vadi, kuriem abos galos ir viena veida savienotājs, ietver LC–LC šķiedru plākstera vadu, SC–SC šķiedru plākstera vadu utt. Lai gan hibrīda šķiedru plākstera vadam ir dažādi savienotāji katrā galā, piemēram, šķiedras plākstera vads no LC līdz SC. Ja ierīču pieslēgvietas veids abās pusēs ir vienāds, varat izvēlēties to pašu-savienotāja tipa šķiedru plākstera vadu vai izvēlēties hibrīdu.
Pulēšanas veids: PC, UPC vai APC
Optisko šķiedru savienotāji ir izstrādāti un pulēti dažādās formās, lai samazinātu atstarošanos atpakaļ, kas ir īpaši svarīgi viena režīma lietojumos. Saskaņā ar šo savienotāju pulēšanas veidu ir PC, UPC un APC šķiedru plākstera vadi. Mūsdienās PC pulēšanas veids ir aizstāts ar UPC tipu. Tas, vai izvēlaties UPC vai APC, ir atkarīgs no jūsu faktiskā pielietojuma. Tā kā APC nodrošina mazāku ievietošanas zudumu nekā UPC, APC šķiedru ielāpu kabeļi ir piemērotāki liela joslas platuma lietojumprogrammām un liela attāluma saitēm, piemēram, FTTx, pasīvajam optiskajam tīklam (PON) un viļņa garuma dalīšanas multipleksam (WDM). Tā kā UPC šķiedru plākstera vadi attiecas uz optiskajām sistēmām, kas ir mazāk jutīgas pret ievietošanas zudumiem, piemēram, digitālajai televīzijai un telefonijai.
Šķiedru plāksteru auklu priekšrocības
Lielāks joslas platums
Optiskās šķiedras kabeļi nodrošina ievērojamu joslas platumu signāla pārraidei un var pārvadāt daudz vairāk datu nekā tāda paša diametra vara kabeļi. Pārraides datu nesēja joslas platuma{1}}attāluma produkts (BDP) tiek izmantots, lai šajā ziņā salīdzinātu iespējas, un datu nesējiem ar lielāku BDP būs lielāks pārraides attālums, sūtot tādu pašu datu joslas platumu. Jo augstāks BDP, jo ātrāk var piegādāt nesaspiestu video un no lielāka attāluma, vienlaikus rādot tieši tādu pašu kvalitāti kā vietējam signālam. Piemēram, standarta BDP daudzmodu šķiedrai ir 500 MHz/km, kas nozīmē, ka 500 -metru daudzmodu šķiedras kabelis var pārraidīt 1 GHz. Vienmodas šķiedras BDP ir daudz augstāks nekā daudzmodu šķiedras, kas ir augstāks nekā vītā pāra vara kabelis, kas ir augstāks nekā standarta HDMI kabelis.
Garāks attālums, ātrāks ātrums
Runājot par fotoniem un elektroniem, gaisma optisko šķiedru kabeļos pārvietojas ar aptuveni divām-trešdaļām no gaismas ātruma, savukārt elektroni vara kabeļos sasniedz tikai vienu procentu no šī ātruma. Šī milzīgā ātruma priekšrocība ārkārtīgi ietekmē iespējamo attālumu. Kamēr vara kabeļi lielākoties ir ierobežoti līdz 100{6}}metru standarta attālumam, optiskās šķiedras kabeļi var paplašināt liela joslas platuma saturu ārkārtīgi lielos attālumos nelielā diametrā. Daudzmodu šķiedra var trīskāršot šo attālumu, piemēram, 4K HDMI signālam, un atkarībā no kabeļa veida, viļņa garuma un pārējā tīkla viena režīma šķiedra var pagarināt to pašu signālu līdz 10 km.
Augstāka pretestība
Atšķirībā no vara{0}}pārraides metodēm, optiskās šķiedras kabeļi nesatur metāliskus komponentus. Rezultātā tie ir imūni pret elektro-magnētiskajiem traucējumiem (EMI) un radiofrekvences traucējumiem (RFI). Turklāt optiskās šķiedras kabeļi ir imūni pret ekstremālām temperatūras un mitruma līmeņa izmaiņām, kas var kavēt pārraidi vara kabeļos.
Drošība
Tā kā optiskās šķiedras kabeļi nevada elektriskos signālus, nav iespējams attālināti noteikt jebkādu pārraidīto datu signālu, un fiziskas piekļuves mēģinājumi būtu konstatējami ar novērošanu. Šī drošība padara šķiedru par izvēlētu pārraides metodi tādām nozarēm kā valdība un bankas. Attiecībā uz drošību optiskās šķiedras kabeļi arī nerada risku dzirksteles{2}}bīstamās vidēs, piemēram, ķīmiskās rūpnīcās un naftas pārstrādes rūpnīcās.
Optisko šķiedru vadu pielietojums
Optiskās šķiedras plākstera vads ir būtiska telekomunikāciju sastāvdaļa, ko izmanto datu pārsūtīšanai, izmantojot optiskās šķiedras lielos attālumos. Tas būtībā ir kabelis ar savienotājiem abos galos, kas paredzēts optisko ierīču, piemēram, maršrutētāju, slēdžu un serveru, savienošanai. Optisko šķiedru plākstera vada galvenais mērķis ir nodrošināt uzticamu un efektīvu datu pārsūtīšanas līdzekli lielā ātrumā. Izmantojot gaismas signālus elektrisko signālu vietā, optiskās šķiedras tehnoloģija nodrošina ātrāku un drošāku datu pārraidi. Tas ir īpaši svarīgi telekomunikācijās, kur ātri un precīzi jāpārsūta liels datu apjoms. Optiskās šķiedras vadi ir būtiski dažādās telekomunikāciju lietojumprogrammās, tostarp interneta savienojumos, tālruņu tīklos, kabeļtelevīzijā un datu centros. Tos parasti izmanto gan dzīvojamos, gan komerciālos apstākļos, lai izveidotu ātrdarbīgus{6}}interneta savienojumus un atvieglotu balss, video un datu signālu pārraidi. Pēdējos gados pieprasījums pēc optiskās šķiedras plāksteru vadiem ir ievērojami pieaudzis, jo pieaug nepieciešamība pēc ātrākas un uzticamākas datu pārraides. Līdz ar tādu tehnoloģiju parādīšanos kā mākoņdatošana, straumēšanas pakalpojumi un lietiskais internets (IoT) arvien-pieaug pieprasījums pēc lielāka joslas platuma un mazāka latentuma. Optisko šķiedru plāksteru vadiem ir izšķiroša nozīme šo prasību izpildē, nodrošinot nepieciešamo infrastruktūru efektīvai datu pārraidei. Turklāt optiskās šķiedras vadi tiek izmantoti arī jaunās tehnoloģijās, piemēram, 5G tīklos un viedajās pilsētās. Šīm tehnoloģijām ir nepieciešamas izturīgas un lielas{14}}jaudas sakaru sistēmas, ko var panākt, izmantojot optiskās šķiedras plākstera vadus.
Optisko šķiedru plākstera vads tiek izmantots tīkla izveidei, īpaši ierīču savienošanai lokālajā tīklā (LAN). Tā ir būtiska sastāvdaļa datu, balss un video signālu pārraidei lielos attālumos ar lielu ātrumu. Optisko šķiedru plākstera vadi ir izgatavoti no plānu, elastīgu stikla vai plastmasas šķiedru saišķa, kas ir ietverts aizsargapvalkā. Šīs šķiedras spēj pārraidīt datus, izmantojot gaismas signālus, kas nodrošina ātrāku un uzticamāku datu pārraidi salīdzinājumā ar tradicionālajiem vara kabeļiem. Plākstera vads darbojas kā tilts starp ierīcēm, piemēram, datoriem, slēdžiem, maršrutētājiem un serveriem, nodrošinot netraucētu saziņu un datu apmaiņu. LAN vidē optiskās šķiedras plākstera vadus parasti izmanto, lai savienotu tīkla slēdžus ar gala ierīcēm, piemēram, datoriem, printeriem un IP tālruņiem. Tie nodrošina tiešu un drošu savienojumu, nodrošinot minimālu signāla zudumu un traucējumus. Pieaugot pieprasījumam pēc ātrdarbīga-interneta un pieslēgto ierīču skaitam, optiskās šķiedras plākstera vadi ir kļuvuši ļoti svarīgi, lai uzturētu spēcīgu un efektīvu tīkla infrastruktūru. Turklāt optiskās šķiedras tehnoloģija piedāvā vairākas priekšrocības salīdzinājumā ar tradicionālajiem vara kabeļiem. Tam ir daudz lielāka joslas platuma ietilpība, kas nodrošina lielāku datu pārraides ātrumu un atbalsta joslas{10}intensīvas lietojumprogrammas. Optiskās šķiedras vadi ir arī imūni pret elektromagnētiskiem traucējumiem, tāpēc tie ir ideāli piemēroti lietošanai vietās ar augstu elektrisko troksni vai strāvas kabeļu tiešā tuvumā.
Optiskās šķiedras plākstera vads ir kabelis, ko izmanto, lai savienotu divas ierīces vai komponentus optiskās šķiedras tīklā. To galvenokārt izmanto, lai pārsūtītu datus, piemēram, balss, video vai digitālo informāciju, lielā ātrumā lielos attālumos. Medicīniskās attēlveidošanas kontekstā optiskās šķiedras plākstera vadam ir izšķiroša nozīme attēlu pārsūtīšanā endoskopijā un citās medicīniskās procedūrās.
Tas nodrošina augstas{0}}kvalitatīvas, augstas{1}}izšķirtspējas attēlus, kas palīdz precīzi diagnosticēt un plānot ārstēšanu. Optisko šķiedru plākstera vadu ātrgaitas pārraides iespējas nodrošina minimālu latentumu un attēla kvalitātes zudumu, ļaujot ārstiem procedūru laikā pieņemt lēmumus reāllaikā. Turklāt optiskās šķiedras plākstera vadi piedāvā vairākas priekšrocības salīdzinājumā ar tradicionālajiem vara kabeļiem medicīniskajā attēlveidošanā. Tie ir imūni pret elektromagnētiskiem traucējumiem, kas ir īpaši svarīgi medicīnas vidē, kur atrodas dažādas elektroniskas ierīces.
Jaka
Jaka ir optiskās šķiedras kabeļa ārējais apvalks. Lai gan tas piedāvā aizsardzību, tā galvenais mērķis nav nodrošināt spēku. Būtībā apvalks satur kopā visas sastāvdaļas: aramīda stiprības elementus un buferšķiedru, kas aptver optisko šķiedru.
Aramīda spēka locekļi
Aramīda dzijas ir spēcīgas, karstumizturīgas{0}}šķiedras. Optisko šķiedru kabeļa komplektā aramīda stiprības elementi nodrošina stiepes izturību no savienotāja un visā kabelī. Piemēram, ražošanas procesā, velkot kabeli uz savienotāja, aramīda stiprības elementi palīdz nodrošināt, ka kabelis un stikla optiskā šķiedra nesaplīst.
Buferpārklājums uz šķiedras
Stikla optiskā šķiedra ir izgatavota ar aizsargājošu (bufera) pārklājumu pret bojājumiem. Atkarībā no plākstera vada pielietojuma, bufera pārklājums var būt no dažādiem materiāliem, kas piedāvās, piemēram, izturību pret augstām temperatūrām vai ugunsizturību. Buferis arī aizsargā akrilāta-pārklāto šķiedru, kad tā tiek izspiesta apvalkā, kā arī darbojas kā šīs ar akrilāta-pārklātās šķiedras "blīvējums", ja vēlaties, pirms savienošanas vai savienošanas.
Optiskā šķiedra
Optiskā šķiedra ir izgatavota no stikla vai plastmasas, un tā ir optiskais viļņvads, kas sastāv no gaismu-nesoša serdeņa un apšuvuma, kas aiztur gaismu serdē. Optisko šķiedru sakaru sistēmas izmanto vai nu viena-režīmu, vai daudzmodu veidus.
Faktori, kas jāņem vērā, pirms izvēlaties optiskās šķiedras vadu
1. darbība: nosakiet, kāds savienotāja veids jums ir nepieciešams
Lai noteiktu, kurš savienotājs jums būs nepieciešams, jums ir jāpārbauda ierīces pieslēgvietas, kurām pievienosit, un jāzina, kuras programmas izmantos vadu. Optiskās šķiedras vadiem ir dažādi savienotāji, lai tos pievienotu dažādām ierīcēm.
Nākamā lieta, kas jums jānosaka, ir tas, kurš šķiedru plākstera kabeļa režīms ir vislabākais jūsu lietojumprogrammai. Divi pieejamie režīmi ir viens-režīms vai daudzrežīms.
●Viena{0}}režīma optiskās šķiedras kabelis
Datu pārraidei liela attāluma-izmantojiet vienmoda-optiskās šķiedras kabeli, jo viena-režīmu optiskās šķiedras kabelis ir ievērojami ātrāks nekā daudzmodu. Vienā-režīmā vienlaikus tiek pārraidīts tikai viens gaismas stars, kas ļauj lāzeram darboties 1310–1550 nm viļņa garumā.
● Daudzmodu optisko šķiedru kabelis
Daudzmodu optisko šķiedru vēlaties izmantot lietojumprogrammām, kurām ir mazāki attālumi, piemēram, ēkā vai A/V lietojumprogrammai vietējā tīklā. Optisko šķiedru kabeļa maksimālais garums ir aptuveni 400 līdz 550 metri. Taču vairāku režīmu kabeļi var pārvadāt vairākus gaismas avotus, padarot tos ļoti efektīvus nelielos attālumos.
3. darbība. Izlemiet starp vienkāršās vai divpusējās šķiedras pavedieniem
Optisko šķiedru plākstera vadiem var būt divu veidu pavedieni: vienkāršās vai dupleksās.
● Simplekss
Vienkāršajam kabelim katrā kabeļa galā ir viens šķiedras savienotājs. Viens gals ir raidītājs, otrs ir uztvērējs, un tie nav atgriezeniski. To parasti izmanto divvirzienu (BIDI) optisko šķiedru raiduztvērējiem. Simplex kabeļi ir lētāki un var pārraidīt ar lielāku ātrumu.
● Duplekss
Dupleksās šķiedras ļauj savienot divus šķiedru savienotājus blakus ar dubulto{0}}šķiedru savienotāju. Viena daļa pārraida vienā virzienā, bet otra daļa raida atpakaļ pretējā virzienā. Tā ir milzīga priekšrocība salīdzinājumā ar simpleksu, jo tā var vienlaikus pārsūtīt divvirzienu datus. Bet dupleksa negatīvie aspekti ir tādi, ka tas savieno tikai divas ierīces, un jums būs nepieciešami papildu savienotāji, lai atļautu papildu ierīces.
4. darbība: atlasiet vēlamo kabeļa garumu
Tas ir diezgan vienkārši. Jums būs jāzina attālums starp ierīcēm un pēc tam jāizvēlas vajadzīgais kabeļa garums. Optisko šķiedru kabeļa garums ir no 0,5 m līdz 50 m.
5. darbība: izvēlieties savienotāja pulētāju un kabeļa apvalku
Visbeidzot, jums būs jāizlemj par savienotāja pulēšanu un kabeļa apvalku, kas var ietekmēt kabeļa veiktspēju.
● Savienotāju pulēšana
Ir divu veidu savienotāju pulēšana: UPC vai APC. APC pulēšana piedāvā labāku veiktspēju, jo zudumi ir mazāki nekā UPC savienotājam. Tāpēc, iespējams, vēlēsities APC pulēšanu, ja jūsu lietojumprogrammas ir jutīgas pret atgriešanās zudumiem un prasa augstas precizitātes signalizāciju. Bet APC ir dārgāks nekā UPC. Jūs varat atpazīt savienotāja pulējumu pēc tā krāsas. APC ielāpu kabelis parasti ir zaļš, bet UPC ielāpu kabelis ir zils.
● Kabeļu apvalki
Optisko šķiedru plākstera kabelis ir pieejams dažādos apvalku veidos:
Low Smoke Zero Halogen (LSZH): liesmu{0}}aizturoša apvalka ir ideāli piemērota izmantošanai starp stāviem un ēkām.
Polivinilhlorīds (PVC): izturīga apvalka, kas ir izturīga pret nodilumu, oksidēšanu, koroziju un noārdīšanos. Tas labi iztur laikapstākļus, padarot to ideāli piemērotu āra kabeļiem vai ilgstošam kabeļa vajadzībām.
Optiskās šķiedras nevadošas kameras (OFNP): šīs apvalkas ir arī liesmas slāpējošas, un tām ir zems dūmu daudzums, tāpēc tās ir ideāli piemērotas tīkla lietojumprogrammām, kas darbojas sienās un gaisa kamerās bez cauruļvada.
Bruņots kabelis: šajās jakās ir izmantotas dubultās caurules un tērauda uzmavas, kas neļauj gaismai un kurām ir augsts saspiešanas spiediens, tāpēc tās ir ideāli piemērotas grīdas kabeļiem, uz kuriem grauzēji var uzkāpt vai pat tos nograuzt.
Nejūtīga liecei: šīm jakām ir mazs lieces rādiuss un augsta izturība pret izliekšanos{0}}saistītu zudumu vai bojājumu. Šāda veida plākstera vads ir paredzēts datu centru un FTTH lietojumprogrammām un augsta-blīvuma kabeļiem.
Padomi optiskās šķiedras plākstera vadam
Uzturiet šķiedru plākstera kabeļus tīrus
Saskaņā ar liela telekomunikāciju uzņēmuma nozares aptauju, piesārņojums ir galvenais{0}}optisko tīklu problēmu novēršanas iemesls. Šķiedras ir tik trauslas, ka, tiklīdz tās ir pārklātas ar putekļiem vai citiem piesārņojumiem, optiskais signāls var pasliktināties. Turklāt metāla daļiņas, ko nolieto optisko šķiedru savienotāju korpusi un šķiedru korpusi, bloķēs šķiedru, kas izraisīs signāla zudumu, tādējādi galu galā samazinot tīkla veiktspēju un radot lielus zaudējumus uzņēmumiem, kas paļaujas uz optisko šķiedru{3} tīkliem. Parasti optiskās šķiedras tīrīšana attiecas uz šķiedru savienotāju tīrīšanu. Kā nodrošināt šķiedru savienotāju tīrīšanu, izmantojot pareizos veidus? Ir divas galvenās tīrīšanas metodes: ķīmiskā tīrīšana un mitrā tīrīšana, katra veic dažādas funkcijas. Spoļu-tipa šķiedru tīrīšanas līdzekļi, pildspalvu tīrīšanas līdzekļi, šķiedru tīrīšanas salvetes un putu salvetes ir izplatītākie šķiedru savienotāju tīrīšanas risinājumi.
Pareizi uzglabājiet šķiedru plāksteru kabeļus
Neatkarīgi no tā, vai šķiedru kabelis tiek lietots vai netiek izmantots, ir jāņem vērā viens svarīgs punkts: pārāk daudz nelokiet un neizstiepiet savu šķiedras kabeli. Bieži vien, strādājot ar optiskās šķiedras kabeļiem, cilvēki tos izstiepj vai saliec. Šī iemesla dēļ sliktākajā gadījumā šķiedra var tikt bojāta. Daži lūzumi, ko izraisa lieces, var būt redzami, bet daži zaudējumi var nebūt, piemēram, mikroskopiskas šķiedras deformācijas, ko izraisa ļoti zema temperatūra, dažu milimetru nobīde, ko izraisa bufera vai apvalka nepilnības, slikta uzstādīšanas prakse vai citi faktori. Tā kā šādus zaudējumus cilvēka acis nevar redzēt tieši, tas netiks ņemts vērā, un laika gaitā lietas var kļūt vēl sliktākas. Lielu zaudējumu gadījumā, kad ir jānomaina šķiedru plākstera auklas, jāpievērš uzmanība šādiem būtiskiem elementiem:
● Izveidojiet šķiedru kabeļa ceļu, izmantojot atbilstošus instrumentus vai komponentus, lai aizsargātu šķiedras, piemēram, horizontālos kabeļu vadītājus.
● Nelokiet šķiedru ielāpu kabeļus, pārsniedzot to minimālo liekuma rādiusu, jo īpaši šaurās vietās ar augsta-blīvuma šķiedru ielāpu vietām.
● Sniedziet šķiedras savienotāju ne pret ko! No vienas puses, šie gali var tikt noberzti vai salauzti. No otras puses, stikla šķiedras galā var iegriezt kāda cilvēka ādu. Uzglabājot vai velkot šķiedras, ieteicams izmantot aizsargvāciņus.
● OTDR un optisko šķiedru mikroskopi ir ieteicami, ja nepieciešams aprīkojums, lai izmērītu un identificētu visus defektus, piemēram, šķiedras kabeļa pārrāvumus vai kopējo vājināšanos.
Galīgais FAQ rokasgrāmata par optiskās šķiedras plākstera vadu
J: Kam tiek izmantots optiskās šķiedras plākstera vads?
J: Vai optisko šķiedru kabeli var salabot?
J: Kāda ir atšķirība starp plākstera vadu un kabeli?
J: Kādi ir ielāpu kabeļa trūkumi?
J: Cik šķiedru plākstera auklu veidu ir?
J: Kurš ir labāks šķiedras vai vara plākstera kabelis?
J: Kāpēc to sauc par ielāpu kabeli?
J: Vai es varu izmantot Ethernet kabeli kā ielāpu kabeli?
J: Kā izskatās ielāpu kabelis?
J: Kas notiks, ja optiskās šķiedras plākstera vads netiks savlaicīgi iztīrīts?
J: Kādas ir plākstera vadu priekšrocības?
J: Cik ilgi parasti darbojas optiskās šķiedras vadi?
J: Kāds ir maksimālais vadu vai džemperu garums?
J: Kāpēc optiskās šķiedras vadi ir tik dārgi?
J: Kā pārbaudīt optiskās šķiedras plākstera vadu?
J: Vai es varu salabot bojātu optiskās šķiedras plākstera vadu?
J: Kā es varu uzglabāt optiskās šķiedras plākstera vadu?
J: Kāds ir optiskās šķiedras plākstera vada minimālais lieces rādiuss?
J: Kāds ir optiskās šķiedras plākstera vada maksimālais pārsūtīšanas ātrums?
J: Kāda ir atšķirība starp LC un SC savienotājiem optiskās šķiedras plākstera vadiem?
Kā viens no vadošajiem optisko šķiedru plākstera vadu ražotājiem un piegādātājiem Ķīnā, mēs sirsnīgi sveicam jūs mūsu rūpnīcas noliktavā iegādāties optisko šķiedru plākstera vadu. Visi pielāgotie produkti ir ar augstu kvalitāti un zemu cenu. Lai iegūtu cenrādi un bezmaksas paraugu, sazinieties ar mums tūlīt.
