Optiskās šķiedras savienotājs

Lucent savienotāji (LC)

LC savienotājiem ir daži no mazākajiem uzgaļiem, kuru izmērs ir 1 1/4 mm, kas ir aptuveni uz pusi mazāks par ST savienotāju. To mazais izmērs iekļauj tos mazo formu izbeigšanas kategorijā. Šie savienotāji labi darbojas vairāku režīmu raiduztvērējiem un viena režīma kabeļiem.

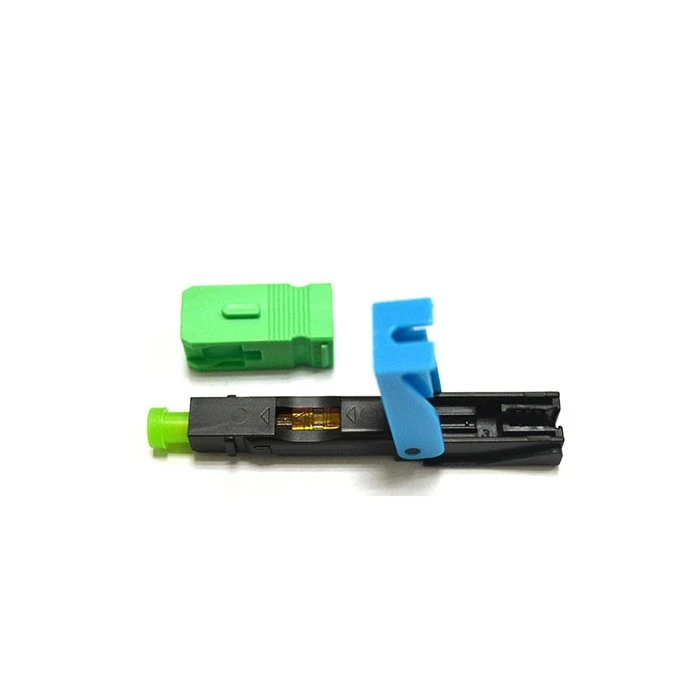

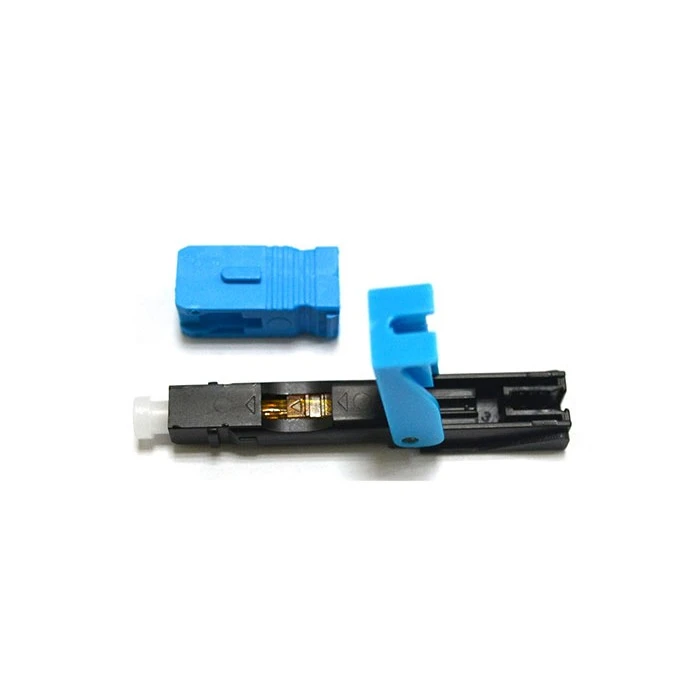

Standarta savienotāji (SC)

SC savienotājiem ir 2 1/2 mm uzgalis, kas tīri nofiksējas vietā. Izmantojot stumšanas un vilkšanas kustības, tiek nofiksēts savienotājs. Šiem izbeigšanas veidiem ir augsts veiktspējas līmenis, kas kopā ar cenu kritumu kopš to ieviešanas ir veicinājis to milzīgo popularitāti vairākās lietojumprogrammās. Faktiski daudzas agrāk ST savienotāju lietojumprogrammas tagad izmanto SC savienotājus, jo SC tika izgudrots, lai aizstātu ST gan telekomunikācijās, gan datu sakaros.

ST savienotāji

ST savienotāji ir vieni no vecākajiem šķiedru kabeļu savienotāju veidiem. Līdz 2005. gadam šis patentētais AT&T savienotāju zīmols bija viens no populārākajiem šķiedru gala savienojumiem. Lai gan risinājumi, kas atrisina dažas problēmas, ST savienotāji ir aizstājuši šos savienotājus, tie joprojām ir populāri. Mūsdienās to izmaksas ir zemas viņu vecuma dēļ, tāpēc viņi var izvēlēties budžeta{4}}projektus. ST savienotāju dizains ir 2 1/2 mm uzgalis, kam ir bajonetes-veida savienojums starp šķiedrām, izmantojot adapteri. Šajos uzgaļos ir izmantota atsperu{10}}slodzes konstrukcija, kas var apgrūtināt uzstādīšanu, ja vien daļām nav precīzs novietojums, lai gan atslēgu slots palīdz izlīdzināt uzgaļus savienošanai.

Uzmavas kodola (FC) savienotāji

Pirms LC un SC savienotāju ieviešanas FC savienotāji ir vieni no populārākajiem lietošanai ar viena režīma savienojumiem. Tie izmanto atslēgtu,{2}}ieskrūvējamu uzgali. Tomēr uzgaļa ieskrūvēšana prasa papildu laiku un pūles, salīdzinot ar SC savienotāju iespraužēšanu. Skrūve-konstrukcijā novērš savienojuma pārtraukumus pat tad, ja kāds velk kabeli vai sistēmai ir lietojumprogrammas vietās, kur ir daudz kustību. Pateicoties pastāvīgai datu plūsmai caur kabeli un savienotāja drošībai, šāda veida savienotāji var izmantot video pa šķiedru. Tāpat kā ST un SC savienotāji, arī FC termināļi izmanto 2 1/2 mm uzgali. Izmantojot hibrīda adapteri, ikviens var izveidot tiltu starp šiem savienotāju veidiem.

Daudz{0}}pozīcijas optiskie (MPO) savienotāji

MTP ir MPO savienotāju komerciāls zīmols. MTP un MPO savienotāji ir vienādi, izņemot to, ka MTP zīmols ir īpaši paredzēts augstas veiktspējas lietojumprogrammām, savukārt MPO darbojas vairāk mehāniskās situācijās. Šie divi savienotāji parasti savieno lentes kabeļus ar vairākām šķiedrām. Šiem savienotājiem ir divas līdz sešas rindas ar 12 vai 16 šķiedrām. MPO savienotājiem ar 12 šķiedrām vienā rindā var būt divas līdz sešas rindas, no kurām divas visbiežāk sastopamas. Savienotājiem, kuriem vienā rindā ir 16 šķiedras, nav vairāk par divām rindām. Savienojumos starp uzgaļiem tiek izmantotas tapas un caurumi, lai savienotu šķiedras galus ar citu kabeli vai elektronisku ierīci. Visbiežāk šāda veida savienotājiem ir lietojumprogrammas vai nu ātrgaitas saitēs, kurās tiek izmantots daudzrežīms, vai arī iepriekš pabeigtām kabeļu grupām.

MT-RJ savienotāji

Šodien MT{0}}RJ savienotāji vairs netiek izmantoti. Tomēr dažām sistēmām joprojām var būt nepieciešami šie savienotāji remontam. MT-RJ darbojas tikai daudzmodu kabeļiem ar dupleksajām šķiedrām. Abas šķiedras nonāk uzmavā, kas savienojas ar tā savienoto pusi ar tapām un caurumiem, līdzīgi kā MPO galos. Šim savienotāju veidam ir arī dažas spraudņu-un-ligzdas variācijas.

Notīriet savienotājus
Viens no svarīgākajiem šķiedru kabeļu un savienotāju apkopes soļiem ir to regulāra un rūpīga tīrīšana. Netīrumi, putekļi, eļļa un citi piesārņotāji var ietekmēt jūsu optisko signālu kvalitāti un veiktspēju, izraisīt vājināšanos, atstarošanu un traucējumus, kā arī pat sabojāt šķiedras serdi vai savienotāja gala virsmu. Lai notīrītu savienotājus, atkarībā no savienotāja veida un izmēra izmantojiet salveti bez plūksnām, tīrīšanas kaseti vai saspiestā gaisa tvertni. Pirms un pēc tīrīšanas ar mikroskopu vai videozondi arī jāpārbauda savienotāji, lai pārliecinātos, ka tajos nav netīrumu un skrāpējumu.
Pareizi uzglabājiet savus kabeļus
Vēl viens svarīgs faktors, lai uzturētu šķiedru kabeļus un savienotājus, ir pareizi tos uzglabāt, kad tie netiek izmantoti vai tiek pārvadāti. Kabeļus nedrīkst pakļaut ārkārtējai temperatūrai, mitrumam, saules gaismai, ķīmiskām vielām vai mehāniskai slodzei, jo tie var sabojāt šķiedras materiālu, izraisīt plaisas vai pārraut kabeli. Jums vajadzētu arī rūpīgi un brīvi satīt kabeļus, ievērojot ieteicamo lieces rādiusu un izvairoties no saliekumiem, pagriezieniem vai mezgliem. Kabeļi ir skaidri jāmarķē un jāizmanto aizsargvāciņi, maisiņi vai futrāļi, lai novērstu putekļu veidošanos un savienotāju bojājumus.
Regulāri pārbaudiet savus kabeļus
Lai nodrošinātu, ka šķiedras kabeļi un savienotāji darbojas labi un nodrošina gaidīto veiktspēju, jums tie regulāri jāpārbauda, ​​izmantojot atbilstošus rīkus un metodes. Kabeļu optiskā jauda, ​​vājināšanās un zudumi ir jāizmēra, izmantojot jaudas mērītāju, gaismas avotu vai optiskā laika{1}}domēna reflektometru (OTDR). Jums vajadzētu arī pārbaudīt savu optisko signālu kvalitāti un integritāti, izmantojot optiskā spektra analizatoru (OSA) vai optiskās modulācijas analizatoru (OMA). Pārbaužu rezultāti ir jāsalīdzina ar savas sistēmas specifikācijām un standartiem un jānoskaidro visas problēmas vai anomālijas.
Ja nepieciešams, salabojiet vai nomainiet kabeļus
Dažreiz, neskatoties uz jūsu pūlēm, jūsu šķiedru kabeļi un savienotāji var ciest no bojājumiem, nodiluma vai kļūmēm, ko nevar novērst, tīrot vai testējot. Tādā gadījumā kabeļi ir jāsalabo vai jānomaina pēc iespējas ātrāk, lai izvairītos no turpmākām problēmām vai dīkstāves. Lai savienotu saplēstas vai sagrieztas šķiedras, izmantojiet saplūšanas savienotāju vai mehānisku savienojumu, ievērojot ražotāja norādījumus un drošības pasākumus. Lai pievienotu vai nomainītu kabeļus, izmantojiet arī saderīgus un augstas kvalitātes-savienotājus, adapterus un plākstera vadus, kā arī izvairieties no dažādu veidu vai šķiru šķiedru sajaukšanas.
Apmāciet savus darbiniekus un ievērojiet labāko praksi
Visbeidzot, viens no visefektīvākajiem veidiem, kā uzturēt optiskās šķiedras kabeļus un savienotājus, ir apmācīt darbiniekus un ievērot labāko praksi attiecībā uz šķiedru sistēmas apstrādi, uzstādīšanu un ekspluatāciju. Jums vajadzētu izglītot savus darbiniekus par optiskās šķiedras pamatiem, šķiedru kabeļu un savienotāju veidiem un īpašībām, iespējamiem riskiem un riskiem, strādājot ar šķiedru, kā arī par pareizām procedūrām un metodēm šķiedru komponentu tīrīšanai, uzglabāšanai, testēšanai, remontam un nomaiņai. Jums arī jāievēro nozares standarti un vadlīnijas par šķiedru uzstādīšanu, pārtraukšanu un sertifikāciju, kā arī jādokumentē apkopes darbības un ieraksti.
