Evolux datu centra šķiedras kabeļu risinājums
Izveidojiet RFQ-gatavu pasīvo šķiedru BOM ar MPO/MTP maģistrālēm un pārrāvumiem, LC ielāpu vadiem, OM3/OM4 vai OS2 viena-režīmu opcijām, saderīgiem adapteriem un projektam-specifisku marķējumu.
Dibināta 2013. gadā
Uzņēmuma profila publikācija
10+ gadi
Optisko šķiedru nozares pieredze norādīta uz vietas
Lielapjoma paraugi
Atbalsts parauga, nelielas{0}}partijas un apjoma pasūtījumiem
IL/RL dokumentācija
Pabeigtie projekti
Augsta-blīvuma šķiedras kabeļi serveru telpām, uzņēmumu tīkliem un mākoņa infrastruktūrai
Evolux nodrošina pasīvo savienojamību datu centru šķiedru kabeļu projektiem, tostarp LC plākstera vadus, MPO/MTP kabeļu komplektus, OM3 un OM4 daudzmodu kabeļus, OS2 vienmoda kabeļus, šķiedru adapterus un šķiedru kabeļus. Klāsts aptver aprīkojuma lāpīšanu, skapju savienojumus, mugurkaula maģistrāles, pārrāvuma pārejas un strukturētu kabeļu pārvietošanu, pievienošanu un izmaiņas. Datu centru operatori, tīklu integratori, kabeļu darbuzņēmēji un izplatītāji var iegādāties standarta produktus, pieprasīt paraugus vai sagatavot projekta MK mazai{6}}sērijveida un lielapjoma ražošanai. Kā datu centra šķiedru kabeļu ražotājs un OEM optisko šķiedru kabeļu komplektu piegādātājs Evolux var pārskatīt savienotāju kombinācijas, šķiedru režīmu, pulēšanu, garumu, apvalku, krāsu, marķējumu un iepakojumu. Pircējiem, kuri plāno augsta-blīvuma MPO/MTP kabeļu risinājumu, piedāvājumā jāiesniedz raiduztvērēja saskarne, šķiedru skaits, dzimums un polaritāte.
Datu centru šķiedras kabeļu izstrādājumi ar pārbaudāmām specifikācijām
Tālāk norādītajās preču kartēs ir izmantoti nosaukumi, opcijas un skaitliskās vērtības, kas publicētas Evolux produktu lapās. Galīgajos piedāvājumos jānorāda izvēlētā zuduma pakāpe, savienotāju kartējums un kabeļa konstrukcija, jo ne visas opcijas attiecas uz katru komplektu.

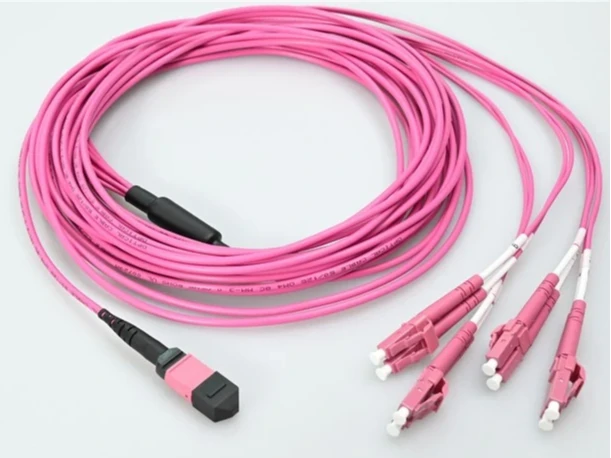

MTP Female līdz 4 × LC UPC Duplex, 8-Fiber OM4
- OM4 50/125 µm; 850/1300 nm
- MTP IL 0,35 dB max; LC IL Mazāks vai vienāds ar 0,2 dB
- 3,0 mm OFNP kabelis; 150 m pie 40/100G un 850 nm

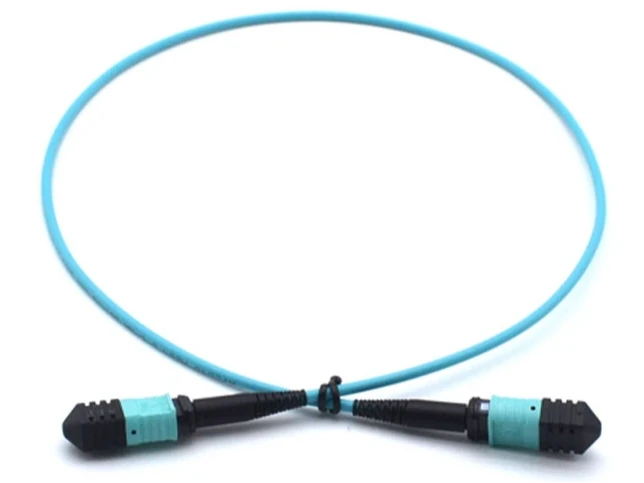

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- 12 šķiedru OM3 montāža
- 3,0 mm LSZH kabelis; publicēta 1 m konfigurācija
- MM zems{0}}zaudējums IL: tipisks<0.30 dB; max <0.5 dB

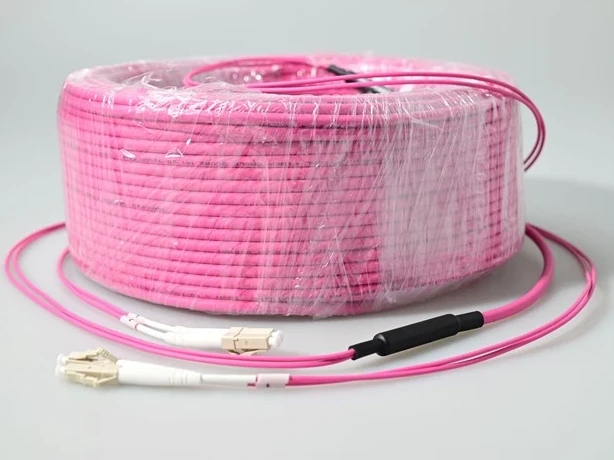

LC uz LC OM4 daudzrežīmu dupleksais vads
- 1,25 mm maza-formas-faktora uzgaļa
- IEC 61754-20 savienotāja interfeiss
- Norādītas stāvvada, pievada un pielāgotas kabeļa iespējas
LC UPC OM3 Uniboot Multimode Patch Cable
- OM3 lāzer-optimizēta 50/125 µm šķiedra
- 10G sasniedz līdz 300 m pie 850 nm
- OFNR un OFNP; standarta garumi no 0,5 m līdz 30 m
Pielāgots LC/UPC viena{0}}režīma kabelis
- 9/125 µm viena režīma opcija
- IL mazāks par vai vienāds ar 0,30 dB IEC C pakāpe; Mazāks vai vienāds ar 0,15 dB IEC B klase
- 0,9/2,0/3,0 mm; PVC, LSZH vai OFNP
MTP/MPO adapteris ar izlīdzināšanas uzmavu
- Ievietošanas zudums 0,2 dB maks
- Vismaz 1000 pārošanās ciklu
- Atloku/bez atloku; simplekss/duplekss; RoHS norādīja

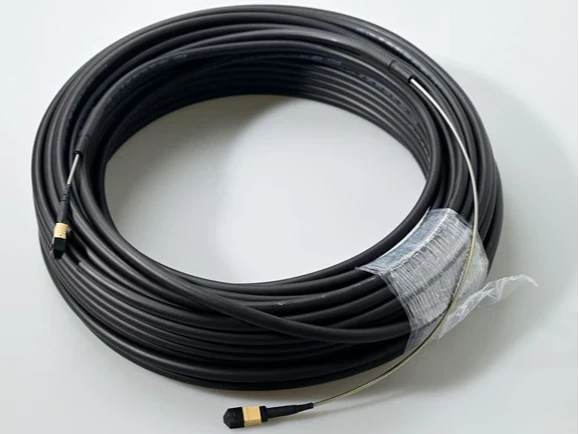

MPO/MTP bruņotais optiskās šķiedras vads
- OS2, OM3 vai OM4; 8, 12, 24, 48, 72 vai 144 šķiedras
- Spirālveida nerūsējošā{0}}tērauda bruņas
- IEC 61754-7 un TIA 604-5
LC/LC dupleksais daudzrežīmu adapteris
- LC adaptera tips; duplekss korpuss
- UPC polish interfeiss
- Daudzrežīmi; nav-atloka konfigurācijas

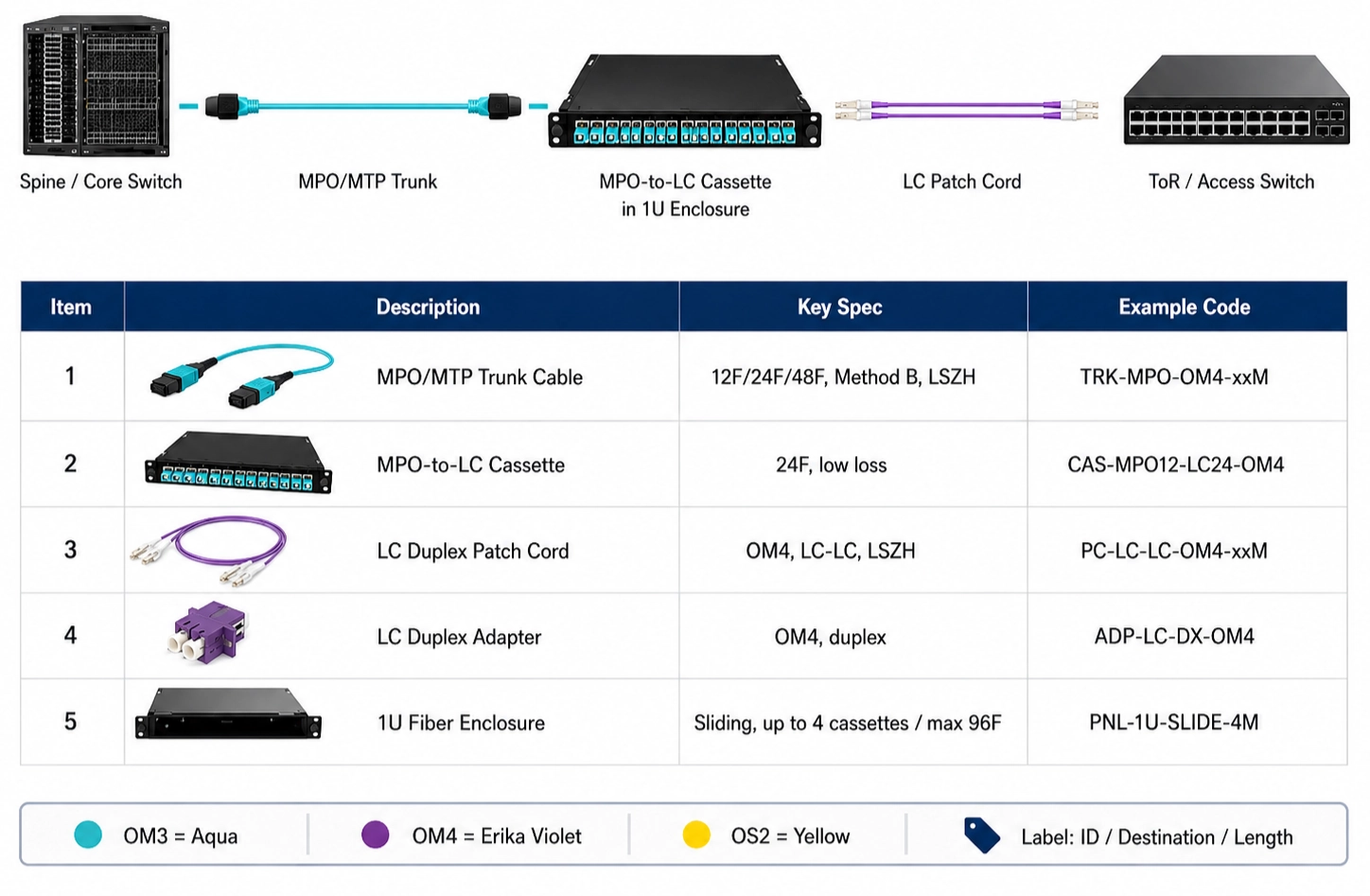

Augsta-blīvuma datu centra šķiedru kabeļu arhitektūra pēc saites lomas
Noderīgs strukturēts kabeļu plāns sākas ar savienojuma punktiem, nevis vispārīgu kabeļu sarakstu. Katrā posmā kartējiet aprīkojuma saskarni un ielāpu metodi, pēc tam pievienojiet savienotāja dzimumu, polaritāti, šķiedras pakāpi un apvalku visam kanālam.
Serveris vai krātuve
Apstipriniet LC dupleksa vai tiešā MPO/MTP raiduztvērēja saskarni un nepieciešamo šķiedras pakāpi.
01
ToR / EoR slēdzis
Izmantojiet LC ielāpu dupleksajiem portiem vai MPO/MTP sadalījumu paralēlai{0}}uz-dupleksai pārveidei.
02
Rack ielāpu lauks
Saskaņojiet LC dupleksos vai MPO/MTP adapterus ar pircēja -norādīto paneļa vai kasetes nospiedumu.
03
Rinda / mugurkaula stumbrs
Iepriekš pabeigtie MPO/MTP bloki apvieno šķiedras un samazina lauka pabeigšanas darbu.
04
MDA / Cross{0}}Connect
Saglabājiet etiķetes, polaritāti un zaudējumu{0}}budžeta ierakstus visā strukturētā kabeļu ceļā.
05
| Projekta stāvoklis | Ieteicamais kabeļu virziens | Pircējam ir jāapstiprina | Attiecīgā Evolux darbības joma |
|---|---|---|---|
| Duplekso iekārtu lāpīšana | LC-uz-LC dupleksais vai uniboot kabelis | Šķiedru šķira, pulēšana, garums, apvalks, portu marķēšana | OM3/OM4 daudzmodu un 9/125 µm viena režīma LC komplekti |
| Paralēlais mugurkauls | MPO/MTP bagāžnieks | 8/12/24 šķiedras dizains, dzimums, polaritāte, atslēgas orientācija, zudumu klase | MPO/MTP komplekti OS2, OM3 un OM4 konfigurācijās |
| Paralēlā-uz-dupleksā migrācija | MTP/MPO{0}}uz-LC izlaušanās | Raiduztvērēja kartēšana, LC pāru secība, dzimums un kopējais kanālu zudums | 8 šķiedru OM4 MTP sieviešu līdz četru LC UPC dupleksa montāža |
| Liela-satiksme vai atklāts ceļš | Bruņots vairāku{0}}šķiedru komplekts | Šķiedru skaits, kabeļa ģeometrija, maršruta ierobežojumi un līkumu kontrole | Spirālveida nerūsējošā{0}}tērauda MPO/MTP iespējas |
| Paneļa vai kasešu savienojums | LC vai MPO/MTP adapteris | Nospiedumu, atloku, taustiņu orientācijas, režīma un pulēšanas savietojamība | LC dupleksa un MTP/MPO adapteri ar atlokiem vai bez atlokiem |
MPO/MTP datu centra šķiedru kabeļi kompaktiem stumbriem un atdalīšanas saitēm
Evolux publicētais klāsts atbalsta divas praktiskās MPO/MTP lomas strukturētā sistēmā:vairāku-šķiedru maģistrāles starp sadales punktiemun atdalīšanas mezgli, kas nodrošina dupleksos savienotājus ar aprīkojumu.
8 šķiedras → 4 LC dupleksu pāri
Abos savienotāju veidos ir norādīta pārtraukuma veiktspēja
8-šķiedru OM4 komplektā tiek izmantots MTP savienotājs un četri LC UPC abpusējie gali. Tā publicētie ierobežojumi atdala MTP saskarni ar maksimālo ievietošanas zudumu 0,35 dB no LC saskarnes ar mazāku vai vienādu ar 0,2 dB, tāpēc pircējs var iekļaut katru savienojumu kanāla zuduma budžetā, nevis paļauties uz vienu nedefinētu "zemu zudumu" prasību.
Publicētas 8–144 šķiedras
Standarta un bruņu konstrukcijas attiecas uz dažādiem ceļiem
Standarta MPO/MPO-OM3-12F-3.0MM-LSZH-1M izstrādājums ir piemērots kompaktiem iekštelpu kanāliem, savukārt bruņu MPO/MTP klāstam ir pievienota spirālveida nerūsējošā tērauda lente.Bruņojums jāizvēlas mehāniskai iedarbībai; tas neaizstāj nepieciešamību apstiprināt lieces kontroli, savienotāja zudumu, polaritāti vai paneļa saderību.
LC datu centra šķiedru kabeļi blīvam slēdža un servera ielāpēšanai
LC komplekti ir piemēroti aprīkojuma portiem un ielāpu laukiem, kur katra saite izmanto duplekso pārraides/uztveršanas pāri. 1,25 mm LC uzgalisnodrošina mazāku saskarni nekā SC, savukārt uniboot konstrukcija samazina kabeļu korpusu skaitu, kas izvadīti caur blīvu statīvu.
OM3: 10G līdz 300 m pie 850 nm
Izmantojiet OM3, kur raiduztvērējs un sasniedz to atbalsta
Publicētajā LC UPC OM3 uniboot kabelī tiek izmantota lāzera -optimizēta 50/125 µm šķiedra, un tas tiek piedāvāts OFNR un OFNP versijās. Evolux uzskaita standarta garumus no 0,5 m līdz 30 m un pieņem pielāgotus garumus, ļaujot BOM kontrolēt pakalpojuma-cilpas pārsniegumu, nevis izmantot vienu garumu katrai plaukta pozīcijai.
OM4 vai 9/125 µm viens-režīms
Izvēlieties šķiedru no optikas, nevis tikai krāsu
LC portfelī ietilpst anOM4 daudzmodu dupleksais produktsun pielāgojami 9/125 µm viena režīma komplekti ar PVC, LSZH vai OFNP kabeļa opcijām. Jakas krāsa var atbalstīt identifikāciju, taču pirkuma specifikācijā ir skaidri jānorāda šķiedras režīms, pulēšana, apvalka vērtējums un izmērītās IL/RL prasības.
Zaudējums-Budžeta, polaritātes un saskarnes vadīklas datu centra optiskās šķiedras kabeļiem
Tas, kas padara iepriekš{0}}izbeigtu komplektu izvietojamu, ir vienošanās starp katru saites atribūtu. Šīs pārbaudes ir jāatrisina apstiprinātajā rasējumā vai MK pirms ražošanas.
Optisko zudumu budžets
Pievienojiet norādītos savienotāja un adaptera zudumus katrā savienotajā pārī, kā arī šķiedru vājinājumu un inženierijas rezervi. Pieprasiet IL/RL atskaites formātu ar citātu.
MPO/MTP polaritāte
Definējiet šķiedras karti no gala{0}}līdz-galam un atslēgas orientāciju. “MPO/MTP saderība” vien nenosaka, vai kanāls saglabā pārraides un saņemšanas ceļus.
Savienotāja dzimums
Kartējiet piespraustās un atspraustās saskarnes raiduztvērējos, maģistrālēs, adapteros un kasetēs. Divus piespraustos savienotājus nevar pareizi savienot.
Šķiedru klase un optika
Saskaņojiet OM3, OM4 vai OS2 ar viļņa garumu, datu pārraides ātrumu un sasniedzamību raiduztvērēja datu lapā. Neaizvietojiet šķiedru, atkārtoti nepārbaudot kanālu.
Jaka un celiņš
Norādiet LSZH, OFNR, OFNP vai citu nepieciešamo konstrukciju, kā arī kabeļa diametru, maršrutēšanas vidi un mehāniskās aizsardzības vajadzības.
Identifikācijas plāns
Norādiet portu nosaukšanas principu, etiķetes pēc beigām, apvalka vai bagāžnieka krāsas, garuma grafiku un iepakojuma grupas, kas nepieciešamas instalēšanas secībai.
Nosūtiet pārskatīšanai pilnīgu pasīvās šķiedras kabeļu MK
Ieguves vadītājam vai produktu inženierim ir jāsniedz pietiekami daudz informācijas, lai identificētu katru pārošanās saskarni un katru komerciālo variantu. Tas samazina precizēšanas cilpas un padara paraugu testēšanu jēgpilnu.
Pielietojums un topoloģija:serveris, krātuve, ToR/EoR, mugurkauls, MDA vai krusta{0}}savienojuma loma.
Saskarnes:savienotāja veids, pulēšana, MPO/MTP šķiedru skaits, dzimums, atslēgas orientācija un polaritāte.
Optiskie datu nesēji:OM3, OM4 vai OS2, viļņa garums, datu pārraides ātrums, sasniedzamība un nepieciešamā zuduma klase.
Mehāniskā uzbūve:kabeļa garums, diametrs, pārrāvuma garums, apvalka novērtējums, bruņas un vilkšanas prasības.
Komerciāla informācija:daudzums pēc konfigurācijas, parauga daudzums, etiķetes, logotips, iepakojums un nepieciešamie dokumenti.
Pielāgota datu centra šķiedras kabeļu konfigurācijas un rasējumu apskats
Evolux norāda, ka savienotāju kombinācijas, kabeļu garumus, šķiedru režīmus, pulēšanas veidus, kabeļu struktūras, apvalka un bagāžnieka krāsas, etiķetes un iepakojumu var pārskatīt, lai nodrošinātu piegādi, pamatojoties uz projektu{0}}.
Specifikāciju un rasējumu atbalsts
Kopīgojiet zīmējumu, produkta paraugu, esošo specifikāciju vai topoloģiju. Pirms parauga izgatavošanas, pārskatā jāfiksē savienotāju kartējums, atdalīšanas izmēri, garuma pielaide, apvalks, etiķetes pozīcija un iepakojuma vienība.
- BOM un topoloģijas apskats
- Savienotāju un šķiedru saskaņošana
- Standarta vai pielāgota konfigurācija
Paraugs, neliela{0}}partija un lielapjoma piegāde
Vietne apstiprina paraugu novērtēšanu, nelielu{0}}partiju pielāgošanu un lielapjoma ražošanu. Tas nepublicē vienu fiksētu MOQ vai paraugu ņemšanas ciklu visiem datu centra komplektiem, jo konfigurācija un daudzums ietekmē pasūtījumu.
- Saderības paraugs
- Darbības novērtējums
- Apstiprināts paraugs kā ražošanas atsauce
Privātā etiķete un uzstādīšanas identitāte
Pieejamā pielāgošana ietver jakas un zābaku krāsas, kabeļu marķierus, produktu etiķetes, logotipus, neitrālu iepakojumu un klientam-specifisku iepakojumu. Apstiprinātajā mākslas darbā definējiet tekstu, svītrkoda formātu un beigu-A/end-B konvenciju.
- Pielāgotas kabeļu un produktu etiķetes
- Logotipa un iepakojuma apskats
- Krāsu kodēšana pēc projekta
Standarti un kvalitātes ieraksti optiskās šķiedras kabeļu montāžas iepirkumiem
Visnoderīgākie kvalitātes pierādījumi ir saistīti ar precīzu produktu un partiju. Evolux produktu lapās ir publicēti šādi saskarnes standarti, materiālu paziņojumi un testēšanas iespējas; pircējiem ir jāpieprasa attiecīgais dokuments saistībā ar kotēto SKU.
IEC 61754-7 un TIA 604-5
Publicēts MPO/MTP bruņu komplektam un MPO/MTP adapteru klāstam. Šīs atsauces definē daudzšķiedru savienotāja saskarni un atbalsta savietojamības pārbaudes.
Telcordia GR-326 un JIS
Norādīts 0,2 dB maksimālo -zaudējumu MTP/MPO adaptera lapā. Apstipriniet precīzu pasūtītās adaptera konfigurācijas kvalifikāciju vai atbilstības dokumentu.
OFNP kabeļa apvalks
Publicēts 8-šķiedru OM4 MTP-to-LC montāžai. Tas identificē norādīto kontaktligzdas kabeļa konstrukciju; projekta izstrādātājs joprojām ir atbildīgs par vietējā kodeksa pieņemšanu.
IEC 61754-20
Publicēts LC OM4 dupleksā plākstera vadam. Tas identificē LC savienotāja interfeisu, ko izmanto SFP, XFP un SFP+ aprīkojuma savienojumos.
RoHS materiālu atbilstība
Norādīts MTP/MPO adapterim. Iepirkuma ierakstiem pieprasiet pašreizējo deklarāciju, kas identificē piedāvāto produktu vai materiālu saimi.
Ievietošanas-zaudējumu/atgriešanās-zaudējumu pārskats
Evolux norāda, ka var iesniegt IL/RL ziņojumus. Norādiet viļņa garumu, robežvērtību, testa metodi, paraugu ņemšanas bāzi un to, vai ir nepieciešami sērijveida rezultāti.
Evolux norāda, ka tas dibināts 2013. gadā un tam ir vairāk nekā 10 gadu pieredze optiskās šķiedras nozarē. Pārskatītajās lapās nav publicēta neviena datu-centra-konkrēta sūtījuma kopsumma vai nosaukts datu centra gadījums, tāpēc šī risinājuma lapa datu centra segmentam nepiešķir nepārbaudītu izvietošanas skaitu.
Datu centra šķiedras kabeļu risinājuma FAQ
Kāda informācija jāiekļauj datu centra šķiedras kabeļu piedāvājumā?
Norādiet saites lomu, raiduztvērēja vai aprīkojuma saskarni, savienotāja veidu, šķiedru režīmu, šķiedru skaitu, polaritāti, savienotāja dzimumu, pulēšanu, kabeļa garumu, apvalka vērtējumu, daudzumu pēc garuma, marķējumu un iepakojumu. Topoloģija, MK, zīmējums, paraugs vai pašreizējā specifikācija palīdz Evolux pārbaudīt komponentu saderību pirms piedāvājuma.
Kad datu centrā MPO/MTP vietā jāizmanto LC duplekss?
Izmantojiet LC dupleksu, kur aktīvā iekārta un ielāpu lauki atklāj dupleksos LC portus un saite veic vienu raidīšanas/saņemšanas pāri. Izmantojiet MPO/MTP vairāku-šķiedru maģistrālēm, paralēlajiem{2}optikas portiem vai augsta blīvuma{3}}apvienošanai; MPO/MTP-uz-LC instalācija vai kasetes pāreja var savienot abus saskarnes veidus.
Kā pircējiem izvēlēties starp OM3, OM4 un OS2?
Saskaņojiet šķiedru ar raiduztvērēja specifikāciju, viļņa garumu, sasniedzamību un uzstādīto iekārtu. Evolux uzskaita OM3 un OM4 50/125 µm daudzrežīmu komplektus un OS2 9/125 µm viena-režīma opcijas; pārbaudiet precīzu pakāpi aprīkojuma datu lapā, nevis atlasiet tikai pēc apvalka krāsas.
Kura MPO/MTP informācija ir jāapstiprina pirms ražošanas?
Apstipriniet šķiedru skaitu, savienotāja dzimumu, atslēgas orientāciju, polaritātes metodi, UPC vai APC pulēšanu, šķiedru pakāpi, zudumu klasi un gala{0}}līdz{1}}kartēšanu. Šie atribūti darbojas kā viena sistēma, tāpēc pareizais kabeļa veids ar nepareizu polaritāti vai dzimumu joprojām var traucēt saites darbību.
Kāds ir pielāgoto datu centra šķiedras kabeļu MOQ un parauga izpildes laiks?
Evolux norāda, ka tas atbalsta paraugus, nelielu{0}}partiju pielāgošanu un lielapjoma ražošanu, taču vietne nepublicē fiksētu skaitlisku MOQ vai parauga izpildes laiku šim risinājumam. Abi ir jāapstiprina pēc savienotāja, šķiedras, garuma, apvalka, marķējuma, testa-atskaites un daudzuma prasību pārskatīšanas.
Vai Evolux var nodrošināt privātu{0}}marķējumu kabeļus un testa dokumentāciju?
Publicētais pielāgošanas apjoms ietver apvalka un zābaku krāsas, kabeļu marķierus, produktu etiķetes, logotipus, neitrālu vai klientam{0}}specifisku iepakojumu un produkta konfigurāciju. Tiek norādīts arī datu lapas un ievietošanas-zaudējumu/atgriešanās-zaudējumu pārbaudes-atskaites atbalsts; definējiet, vai pārskati ir balstīti uz partiju{5}}vai seriāliem saskaņā ar apstiprināto pasūtījuma specifikāciju.
Izveidojiet savu datu centra optiskās šķiedras kabeļu BOM ap reālām saskarnēm
Nosūtiet topoloģiju, raiduztvērēja saskarnes, savienotāju kartējumu, OM3/OM4 vai OS2 prasības, garumus, apvalku, daudzumus un marķēšanas plānu. Evolux var pārskatīt pasīvo kabeļu komplektus un adapterus atbilstoši iesniegtajai specifikācijai.
