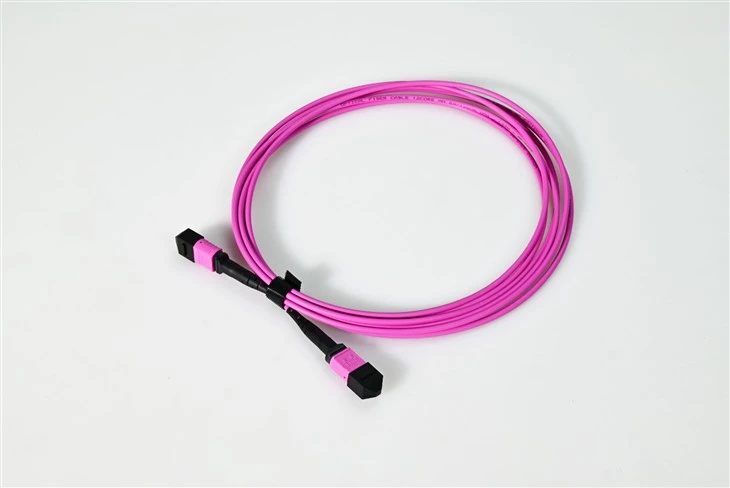

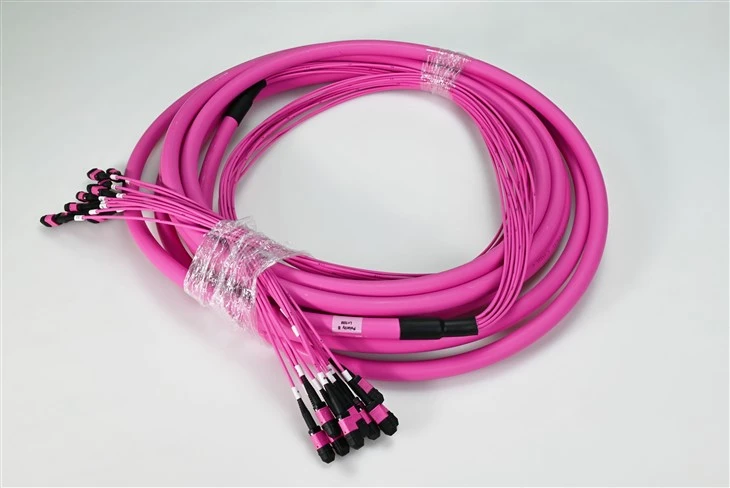

MTP MPO šķiedru plākstera vadi 12 kodolu OM4

A: Lielisks jautājums — tas, iespējams, ir visizplatītākā lieta, ko klienti mums uzdod! Galvenā atšķirība ir joslas platums un attālums. OM4 modālais joslas platums ir 4700 MHz·km, salīdzinot ar OM3 2000 MHz·km – tas ir vairāk nekā divas reizes. Ko tas nozīmē praksē? 40G SR4 lietojumprogrammām OM4 nodrošina 150 metrus, salīdzinot ar OM3 100 metriem. Izmantojot 10 G, jūs skatāties uz 400–550 metriem ar OM4, salīdzinot ar 300 metriem ar OM3. OM4 ir arī mazāks vājinājums (mazāks vai vienāds ar 3,0 dB/km pret mazāku vai vienāds ar 3,5 dB/km OM3), kas nozīmē stabilākus signālus ilgākos braucienos. Ja veidojat 40G/100G infrastruktūru vai jums ir nepieciešams papildu attālums, OM4 noteikti ir pareizais ceļš. Mūsdienās cenu atšķirība ir minimāla, tāpēc jaunām instalācijām mēs gandrīz vienmēr iesakām OM4.

A: Jā, OM4 ir pilnībā savietojams ar OM3 — tiem abiem ir vienādi 50/125 µm serdes/apšuvuma izmēri un tie darbojas ar tiem pašiem VCSEL raiduztvērējiem pie 850 nm. Jūs varat tos pilnībā sajaukt savā tīklā. Bet šeit ir āķis: savienojot OM4 ar OM3, kopējo saites veiktspēju ierobežos OM3 segments. Padomājiet par to kā par ķēdi – tā ir tik stipra, cik stiprs ir vājākais posms. Tātad, ja jums ir 100 metru skrējiens ar 50 m OM4 un 50 m OM3, jūs iegūsit OM3 veiktspēju šajā saitē. Lai veiktu -kritiskus 40 G/100 G skrējienus, mēs iesakām izmantot OM4 no gala līdz galam, lai maksimāli palielinātu distances iespējas.

A: Tev ir asa acs! Magenta jeb "Erika Violet" krāsa OM4 tika ieviesta īpaši, lai palīdzētu tehniķiem īsumā atšķirt OM4 no OM3. Abas sākotnēji bija ūdens, kas radīja apjukumu laukā — iedomājieties, ka mēģināt noskaidrot, kurš kabelis ir kurš, kad skatāties uz blīvu plākstera paneli! Standartā TIA{10}}598 tagad ir ieteikta violeta/purpursarkana krāsa priekš OM4 ar MTP/MPO savienotājiem. Tomēr daži ražotāji joprojām izmanto ūdens OM4, tāpēc tirgū var redzēt abas krāsas. Mēs ievērojam violeto standartu, lai atvieglotu kabeļa pārvaldību. Savienotāju zābaki ir arī apzīmēti ar krāsu kodiem: melns 12 šķiedru, pelēks 8 šķiedru un sarkans 24 šķiedru.

A: Tas ir atkarīgs no jūsu ātruma prasībām — ļaujiet man to sadalīt jūsu vietā. Izmantojot 10 GBASE-SR, varat sasniegt līdz 400-550 metriem ar augstas-kvalitātes OM4. 40 GBASE-SR4 (kas izmanto 4 šķiedras katrā virzienā) maksimālais attālums ir 150 metri. Ja izmantojat 100 GBASE-SR4, jūs skatāties uz 100 metriem. Izmantojot uzlabotos SR4 variantus, piemēram, 40GBASE-eSR4, varat sasniegt 400 metrus, bet 100 GBASE-eSR4 — 300 metri. Šie skaitļi pieņem, ka izmantojat atbilstošus VCSEL raiduztvērējus pie 850 nm. Šī kabeļa 12 šķiedru konfigurācija ir lieliski piemērota 40G QSFP+ (izmanto 8 aktīvās šķiedras) un lieliski darbojas kā daļa no 100G infrastruktūras. Vienkārši neaizmirstiet ņemt vērā savienotāju zudumus, aprēķinot faktisko saites budžetu.

A. 12{1}}kodolu MTP/MPO patiesībā ir visdaudzpusīgākā un visplašāk izmantotā konfigurācija datu centros. Lūk, kāpēc: lai gan 40G QSFP+ SR4 tehniski izmanto tikai 8 šķiedras (4 Tx + 4 Rx), MTP-12 savienotājs ir nozares standarta formāts. Ja izmantojat 8 šķiedru lietojumprogrammas ar 12 šķiedru kabeli, šķiedras 1-4 rokturis pārraida, 9-12 rokturi saņem un 5-8 netiek izmantotas — tieši tā darbojas spraudnis. 12-kodolu skaistums ir tas, ka tas lieliski izplūst līdz 6 dupleksajiem LC savienojumiem, kas ir neticami ērti kasešu moduļiem un plākstera paneļiem. Lielāka blīvuma vajadzībām, piemēram, 100 G SR10, izmantojiet 24 šķiedru (divus 12 šķiedru komplektus). Mēs izgatavojam visas konfigurācijas – vienkārši dariet mums zināmas savas īpašās prasības.

A: Tas ir ļoti svarīgi, lai būtu pareizi! Vīriešu MTP savienotājiem ir divas izlīdzināšanas tapas; sieviešu savienotājiem ir atbilstoši vadotnes caurumi. Noteikums ir vienkāršs: vīrietis vienmēr pārojas ar mātīti, nekad nav vienāds-līdz-vienādi. Lūk, praktiskais pielietojums: lielākajai daļai raiduztvērēju (QSFP+, QSFP28) ir iebūvēta vīrišķā saskarne, Vadot maģistrāles kabeļus starp diviem plākstera paneļiem, parasti tiek izmantoti -savienojuma-kabeļi, un paneļos esošie adapteri nodrošina vīrišķās tapas izlīdzināšanai. Izgatavojam abas konfigurācijas – pasūtot norādiet, kas jums nepieciešams. Ja neesat pārliecināts, mūsu -sieviešu{13}}kabeļi ar B tipa polaritāti aptver lielāko daļu standarta datu centra lietojumprogrammu.

A. Mūsu 12-kodolu OM4 MTP/MPO kabeļiem mēs piedāvājam divu veidu kabeļus. Mūsu zemu zudumu daudzrežīmu versijas specifikācijas ir tipiskas<0.30dB and maximum <0.50dB insertion loss per mated pair. The standard grade runs typical <0.50dB and maximum <0.70dB. Return loss is ≥20dB for both. These numbers are per connector pair, so remember to add them up for your total link budget. With 40G/100G parallel optics, you've got multiple fiber paths, and every connector matters. We test every single cable with 3D interferometry before shipping and can provide individual test reports on request. For demanding applications, we recommend our low-loss option – the tighter tolerances really add up when you're daisy-chaining multiple connections.

A: Jā, MTP/MPO tīrīšanai ir nepieciešami īpaši rīki — nemēģiniet izmantot savu standarta LC klikšķu tīrīšanas līdzekli! Tā kā vienā uzgalī ir 12 šķiedru gala virsmas, jums ir nepieciešams tīrīšanas līdzeklis, kas paredzēts MT uzgaļa formātam. Mēs iesakām kasešu -stila vai ruļļa -tipa MTP tīrīšanas līdzekļus, kas vienā piegājienā slauka visas šķiedras gala virsmas. Notīriet pirms katras pārošanās – es nevaru to pietiekami uzsvērt. Viena putekļu daļiņa uz vienas no šīm 12 šķiedrām var izraisīt ievērojamus ievietošanas zudumus un, iespējams, ietekmēt visu jūsu 40G/100G saiti. Kad kabeļi nav pievienoti, vienmēr turiet putekļu vāciņus. Lai pārbaudītu, jums būs nepieciešams šķiedru mikroskops ar MTP adaptera galu, lai pārbaudītu visas 12 gala virsmas. Ticiet man, ieguldījumi atbilstošā tīrīšanas aprīkojumā atmaksājas, novēršot problēmu novēršanas galvassāpes.
