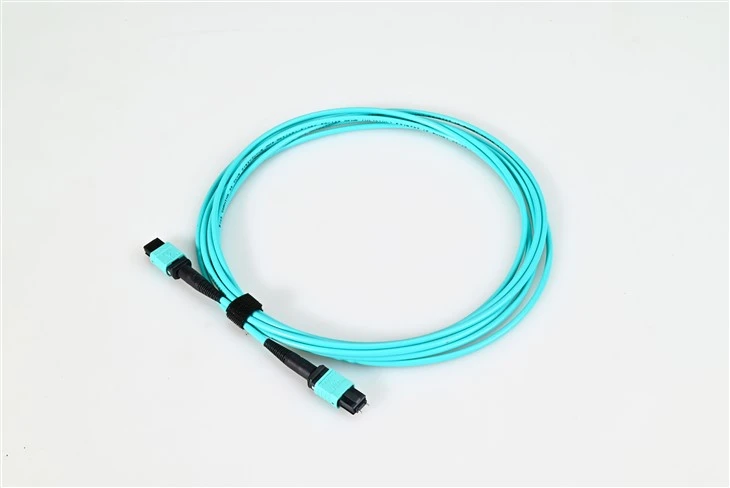

MTP MPO Fiber Patch Auklas MM OM3

A: Lielisks jautājums — tas parādās visu laiku! MPO (Multi{0}}fiber Push On) ir vispārējs nozares standarts daudzšķiedru savienotājiem, savukārt MTP® ir augstas veiktspējas zīmols, ko ražo US Conec. Padomājiet par to šādi: visi MTP savienotāji ir saderīgi ar MPO-, taču ne visiem MPO savienotājiem ir uzlabotas MTP funkcijas. MTP versija piedāvā stingrākas pielaides, noņemamus korpusus vieglākai noteikšanai un labāku vispārējo optisko veiktspēju. Tie ir pilnībā aizvietojami un saderēs viens ar otru, taču, ja tos sajaucat, kopējo saites veiktspēju ierobežos zemākas-kvalitātes savienotājs. Misijai-kritiskām datu centra lietojumprogrammām vislabākajiem rezultātiem iesakām izmantot MTP.

A: Polaritāte ir saistīta ar to, lai jūsu raidītājs (Tx) būtu savienots ar uztvērēju (Rx) otrā galā — kļūdieties, un jums ir nulles signāls. Lūk, īss sadalījums: A tips ir "taisni-cauri" ar taustiņu-uz augšu vienā galā un taustiņu-uz leju otrā galā. B tips ir "apgriezts" ar abiem galiem taustiņiem-uz augšu, pārvēršot šķiedras pozīcijas no 1-uz-12 un 12 uz 1. C tips ir "pāri apgriezti", kur blakus esošie pāri apmainās ar pozīcijām. Lielākajai daļai 40G/100G paralēlās optikas izvietošanas datu centros visbiežāk tiek izmantots B tips, jo tas ļauj abos galos izmantot vienus un tos pašus standarta A-B dupleksos ielāpu vadus — vienkāršāku krājumu pārvaldību. Ja neesat pārliecināts, atsūtiet mums savu tīkla diagrammu, un mēs palīdzēsim izdomāt pareizo polaritātes konfigurāciju.

A. Ja OM3 daudzmodu šķiedra, kurā darbojas 40 GBASE-SR4 vai 100 GBASE-SR4 optika, jūs skatāties ne vairāk kā 100 metrus. Izmantojot 10 GBASE-SR, OM3 var sasniegt līdz 300 metriem. Tagad, ja jums ir nepieciešams nedaudz vairāk sasniedzamības — piemēram, 150 metri 40 G/100 G tīklam, ieteicams izmantot OM4 šķiedru, kam ir lielāks joslas platums (4700 MHz·km salīdzinājumā ar 2000 MHz·km OM3). Lielākā daļa datu centra lietojumprogrammu ērti iederas OM3 sasniedzamības zonā, jo attālums no plaukta-līdz{24}}statīvam parasti ir krietni mazāks par 100 metriem. Secinājums: izmaksu ziņā-jutīgiem projektiem ar īsāku darbības laiku OM3 ir lieliski piemērots un ietaupa jūsu naudu.

A: Tas ir ļoti svarīgi — nepareizi norādiet dzimumu, un jūs vai nu sabojāsit savienotājus, vai arī savienojuma nebūs vispār. Vīriešu MTP savienotājiem ir izlīdzināšanas tapas; Sieviešu savienotājiem ir vadošie caurumi, kas saņem šīs tapas. Šeit ir zelta likums: vīrietis vienmēr pārojas ar mātīti, nekad nav vienāds-līdz-vienādi. Lielākajai daļai raiduztvērēju moduļu (QSFP+, QSFP28) ir iebūvētas -vīrišķās saskarnes ar tapām, tāpēc jūsu ielāpu vadam ir jābūt sievišķajam. Savienojot divus maģistrāles kabeļus caur adaptera paneli, pats adapteris veic tapu izlīdzināšanu. Mēs izgatavojam savus kabeļus ar precīzām virzošām tapām, kas nodrošina sub{10}}mikronu šķiedru izlīdzināšanu — tā mēs panākam zemo ievietošanas zudumu skaitu.

A: Aqua ir TIA-598 standarta krāsu kods lāzera-optimizētai OM3 un OM4 daudzmodu šķiedrai — tas nav tikai dekoratīvs! Kad strādājat blīvā datu centrā ar simtiem kabeļu, šī ūdens apvalks uzreiz norāda, ka tā ir daudzmodu 50/125 mikronu šķiedra, kas paredzēta VCSEL raiduztvērējiem ar 850 nm. Jūs to nejauši nesajauksit ar dzeltenajiem vienmoda{13}}kabeļiem. Daži ražotāji izmanto Erika Violet (nedaudz atšķirīgu toni) īpaši OM4, lai atšķirtu no OM3, lai gan ir pieņemami gan ūdens, gan violets. Mūsu savienotāju zābaki ir arī kodēti pēc šķiedru skaita: pelēks 8 šķiedru, melns 12 šķiedru un sarkans 24 šķiedru — padara uzstādīšanu un traucējummeklēšanu daudz ātrāku.

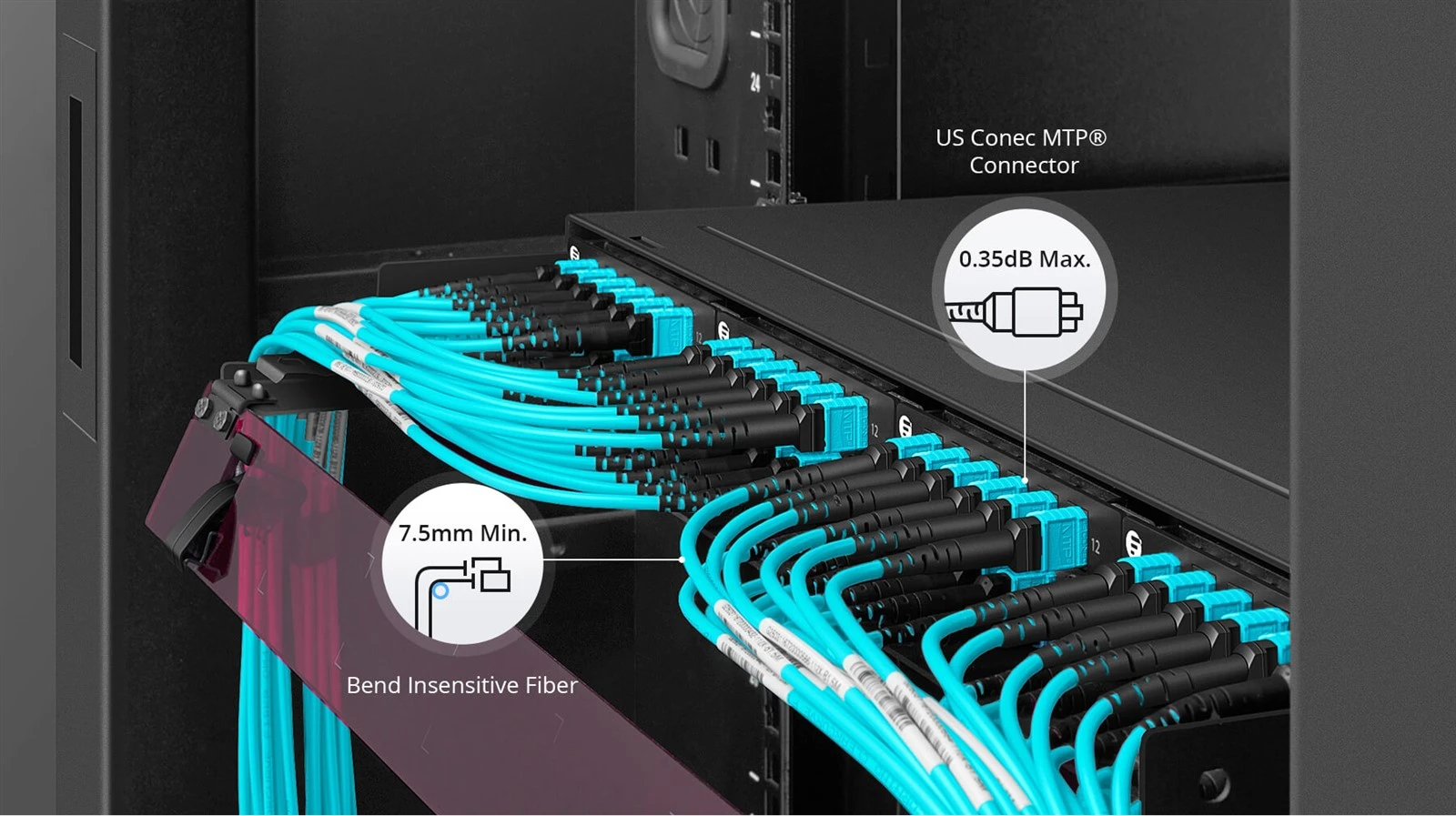

A. Mūsu MTP/MPO OM3 ielāpu vadi ir paredzēti maksimālajam ievietošanas zudumam, kas ir mazāks par 0,50 dB vai vienāds ar 0,50 dB ar standarta daudzrežīmu MT uzgaļiem, taču mēs piedāvājam arī versijas ar zemu -zaudējumu, kas sasniedz 0,30 dB vai vienāds ar tipisku un mazāku vai vienādu ar 0,50 dB maks. Patiešām prasīgiem lietojumiem mūsu elites/premium klases kabeļi sasniedz aptuveni 0,15 dB tipiskos. Katrs mūsu piegādātais kabelis tiek individuāli pārbaudīts — mēs izmantojam 3D interferometriju, lai pārbaudītu uzgaļa ģeometriju un gala{9}}gala kvalitāti. Vairākrežīmu atdeves zudums ir lielāks vai vienāds ar 20 dB. Šīs specifikācijas ir svarīgas, aprēķinot saites budžetu 40 G vai 100 G savienojumiem; katra desmitā dB tiek skaitīta vairākos ielāpu punktos. Mēs nodrošinām testu ziņojumus ar katru partiju, ja jums ir nepieciešama dokumentācija.

A: Nepārspīlēts — patiesībā tas ir gudrs ieguldījums. OM3 šķiedra ar MTP/MPO savienotājiem bez problēmām atbalsta 10GBASE-SR līdz 300 metriem. Skaistums ir tas, ka jūs veidojat infrastruktūru, kas ir gatava 40 G un 100 G savienojumam, kad jums ir jāveic jaunināšana — nav nepieciešama atkārtota kabeļa izveide. Daudzi mūsu klienti šodien izvieto OM3 MTP maģistrāles kabeļus 10G un vēlāk vienkārši nomaina raiduztvērējus, lai palielinātu ātrumu. 12-šķiedru MTP savienotājs lieliski darbojas ar 10 G SFP+, izmantojot atdalīšanas kasetes (no MTP līdz 6 × LC dupleksam), nodrošinot daudzšķiedru kabeļu blīvuma priekšrocības pat ar mazāku ātrumu. Tas viss ir saistīts ar jūsu ieguldījuma nodrošināšanu nākotnē.

A: Jums ir taisnība, ka MTP tīrīšanai ir nepieciešami īpaši rīki — jūs nevarat izmantot tikai standarta LC klikšķu tīrīšanas līdzekli. Mēs iesakām MTP-specifiskus spoļu-tipa tīrīšanas līdzekļus vai kasešu tīrītājus, kas paredzēti vairāku-šķiedru uzgaļiem. Tīrīšanas kustībai ir jāiet pāri visām 12 (vai 24) šķiedru gala -virsmām vienā piegājienā. Pirms katras pārošanās notīriet abus savienotājus — pat viena putekļu daļiņa uz vienas šķiedras var izraisīt 1 dB+ zudumus un sagraut savienojuma budžetu. Turiet šos putekļu vāciņus, kad savienotājs nav pievienots. Lai veiktu pārbaudi, jums būs nepieciešams mikroskops ar MTP adaptera galu. Mēs pievienojam putekļu vāciņus katram kabelim, un ticiet man, izmantojiet tos. Dažas sekundes, kas pavadītas tīrīšanai, ietaupa stundas vēlākai problēmu novēršanai.
