Optisko šķiedru kabeļu uzstādīšana iekštelpās un ārā

Evolux Fibre Team · 2026. gada februāris · 10 min lasīt

Optisko šķiedru uzstādīšana ir būtisks solis augstas veiktspējas{0}}tīklu izveidē. Pareiza kabeļa izvēle nodrošina efektīvu datu pārraidi, ilgmūžību un izturību dažādās vidēs. Šī rokasgrāmata aptver iekštelpu optisko šķiedru kabeļu un āra optisko šķiedru kabeļu uzstādīšanu ar praktiskiem padomiem katram scenārijam.

Vai esat jauns optiskās šķiedras lietotājs? Jūs varētu vēlēties pārbaudīt mūsuOptisko šķiedru savienotāju pamativispirms.

Optisko šķiedru kabeļu veidi pēc pielietojuma

Optisko šķiedru kabeļi tiek iedalīti kategorijās, pamatojoties uz to izvietošanas vidi: iekštelpās un ārpus tām. Katrs veids ir izstrādāts ar īpašām funkcijām, lai izturētu dažādus apstākļus.

Iekštelpu optiskās šķiedras kabeļi

Iekštelpu optisko šķiedru kabeļus parasti izmanto ēkās, birojos un datu centros. Šie kabeļi ir elastīgi, viegli un izstrādāti no ugunsizturīgiem-materiāliem, lai tie atbilstu drošības noteikumiem. Tie izjūt mazāku ietekmi uz vidi nekā āra kabeļi, taču tiem jāatbilst stingriem ugunsdrošības standartiem.

Ugunsdrošības reitingam ir lielāka nozīme, nekā vairums cilvēku saprot. Ēkas ugunsgrēka gadījumā nepareizs kabeļa apvalks var izdalīt toksiskus izgarojumus vai izplatīt liesmas gaisa apstrādes telpās. Saskaņā ar NEC (Nacionālais elektrotehniskais kodekss) 770. pantu, tālāk ir norādīts, kas jums jāzina par vērtējumiem.

Nepareiza vērtējuma izmantošana nav tikai koda pārkāpums. Mēs esam redzējuši, ka uzstādītāji vada OFNR kabeli cauri telpas telpām, lai ietaupītu dažus centus par pēdu. Būvinspektors to noķer, viss tiek izrauts un pārtaisīts ar atbilstošu kabeli. "Ietaupījums" beigās izmaksāja apmēram 10x vairāk.

Āra optiskās šķiedras kabeļi

Āra kabeļi saskaras ar pilnīgi atšķirīgām problēmām-temperatūras svārstības no -40 grādiem līdz +70 grādiem, mitruma iekļūšana, UV noārdīšanās, fiziska slodze un dažreiz grauzēji, kas košļājas caur jaku. Šie kabeļi ir izgatavoti stingrāki ar bruņu apvalkiem un ūdeni bloķējošiem materiāliem.

Pazemes šķiedras kabeļi

Šie kabeļi tiek izvilkti caur caurulēm, kas ir apraktas 1 līdz 2 metrus dziļi. Caurule nodrošina fizisku aizsardzību, taču laika gaitā joprojām iekļūst mitrums,-tāpēc pazemes kabeļiem ir nepieciešama ūdens-bloķējoša želeja vai sausa{5}}bloku lente. Smērvielas{7}}saderīgās apvalki palīdz samazināt berzi, ilgstoši velkot cauri cauruļvadu sistēmai.

Tieši ierakti kabeļi

Atšķirībā no pazemes kabeļiem, tieši ierakti kabeļi nonāk zemē bez cauruļvadiem. Viņiem ir nepieciešama pastiprināta bruņu-gofrēta tērauda vai alumīnija lente-, lai pārvarētu augsnes spiedienu un grauzēju radītos bojājumus. Evolux piedāvābruņu kabeļiar uzlabotu aizsardzību, kas īpaši paredzēta tiešai apbedīšanai.

Antenas kabeļi

Antenas kabeļi karājas starp stabiem vai piestiprina pie ēkām. Tie ir aizsargāti no pazemes apdraudējumiem, bet tā vietā saskaras ar vēja slodzi, ledus uzkrāšanos un pastāvīgu UV iedarbību. Paš-konstrukcijas ar iebūvētu-tērauda vadu ir standarta-, kurjers iztur kabeļa svaru, kamēr optiskās šķiedras ir aizsargātas iekšpusē.

Zemūdens kabeļi

Zemūdens izvietošanai upēs, ezeros vai piekrastes zonās kabeļiem ir nepieciešama izcila ūdensizturība. Lielākajā daļā gadījumu tiek izmantotas vairākas barjeras: ar želeju-pildītas tūbiņas, ūdens-uzbriestošas ​​lentes un hermētiski noslēgta konstrukcija. Smagās bruņas aizsargā pret enkura triecieniem.

Pirms-instalācijas plānošana

Lūk, vairums ceļvežu nav pietiekami uzsvērti: plānošana novērš aptuveni 95% instalēšanas problēmu. Nevis tehnikas problēmas-plānošanas problēmas. Kāds aizmirsa pārbaudīt, vai esošais cauruļvads jau ir pilns. Kāds nesaprata, ka ceļa šķērsošanai nepieciešama atļauja. Kāds pasūtīja 20 metrus īsu kabeli.

Pirms kaut ko pasūtāt, izstaigājiet visu maršrutu un dokumentējiet:

Kopējais attālums- izmēriet to, nevērtējiet. Pievienojiet 10–15% atslābumu un maršrutēšanas variācijām.

Šķēršļi- sienas, griesti, esošās inženierkomunikācijas, ceļu krustojumi

Vides apstākļi- vai tas tiks pakļauts galējām temperatūrām? Mitrums? Ķimikālijas?

Esošā infrastruktūra- vai varat izmantot esošos cauruļvadus, kabeļu renes vai ceļus?

Nepieciešamas atļaujas- rakšanas darbu atļaujas, būvatļaujas, tiesību-no-līgumi

Par āra darbiem zvanīt811(ASV), lai pirms jebkādas rakšanas atrastu esošās pazemes inženierkomunikācijas. Tas ir juridiski pieprasīts, un trieciens gāzes vadam vai strāvas kabelim rada nopietnas problēmas.

Optisko šķiedru uzstādīšanas paraugprakse

Šķiedru kabeļi piedāvā lielas priekšrocības-liels joslas platums, mazs zudums un izturība pret elektromagnētiskiem traucējumiem. Taču šīs priekšrocības parādās tikai tad, ja instalēšana ir veikta pareizi. Šeit ir sniegti mērķtiecīgi padomi dažādiem instalēšanas scenārijiem.

Iekštelpu optiskās šķiedras uzstādīšana

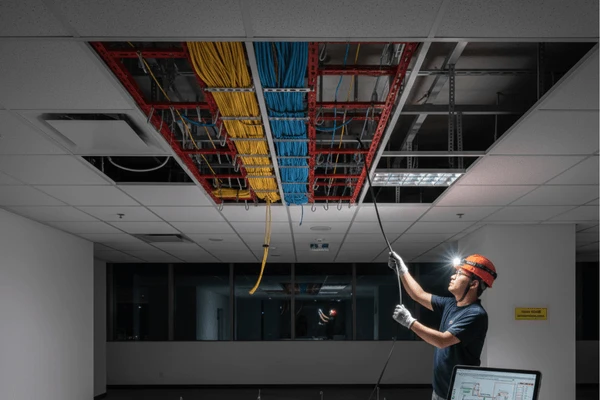

Griestu un paceļamo grīdu uzstādīšana

Nolaižamie griesti un paaugstinātas grīdas, iespējams, ir visvieglāk izmantot šķiedras. Griestu paneļus parasti var pacelt uz augšu un pārvietot malā, nodrošinot piekļuvi augstāk esošajiem kabeļiem. Paaugstinātas grīdas flīzes izceļas tāpat.

Kabeļiem šajās vietās ir jābūt labi{0}}atbalstītiem un sakārtotiem. Izmantojiet paplātes, J-āķus vai velcro siksnas-, kas atrodas aptuveni 4 līdz 5 pēdu attālumā viena no otras taisnos braucienos, ar papildu balstiem, mainot virzienu.

Viena lieta, ko cilvēki aizmirst: piestipriniet balstus pie ēkas konstrukcijas, nevis griestu režģa. Režģis ir paredzēts tikai flīžu svara noturēšanai. Mēs esam redzējuši, ka griestu daļas nolaižas, kad laika gaitā tīklam tika pievienots pārāk daudz kabeļu. Tas nenotiek uzreiz-paiet mēneši vai gadi uzkrātā svara,-bet, kad tas pāriet, tas izņem visu, kas atrodas zem tā.

Dažas citas lietas, kas jāievēro, uzstādot griestus:

Nelieciet kabeļus tieši uz griestu flīzēm. Viņi nokrīt un galu galā nokritīs.

Nespiediet pārāk cieši rāvējslēdzēju saites. Izveido stresa punktus, kas vēlāk rada problēmas. Velcro siksnas darbojas labāk.

Turiet šķiedru vismaz 12 collu attālumā no strāvas kabeļiem. Šķiedra ir imūna pret traucējumiem, bet strāvas kabeļi rada siltumu.

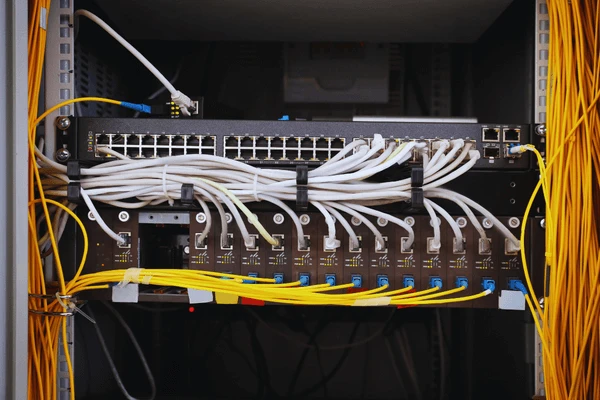

Sadaļā-Skapja uzstādīšana

Kabeļi plauktu skapjos ir jāsakārto. Nekārtīgi statīvi rada reālas problēmas-grūtāk novērst problēmas, vieglāk nejauši kaut ko atvienot, murgs, lai vēlāk veiktu izmaiņas.

Izmantotšķiedru plākstera paneļitīriem gala punktiem. Novietojiet kabeļus caur vertikālajiem un horizontālajiem kabeļu vadītājiem, nevis ļaujiet tiem pārvilkties pāri aprīkojumam. Turiet šķiedru un strāvas kabeļus plaukta pretējās pusēs.

Vienmēr atstājiet apkopes cilpas{0}}papildus kabeli satītas turpmākai lietošanai. Bez atslābuma, pat pārvietojot aprīkojumu dažas collas, var būt nepieciešams izvilkt jaunus kabeļus.

Stāvvada uzstādīšana

Vertikālie kabeļi starp stāviem ir sarežģīti kabeļa svara dēļ. Pats kabelis laika gaitā var izstiepties, ja tas nav pareizi atbalstīts.

Izmantojiet OFNR-novērtētā kabeļa minimumu stāvvadiem-OFNP, ja stāvvads ir savienots ar kameras telpām. Regulāri atbalstiet kabeļus, izmantojot šķiedru-novērtētās skavas. Parastās metāla skavas var sasmalcināt šķiedru, ja tās ir pārāk pievilktas.

Šeit ir padoms, kas ietaupa daudz pūļu: sāciet no augšējā stāva un velciet uz leju, nevis uz augšu. Kabeļa vilkšana uz augšu visu ceļu cīnās ar gravitāciju, un slodze palielinās ar katru velkot metru. Velkot uz leju, gravitācija var palīdzēt, nevis cīnīties ar jums.

Iespējams, ka dažādu kabeļu ražotāju apstrādes procedūras nedaudz atšķiras. Tāpēc pārbaudiet kabeļa datu lapu, lai redzētu maksimālo vertikālo pieaugumu bez atbalsta, un vispirms izpildiet to norādījumus.

Optisko šķiedru uzstādīšana ārpus telpām

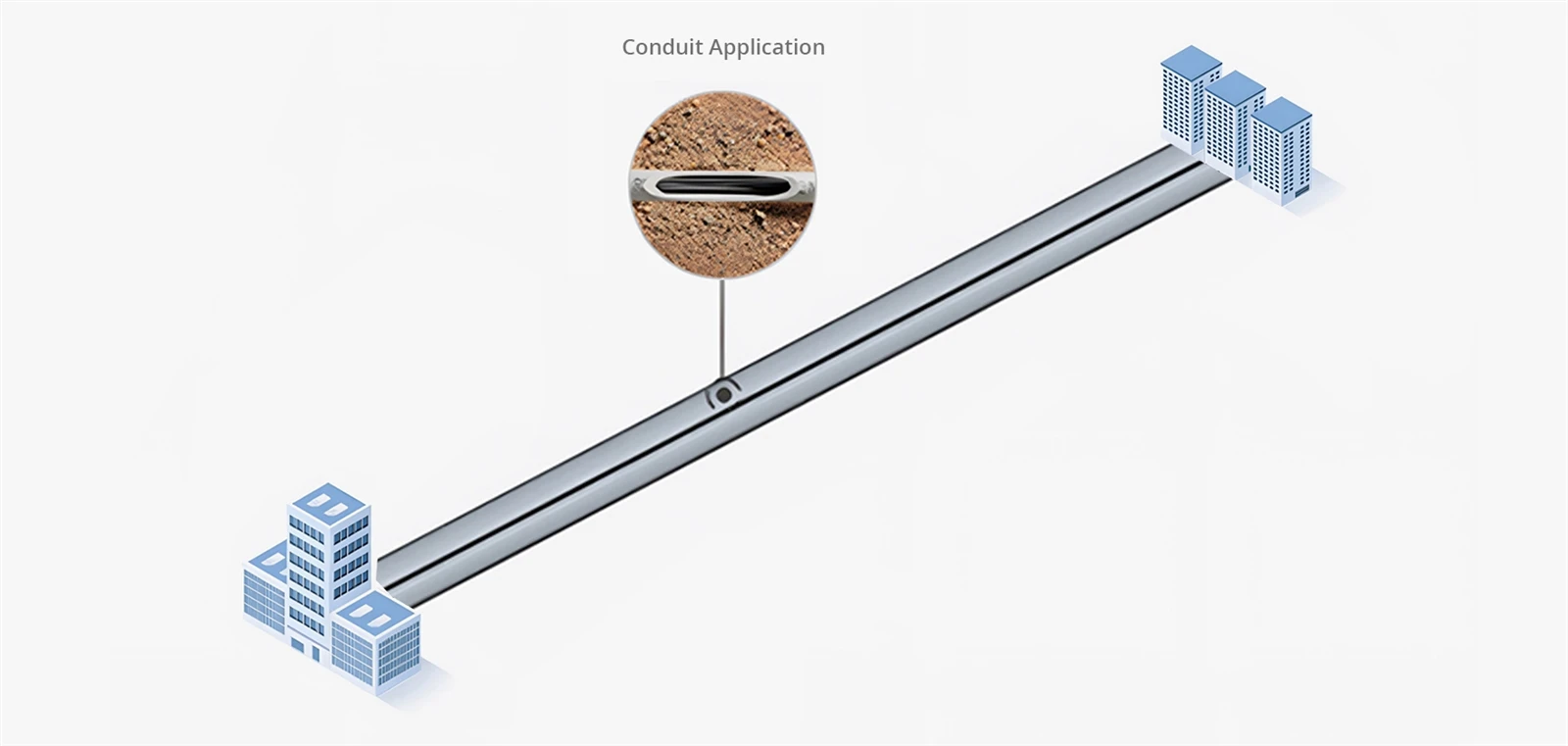

Cauruļu uzstādīšana

Caurule nodrošina labu ilgtermiņa{0}}aizsardzību āra kabeļiem, taču pēc tā uzstādīšanas izmaiņu veikšana ir sarežģīta un dārga. Rūpīgi plānojiet maršrutu jau iepriekš.

Izvelkot kabeli cauri caurulei, saglabājiet visus pārejas punktus gludus. Pie sadales kārbām un rokturiem neļaujiet kabeļiem balstīties uz asām malām-pievienojiet īsu elastīgas caurules vai ieliktņa gabalu, lai vadītu kabeli ap stūriem. Pull boxes sadala garus posmus pārvaldāmos segmentos un sniedz jums piekļuvi turpmākajam darbam.

Uzstādīšanas laikā caurulē vienmēr ievietojiet vilkšanas virvi. Jums tas būs vajadzīgs vēlāk. Izmantojiet šķiedru-saderīgu smērvielu ilgstošai vilkšanai,-uz ūdens- bāzes želeja darbojas labi, taču pārbaudiet, vai tā ir saderīga ar jūsu kabeļa apvalka materiālu.

Piezīme:Caurules līkumu iekšējam rādiusam jābūt vismaz 10 reizes lielākam par kabeļa ārējo diametru. Tipiskam 8 mm āra kabelim tas ir vismaz 80 mm lieces rādiuss. Cauruļu gājieniem jābūt ierobežotiem līdz 100 pēdām starp vilkšanas punktiem, ar ne vairāk kā diviem 90 grādu līkumiem katrā segmentā. Šo ierobežojumu pārsniegšana ievērojami palielina vilkšanas spriedzi.

Attēla-8 tehnika

Ja velk ļoti ilgi, -vairāki simti pēdu vai vairāk-nemēģiniet to darīt visu uzreiz. Velciet līdz starppunktam, izlieciet lieko kabeli 8. formā (nevis apļveida, kas ievieš pagriezienu), pēc tam turpiniet vilkšanu. Tas izkliedē spriegojumu un novērš kabeļa maksimālās vilkšanas vērtības pārsniegšanu.

Tieša apglabāta uzstādīšana

Tiešā apbedīšana ieliek kabeli taisni zemē bez caurules. Jums noteikti ir nepieciešams bruņu kabelis, kas paredzēts tiešai apglabāšanai-parasts āra kabelis neizturēs vairāk kā gadu vai divus.

Pirms rakšanas zvaniet811lai atrastu esošās utilītas. Vairumā vietu to pieprasa likums. Trieciens gāzes vadā vai šķiedras stumbrā labākajā gadījumā ir dārgs, sliktākajā – bīstams. Saņemiet rakšanas atļaujas-lielākajā daļā jurisdikciju tās pieprasa.

Apbedīšanas dziļums ir atkarīgs no vietas:

Vienmēr apglabājiet zem jūsu reģiona sala robežas. Sasaldēšanas-atkausēšanas cikli var pārvietot augsni un sabojāt pārāk sekli ieraktos kabeļus.

Pēc kabeļa novietošanas vispirms aizpildiet ar smiltīm vai smalku augsni{0}}bez akmeņiem tieši uz kabeļa. Uzstādiet brīdinājuma lenti apmēram 12 collas augstāk. Dokumentējiet precīzu maršrutu ar GPS koordinātām vai detalizētiem mērījumiem. Kāds jums pateiks paldies pēc gadiem, kad tas būs jāatrod.

Antenas uzstādīšana

Antenas uzstādīšana piekar kabeļus starp stabiem. Izvairās no tranšeju rakšanas izmaksām, bet pakļauj kabeļus laikapstākļu-vēja, ledus, saules un temperatūras svārstībām.

Standarta komplektācijā ietilpst pašnesošie-kabeļi ar integrētu ziņojumapmaiņas vadu. Kurjers iztur svaru un vēja slodzi, kamēr optiskās šķiedras ir aizsargātas iekšpusē. Instalācijām elektropārvades līniju tuvumā visiem-dielektriskajiem pašbalstošajiem- (ADSS) kabeļiem tērauda vietā tiek izmantota aramīda dzija, lai izvairītos no elektriskās strāvas apdraudējuma.

Noliekšanās starp stabiem ir svarīgāka, nekā cilvēki saprot. Pārāk saspringts rada stresa problēmas aukstā laikā, kad kabelis saraujas. Pārāk brīvs rada pārmērīgu kustību vējā, radot nogurumu piestiprināšanas vietās. Ja laidums pārsniedz 100 metrus vai skarbos laikapstākļos, iespējams, vēlēsities, lai inženieris aprēķinātu pareizu noslīdējumu.

Vietās, kur kabeļi nonāk ēkās, uzstādiet izplešanās cilpas. Temperatūras izmaiņas izraisa ievērojamu izplešanos un saraušanos-bez cilpām, ka kustība koncentrē stresu ieejas punktos un laika gaitā var sabojāt gan kabeļu, gan ēkas caurlaides.

Savienošana un izbeigšana

Kabeļu uzstādīšana ir puse no darba. Pareiza to savienošana ir otra puse.

Kodolsintēzes savienošana

Fusion splicing izkausē divus šķiedru galus kopā ar elektrisko loku. Labam saplūšanas savienojumam nav gandrīz nekādu zudumu{1}}parasti zem 0,05 dB. Tāpēc tas ir pastāvīgo instalāciju standarts.

Process prasa precizitāti katrā posmā:

Sloksneaizsargpārklājums, lai atklātu tukšu šķiedru. Izmantojiet atbilstošus šķiedru noņēmējus-improvizētus instrumentus, kas sabojā stiklu.

Tīrstukšā šķiedra ar 99% izopropilspirtu un bezplūksnām{1}}salvetēm. Viena caurlaide katrā tīrīšanas sadaļā.

Cleavešķiedru, lai izveidotu plakanu, perpendikulāru gala virsmu. Šķelšanas kvalitāte nosaka savienojuma kvalitāti-, ja tā izskatās saplīsusi, leņķa vai raupja, noņemiet tālāk un mēģiniet vēlreiz.

Drošinātājsievietojot šķiedras savienotājā. Tas tos automātiski izlīdzina un piemēro loku.

Aizsargātsalaidums ar termiski{0}}sarūkošo uzmavu. Neapstrādātie salaidumi ir ārkārtīgi trausli.

Ja savienotājs lēš, ka zudums pārsniedz 0,05 dB, kaut kas nogāja greizi. Labāk to pārtaisīt, nekā pieņemt marginālu savienojumu.

Par izbeigšanas darbu, kvalitātioptiskās šķiedras bizesar rūpnīcas{0}}pulētajiem savienotājiem reāli maina gala rezultātus.

Mehāniskā savienošana

Mehāniskajās savienojumos izmanto izlīdzināšanas armatūras un indeksu{0}}atbilstošu gēlu, nevis saplūšanu. Ātrāka uzstādīšana, nav nepieciešams dārgs kodolsintēzes aprīkojums.

Kompromiss: lielāki zudumi (parasti 0,1-0,5 dB salīdzinājumā ar 0,05 dB kodolsintēzes gadījumā) un zemāka ilgtermiņa uzticamība skarbos apstākļos. Naudas sods par avārijas remontdarbiem vai darbiem ar zemu -šķiedru skaitu, ja aprīkojuma izmaksas rada bažas. Pastāvīgai infrastruktūrai kodolsintēze joprojām ir pareizais ceļš.

Savienotāju veidi

Dažādām lietojumprogrammām ir nepieciešami dažādi savienotāji:

Mūsuoptiskās šķiedras savienotājiir pieejami visos standarta veidos gan rūpnīcas, gan lauka noslēgšanai.

Testēšana un dokumentācija

Neizlaidiet testēšanu. "Saite iedegas" nenozīmē, ka instalācija ir laba. Neliela instalācija var darboties ar 10 G, bet neizdoties pie 100 G, vai arī labi darboties vasarā, bet ziemā pārtraukt.

Vizuāla pārbaude

Pirms kaut ko pievienojat, pārbaudiet katru savienotāja galu ar pārbaudes mikroskopu ar 200–400 x palielinājumu. Meklējiet putekļus, pirkstu nospiedumus, skrāpējumus pāri serdei, mikroshēmas uzgalī.

Piesārņojums izraisa lielāko daļu šķiedru tīkla problēmu. Vienā nozares aptaujā tika atklāts, ka tas ir galvenais zvanu problēmu novēršanas iemesls. Notīriet piesārņotos savienotājus ar atbilstošiem tīrīšanas instrumentiem un{2}}pārbaudiet tos vēlreiz. Skrāpējumi, kas šķērso serdes laukumu, nozīmē, ka savienotājs ir jānomaina.

Zaudējumu pārbaude

Optisko zudumu pārbaudes komplekti mēra kopējo ievietošanas zudumu no beigām{0}}līdz-beigām. Salīdziniet izmērītos rezultātus ar paredzamajiem zaudējumiem:

Paredzamie zudumi=(šķiedras garums × vājināšanās) + (savienotāji × 0,3 dB) + (savienojumi × 0,1 dB)

Tipisks šķiedru vājināšanās:

Viens{0}}režīms pie 1310 nm: 0,35 dB/km

Viens{0}}režīms pie 1550 nm: 0,25 dB/km

Daudzrežīms pie 850 nm: 3,0 dB/km

Ja izmērītie zaudējumi ir ievērojami lielāki par aprēķināto, kaut kas nav kārtībā. Atrodiet to pirms instalēšanas apstiprināšanas. Telpu kabeļiem TIA-568 standarts nodrošina īpašus zaudējumu budžetus un testēšanas prasības, kas jāievēro lielākajai daļai komerciālo iekārtu.

OTDR pārbaude

OTDR (Optical Time{0}}Domain Reflectometer) sūta gaismas impulsus un mēra atstarojumus, rādot visus savienotājus, savienojumus, līkumus un bojājumus gar saiti. Izsekošana precīzi norāda, kur ir problēmas un cik nopietnas.

Saglabājiet OTDR pēdas katrai šķiedrai. Ja pēc mēnešiem vai gadiem kaut kas neizdodas, pašreizējās un sākotnējās pēdas salīdzināšana parāda, kas tieši mainījies. Glabājiet dokumentāciju vietā, kur topošie tehniķi to var atrast-nevis klēpjdatorā, kas aiziet, mainot darbu.

Biežākās problēmas un risinājumi

Saite vispār netiks izveidota

Pārbaudiet šādā secībā: savienotāji ir pareizi novietoti? Vai ir pareizi pievienota šķiedra (fiziski izsekot)? Vai TX/RX polaritāte ir pareiza? Tīri savienotāji?

Intermitējošas kļūdas vai augsts bitu kļūdu līmenis

Gandrīz vienmēr ir viena no trim lietām: piesārņoti savienotāji, neliela optiskā jauda (saite darbojas, bet nav robežas) vai līkuma rādiusa pārkāpums kaut kur ceļā. Fiziski pārbaudiet maršrutu, meklējot šaurus līkumus-statīva iekšpusē, mainoties virzienam, jebkurā vietā, kur kabelis ir "iespringts" šaurā vietā.

Saite darbojās agrāk, tagad ne

Kaut kas mainījās. Vai šajā jomā tika veikts kāds darbs? Vai kāds kaut ko pieslēdza vai atslēdza? Salīdziniet pašreizējo OTDR izsekošanu ar sākotnējo bāzes līniju.

OTDR vienā brīdī parāda negaidīti lielus zaudējumus

Var būt netīrs savienotājs, slikts savienojums, stingrs līkums vai fiziski bojājumi. Sāciet ar tīrīšanu. Ja tas neizdodas novērst, fiziski pārbaudiet OTDR noteikto atrašanās vietu.

Secinājums

Laba šķiedru uzstādīšana ir saistīta ar pamatiem: videi draudzīgs kabelis, rūpīga apiešanās, tīri savienojumi, pareiza pārbaude. Nav sarežģīti, bet detaļām ir nozīme. Izlaidiet tos, un jūs gadiem ilgi veiksit problēmu novēršanu.

Evolux Fiber nodrošina pilnus optisko šķiedru komponentu{0}}savienotājus, plākstera vadus, čaulas, adapterus un spaiļu kārbas. Jūsu projektiem ir pieejami bezmaksas paraugi un tehniskais atbalsts.

Vai jums ir jautājumi par instalāciju? Sazinieties ar mūsu komandupar palīdzību.
