Lēmums vienā minūtē
Lielākajai daļai standarta ODF, pieslēguma kārbu un zema{0}}līdz-vidēja-skaitījuma vienas-šķiedras savienošanai250um vs 900um šķiedras bizelēmumam jāsākas ar 900 µm. Ar to ir vieglāk rīkoties ap savienotāju un maršrutēšanas apgabalu. Ja savienojuma -kasešu blīvums, masas- saplūšanas izkārtojums vai ierobežota maršrutēšanas telpa kļūst par ierobežojošo faktoru, 250 µm parasti ir labāks sākumpunkts.
Bufera diametrs ir mehāniskas konstrukcijas izvēle, nevis optiskā pakāpe. 900 µm šķiedras bize pēc būtības nerada mazāku savienojuma zudumu nekā 250 µm šķiedra, un 250 µm šķiedra nav optiski sliktāka, jo tā ir plānāka.
Tas maina inženierijas jautājumu. Tā vietā, lai jautātu, kurš diametrs darbojas labāk, jautājiet, kura šķiedra atbilst paplātei, apstrādes darbplūsmai, savienojuma metodei un instalācijā pieejamajai mehāniskajai aizsardzībai.

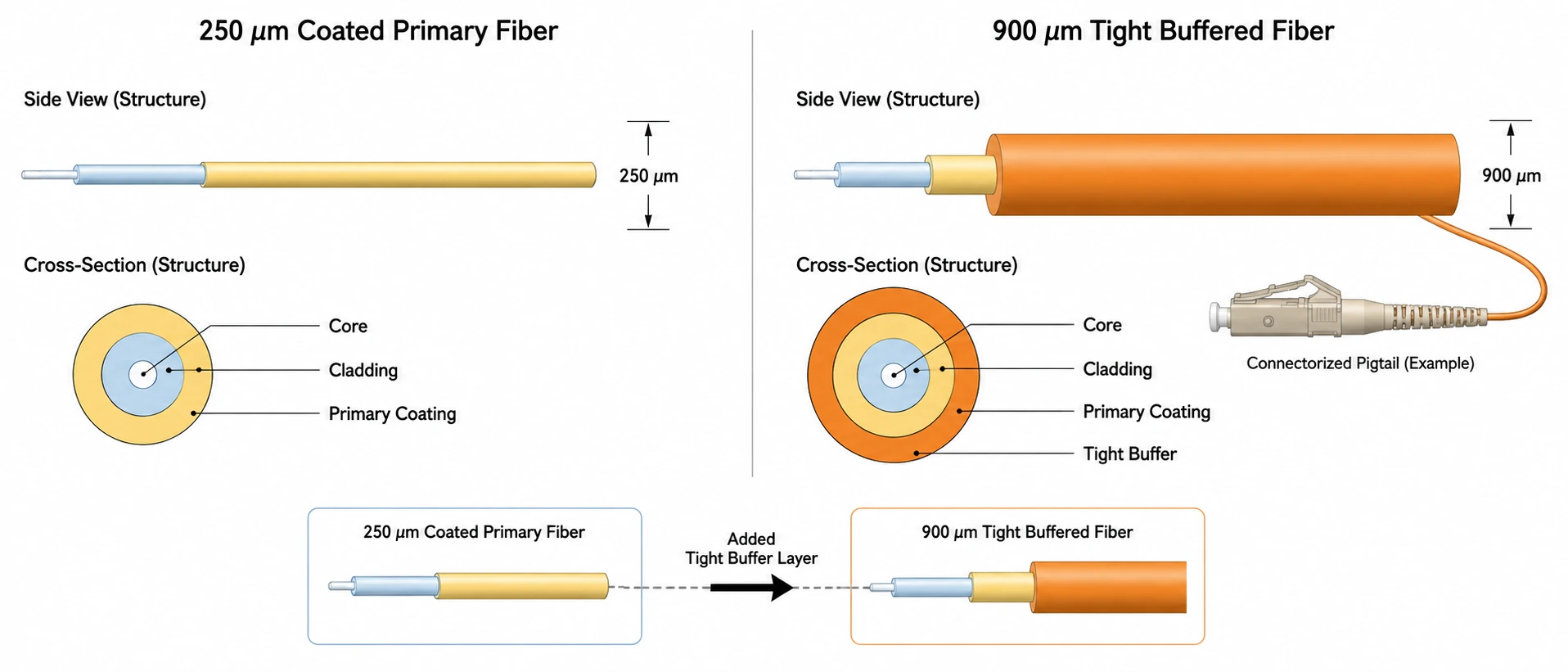

Cik patiesībā mēra 250 µm un 900 µm
Tipisku telekomunikāciju vienmoda{0}}šķiedru var vienkāršot šādi:
~ 9 µm serde → 125 µm apšuvums → ~ 250 µm primārais pārklājums → izvēles ~ 900 µm buferis
250 µm izmērs parasti attiecas uz pārklātu optisko šķiedru. 900 µm konstrukcija pievieno vēl vienu aizsargkārtu ap šo pārklāto šķiedru. Pamatā esošā optiskā šķiedra joprojām var būt tāda paša veida šķiedras.
Tieši tāpēc izplatītā meklēšanas frāze250 um vaļīga caurule pret 900 um blīvu buferinepieciešama kvalifikācija. 250 µm pārklāta šķiedra bieži atrodas vaļīgos{2}}cauruļu kabeļos, savukārt 900 µm cieši{4}}buferētā šķiedra ir izplatīta iekštelpu gala mezglos. Tomēr diametrs vien nenosaka visu kabeļa konstrukciju.
250 µm vs 900 µm Pigtail konstrukcija īsumā
| Inženiertehniskais faktors | 250 µm šķiedras bize | 900 µm šķiedras bize |
|---|---|---|
| Optiskais stikls | Var izmantot to pašu SM/MM šķiedru tipu | Var izmantot to pašu SM/MM šķiedru tipu |
| Apšuvuma diametrs | Parasti 125 µm | Parasti 125 µm |
| Ārējā prezentācija | Primārā pārklājuma šķiedra | Papildu buferis ap pārklātu šķiedru |
| Apstrāde | Smalkāk | Vieglāk rīkoties atsevišķi |
| Mehāniskā aizsardzība | Vairāk paļaujas uz paplāti/korpusu | Labāka aizsardzība maršrutēšanas un sagatavošanas laikā |
| Paplātes blīvums | Augstāks | Nolaist |
| Noņemšanas darbplūsma | Mazāk izņemamā materiāla | Tas ir ļoti atkarīgs no bufera konstrukcijas |
| Augsta šķiedru{0}}skaita kasete | Bieži vien izdevīgi | Var patērēt nevajadzīgu maršrutēšanas apjomu |
| Masveida saplūšanas/lentes darbplūsma | Labāk saskaņota ar daudzām blīvām arhitektūrām | Parasti mazāk pievilcīgs |
| Standarta ODF izbeigšana | Izmantojams, bet aizsardzībai jābūt izstrādātai | Parasti praktiskā noklusējuma |
Neapstrādātā ģeometriskā atšķirība ir lielāka, nekā sākotnēji liecina diametri. Ja divas riņķveida konstrukcijas tiek salīdzinātas tikai pēc diametra, to šķērsgriezuma laukumi-skaldās ar diametra kvadrātu:
(900 / 250)² ≈ 12.96
Tas nenozīmē, ka paplātē var būt tieši 13 reizes vairāk 250 µm šķiedru. Vietu patērē arī savienojuma uzmavas, liekšanas prasības, vaļīgas cilpas, fiksatori un šķiedru krustojumi. Aprēķins izskaidro, kāpēc daudzu 250 µm maršrutēšanas sekciju aizstāšana ar 900 µm sekcijām var ietekmēt lielu skaitu- daudz vairāk, nekā liecina diametra skaitļi vien.
Bufera izmērs nenosaka jūsu optisko veiktspēju
Bufera diametrs nenosaka ievietošanas zudumu. Kodolsintēzes savienošanas laikā attiecīgā optiskā saskarne ir sagatavotā stikla šķiedra. Pārklājums vai buferis tiek noņemts no savienojuma apgabala, pirms šķeltās šķiedras ir izlīdzinātas un sapludinātas.
Fiber Optic Association apraksta viena{0}}režīmu saplūšanas-savienojuma zudumu kā parasti0,1 dB vai mazāk. Lielāki zaudējumi var norādīt uz tādām problēmām kā piesārņojums vai nepilnīgs savienojums. Tā joprojām ir savienojuma-kvalitātes problēma, nevis pierādījums tam, ka 900 µm buferis caurlaida gaismu labāk nekā 250 µm pārklājums. (Optisko šķiedru asociācija)
Nepieņemiet "900 µm mazākam zudumam" kā nozīmīgu RFQ specifikāciju.
Tā vietā pārbaudiet, vai savienojamās optiskās šķiedras ir saderīgas. Šķiedras veidam un, ja nepieciešams, režīma{1}}lauka raksturlielumiem ir daudz lielāka nozīme nekā ārējā bufera diametram. Plašāks sagatavošanas konteksts ir apskatīts mūsušķiedru kabeļa beigu metožu rokasgrāmata.

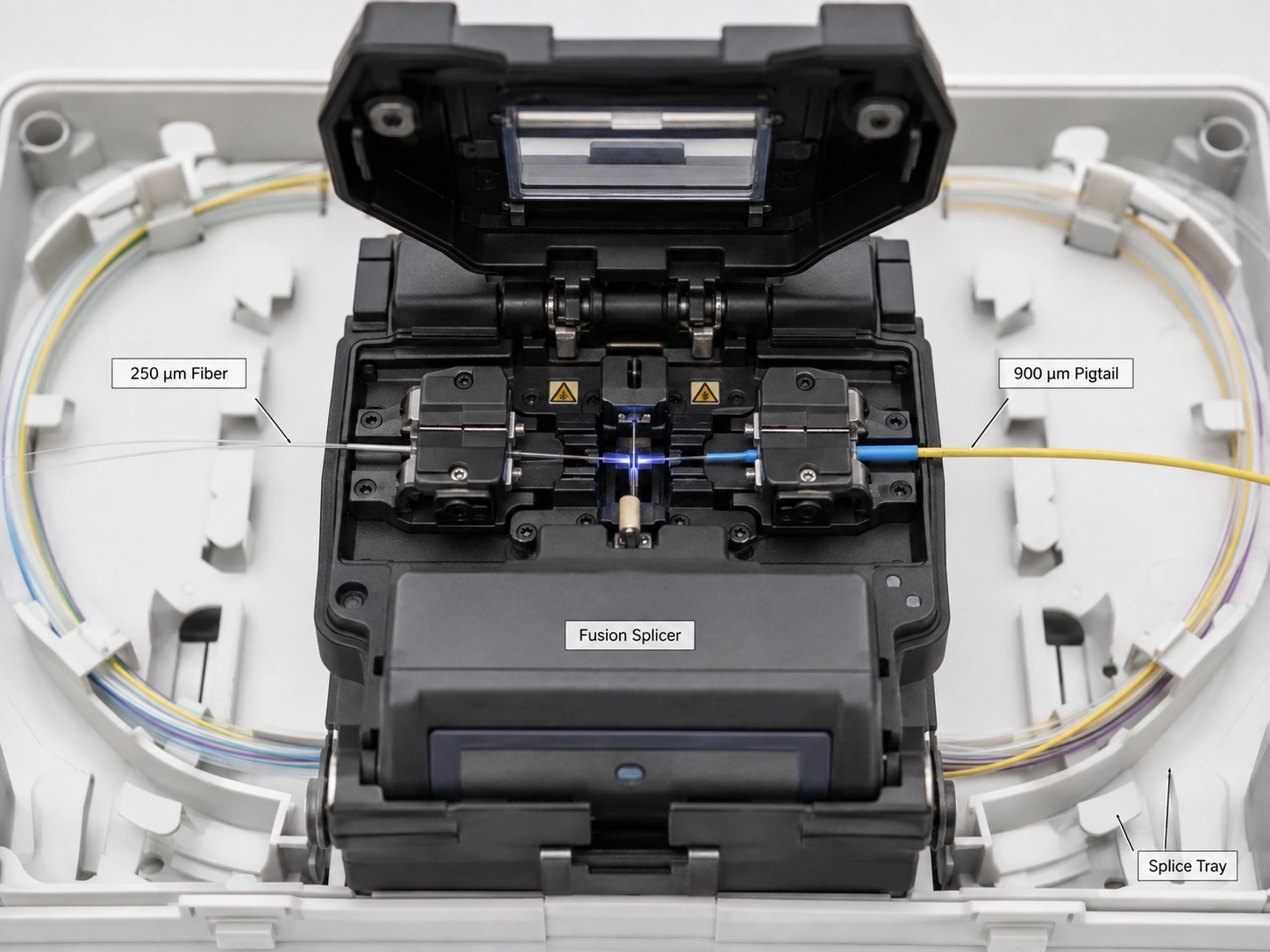

Vai varat sapludināt 250 µm šķiedru ar 900 µm šķiedru?
Jā. A250um šķiedra līdz 900um bizepāreja ir normāla arhitektūra, ja pamatā esošās optiskās šķiedras ir saderīgas.
Kausēšanas savienotājs nemetina “250 µm materiālu” pret “900 µm materiālu”. Abas aizsargkonstrukcijas ir noņemtas no savienojuma zonas. Stikls tiek notīrīts un sašķelts, sagatavotās šķiedras tiek izlīdzinātas un sapludinātas, un gatavais savienojums tiek aizsargāts pirms uzglabāšanas paplātē.
FOA to ilustrē tieši ar 24-šķiedru ārpus-iekārtas kabeli, kurā 250 µm šķiedras ir savienotas ar krāsu kodētām 900 µm šķiedrām, lai tās noslēgtu. (Optisko šķiedru asociācija)
Reālais stāvoklis ir optiskā saderība. Ja divām šķiedrām ir dažādi režīma-lauka vai atpakaļizkliedes raksturlielumi, OTDR var parādīt dažādus šķietamos savienojuma zudumus atkarībā no testa virziena. Divvirzienu mērījumi palīdz pareizi raksturot šo situāciju. (Optisko šķiedru asociācija)
Tāpēc iepirkuma specifikācijā nevajadzētu noraidīt 250 µm-līdz 900 µm arhitektūru tikai tāpēc, ka atšķiras ārējie diametri.
Kad 900 µm šķiedras pinums ir labāka inženierijas izvēle
A 900 um šķiedru bize saplūšanaiir praktisks sākumpunkts parastā ODF vai gala kastē, ja ir pieejama maršrutēšanas vieta un tehniķi apstrādā šķiedras atsevišķi.
Standarta ODF un telekomunikāciju pārtraukšana
LC izbeigšanai ODF 900 µm bize parasti nodrošina noderīgāku individuālo-šķiedru aizsardzību nekā 250 µm prezentācija, ja paplātē ir pietiekami daudz vietas maršrutēšanai. Tas ir praktiskais pielietojums aiz anLC šķiedras bize ODFspecifikāciju, nevis vienkārši izvēlēties 900 µm, jo tas ir biezāks.
Ir svarīga robeža. 900 µm buferis nav līdzvērtīgs 2,0 vai 3,0 mm apvalkotam plākstera vadam. Ja šķiedra atstāj aizsargāto paplāti un tiks atkārtoti vilkta, piesieta, pārvietota vai pakļauta aprīkojuma apstrādei, drošāka specifikācija ir atbilstoša apvalka vai citādi aizsargāta aukla.
Zems{0}}pārtraukšanas bloku skaits
Ja šķiedru skaits ir neliels, maršrutēšanas apjoma taupīšana parasti nav dominējošais ierobežojums. Ja paplāte jau nodrošina aizsargātu maršrutēšanas ceļu, 900 µm parasti atvieglo uzstādīšanu un vēlāku identificēšanu.
Šis noklusējuma režīms pārstāj darboties, ja papildu buferis izraisa šķiedru šķērsošanu, saspiestu atslābumu vai traucējumus paplātes vākā. Tajā brīdī korpusa ģeometrija ir kļuvusi par kontrolējošo mainīgo.
Kad 250 µm bizēm ir lielāka jēga
A 250um šķiedras bizekļūst par spēcīgāku izvēli, ja maršrutēšanas blīvums ir ierobežojums un pats korpuss nodrošina nepieciešamo mehānisko aizsardzību.

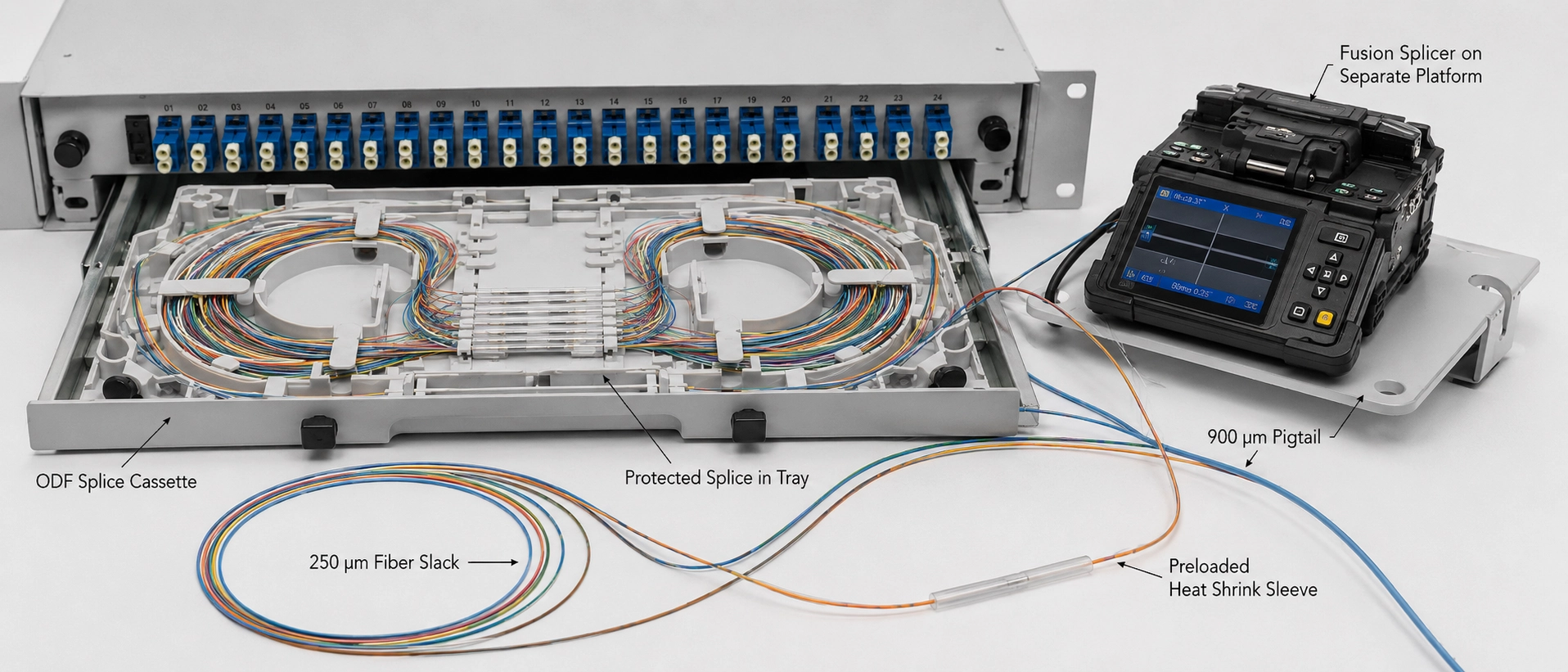

Augsta{0}}blīvuma savienojuma kasetes
Aizsargātāšķiedru bize savienojuma kaseteidizains, 250 µm maršrutēšana samazina atsevišķu šķiedru aizņemto tilpumu un atstāj vairāk vietas ap savienojuma turētājiem un brīviem{1}}glabāšanas ceļiem.
Šeit noder 12,96 × ģeometriskais salīdzinājums. Tas neparedz kasešu ietilpību. Tas izskaidro, kāpēc 650 µm diametra atšķirība kļūst svarīga, ja to atkārto daudzās atsevišķās maršrutēšanas sadaļās.
Nosacījums ir mehāniska aizsardzība. 250 µm pārklātai šķiedrai jāpaliek kontrolētā šķiedras{2}}pārvaldības ceļā. Neaizsargātas 250 µm šķiedras pārvietošana ārpus kasetes tikai nomaina blīvuma problēmu pret mehānisku -riska problēmu.
Lentes un masu{0}}sintēzes arhitektūra
Masas-sintēzes sistēmas ir izstrādātas, lai darbplūsmā kopā pārvietotu vairākas šķiedras. Atsevišķi 900 µm buferi var darboties pret šo blīvuma priekšrocību.
Mūsu nostāja ir precīzāka nekā parastais noteikums "900 µm telpās, 250 µm ārā":izvēlieties prezentāciju, ko izmanto savienojuma arhitektūra, nevis ēkas robežu.
Labākajā komplektācijā var izmantot abus izmērus
A 250um vs 900um šķiedras bizemontāžai nav nepieciešams vienāds aizsardzības diametrs no savienotāja līdz savienojumam. Šis ir raksta vidējas-satura precīzās-atbilstības enkurs, taču tajā ir aprakstīta arī svarīga fiziskā noformējuma iespēja.
Hibrīda kasete var novirzīt 900 µm buferšķiedru no savienotāja vai adaptera paneļa caur zonu, kur tehniķi apstrādā atsevišķas šuves, pēc tam noteiktā aizsargātā vietā kasetes iekšpusē pāriet uz 250 µm pārklātu šķiedru savienojuma un atslābuma{2}} uzglabāšanas apgabalam. Savienojuma-sānu sadaļa iegūst maršrutēšanas blīvumu, nepiespiežot savienotāja-sānu sekciju atteikties no apstrādes aizsardzības.
Tas ir noderīgi, ja viena segas diametra specifikācija tiek lūgta, lai atrisinātu divas dažādas mehāniskās prasības. Gala pusei ir nepieciešama apstrādes aizsardzība, savukārt savienojuma pusei var būt nepieciešams maršrutēšanas blīvums.
Tāpēc iepirkumam "250 vai 900 µm?" dažreiz ir nepilnīgs. Zīmējumā jānorāda, kur sākas un beidzas katra šķiedra un vai pāreja joprojām ir aizsargāta ar kasete.
Instalēšanas problēmas, kas parasti parādās pēc iepirkuma
Tehniski saderīga šķiedras specifikācija joprojām var radīt nevajadzīgus lauku darbus, ja noņemšanas darbība, aizsardzība pret savienojumu un paplātes ģeometrija tiek pārbaudīta tikai pēc materiāla saņemšanas.
Svītrojamība ir daļa no specifikācijas
Divas šķiedras, kas tiek pārdotas kā 900 µm, sagatavošanas laikā var izturēties atšķirīgi, jo nominālais ārējais diametrs nenorāda, cik spēcīgi buferis ir saistīts ar pamata pārklājuma šķiedru.
Ja cieši turēto buferi nevar tīri noņemt vajadzīgajā sagatavošanas garumā, tehniķi nedrīkst to kompensēt ar spēcīgāku vienu vilkšanu. Īsāki atdalīšanas segmenti samazina atklātajai šķiedrai pielikto slodzi. Ja sagatavošana joprojām ir nekonsekventa, pirms ražošanas uzstādīšanas ir jāpārskata noņemšanas instruments un bufera konstrukcija.
Par a900um šķiedras bize piegādātājsTāpēc RFQ vien "900 µm" ir nepilnīgs. Norādiet bufera konstrukcijas vai sagatavošanas prasību un apstipriniet, ka paredzētā noņemšanas metode ir ar to saderīga.
Savienojuma aizsargiem ir jāatbilst paplātes turētājam
Kausēšanas savienotājs apstrādā sagatavoto stiklu, bet paplātei pēc tam ir jāpārvalda aizsargātais savienojums. Tādējādi aizsarga izmēri, uzmavas turētājs un maršrutēšanas ceļš veido vienu mehānisku sistēmu.
Pirms uzmavu pasūtīšanas pārbaudiet savienojuma turētāja atbalstītā aizsarga izmērus. Aizsargs, kas pilnībā neietilpst turētājā, var novirzīt šķiedras pāreju uz paplātes sienu un radīt nevajadzīgu izliekumu tieši blakus aizsargātajam savienojumam.
Tas ir noderīgāk nekā pieņemt, ka garāks aizsargs ir automātiski drošāks.
Pārbaudiet paplāti ar aizvērtu vāku
Maršrutēšanas izkārtojums, kas ir piemērots, kamēr kasete ir atvērta, ne vienmēr ir pabeigta instalācija.
Pēc tam, kad savienojumi, aizsargi un atslābums ir uzglabāti, pārbaudiet, vai vāka aizvēršana nesaspiež cilpas, nepaceļ šķiedras no fiksatoriem vai nerada asu pāreju blakus aizsargam. Šeit bufera izvēle vairs nav kataloga salīdzināšana un kļūst par korpusa{1}}projekta lēmumu.

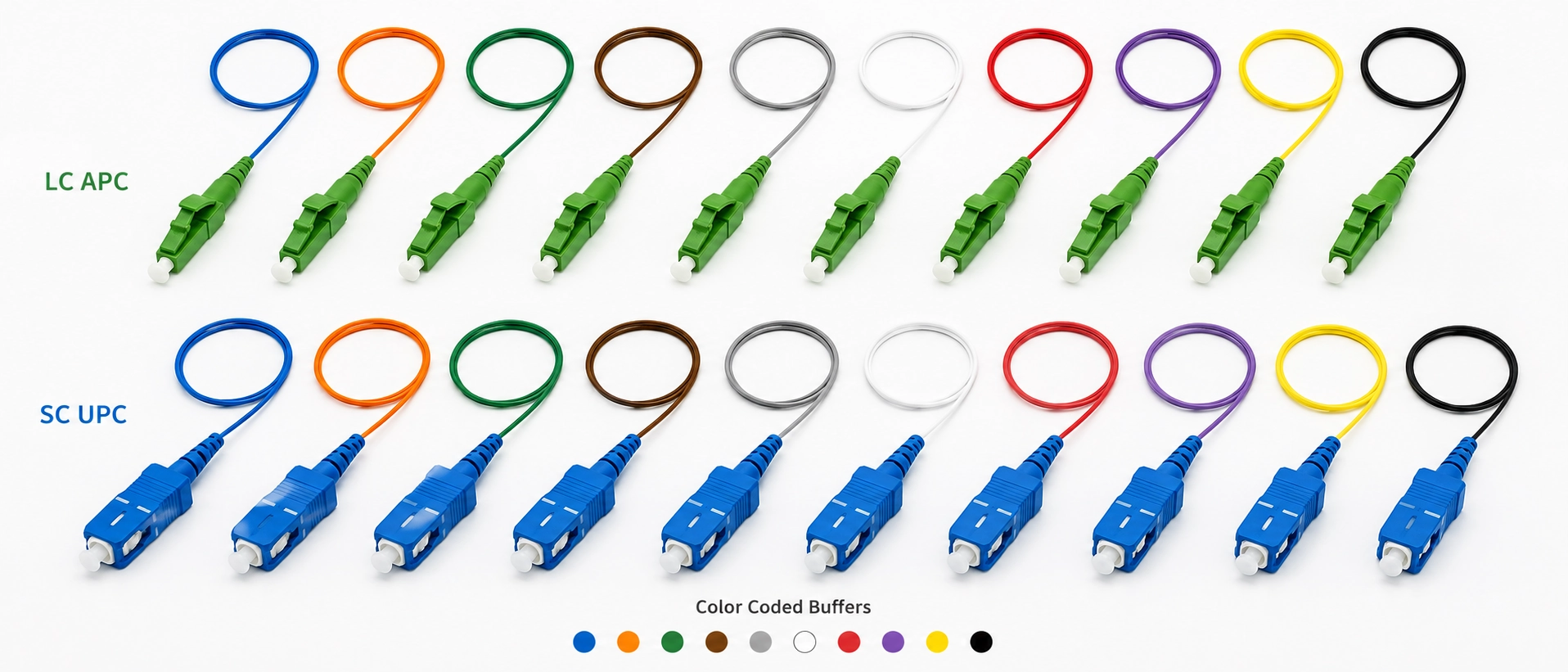

Ko mēs uzliktu Fiber Pigtail piedāvājumam
Par apielāgota šķiedru bizes montāža, norādot tikai "250 µm" vai "900 µm", vairāki mainīgie paliek neatrisināti. Divas kotācijas var atbilst nominālajam diametram, vienlaikus atšķiras pēc šķiedras veida, sloksnes uzvedības, savienotāja konstrukcijas, identifikācijas un to, kā komplekts faktiski atbilst paredzētajai paplātei.
Ražošanas piedāvājumā ir jādefinē:
- Optiskās šķiedras veids, piemēram, OS2/G.652.D, G.657.A1/A2, OM3 vai OM4.
- Šķiedru noformējums: 250 µm pārklāta šķiedra, 900 µm buferšķiedra vai noteikta pāreja starp tām.
- Savienotāja veids, piemēram, LC, SC vai FC.
- Polijas tips, UPC vai APC, ja piemērojams.
- Šķiedru skaits un identifikācija/krāsu secība. Ja identifikācijai ir jāatbilst kabeļu iekārtai, skaidri definējiet konvenciju. Mūsuoptiskās šķiedras krāsu koda rokasgrāmatapārklāj šo slāni.
- Bīģes garums un nepieciešamā pielaide.
- Optiskie pieņemšanas kritēriji gatavam savienotājkomplektam.
- Instalācijas vide un korpusa veids, piemēram, ODF, savienojuma kasete, FTTH gala kaste vai ārējais{0}}iekārtas aizvēršanas interfeiss.
Šie lauki novērš specifikācijas neskaidrības, taču tie joprojām nevar pierādīt, ka komplekts fiziski šķērsos noteiktu korpusu.
Par ašķiedru bize telekomunikāciju uzstādīšanai, paplātes zīmējuma vai skaidra maršruta fotoattēla pievienošana piedāvājumam sniedz piegādātājam informāciju, ko nevar sniegt teksta specifikācijā: savienotāja izejas virzienu, bufera pārejas vietu, uzmavas -turētāja ģeometriju un pieejamo ceļu atslābuma glabāšanai.
Izvēlieties pēc izvietošanas arhitektūras, nevis pēc ieraduma
| Izvēršanas situācija | Sākuma izvēle | Inženiertehniskais iemesls |
|---|---|---|
| 250 µm OSP stumbrs parastā ODF | 900 µm bize | Vieglāka individuāla apstrāde; Savienojums no 250 µm-līdz 900 µm ir normāli |
| Zema-skaita FTTH kaste ar atbilstošu maršrutēšanas telpu | Parasti 900 µm | Maksimālais blīvums reti ir kontroles ierobežojums |
| Kompakta augsta{0}}blīvuma kasete | Vispirms novērtējiet 250 µm | Samazina maršrutēšanas apjomu aizsargātā telpā |
| Lentes vai{0}}masas saplūšanas izkārtojums | 250 µm/lentes arhitektūra | Saglabā savienojuma metodes blīvuma priekšrocības |
| Šķiedra atkārtoti apstrādāta ārpus aizsargātas paplātes | Ne vienam, ne otram nevajadzētu būt noklusējuma iestatījumam | Izmantojiet atbilstošu apvalku vai mehāniski aizsargātu auklu |
Visnoderīgākais signāls, ka 900 µm noklusējuma vērtība ir sabojājusies, nav patvaļīgs šķiedru{1}}skaitīšanas slieksnis. Tas ir maršrutēšanas konflikts. Ja plānotās 900 µm sekcijas novērš nepieciešamo atslābumu, aizsarga izvietojumu vai pārsega atstarpi, kas pastāv paplātes iekšpusē, novērtējiet 250 µm arhitektūru.
Pirms liela{0}}skaita izlaišanas250um vs 900um šķiedras bizespecifikāciju, salīdziniet to ar reālo paplātes zīmējumu. Savienotāja izejai, uzmavas -turētāja pozīcijai, bufera pārejai un saglabātajai atslābumam ir jādarbojas vienlaikus pēc vāka aizvēršanas.
Ja instalācijai patiešām ir nepieciešama apvalka aukla, nevis bize, FB{0}}LINKoptisko šķiedru kabeļu konfigurācijasaptver attiecīgo savienotāju, šķiedru un aizsardzības iespējas.
FAQ
Kāda ir galvenā atšķirība starp 250 µm un 900 µm šķiedras bizi?
900 µm bize pievieno aizsargbuferi ap aptuveni 250 µm pārklāto šķiedru, tāpēc praktiskās atšķirības ir apstrāde, mehāniskā aizsardzība, noņemšana un paplātes blīvums, nevis optiskā veiktspēja.
Vai es varu sapludināt 250 µm šķiedru ar 900 µm bizi?
Jā. Ja pamatā esošās optiskās šķiedras ir savietojamas, aizsargslāņi tiek noņemti no savienojuma zonas, pirms tiek sapludinātas sagatavotās stikla šķiedras.
Vai 900 µm bizei ir mazāks ievietošanas zudums?
Nē. Bufera diametrs pats par sevi nesamazina ievietošanas zudumus; optiskā veiktspēja ir atkarīga no šķiedru saderības, savienojuma kvalitātes, savienotāja kvalitātes un pārējā optiskā ceļa.
Kurš bufera izmērs ir labāks{0}}augsta blīvuma savienojuma kasetei?
250 µm šķiedru bize parasti ir labāks sākumpunkts, ja primārais ierobežojums ir aizsargāta maršrutēšanas vieta, savukārt 900 µm ir praktiski, ja tiek risinātas lielākas lietas un ir pieejama pietiekami daudz vietas.
Kādu bufera izmēru man vajadzētu izmantot standarta ODF?
900 µm bize parasti ir praktiska standarta ODF ar atbilstošu maršrutēšanas vietu un individuālu saplūšanu.
Pirms iesaldējat pigtail specifikāciju
Bufera lielums ir jānosaka, pirms bize kļūst par fiksētu pirkuma{0}}pasūtījuma rindas vienību. Šajā posmā paplāte, uzmavas turētājs, noņemšanas darbplūsma un maršrutēšanas ceļš jau var būt noteikuši, kura prezentācija ir praktiska.
Par faktisko250um vs 900um šķiedras bizeprojektu, sniedziet FB-LINK savienotāju un pulējumu, optiskās šķiedras specifikāciju, nepieciešamo šķiedru noformējumu, šķiedru skaitu, šķiedru garumu un paplātes vai korpusa zīmējumu. Šīs ievades ļauj pārskatīt piedāvāto konstrukciju, lai tā atbilstu savienojuma-puses un beigu-puses prasībām, pirms specifikācija tiek iesaldēta.
Ja ir nepieciešama projekta-konkrēta bize testa dokumentācija, noņemšanas izturēšanās vai montāžas pielaides, skaidri norādiet tās piedāvājumā un lūdziet apstiprinājumu pret precīzu piedāvāto bizes konstrukciju. Nedomājiet, ka testa apgalvojums, kas publicēts par citu šķiedru komplektu, automātiski attiecas uz iegādāto bizi.
