In anFBT sadalītājs pret PLC sadalītājuSalīdzinājumam, neviena no tehnoloģijām nav automātiski labāka katram šķiedru tīklam. FBT parasti ir pirmā iespēja novērtēt, ja projektam ir nepieciešams mazs portu skaits, noteikts viļņa garuma logs vai nevienlīdzīgs sadalījums, piemēram, 10/90. PLC parasti ir labākā izvēle vienādam, augsta-blīvuma sadalīšanai, plaša viļņa garuma pārklājumam un konsekventai izvades veiktspējai FTTH un PON tīklos.
Lēmumam nevajadzētu būt balstītam tikai uz tehnoloģijas nosaukumu vai vienības cenu. Portu skaits, sadalītais modelis, maksimālais ievietošanas zudums, viendabīgums, darbības viļņu garumi, iepakojuma veids, savienotāja zudums un viss optiskais budžets ietekmē to, vai sadalītājs ir piemērots.
Lasītāji, kuriem nepieciešams plašāks ievads, vispirms var to pārskatītrokasgrāmata par optisko sadalītāju veidiem un darbības principiem. Turpmākajās sadaļās ir īpaši uzsvērts, kā FBT un PLC dizaini atšķiras un kā šīs atšķirības pārvērst par aizstāvamu izvēli.
FBT vai PLC: ātrās atlases rokasgrāmata
| Projekta prasība | Vispirms jānovērtē tehnoloģija | Iemesls |
|---|---|---|
| Nevienlīdzīgs sadalījums, piemēram, 5/95, 10/90 vai 20/80 | FBT | FBT savienotāji parasti ir paredzēti asimetriskai optiskās jaudas sadalei. |
| Vienkāršs 1 × 2 sadalījums noteiktā viļņa garumā | FBT vai PLC | Abi var darboties; salīdziniet garantētos zaudējumus, joslas platumu, paketi un kopējās instalētās izmaksas. |
| Vienāds 1×8, 1×16, 1×32 vai 1×64 sadalījums | PLC | PLC tehnoloģija ir labi piemērota kompaktai, lielai{0}}skaitīšanai un vienmērīgai vienādai sadalīšanai. |
| FTTH tīkls, kas atbalsta vairākus PON viļņu garuma plānus | PLC | Platjoslas PLC produkti parasti tiek norādīti plašā viena režīma{0}}darbības diapazonā. |
| Uzraudzības krāns, kuram ir jāsaglabā lielākā daļa jaudas caurbraukšanas ceļā | FBT | Asimetriskā savienojuma attiecība uzraudzībai var rezervēt tikai nelielu procentuālo daļu. |
| Āra skapis vai aizdare | Kvalificēta pabeigta montāža | Piemērotība lietošanai ārpus telpām ir atkarīga no iepakojuma, blīvējuma, drošības un kvalifikācijas, nevis tikai no PLC vai FBT tehnoloģijas. |
| Zemākā sākotnējā komponenta cena | Projekta{0}}konkrēts salīdzinājums | Savienojumi, lauka savienošana, korpusa telpa, pārbaudes prasības un nomaiņas darbs var atsvērt tukšas sastāvdaļas cenu. |
Ko dara optiskais sadalītājs?
Optiskais sadalītājs ir pasīvs komponents, kas sadala ieejas optisko jaudu starp divām vai vairākām izejas šķiedrām. Tas nepastiprina, neatjauno vai elektroniski nepārslēdz signālu. Tāpēc katra izeja saņem mazāku optisko jaudu nekā ieeja, pat ja pašai ierīcei nav ražošanas zudumu.
Optiskie sadalītāji tiek izmantoti FTTH, GPON, XGS-PON, optiskajos izplatīšanas tīklos, uzraudzības saitēs un citās daudzpunktu sistēmās. Konfigurācijas var rakstīt kā 1 × 2, 1 × 8 vai 2 × 16, kur pirmais cipars identificē ievades skaitu, bet otrais norāda izvades skaitu.
Noteikumisavienotājsunsadalītājsdažreiz pārklājas. Savienotājs var apvienot vai sadalīt optisko jaudu, savukārt sadalītāju parasti izmanto, ja galvenais mērķis ir sadale vairākām izejām. Detalizētāku skaidrojumu par šo ierīču koplietotajiem parametriem skatiet šajā rokasgrāmatāoptiskās šķiedras savienotāja un sadalītāja specifikācijas.

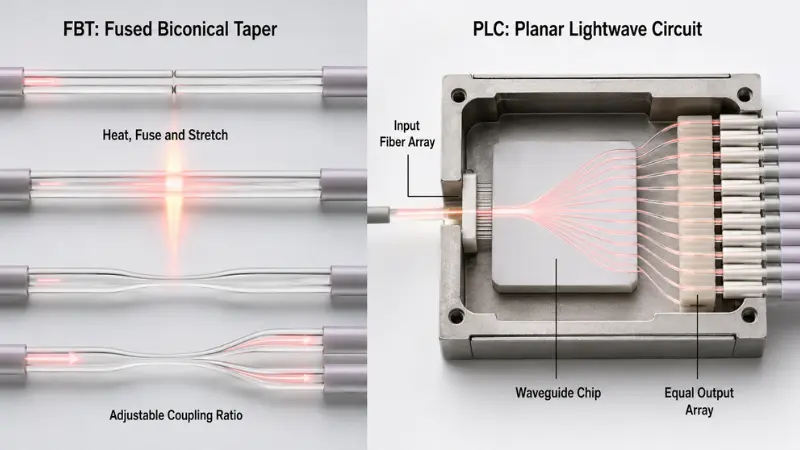

Kā darbojas FBT un PLC sadalītāji?
FBT sadalītāja tehnoloģija
FBT apzīmēKausēts bikonisks konuss. Ražošanas laikā divas vai vairākas optiskās šķiedras tiek izlīdzinātas, uzkarsētas, sapludinātas un izstieptas, lai izveidotu konusveida savienojuma reģionu. Ražošanas process kontrolē optiskās jaudas pārnešanu starp šķiedrām.
Tā kā savienojumu var regulēt, FBT ierīces ir īpaši noderīgas nevienlīdzīgām attiecībām. Komerciālie produkti var būt paredzēti 50/50, 40/60, 20/80, 10/90 vai citam noteiktam sadalījumam. Piemēram, AFL publicē kausētus platjoslas savienotājus ar pieejamo savienojuma attiecību no 5% līdz 50%. Šis ir produktu-ģimenes piemērs, nevis universāla specifikācija katrai FBT ierīcei.AFL oficiālā platjoslas savienotāja informācijasniedz atbilstošo darbības jomu un informāciju par kvalifikāciju.
Kompakts1 × 2 FBT optiskās šķiedras sadalītājstāpēc tas var būt piemērots pārraudzības krānam, maza{0}}skaita atzaram vai lietojumprogrammai, kur diviem ceļiem ir nepieciešami dažādi jaudas līmeņi.
FBT veiktspēja joprojām ir jānovērtē no faktiskās datu lapas. Daži produkti ir optimizēti noteikta viļņa garuma logiem, bet ir pieejami arī kvalificēti platjoslas dizaini. Nav pareizi pieņemt, ka katram FBT sadalītājam ir vienāds viļņa garuma jutīgums, temperatūras diapazons vai portu skaita ierobežojums.
PLC sadalītāja tehnoloģija
PLC apzīmēPlakanā gaismas viļņu ķēde. PLC sadalītājs izmanto optiskos viļņvadus, kas izveidoti uz mikroshēmas. Ievades šķiedru bloks un izvades šķiedru bloks ir precīzi saskaņoti ar mikroshēmu, savienoti un aizsargāti gala iepakojuma iekšpusē.
Šī struktūra ir labi piemērota vienlīdzīgai jaudas sadalei daudzās izejās. Piemēram, publicētā AFL PLC sadalītāju saime nosaka darbību 1260–1650 nm, pat sadalot pa norādīto joslas platumu, zemu PDL un konfigurācijām, kas sniedzas no 1 × 4 līdz 2 × 32. Šie skaitļi attiecas uz šo produktu saimi, un tos nevajadzētu uzskatīt par garantijām katram PLC sadalītājam.AFL PLC sadalītāja specifikācijaarī norāda, ka tajā norādītajās ievietošanas{0}}zaudējumu vērtībās nav iekļauti savienotāji.
Pircēji var pārskatīt pieejamosPLC sadalītāja produktu klāstssaskaņojot portu skaitu, savienotāju, bizes un iepakojuma prasības.

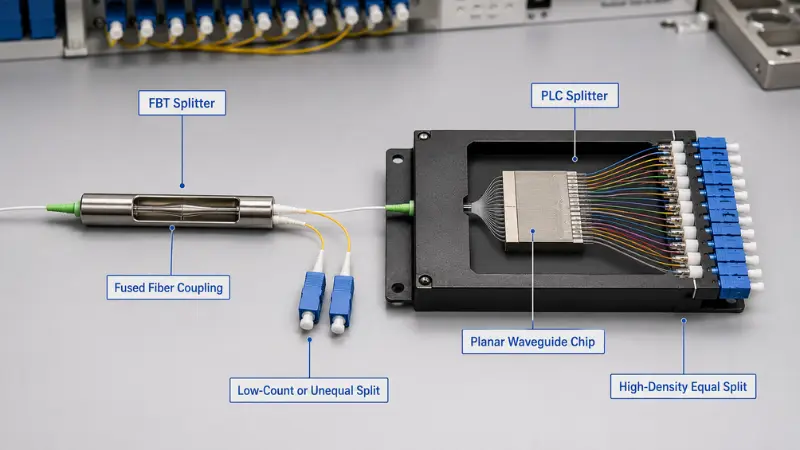

FBT sadalītāja un PLC sadalītāja salīdzinājums
| Salīdzināšanas faktors | FBT sadalītājs | PLC sadalītājs |
|---|---|---|
| Optiskā struktūra | Kausētas un konusveida optiskās šķiedras | Viļņvada ķēde ar izlīdzinātiem ieejas un izejas šķiedru blokiem |
| Tipisks šķelšanās raksts | Vienlīdzīgi vai nevienlīdzīgi | Visbiežāk vienādi |
| Spēcīgākais pielietojums | Mazs-zaru skaits un asimetrisks krāni | Vienlīdzīgs, augsta{0}}blīvuma sadalījums |
| Viļņa garuma uzvedība | Tas ir ļoti atkarīgs no izvēlētā produkta dizaina un viļņa garuma loga | Platjoslas produkti parasti ir pieejami vienmoda piekļuves{0}}tīklos |
| Liels izlaides skaits | Var būt nepieciešami vairāki sapludināti posmi, palielinot kumulatīvos zudumus un montāžas sarežģītību | Labi piemērots kompaktām konfigurācijām ar lielu{0}}portu-skaitījumu |
| Ostas vienveidība | Produktam-raksturīgs un grūtāk vadāms daudzās kaskādes izvadēs | Parasti tas ir labāk piemērots daudzu vienādu izvadu vienveidības kontrolei |
| Iepakojuma izmērs | Maza-skaita ierīces var būt kompaktas; vairākiem posmiem var būt nepieciešams vairāk vietas | Lielu izvades daudzumu var iepakot kompaktos moduļos |
| Temperatūra un vides rādītāji | Atkarīgs no iepakojuma un kvalifikācijas | Atkarīgs no iepakojuma un kvalifikācijas |
| Izmaksu tendence | Var būt ekonomisks vienkāršiem{0}}maziem vai nevienlīdzīgiem dizainiem | Bieži vien nodrošina labāku vērtību, palielinoties vienādam portu skaitam un blīvumam |
| Kopīga tīkla izmantošana | Uzraudzība, pieskārienu arhitektūras un izvēlētā zemā{0}}skaita izplatīšana | FTTH, GPON, XGS{0}}PON un augsta-blīvuma ODN sadalījums |
Tabulā ir aprakstītas projektēšanas tendences, nevis līgumiski ierobežojumi. Zemas-kvalitātes PLC sadalītājs var darboties sliktāk nekā labi-kvalificēts FBT savienotājs. Tehnoloģijas marķējums neaizstāj pilnīgu specifikāciju un testa ziņojumu.
Optiskie parametri, kas nosaka veiktspēju
| Parametrs | Ko Tas Nozīmē | Kā to salīdzināt |
|---|---|---|
| Maksimālais ievietošanas zudums | Lielākais pieļaujamais zudums no ieejas uz izvades portu | Izmantojiet garantēto maksimālo vērtību un pārbaudiet, vai ir iekļauti savienotāji. |
| Vienveidība | Zaudējumu atšķirība starp labākajiem un sliktākajiem izvades portiem | Izmantojiet ne tikai vidējo izejas jaudu, bet arī maksimāli pieļaujamās izmaiņas. |
| PDL | Zaudējumu variācijas, ko izraisa polarizācijas stāvokļa izmaiņas | Salīdziniet maksimālo PDL norādītajā viļņa garuma un temperatūras diapazonā. |
| Atdeves zaudējums | Optiskā atstarojuma mērs, kas atgriežas avota virzienā | Lielākas atdeves{0}}zaudējumu vērtības parasti norāda uz mazāku atspoguļojumu. |
| Virzība | Izolācija starp optiskajiem ceļiem vai izvades portiem | Pārbaudiet garantēto minimālo vērtību un piemērojamos testa nosacījumus. |
| No viļņa garuma{0}}atkarīgs zaudējums | Ievietošanas zudumu izmaiņas visā darbības viļņa garuma diapazonā | Apstipriniet visu darbības joslu, nevis pārbaudiet tikai vienu testa viļņa garumu. |
| No temperatūras{0}}atkarīgi zudumi | Izmaiņas ievietošanas zudumā, mainoties komponenta temperatūrai | Nejauciet norādīto darbības diapazonu ar garantēto optisko stabilitāti šajā diapazonā. |
| Savienotāja zudums | Papildu zaudējumi, ko radīja rūpnīcā{0}}instalētie savienotāji un lauka savienošana | Pārbaudiet, vai sadalītāja specifikācija attiecas uz tukšu šķiedru, bizēm vai pilnīgu savienotāju komplektu. |
Ievietošanas zudums ir pelnījis īpašu uzmanību. Publicētā vērtība var raksturot tikai tukšo sadalītāju, savukārt cits piegādātājs var ietvert rūpnīcas{1}}instalētos savienotājus. Šīs divas vērtības nevar tieši salīdzināt.
Savienotāja pulēšana ietekmē arī atstarošanas un pārošanās saderību. SC/APC ir izplatīta piekļuves tīklos, kur atstarošanas kontrole ir svarīga, taču pareizajam interfeisam ir jāatbilst aprīkojumam, adapterim un esošajai iekārtai. APC un UPC gala virsmas nedrīkst būt tieši savienotas. Šī rokasgrāmata, laiPC, UPC un APC savienotāju pulēšanaizskaidro mehāniskās un atdeves{0}}zaudējumu atšķirības.
Kā sadalījuma attiecība ietekmē optiskos zudumus?
Pat ideālam pasīvajam sadalītājam ir jāsadala pieejamā jauda. Vienādam 1 × N sadalītājam teorētiskais sadalīšanas zudums ir:
Ideāls sadalīšanas zudums=10 × log10(N)
| Vienlīdzīga sadalīšana | Aptuvenais ideālais zaudējums |
|---|---|
| 1×2 | 3,0 dB |
| 1×4 | 6,0 dB |
| 1×8 | 9,0 dB |
| 1×16 | 12,0 dB |
| 1×32 | 15,1 dB |
| 1×64 | 18,1 dB |
Tie ir matemātiskie minimumi. Faktiskais maksimālais ievietošanas zudums ir lielāks, jo ražotā ierīce rada pārmērīgu zudumu, pārejas zudumu un, ja piemērojams, savienotāja zudumu.
Reprezentatīvās produktu iespējas ietver a1 × 2 PLC sadalītājs, 1 × 8 PLC sadalītājs, 1×16 PLC sadalītājs, 1×32 PLC sadalītājsun1×64 PLC sadalītājs. To faktiskās robežas ir jāņem no atbilstošās apstiprinātās specifikācijas, nevis no iepriekš minētās teorētiskās tabulas.

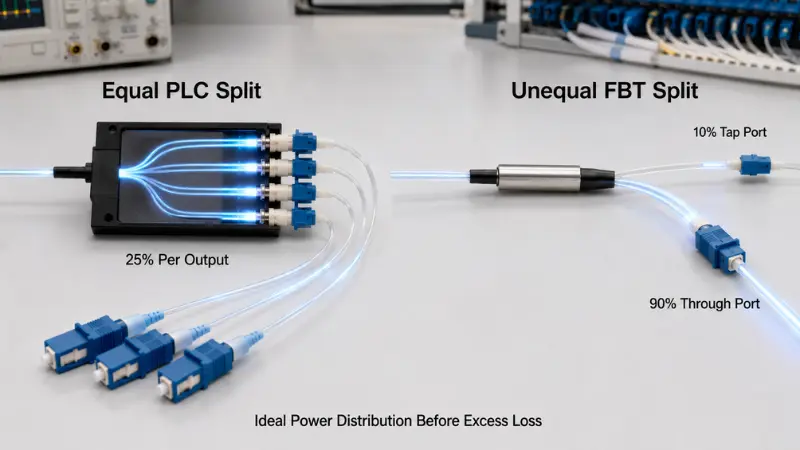

Nevienlīdzīgi FBT dalītie zaudējumi
Par nevienlīdzīgu zaru, kas saņem daļupno ieejas jaudas ideālais zaru zudums ir:
Ideāls zaru zudums=−10 × log10(p)
Teorētiskai dalīšanai 10/90:
- 10% atzaram ideāls zudums ir 10,0 dB.
- 90% atzaram ideāls zudums ir aptuveni 0,46 dB.
Reālais ievietošanas zudums abos ceļos būs lielāks, jo savienotājam ir pārmērīgs zudums un atļautā savienojuma{0}}attiecības pielaide. Tāpēc pirkuma specifikācijā ir jāidentificē pieslēgvieta, caurejoša pieslēgvieta, savienojuma pielaide un maksimālais zudums katram ceļam.
Šī atšķirība ir iemesls, kāpēc FBT joprojām ir aktuāls garās vai sazarotās piekļuves izkārtojumos. Detalizētāka diskusija par lietojumprogrammu ir pieejama šajā rokasgrāmatānelīdzsvarota sadalīšana lauku FTTH projektiem.

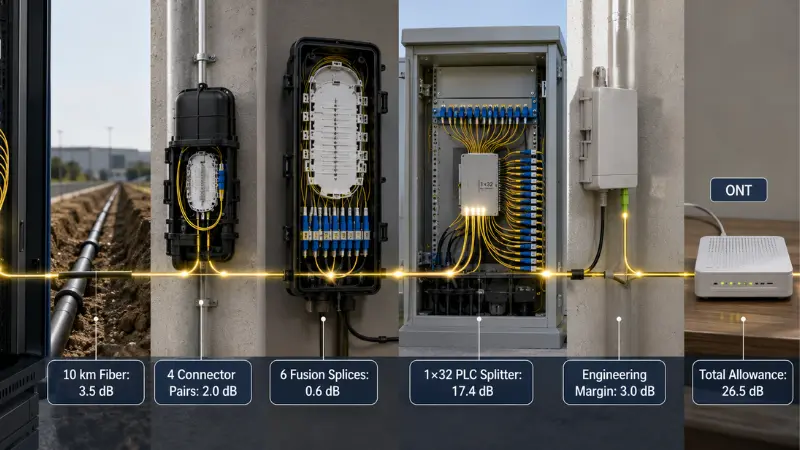

Nostrādāts piemērs: 1 × 32 PLC optiskais budžets
Tālāk ir sniegts ilustratīvs aprēķins, nevis universāls PON dizains. Katra vērtība ir jāaizstāj ar faktisko kabeļa, komponentu un aprīkojuma specifikāciju projektam.
| Zaudējuma vienība | Pieņēmuma piemērs | Aprēķinātais pabalsts |
|---|---|---|
| Šķiedru vājināšanās | 10 km × 0,35 dB/km | 3,5 dB |
| Savienotie savienotāju pāri | 4 × 0,5 dB | 2,0 dB |
| Kodolsintēzes savienojumi | 6 × 0,1 dB | 0,6 dB |
| 1×32 PLC sadalītājs | Maksimālais 17,4 dB, pamatojoties uz vienu publicētu -sadalītāju produktu saimi | 17,4 dB |
| Inženiertehniskā un novecošanas robeža | Projekta pieņēmums | 3,0 dB |
| Kopējā ceļa piemaksa | 26,5 dB |
17,4 dB sadalītāja skaitlis nāk no vienas AFL PLC datu lapas, un tajā nav iekļauti savienotāji. Tas ir iekļauts tikai, lai parādītu aprēķina metodi.
Ja atlasītā OLT un ONT kombinācija nodrošina pārbaudītu 29 dB optisko budžetu piemērojamos darbības apstākļos, šis piemērs atstāj 2,5 dB pēc norādītās inženierijas pielaides. Ja aprīkojuma budžets ir mazāks, ceļš ir garāks vai tiek pievienoti papildu savienojumi, dizains var neizdoties.
Pareizam aprēķinam jāizmanto:
- Maksimālais komponentu zudums, nevis tipisks zudums
- Garākais plānotais optiskais ceļš
- Sliktākais sadalītāja izvades ports
- Pareiza no viļņa garuma{0}}atkarīgā šķiedras vājināšanās
- Visi savienotāji, adapteri un savienojuma punkti
- Faktiskā OLT un ONT optiskā klase
- Saskaņota inženiertehniskā un novecošanas robeža
Centralizēta vs kaskādes sadalīšana
| Arhitektūra | Priekšrocības | Riski un kompromisi{0}} |
|---|---|---|
| Centralizēta sadalīšana | Viens galvenais sadalītāja posms, vienkāršāka zaudējumu uzskaite, vieglāka ostas pārvaldība un mazāk pasīvo posmu | Var būt nepieciešams vairāk sadales šķiedras un rūpīga centrālā sadalītāja atrašanās vietas novietošana |
| Kaskādes sadalīšana | Var novietot mazākus sadalītos posmus tuvāk abonentu grupām un atbalstīt izplatītus tīkla izkārtojumus | Pievieno sadalītāja posmus, savienojuma punktus, kumulatīvos liekos zaudējumus un traucējummeklēšanas sarežģītību |
1 × 4 sadalītājs, kam seko 1 × 8 sadalītājs, rada kopējo 1 × 32 sadalījumu, taču ceļa zudums neaprobežojas tikai ar 15,1 dB ideālo 1 × 32 sadalījumu. Projektam ir jāpievieno norādītais abu sadalītāja posmu ievietošanas zudums, kā arī savienojumi un savienojumi starp tiem.
CommScope dokumentē maza{0}}skaita PLC moduļus sadalītās sadalītās arhitektūrās, kur tālāk ārējā rūpnīcā ir uzstādīta cita sadalītāja stadija. Tas parāda, ka maza -skaitījuma PLC produktus var izmantot arī kaskādes dizainā; arhitektūru nevajadzētu izsecināt tikai no tehnoloģijas nosaukuma.
Kad FBT sadalītājs ir labāk piemērots?
FBT vispirms jānovērtē, ja nepieciešamais jaudas sadalījums ir nevienmērīgs. Krānu, inscenētu lauku filiāļu uzraudzība un saiknes ar apzināti atšķirīgiem filiāļu budžetiem ir spēcīgāki iemesli, lai izvēlētos FBT, nekā vienkārša pirkuma cenas salīdzināšana ar PLC.
FBT var būt piemērots arī zemam-skaita sadalījumam skaidri noteiktā viļņa garumā, it īpaši, ja projektam nav nepieciešama plaša vairāku-viļņu garuma saderība vai turpmāka migrācija pa to pašu pasīvo ceļu.
Pirms apstiprināšanas pārbaudiet:
- Izstrādāts viļņa garuma logs
- Savienojuma attiecība un attiecības pielaide
- Maksimālais ievietošanas zudums katrai izvadei
- Atdeves zudums un virzība
- No temperatūras{0}}atkarīgā veiktspēja
- Iepakojums, šķiedru aizsardzība un savienotāja veids
Nenoraidiet katru FBT ierīci, jo tajā tiek izmantota kausēta tehnoloģija. Pastāv kvalificēti platjoslas FBT produkti, un to veiktspēja ir jāvērtē pēc konkrētās datu lapas un uzticamības pierādījumiem. Un otrādi, neizmantojiet šaura -loga FBT produktu tīklā, kura turpmākās viļņa garuma prasības nav noteiktas.
Kad PLC sadalītājs ir labāk piemērots
PLC parasti ir praktiskāka izvēle, ja projektam ir nepieciešamas daudzas vienādas izejas, kompakts iepakojums un kontrolēta portu-līdz{1}}viendabīgums. Šie apstākļi ir izplatīti FTTH izplatīšanā, izmantojot 1 × 8, 1 × 16, 1 × 32 un 1 × 64 konfigurācijas.
PLC ir arī spēcīgāks kandidāts, ja vienai pasīvajai infrastruktūrai ir jāatbalsta vairāki piekļuves{0}}tīkla viļņa garuma plāni. Fiziskā-slāņa prasības GPON un XGS-PON ir noteiktas piemērojamajāITU-T G.984.2 GPON ieteikumsunITU-T G.9807.1 XGS-PON ieteikums. Projektētājiem vajadzētu izmantot pašreizējās aprīkojuma specifikācijas un piemērojamos ieteikumus, nevis pieņemt, ka katrs tīkls izmanto vienu un to pašu viļņa garuma plānu vai optisko budžetu.
PLC automātiski nav āra produkts. Tērauda caurule, ABS modulis vai kasete joprojām ir jāaizsargā uzstādīšanai atbilstošā korpusā. Uzticamība ir atkarīga no visas komplektācijas, ieskaitot šuves, spriedzes samazināšanas ierīces, savienotājus, adapterus, blīvējumu un vides kvalifikāciju.
Septiņu{0}}pakāpju sadalītāja atlases process
- Definējiet jaudas sadalījumu:Norādiet vienādas vai nevienādas izejas, ievades skaitu, izvades skaitu un jebkuru nepieciešamo pieskārienu vai caurlaides portu.
- Uzskaitiet katru pašreizējo un plānoto viļņa garumu:Iekļaujiet augšupējās, lejupējās, pārklājuma un migrācijas prasības.
- Izvēlieties sadalīto arhitektūru:Salīdziniet centralizētus un kaskādes dizainus, ne tikai galīgo abonentu skaitu.
- Aprēķiniet sliktāko{0}}optisko budžetu:Izmantojiet maksimālos zudumus, garāko maršrutu un vājāko sadalītāja izvadi.
- Definējiet instalēšanas vidi:Norādiet izmantošanu iekštelpās vai ārpus telpām, temperatūras diapazonu, mitrumu, korpusu, apstrādi un ekspluatācijas{0}}paredzēto kalpošanas laiku.
- Izvēlieties paketi un savienotāju:Saskaņojiet moduli ar savienojuma paplāti, spaiļu kārbu, skapi, ODF vai statīvu.
- Pārskatiet kvalitātes dokumentāciju:Pieprasiet garantētās specifikācijas, testa viļņu garumus, sērijveida ziņojumus un piemērojamos kvalifikācijas pierādījumus.
Projektiem, kas ietver sadalītājus, adapterus, siksnas, spaiļu kārbas un plākstera vadus vienā un tajā pašā materiālu sarakstā,FTTH pasīvo komponentu iepirkuma rokasgrāmatanodrošina plašāku iepirkumu sistēmu.
Iepakojuma un savienotāja izvēle
| Iepakojuma veids | Tipiska uzstādīšana | Galvenais ieguvums | Galvenais apsvērums |
|---|---|---|---|
| Kailā šķiedra | Integrēts modulis, aizsargāta savienojuma paplāte vai pielāgota montāža | Mazākais nospiedums | Nepieciešama kontrolēta apstrāde un pilnīga ārējā aizsardzība |
| Tērauda caurule vai bezbloku | Savienojuma paplāte, aizdare vai kompaktā sadales kārba | Uzlabota mehāniskā aizsardzība ar kompaktu formu | Šķiedru maršrutēšana un lieces rādiuss joprojām ir kritiski svarīgi |
| ABS modulis | Sienas kaste, skapis vai aizsargāts āra sadales korpuss | Jakas bizes un spēcīgāka komponentu aizsardzība | Patērē vairāk vietas nekā tukša vai tērauda{0}}caurules ierīce |
| LGX vai iespraudiet{0}}kaseti | Moduļu skapis, ODF vai sadales rāmis | Ātra nomaiņa, skaidra porta identifikācija un plug{0}}and-instalēšana | Nepieciešami saderīgi šasijas izmēri un adaptera izkārtojums |
| Plauktā{0}}montējamais sadalītājs | Centrālais birojs, aprīkojuma telpa vai augsta{0}}blīvuma plaukts | Organizēta piekļuve priekšpusē un liela ostas jauda | Patērē vietu plauktā un pievieno adaptera savienojumus |
Šis pārskats parPLC sadalītāja pakotņu veidivar palīdzēt saskaņot optisko komponentu ar tā korpusu. Sadalītāju, kas paredzēts sienas -piekļuves sadalei, var arī integrēt piemērotā korpusā, piemēram,24-dzīslu šķiedru sadales kārba, ja paplātes ietilpība, adapteru skaits, kabeļu maršruta un blīvējuma prasības atbilst projektam.
Savienotie sadalītāji samazina lauka{0}}savienojuma darbu un vienkāršo nomaiņu, taču katrs savienotais pāris rada zaudējumus un prasa gala-sejas pārbaudi. Nepārtrauktas saites var samazināt adaptera punktus, taču tām ir nepieciešams saplūšanas-savienošanas aprīkojums, apmācīti uzstādītāji un aizsargāta savienojuma krātuve.
Kā salīdzināt piegādātāju datu lapas?
| Pieprasāmā prece | Kas piegādātājam jānorāda | Risks, ja tā trūkst |
|---|---|---|
| Konfigurācija | 1×N vai 2×N, vienāda vai nevienāda attiecība, porta identifikācija | Piegādātā ierīce var neatbilst tīkla arhitektūrai. |
| Darbības viļņa garums | Pilnīgs garantētais viļņu garuma diapazons | Zudumi var būt pieņemami vienā viļņa garumā, bet ne visā nepieciešamajā apkalpošanas diapazonā. |
| Ievietošanas zudums | Maksimālie zaudējumi katrai konfigurācijai un savienotāji ir iekļauti | Piegādātāju piedāvājumus nevar salīdzināt vienādi. |
| Vienveidība | Maksimālā porta-uz-porta zuduma variācija | Vienai abonentu filiālei var būt ievērojami mazāka rezerve nekā citiem. |
| PDL | Maksimālā vērtība un testa apstākļi | Veiktspējas atšķirības var būt paslēptas aiz vidējā ievietošanas{0}}zaudējumu skaitļa. |
| Atdeves zudums un virzība | Garantētās minimālās vērtības | Atstarošanās un portu izolācijas veiktspēja joprojām nav zināma. |
| Temperatūras veiktspēja | Darbības diapazons un atļautās optiskās izmaiņas šajā diapazonā | Plaša temperatūras uzlīme var neliecināt par stabilu optisko veiktspēju. |
| Iepakojums un šķiedra | Izmēri, šķiedras veids, pārklājums, jaka, bizes garums un izliekuma prasības | Ierīce var neatbilst paredzētajai paplātei, kastītei vai plauktam. |
| Savienotāja specifikācija | Savienotāja veids, pulēšana, pakāpe un tas, vai testēšanā ir iekļauts savienotājs | Instalēšanas laikā var rasties negaidīti zudumi vai saderības problēmas. |
| Pārbaudes ziņojums | Testa viļņu garumi, atsevišķu portu rezultāti, sērijas numurs un pārbaudes datums | Piegādāto preci nevar izsekot pēc norādītajiem mērījumiem. |
GR-1209 un GR-1221 pretenzijas
GR-1209 un GR-1221 parasti tiek norādīti kopā, kad piegādātāji apspriež pasīvo optisko komponentu kvalifikāciju un ilgtermiņa uzticamības garantiju. Apgalvojumam, piemēram, "Saderīgs ar Telcordia", ir jānorāda:
- Piemērojamais standarts un jautājums
- Pārbaudītā produkta konfigurācija
- Pārbaužu laboratorija
- Testa apjoms un piemērojamās sadaļas
- Neatkarīgi no tā, vai rezultāts attiecas uz neapbruņotu komponentu vai visu savienoto mezglu
Ienākošā pārbaude un pārbaude
- Apstipriniet produkta identitāti:Pārbaudiet tehnoloģiju, konfigurāciju, attiecību, viļņa garumu, šķiedru, bizes garumu, savienotāja pulēšanu, sērijas numuru un etiķeti.
- Pārbaudiet iepakojumu un šķiedras:Meklējiet saspiestas caurules, vaļīgu spriedzi, asus līkumus, bojātas apvalkus, atklātu šķiedru vai nepareizu portu numerāciju.
- Pārbaudiet un notīriet savienotāju gala virsmas:Nepievienojiet piesārņotu sadalītāju testa komplektam vai dzīvajam tīklam.
- Iestatiet atsauci un izmēriet katru izvadi:Izmantojiet stabilu avotu un kalibrētu optiskās jaudas mērītāju norādītajos testa viļņu garumos. Reģistrējiet katras pieslēgvietas zudumu un aprēķiniet viendabīgumu no labākajiem un sliktākajiem rezultātiem.
- Salīdziniet rezultātus ar līgumā noteiktajiem ierobežojumiem:Neizmantojiet vispārēju interneta tabulu kā izturēšanas vai neveiksmes standartu.
- Saglabājiet izsekojamus ierakstus:Saglabājiet pirkuma pasūtījumu, partiju, sērijas numuru, testa viļņa garumu, testa aprīkojuma identifikāciju, operatoru un pārbaudes datumu.
Parasta saņemšanas pārbaude, izmantojot avota un jaudas mērītāju, var pārbaudīt ievietošanas zudumu un viendabīgumu. Lai veiktu neatkarīgu PDL, atgriešanas-zaudējumu vai vides pārbaudi, var būt nepieciešams īpašs aprīkojums, kvalificēta laboratorija vai piegādātāja kvalifikācijas ieraksti.
Piecas izplatītākās atlases kļūdas
- Izvēloties tikai pēc vienības cenas:Lētākai tukšai detaļai var būt nepieciešams vairāk lauka savienošanas, vietas korpusā, darbaspēka un problēmu novēršanas.
- Salīdzinot tipiskus zaudējumus ar maksimālo zaudējumu:Tipiska vērtība raksturo sagaidāmo veiktspēju; maksimālā vērtība nosaka līgumā noteikto limitu. Tie nav savstarpēji aizvietojami.
- Ignorējot savienotāja iekļaušanu:Tīra sadalītāja specifikāciju nevar tieši salīdzināt ar savienotu moduli, ja vien mērījumu robežas nav vienādas.
- Pieņemot, ka katrs PLC sadalītājs ir labāks:Mikroshēmu kvalitāte, šķiedru{0}}masīva izlīdzināšana, iepakojums, savienotāji un pārbaude nosaka gala rezultātu.
- Aizmirstot par nākotnes viļņu garumiem un arhitektūras izmaiņām:Sadalītājs, kas darbojas šim pakalpojumam, var ierobežot vēlāku PON migrāciju vai pārklājumu.
RFQ specifikācijas veidne
Piegādātāja pieprasījumam var pielāgot šādu bloku:
Nepieciešamā tehnoloģija: FBT / PLC / piegādātāja ieteikums
Ievades un izvades konfigurācija: 1×__ / 2×__
Sadalīšanas modelis: vienāds / nevienāds __% / __%
Darba viļņa garuma diapazons: __
Maksimālais ievietošanas zudums: __ dB, savienotāji iekļauti / izslēgti
Maksimālā vienmērība: __ dB
Maksimālais PDL: __ dB
Minimālais atdeves zudums: __ dB
Minimālais virziens: __ dB
Iepakojuma veids un izmēri: __
Šķiedras veids un bizes garums: __
Savienotāja veids un pulēšana: __
Darba un uzglabāšanas temperatūra: __
Uzstādīšanas vide: iekštelpu / āra korpuss / slēgšana / plaukts
Nepieciešamais testa ziņojums: individuāls / partija
Nepieciešamais uzticamības vai kvalifikācijas apliecinājums: __
Nepieciešamā etiķete un sērijas{0}}numura izsekojamība: __
Bieži uzdotie jautājumi
J: Kas ir labāks, FBT vai PLC?
A: FBT parasti ir labāks sākumpunkts zemam{0}}skaitījumam vai nevienlīdzīgam jaudas sadalījumam. PLC parasti ir labāks sākumpunkts vienāda, augsta{2}}blīvuma sadalīšanai plašā noteiktā viļņu garuma diapazonā. Galīgā atbilde ir atkarīga no garantētās produkta specifikācijas un pilnīga optiskā budžeta.
J: Vai PLC vienmēr ir mazāki zaudējumi nekā FBT?
A: Nē. Nenovēršamo teorētisko zudumu nosaka tas, kā tiek sadalīta optiskā jauda. PLC parasti piedāvā lielāku viendabīgumu un iepakošanas efektivitāti daudzām vienādām izvadēm, taču faktiskais ievietošanas zudums ir jāsalīdzina, izmantojot maksimālās vērtības tādos pašos testa apstākļos.
J: Vai 1 × 32 sadalītājs pievieno tikai 15,1 DB?
A: Nē. Aptuveni 15,1 dB ir ideāls matemātiskais zudums, sadalot jaudu vienādi starp 32 izejām. Faktiskais sadalītājs palielina papildu zudumus, un pilnā ceļā var būt arī savienotāji, adapteri, salaidumi, šķiedras vājināšanās un inženiertehniskā rezerve.
J: Vai FBT sadalītājus var izmantot PON tīklos?
A: Tos var izmantot, ja to sadalījuma attiecība, viļņu garuma diapazons, ievietošanas zudums, vides veiktspēja un arhitektūra atbilst tīklam. PLC ir biežāk sastopama liela-skaita vienāda FTTH sadalīšanai, taču FBT var apkalpot zemu-skaitu vai asimetriskus zarus.
J: Vai PLC sadalītājus var kaskādēt?
A: Jā. PLC sadalītājus var izmantot centralizētos vai kaskādes izkārtojumos. Katrs posms ir jāiekļauj atsevišķi optiskajā budžetā, un papildu pieslēguma punkti jāņem vērā apkopes un bojājumu izolācijā.
J: Vai man izvēlēties savienotu vai savienojamu{0}}gatavu sadalītāju?
A: Izvēlieties savienotu moduli, ja prioritāte ir ātra uzstādīšana, nomaiņa un piekļuve portam. Izvēlieties savienošanai-gatavu ierīci, kad svarīgāk ir samazināt adaptera punktus un integrēt sadalītāju aizsargātā savienojuma paliktnī.
Secinājums
Lēmums par FBT sadalītāju pret PLC sadalītāju sākas ar nepieciešamo jaudas sadali. Nevienlīdzīgs uzraudzības pieskāriens vai vienkārša zema -skaita atzara bieži norāda uz FBT. Vienāds augsta-blīvuma FTTH sadalījums, plaša viļņa garuma saderība un kontrolēta portu vienmērība parasti norāda uz PLC.
Tehnoloģiju izvēle ir tikai pirmais solis. Lai pieņemtu uzticamu lēmumu, ir nepieciešams arī maksimālais ievietošanas zudums, viendabīgums, viļņa garuma pārklājums, vides ierobežojumi, pakotne, savienotājs, testa dokumentācija un viss sliktākā-gadījuma optiskais budžets.
Šo prasību nodrošināšana piedāvājumā samazina citātu neskaidrības un atbalsta uzticamāku tīkla dizainu. Projektu pircēji variesniegt sadalītāja specifikāciju tehniskai un piedāvājuma pārbaudeikad ir definēta nepieciešamā attiecība, iepakojums, savienotājs un darbības nosacījumi.
