Rakstīts tīkla uzstādītājiem un iepirkumu komandām un pārbaudīts saskaņā ar pašreizējo MPO saskarnes standartu (IEC 61754-7) un TIA-568.3 polaritātes metodēm, lai jūs varētu pārbaudīt tehniskos punktus, nevis pieņemt tos ticībā.
MPO adapteris izskatās kā vienkāršs plastmasas savienotājs, taču liela{0}}blīvuma šķiedras savienojuma iekšpusē tas veic vienu svarīgu uzdevumu: tajā ir divi daudzšķiedru MPO savienotāji aci pret aci, lai katrs šķiedras kodols vienā mirklī sakristu ar savu partneri. Datu centrā, kur viens 1 U panelis var pārvadāt simtiem šķiedru, nepareizi izlīdzināts vai nepareizas-polaritātes adapteris ir atšķirība starp tīru saiti un stundām ilgu savienojuma izsekošanu, kas izskatās labi, bet neiztur gaismu.
Šajā rokasgrāmatā ir izskaidrots, kas ir MPO adapteris, kā tas faktiski darbojas, kādi veidi tiks parādīti datu lapā (polaritāte, šķiedru skaits, dzimums un korpuss), kā arī detalizēts veids, kā izvēlēties pareizo adapteri. Ja tas ir svarīgi, tas norāda uz saskarnes un polaritātes standartiem, lai jūs varētu apstiprināt daļu, nevis minēt.
Kas ir MPO adapteris?
MPO adapteris, kas dažreiz tiek rakstīts kā MPO/MTP adapteris, ir optiskās šķiedras savienojuma ierīce, kas paredzēta vairāku šķiedru MPO savienotājiem. Tas saņem vienu savienotāju no katras puses un notur tos pareizajā orientācijā, lai vesela rinda šķiedru, neatkarīgi no tā, vai tās ir 8, 12, 16 vai 24, tiek savienotas, izmantojot vienu kompaktu interfeisu.
Atšķirībā no avienas-šķiedras LC adapteris, kas savieno tikai divas šķiedras, MPO adapteris pārvalda visu masīvu, dažreiz divas sakrautas rindas. Tas padara to par augsta-blīvuma ielāpu mugurkaulu, kur vieta plauktā, gaisa plūsma un kabeļu maršrutēšana ir zem spiediena.

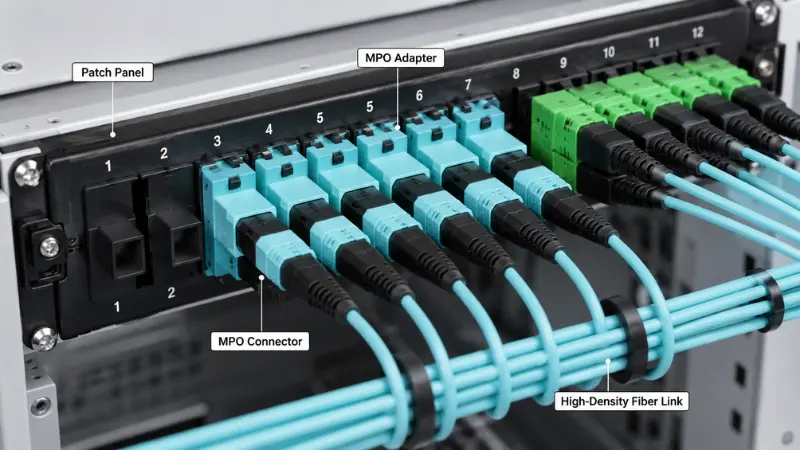

MPO adapterus parasti atradīsit datu centru ielāpu paneļos un MPO kasetēs, mugurkaula un maģistrāles kabeļos, optiskajos sadales rāmjos un migrācijas projektos, kas pārvieto 40G, 100G vai 400G dupleksās saites uz paralēlo optiku.
MPO adapteris pret MPO savienotāju
Abi termini ceļo kopā, taču tie nav viena un tā pati daļa. Savienotājs atrodas uz kabeļa; adapteris atrodas panelī.
| Vienums | MPO adapteris | MPO savienotājs |
|---|---|---|
| Galvenā funkcija | Savieno un izlīdzina divus MPO savienotājus | Pārtrauc optisko šķiedru rindu |
| Kur tas atrodas | Uzstādīts panelī, kasetē vai adaptera plāksnē | Pievienots stumbra vai plākstera kabeļa galā |
| Galvenais darbs | Notur abus savienotājus pareizajā virzienā | Pārnēsā šķiedras un savienojas ar pretējo savienotāju |
| Ko pārbaudīt | Polaritāte, taustiņu orientācija, korpusa stils, šķiedru skaits | Šķiedru skaits, dzimums, uzgaļa pakāpe, pulēšana, ievietošanas zudums |
Īsāk sakot,MPO savienotājsir daļa, kas pievienota kabelim, savukārt adapteris ir tā paneļa daļa, kas ļauj pareizi savienot divus savienotājus.
Kā darbojas MPO adapteris?
MPO adapteris ir mehāniska vadotne, nevis optiska sastāvdaļa. Tas parasti nesatur savas šķiedras. Iespiežot savienotāju no abām pusēm, adaptera korpuss fiksē to orientāciju un notur pareizo savienojuma pozīciju, lai abi uzgaļi varētu saskarties taisni.
Korpuss, atslēgas un vadotnes tapas
Katrs MPO savienotājs izmanto taisnstūrveida daudzšķiedru (MT) uzgali ar nelielu atslēgu korpusa vienā pusē. Adaptera atvere ir veidota atbilstoši šai atslēgai, tāpēc savienotājs atrodas tikai vienā virzienā. Tomēr precīzu izlīdzināšanu nodrošina paši uzgaļi. Pareizā pārī viens savienotājs ir piesprausts, tas nozīmē, ka vīrišķais savienotājs ir ar divām vadošajām tapām, bet otrs ir atsprausts, kas nozīmē, ka savienotājs ir piesprausts ar diviem vadotnes caurumiem. Tapas ieslīd caurumos un reģistrē divus uzgaļus mikronu precizitātē. TheMPO saskarnes izmērikas nosaka šo tapu un vadotnes -caurumu ģeometriju vīrišķajiem un sievišķajiem spraudņiem, ir izklāstīti IEC 61754-7, tāpēc dažādu ražotāju saderīgie savienotāji un adapteri var savstarpēji darboties.
Savienotāja dzimums nav obligāts
Tā kā izlīdzināšana ir atkarīga no tapām, kas atrodas caurumos, darba savienotajam punktam ir nepieciešams tieši viens vīrišķais un viens sievišķais savienotājs. Divi tēviņi nesēdīsies, jo nav caurumu, kur ņemt tapas, un, piespiežot tās, var sabojāt gala virsmas. Divām mātītēm vispār nav nekā, kas tās saskaņotu. Tāpēc pirms pasūtīšanas izsekojiet dzimumu visā saitē: ja jūsu bagāžnieks atrodas sievišķā pusē, kasetes vai plākstera aukla otrā pusē ir jāpievieno tapas. Adapteris nevar novērst dzimuma neatbilstību; tas satur tikai visu, ko jūs tam dodat.
MPO adaptera polaritātes un taustiņu orientācijas skaidrojums
Polaritāte ir tā MPO darba daļa, kas rada visvairāk lauka kļūdu, jo detaļas var mehāniski pielāgoties, kamēr optiskais ceļš ir nepareizs. Dupleksajā saitē viena šķiedra pārraida, bet otra uztver. Vairāku-šķiedru MPO, kas pārraida-un-uztver, ir jāiztur katra kanāla maģistrāle, kasete un ielāpu vads, tāpēc polaritāte ir visas saites, nevis viena adaptera īpašība.
A, B un C tips
TIA-568.3 apraksta trīs masīvu polaritātes veidus. Tie atšķiras ar to, kā šķiedras tiek kartētas līdz galam un kā savienotāji ir savienoti.
| Tips | Šķiedru kartēšana (kur atrodas 1. pozīcija) | Atslēgu orientācija | Kur tas der |
|---|---|---|---|
| A tips (taisns) | No 1. pozīcijas uz 1. pozīciju | Taustiņš-no augšas līdz taustiņš-uz leju | Kasešu{0}}strukturēti kabeļi; kanālam vajag vienu apgrieztu patch vadu |
| B tips (apgriezts) | No 1. pozīcijas uz 12. pozīciju | Taustiņš-līdz taustiņš-augšup | Kopējā izvēle tiešai paralēlai optikai; abos galos darbojas tie paši plākstera auklas |
| C tips (pārī-apgriezts) | No 1. pozīcijas uz 2. pozīciju, apmainītos pāros | Taustiņš-no augšas līdz taustiņš-uz leju | Dažas dupleksās MPO{0}}uz-LC sistēmas |
Visi trīs ir derīgi un standartiem{0}}atbilstoši, un visi trīs sasniedz vienu un to pašu mērķi, proti, pārraidīt no vienas puses, lai saņemtu otrā. Galvenais ir tas, ka tie nav sadarbspējīgi, ja tos sajaucat. Izvēlieties vienu metodi visai instalācijai un saglabājiet to konsekventi, joTIA-568.3 polaritātes metodesir savstarpēji aizvietojami rezultātos, bet ne, ja tie tiek apvienoti vienā kanālā.
Lasīšanas taustiņš-augšup un taustiņš-lejup
Taustiņš-augšup nozīmē, ka savienotāja atslēgas cilne ir vērsta uz augšu; taustiņš-uz leju nozīmē, ka tas norāda uz leju. Ar atslēgu uz augšu un gala seju pret jums, 1. pozīcija atrodas kreisajā malā. Neatkarīgi no tā, vai divi savienoti savienotāji saskaras ar taustiņu -no augšas līdz taustiņam-vai taustiņam-līdz taustiņam-, ir tieši tas, kas nosaka taisnu un apgrieztu kartēšanu, tāpēc datu lapā atslēgas attiecības ir tiešs pavediens par polaritātes veidu. Ir vērts atzīmēt vienu slazdu: mainot pozīcijas, tiek mainīta arī leņķiskā gala virsmaAPC vienmoda savienotāji, tāpēc B tips parasti ir daudzrežīmu, plakans{0}}policijas veids. Ja strādājat ar APC, pirms metodes pieņemšanas apstipriniet pulēšanu un leņķi.
MPO vs MTP adapteris: vai tie ir vienādi?
Jūs bieži redzēsit daļas, kas apzīmētas ar MPO/MTP, un domājat, vai jūs pērkat divas dažādas lietas. MTP ir reģistrēta US Conec preču zīme tā uzlabotajam MPO savienotājam, kas izveidots, lai nodrošinātu stingrākas pielaides ar peldošu uzgali un metāla tapas skavu. Pēc definīcijas anMTP savienotājs pilnībā atbilst MPO standartam, tāpēc MTP un vispārīgais MPO sadarbojas. Vienkārši sakot, katrs MTP ir MPO, bet ne katrs MPO ir MTP.
Adapterim tas nozīmē, ka kvalitatīvs MPO adapteris saderēs gan MTP, gan vispārīgos MPO savienotājus; praktiskās atšķirības zudumu konsekvenci un savienošanas{0}}cikla ilgtspējību galvenokārt nosaka savienotājs, nevis savienotājs. Ja projekta specifikācijā ir norādīts MTP, ir vērts pārbaudīt, vai klients domā tieši ASV Conec zīmolu vai arī lieto šo vārdu brīvi jebkuram MPO, jo šī viena atšķirība maina cenu un ieguvi. Lai iegūtu dziļāku salīdzinājumu, skatiet mūsuceļvedis MPO un MTP šķiedrai.
MPO adapteru veidi
Pēc šķiedru skaita: 8, 12, 16 un 24
Saskaņojiet adapteri ar savienotāja formātu un lietojumprogrammu. Parastie skaitļi un to parādīšanās vieta:
- 8 un 12 šķiedras:40G-SR4 un 100G-SR4 izmanto 8 šķiedras, kas bieži atrodas 12-šķiedru MPO iekšpusē; singlemode 400G-DR4 arī izmanto 8 šķiedras MPO-12.
- 16 šķiedras:400G-SR8 un 800G variantos MPO-16 tiek izmantotas 16 šķiedras, no kurām 8 pārraida un 8 uztver.
- 24 šķiedras:divu{0}}rindu formāts ļoti lielam blīvumam un dažām mantotām 100 G-SR10 saitēm.
MPO-12 un MPO-16 nav savstarpēji aizstājami. Tie atšķiras pēc uzgaļa platuma un atslēgas, tāpēc atšķiras arī adaptera atvērums. Pirms pirkšanas apstipriniet gan savienotāja, gan paneļa skaitu.Vairāki MTP/MPO adapteriir pieejami, lai vienkāršotu glabāšanu, taču adapterim joprojām ir jāatbilst savienotājam, kuru jūs faktiski izmantojat.
Viens režīms pret daudzrežīmiem
MPO adapteri ir pieejami abiem. Singlemode (OS2) ir piemērots lielākai sasniedzamībai un šaurākiem zaudējumu budžetiem, savukārt daudzrežīmi (OM3, OM4, OM5) dominē īsas -sasniedzamības, ātrgaitas{6}}saitēs datu centrā. Šķiedru tips nosaka savienotāja pulēšanu un veiktspējas pakāpi, kā arī bieži korpusa krāsu. Ja joprojām izlemjat, kuru izvietot, skatiet mūsu pārskatu parvienmodu pret daudzmodu šķiedruizklāsta kompromisus-.
Krāsu kods un korpuss
Krāsa ir noderīgs pirmais pavediens. Aqua parasti signalizē OM3 vai OM4, fuksīna vai erika violeta bieži signalizē OM4, laima zaļa signāli OM5, un zils vai zaļš ir izplatīts vienmoda režīmā. Tomēr tas ir pavediens, nevis garantija, jo ražotāji atšķiras, un UPC-pret-APC izvēle ietekmē arī korpusa krāsu. Izlasiet datu lapu par šķiedru veidu, polaritāti un pakāpi, nevis iegādājieties tikai korpusa krāsu. Ja jūsu izvēle par krāsu patiešām ir atkarīga no stikla,OM1 līdz OM5 vairāku režīmu saimepaskaidro, kā atzīmes tiek piesaistītas lietojumprogrammām.
Atloka vs bezatloka
Šis ir paneļa{0}}lēmums, kas ir vairāk piemērots nekā veiktspējai.
| Aspekts | Atloku | Bez atlokiem |
|---|---|---|
| Montāža | Skrūve{0}}piestiprināta pie metāla paneļa | Iespraudiet-klipu, -mazāk rīku |
| Vislabāk, kad | Fiksēti ODF vai ielāpu paneļi, smagāka apstrāde, bieža{0}}pārlāpīšana | Augsta{0}}blīvuma moduļu paneļi un kasetes, ātra montāža |
| Izmainīt{0}}atlaidi | Spēcīgāka turēšana, lēnāka montāža | Ātri uzstādāms, noturēšana balstās uz paneļa izgriezumu |
Ja adapteris atrodas fiksētā metāla rāmī, kas tiek bieži apstrādāts, drošāka izvēle ir atloka. Ja iesaiņojat blīvu moduļu paneli un vēlaties -mazāk montēt, parasti uzvar bez atlokiem.
Kur tiek izmantoti MPO adapteri?
Tā vietā, lai uzskaitītu lietojumprogrammas, tas palīdz apskatīt savienojuma punktu un katras atlases piezīmi.
Datu centri.MPO adapteri atrodas ielāpu paneļos, kasešu aizmugurē un bagāžnieka -to{1}}savienojumos. Parastam ceļam ir liels-skaitsMPO maģistrāles vai ielāpu kabelisuz paneļa, pēc tam sadala to caur kasetēm uz LC dupleksajiem portiem. Atlases piezīme: saskaņojiet kasetes polaritātes veidu un taustiņu orientāciju, pretējā gadījumā pārrāvums nesaglabās pārraidi un saņemšanu.
Telekomunikācijas un ODF.Optiskajos sadales rāmjos un centrālajā{0}}biroja maršrutēšanā MPO apvieno daudzas šķiedras kompaktos paneļos. Ja izvēlaties starp rāmju stiliem, mūsu salīdzinājumsODF pret ielāpu panelivāki, kur katrs der.
Kasetes un izlaušanās.Daudzas kasetes izmanto MPO adapterus aizmugurē un LC priekšpusē, pārvēršot vienu bagāžnieku par duplekso ielāpu pieslēgvietām. Jauktu izvietojumu skatietLC pret MTP/MPO augstam blīvumam, un kur an
8-kodolu SC-uz MTP/MPOir jēga.
Ātra{0}}migrācija.Pārejot no dupleksās uz paralēlo optiku, MPO kabeļi vienkāršo fiziskā slāņa. 400G-SR8 darbību.16 šķiedras virs MPO-16atbilstoši IEEE 802.3. Ja vispirms veicat 100 G soli, mūsu
100G kabeļu ceļvedisiet cauri iespējām.
Ieguvumi īsumā
| Ieguvums | Ko tas nozīmē praksē |
|---|---|
| Lielāks blīvums | Viens MPO interfeiss satur 8 līdz 24 šķiedras, samazinot savienotāju un adapteru skaitu statīvā. |
| Apkopēja vadība | Mazāks savienojuma punktu skaits nozīmē mazāku sastrēgumu un labāku gaisa plūsmu |
| Ātrāka instalēšana | Iepriekš pabeigto stumbru un kasešu-izlaišana uz-vietnes pulēšana un savienošana |
| Vieglāki jauninājumi | Plānotais MPO mugurkauls vēlāk var{0}}atgriezties uz kasetēm, izlaušanos vai tiešo paralēlo optiku |
| Gatavs lielam{0}}ātrumam | Vietējā piemērota 40G, 100G un 400G paralēlajiem raiduztvērējiem |
Kā izvēlēties MPO adapteri: 6 pakāpju sistēma?
Tā vietā, lai izvēlētos pēc formas, nolaidiet kanālu secībā:
- Apstipriniet saites veidu.Vai tā ir tieša MPO-uz-MPO saite vai MPO stumbra padeves kasetes, kas izplūst uz LC?
- Apstipriniet raiduztvērēja saskarni.Ņemiet vērā šķiedru skaitu un savienotāju, piemēram, 100G-SR4 ar 8 šķiedrām vai 400G-SR8 ar 16 šķiedrām un bieži vien APC.
- Apstipriniet stumbra šķiedru skaitu.MPO-8, 12, 16 vai 24; adapterim tam ir jāatbilst.
- Apstipriniet kasete pret tiešo.Kasetes nosaka polaritātes kartēšanu jūsu vietā. Tiešā saite nospiež polaritāti uz bagāžnieka un plākstera vadiem, tāpēc jūs pats uzņematies atbildību.
- Apstipriniet atslēgas orientāciju un korpusu.Taustiņš-augšup-taustiņš-uz leju vai taustiņš-augšup-taustiņš-jūsu metodei un ar atloku vai bezatloku panelim.
- Apstipriniet zaudējumu budžetu un tīrību.Izvēlieties ievietošanas-zaudējumu pakāpi, kas nepieciešams jūsu saišu budžetam, un plānojiet to pārbaudīt un notīrīt pirms pārošanās.
Ja, veicot 1.–5. darbību, jums ir vairāk nekā viens krājums, vairāku -formātu adapteris var vienkāršot plauktu, taču tikai pēc tam, kad šīs darbības ir faktiski izpildītas.
Piemērs: Adaptera izvēle datu centra ielāpu panelim
Pieņemsim, ka novietojat 24-šķiedras OM4 MPO stumbru uz 1U paneļa un sadalāt to uz LC dupleksu 100G-SR4 slēdžiem. Bagāžnieka savienotāji ir sievišķīgi, un kasešu MPO savienotāji ir vīrišķi, tāpēc standarta MPO adapteris tos savieno bez dzimuma pretrunas. Jūs esat standartizējis B metodi, tāpēc kasetes un bagāžnieks ir B tipa un savienotāji atbilst taustiņam-līdz taustiņam-augšup; adapterim vienkārši ir jāatbalsta šī orientācija un šķiedru{12}}skaitīšanas formāts, ko izmanto kasete. Jūs izvēlaties adapterus bez atlokiem, jo paneļa dizains ir blīvs,{14}}ūdens korpuss, jo šķiedra ir OM4, un zemu zudumu pakāpe, jo kanāla budžets jau tiek tērēts diviem kasešu palīgiem. Pirms lāpīšanas pārbaudiet katru uzgali. Nekas no tā nav eksotisks, taču izlaidiet polaritātes pārbaudi, un viss panelis klusi pāriet uz pārraidi.
MPO adaptera specifikāciju kontrolsaraksts piedāvājumam
Nosūtot piedāvājuma pieprasījumu, sniedziet piegādātājam šādu informāciju, lai īstā daļa tiktu piegādāta pirmo reizi:
- Šķiedru skaits: 8F, 12F, 16F vai 24F
- Šķiedras veids: vienmoda (OS2) vai daudzmodu (OM3, OM4, OM5)
- Polaritātes veids: A, B vai C
- Taustiņu orientācija: taustiņš-augšup taustiņš-uz leju vai taustiņš-augšup taustiņš-augšu
- Saitē izmantotais savienotāja dzimums
- Korpuss: ar atloku vai bez atlokiem
- Krāsa un korpusa materiāls
- Darba temperatūras diapazons
- Ievietošanas-zaudējuma pakāpe vai saite-budžeta mērķis
- Putekļu vāciņi un adaptera plāksnes vai paneļa izgriezuma saderība
- Atbilstība, piemēram, RoHS, kā arī testa ziņojums
Īsa kabeļu shēma blakus šim sarakstam noņem lielāko daļu šurpu{0}}un-turpu.
Pirms pārošanās pārbaudiet un notīriet
MPO uzgalis vienā virsmā iesaiņo daudzas gala virsmas, tāpēc viens plankums var noņemt vairāk nekā vienu kanālu. Uz 16 un 24 šķiedru uzgaļiem augstuma atšķirības starp šķiedrām apgrūtina vienmērīgu tīrīšanu, tāpēc noteikums ir pārbaudīt, notīrīt un pēc tam vēlreiz pārbaudīt. Piesārņojums izpaužas kā lielāki ievietošanas zudumi, lielāka atstarošana un periodiskas saites, kuras blīvā panelī ir lēni izsekojamas. Izmantojiet atbilstošus MPO pārbaudes un tīrīšanas rīkus un ievērojiet skaņas signālubeigas-sejas pārbaudes praksepirms katra dzīvesbiedra. Mūsu piezīmes par
MPO džemperu apstrādeNodrošiniet ikdienas aprūpi -līdz-dienai, kas, pirmkārt, uztur tīras gala sejas.
Biežākās kļūdas un to izmaksas
- Ignorējot polaritāti.Daļas ir piemērotas, bet pārraide nokrīt uz pārraidi. Saite ir tumša, un jūs zaudējat laiku, meklējot savienojumu, kas fiziski izskatās pareizs.
- Apstrādājot MPO un MTP kā identisku kvalitāti.Abi sader, bet zaudējums un izturība atšķiras. Pieņemot, ka paritāte var mierīgi izpūst saspringto saišu budžetu.
- Pērk tikai pēc krāsas.Aqua neapstiprina kvalitāti, polaritāti vai pulēšanu. Datu lapa dara.
- Aizmirstot par dzimumu.Divi piesprausti vai divi atsprausti savienotāji netiks izlīdzināti, un, piespiežot tos, var saskrāpēt gala virsmas.
- Nav jaunināšanas plāna.Adapteris un bagāžnieks, kas izvēlēts tikai šodien, var{0}}neatgriezties tīri uz 400 G vai 800 G vēlāk.
FAQ par MPO adapteriem
J: Ko patiesībā dara MPO adapteris?
A: Tas savieno divus MPO savienotājus un notur tos saskaņotus, lai vesela šķiedru rinda vienlaikus saderētu, izmantojot vienu kompaktu interfeisu.
J: Vai adapteris ir tāds pats kā savienotājs?
A: Nē. Savienotājs ir pievienots kabelim, un adapteris ir savienojuma daļa panelī, kas ļauj savienot divus savienotājus.
J: Vai man vajadzētu izmantot A vai B tipu?
A: Tas ir atkarīgs no visa kanāla. B tips ir izplatīts tieši paralēlai optikai, jo abos galos darbojas vienas un tās pašas plākstera vadi. A tips ir izplatīts kasešu{2}}strukturētajā kabeļos. Izlemiet vienreiz un saglabājiet to konsekventi.
J: Vai viens adapteris var kalpot gan MPO-12, gan MPO-24?
A: Nē. Uzmavas platums un atslēga atšķiras, tāpēc adaptera atvērums ir atkarīgs no{1}}skaitīšanas. Daži adapteri tiek piedāvāti vairākās versijās, taču katra versija joprojām atbilst vienam formātam.
J: Kā no specifikācijas vai fotoattēla nolasīt taustiņu-uz augšu vai taustiņu-uz leju?
A: Atrodiet atslēgas cilni savienotāja korpusā. Neatkarīgi no tā, vai divi savienoti savienotāji saskaras augšup-uz-uz leju vai augšup-uz-, parāda taisnu un apgriezto kartēšanu, kas ir tieši saistīta ar polaritātes veidu.
J: Vai vienmoda un daudzmodu adapteri ir tikai dažādas krāsas?
A: Nē. Šķiedru veids ietekmē pulēšanu, pakāpi un pielaides, ne tikai krāsu. Apstipriniet pilnu specifikāciju.
J: Kurš MPO adapteris man ir nepieciešams 400G vai 800G?
A: Šī paralēlā optika izmanto 16 šķiedru MPO-16, bieži vien ar APC. Saskaņojiet adapteri ar šo skaitu un atslēgu.
J: Kā es varu zināt, vai piegādātāja adapteris ir labs?
A. Pieprasiet informāciju par šķiedras veidu, polaritāti, dzimumu, korpusu, ievietošanas{0}}zaudējumu pakāpi un testa ziņojumu, pēc tam pārbaudiet, vai tas atbilst un atbilst jūsu saites budžetam.
J: Kas man jāpasūta kopā ar adapteriem?
A: Parasti maģistrāles un ielāpu kabeļi, kasetes, adaptera plāksne vai panelis un putekļu vāciņi ir saskaņoti ar vienu un to pašu polaritāti un atslēgu shēmu.
Secinājums
MPO adapteris ir neliela detaļa, kas prasa pārāk lielu uzdevumu: divus daudzšķiedru savienotājus ir jāsaskaņo, lai saite darbotos pirmo reizi. Iegūstiet pareizo šķiedru skaitu, polaritāti, dzimumu, šķiedru veidu un korpusu un apstipriniet tos saskaņā ar saskarnes un polaritātes standartiem, nevis iegādājieties pēc izskata. Ja plānojat MPO/MTP projekta darbības jomu, nosūtiet piegādātājam jau iepriekš šķiedru skaitu, polaritātes veidu, atslēgas orientāciju, korpusa stilu un kabeļu shēmu. Tas ir ātrākais ceļš uz labo pusiMPO adapterisun jūsu tīklam atbilstošos kabeļu komplektus.
