MPO Breakout kabeļa rokasgrāmata: veidi, polaritāte un šķiedru skaits

MPO atdalīšanas kabelis ļauj vienam augsta{0}}blīvuma daudzšķiedru-savienotājam izplūst vairākos atsevišķos savienotājos, visbiežāk LC dupleksos, tāpēc paralēla mugurkaula saite var barot atsevišķus raiduztvērējus, paneļa portus vai duplekso aprīkojumu. Tas ir viens no visizplatītākajiem veidiem, kā savienot 40 G, 100 G vai 400 G paralēlo portu ar mazāka-ātruma ierīcēm vai novietot MPO stumbru uz dupleksās aparatūras tajā pašā statīvā.

Grūtā daļa nav definīcija. Tas saskaņo šķiedru skaitu, polaritāti, dzimumu, šķiedru režīmu un sadalījuma kartēšanu pārējam kanālam. Kabelis var lieliski savienoties un joprojām neiztur gaismu, ja polaritāte vai piespraušana ir nepareiza. Šī rokasgrāmata ir uzrakstīta kā atlases un pasūtīšanas atsauce: kādi ir veidi, kā nolasīt polaritāti un dzimumu, kuras konfigurācijas attiecas uz kuriem raiduztvērējiem un kas tieši jāapstiprina pirms pasūtījuma veikšanas.

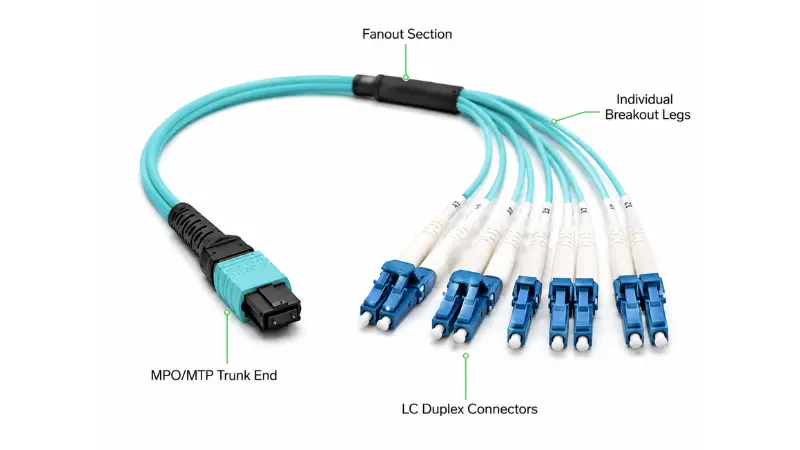

Kas ir MPO Breakout kabelis?

MPO atdalīšanas kabelis, ko sauc arī par MPO ventilatoru vai MTP/MPO instalāciju, ir rūpnīcā{0}}noslēdzams mezgls ar vienuMPO savienotājsstumbra galā un vairākus atsevišķus savienotājus vēdināmajā{0}}galā. MPO galā ir 8, 12, 16 vai 24 šķiedras vienā uzgalī. Atdalīšanas gals sadala šīs šķiedras atsevišķās kājās, parasti LC dupleksajos pāros, lai gan SC un FC versijas pastāv mantotajam vai specializētajam aprīkojumam.

Klasiskais piemērs ir MPO–LC pārrāvuma kabelis: viens MPO savienotājs, kas beidzas četros, sešos vai divpadsmit LC dupleksajos pāros atkarībā no šķiedru skaita. Tas ir tas, kas fiziski pārvērš paralēlo portu par atsevišķām dupleksajām saitēm.

Kā darbojas MPO Breakout kabelis?

Montāža nosaka katras šķiedras pozīciju daudzšķiedru uzmavas iekšpusē ar noteiktu kāju izlaiduma pusē. Kartēšanu regulē šķiedru skaits un polaritāte, un tai ir jāsakrīt ar optiku abos kanāla galos.

MPO/MTP maģistrāles puse

Tas ir augsta{0}}blīvuma gals. Datu centra sadalīšanā visizplatītākie ir 8-šķiedru un 12 šķiedru savienotāji, un 16 šķiedru un 24 šķiedru savienotāji tiek izmantoti augstākas joslas optikai un ļoti blīvai ielāpēšanai. Datu lapās redzēsit gan "MPO", gan "MTP". MPO ir vispārīgais interfeiss, kas definētsASV Conec un citu ražotāju IEC 61754-7, savukārt MTP ir ASV Conec reģistrēta -preču zīme, tā paša savienotāja augstas veiktspējas-versija, kas veidota ar peldošiem uzgaļiem un stingrākām vadotnes-pielaidēm mazākiem zudumiem. Tie ir pilnībā savstarpēji savietojami, tāpēc praktiskais jautājums nav par emblēmu, bet gan par jūsu norādīto dzimumu, polaritāti un pakāpi. Ja terminoloģija joprojām jūs maldina, mūsu sadalījumsreālas atšķirības starp MPO un MTPaptver to vienkāršā valodā.

Izlaušanās (Fanout) puse

LC duplekss dominē izlaušanās galā, jo LC ir standarta dupleksais interfeiss lielākajā daļā slēdžu, serveru un raiduztvērēju. Šķiedru skaits nosaka, cik duplekso kāju jūs saņemat:

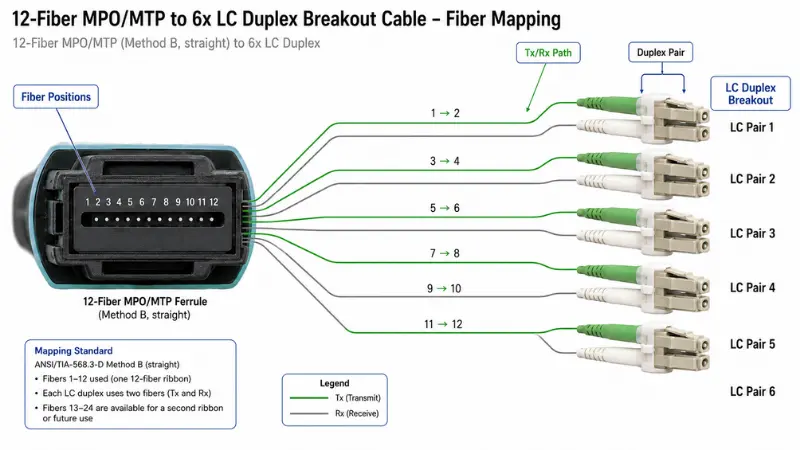

Tx/Rx polaritātes ceļš

Katrai dupleksajai saitei ir jānolaiž pārraide vienā pusē un jāsaņem otrā. Paralēlā sistēmā šo ceļu veicina izjaukšanas kabelis, stumbrs, adapteri un plākstera vadi. Pavelciet vienu elementu atpakaļ, un savienotāji joprojām nofiksēsies, bet optiskais ceļš saplīst. Tāpēc A, B un C tips nekad nav savstarpēji aizstājami, un polaritāte ir kanāla-līmeņa lēmums, nevis katra kabeļa izvēle. Tālāk mēs to paplašinām.

MPO Breakout kabeļu veidi

"MPO breakout cable" ir ģimene, nevis viena daļa. Divi kabeļi, kas izskatās identiski, var darboties pilnīgi atšķirīgi. Praktiskais veids, kā to norādīt, ir iziet cauri šīm asīm:

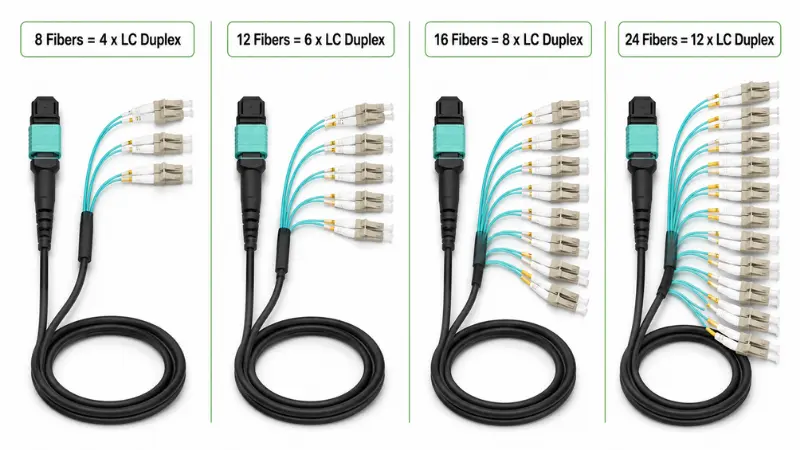

• Pēc šķiedru skaita:8, 12, 16 vai 24 šķiedras. Šis ir pirmais lēmums, un tas tieši izriet no jums nepieciešamo duplekso saišu skaita.
• Pēc pārtraukuma savienotāja:LC duplekss ir standarta; SC un FC parādās mantotajos telekomunikāciju un instrumentos.
• Pēc šķiedras režīma:daudzrežīms (OM3, OM4, OM5) īsai sasniedzamībai vai viens-režīms (OS2) garākiem attālumiem. Skatviena{0}}režīms salīdzinājumā ar daudzmodu šķiedruja neesat pārliecināts, kura saite prasa.
• Pēc polaritātes:Veids A, tips B vai tips C, kas atbilst kanālam.
• Pēc MPO dzimuma:piesprausta (vīrietis) vai atsprausta (sieviete).
• Pēc savienotāja pulēšanas:UPC vai APC. Viena -režīma MPO gandrīz vienmēr ir APC; multirežīms parasti ir plakans dators.
• Pēc jakas un konstrukcijas:PVC, LSZH, stāvvads vai plēnums; apaļa, vienpusīga{0}}jaka, salīdzinot ar atsevišķām žaketes kājām; standarta vai bruņu.
• Pēc zaudējumu pakāpes:standarta-zaudējumu vai zemu{1}}zaudējumu savienotāji, kas ir svarīgi, ja enerģijas budžets ir ierobežots.

No piegādātāja viedokļa: sāciet specifikāciju no raiduztvērēja datu lapas un paneļa, kurā tas nonāk, nevis no kabeļu kataloga. Gandrīz katrs nepareizs pasūtījums, ko mēs redzam, vispirms tiek izvēlēts daļas numurs un apgriezti{1}}pielāgots tam kanāls.

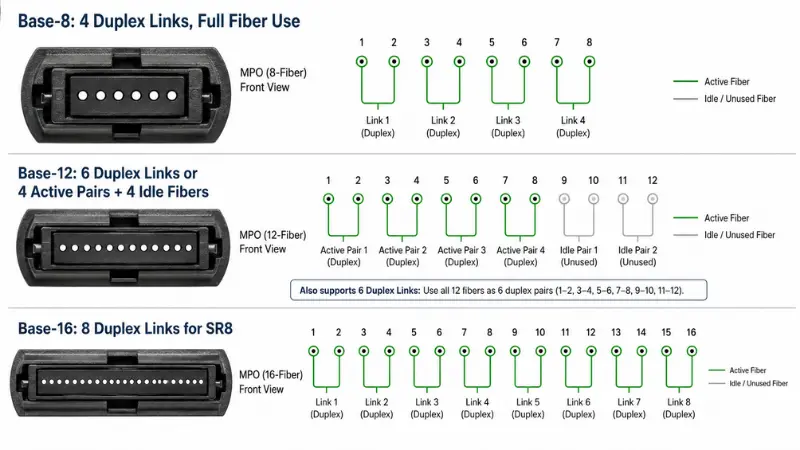

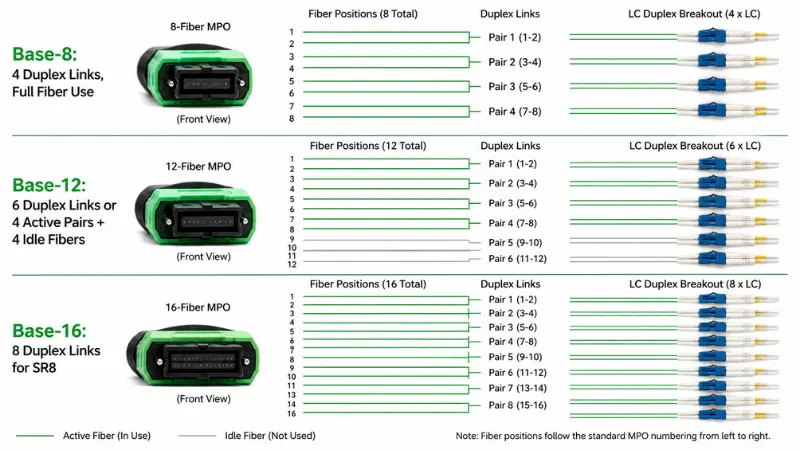

Base-8 vs Base-12 vs Base-16

Šis ir otrais-līmeņa jautājums, uz kuru šķiedru skaits vien neatbild, un tas ir tas, kur daudzi "nākotnes-pārbaudes" ir nepareizi. "Bāzes" skaitlis ir šķiedru pieaugums, ap kuru ir izveidots kabeļu savienojums.

Lieta, kas bieži tiek palaista garām: 12-šķiedru MPO, ko izmanto 40G vai 100G SR4 kanālam, atstāj četras šķiedras tumšas. Tas nav defekts, bet tas nozīmē, ka Base-8 izlaušanās parasti ir tīrāka un ekonomiskāka izvēle četru joslu izlaišanai, savukārt Base-12 ir jēga, ja bagāžnieks patiešām satur sešas dupleksās saites. Ethernet tarifus un joslu skaitu aiz tā visa nosakaIEEE 802.3 darba grupa(40G/100G paralēlā optika 802.3ba, 200G/400G 802.3bs).

A tipa vs B tipa vs C tipa polaritāte

Polaritāte ir visizplatītākais iemesls, kāpēc tikko instalēta MPO saite nedarbojas. Trīs klasiskās metodes atšķiras ar to, kā stumbrs ir savienots un kuri plākstera vadi pabeidz ceļu.

Kā izvēlēties praksē: izvēlieties vienu metodi visai instalācijai un saglabājiet to konsekventi. Paralēlās-optikas izlaušanās gadījumā B metode ir visizplatītākā, jo tā izmanto vienu plākstera-vada veidu un novērš nejaušu pārsūtīšanu-uz{4}}pārraidīšanu. TheANSI/TIA-568.3-E standartsformalizē A, B un C metodi un kopš 2022. gada pārskatīšanas pievieno divas “universālas” metodes (U1 un U2), kas ļauj izmantot vienus un tos pašus moduļus un vadus abos -B tipa stumbra galos. Ja jūsu dizains ir balstīts uz kasetēm, ievērojiet kasešu sistēmas norādīto polaritātes shēmu, nevis jaukšanas shēmas. Plašāku informāciju par to, kur masīva savienojamība atrodas pret dupleksu, skatiet mūsu ceļvedīLC pret MTP/MPO augsta{0}}blīvuma kabeļos.

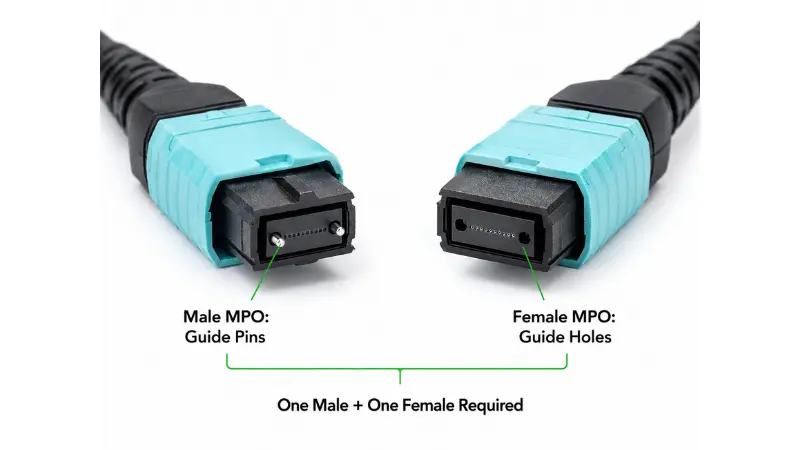

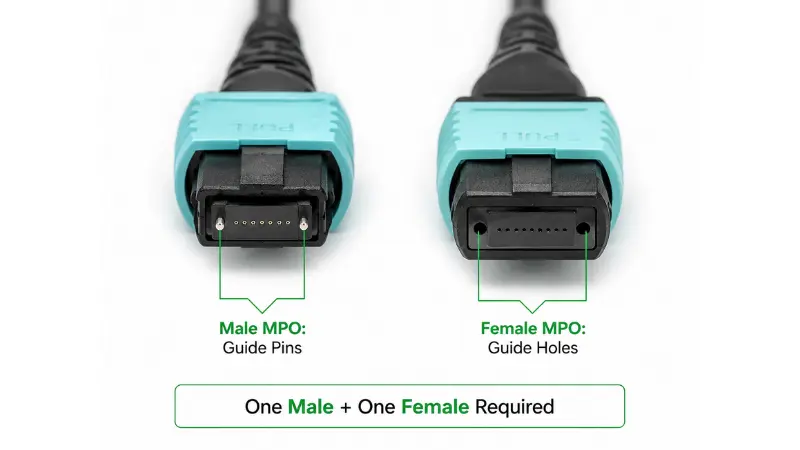

MPO vīrietis pret sievieti: kā izvēlēties?

MPO dzimums attiecas uz uzgaļa vadošajām tapām. Piespraustam (vīrieša) savienotājam ir divas metāla tapas; atspraustam (sieviešu) savienotājam ir atbilstošie caurumi. Noteikums ir absolūts: katram pārim jābūt piespraustam un vienam atspraustam. Divi piesprausti savienotāji fiziski konfliktē un var saspiest tapas vai sašķelt uzgali; diviem atspraustiem savienotājiem nav nekā, kas tos izlīdzinātu, un tie netiks pareizi novietoti.

Parastā pārtraukuma izvietošanā paralēli{0}}optisko raiduztvērēju pieslēgvietas parasti ir atspraustas, tāpēc MPO kāja, kas tiek pievienota raiduztvērējam, parasti tiek piesprausta. No otras puses, dzimums ir atkarīgs no adaptera, kasetes vai bagāžnieka, ar kuru tas ir savienots. Vienmēr pārbaudiet raiduztvērēja porta dzimumu, izmantojot datu lapu, un pārbaudiet jūsu norādīto dzimumuMPO/MTP adapteripirms kabeļa dzimuma labošanas. Šis viens parametrs novērš gan atmirušās saites, gan fiziskus bojājumus.

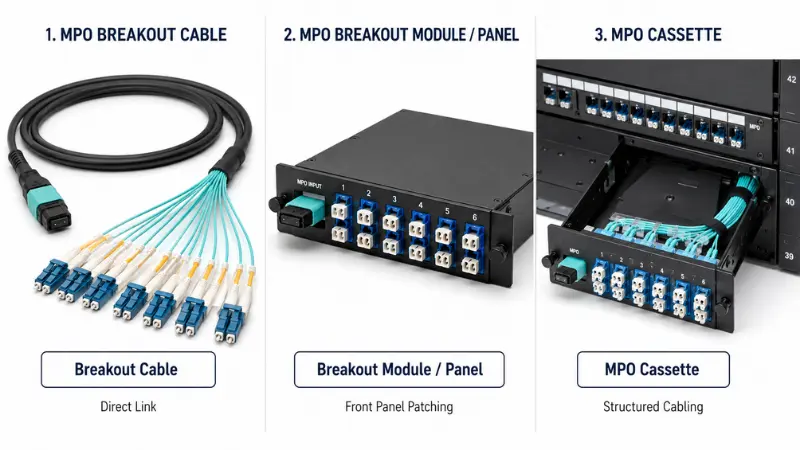

MPO Breakout Cable vs modulis vs kasete

Šie trīs ir saistīti, bet atrisina dažādas problēmas. Izvēle ir atkarīga no tā, cik strukturētai un uzturējamai ir jābūt saitei.

Izmantojiet brīvu ventilatoru, ja maršruts ir īss un savienojums ir tiešs. Kad saite šķērso statīvus vai redzēs biežas izmaiņas,MPO kasete or panel usually pays for itself in easier troubleshooting and labeling.

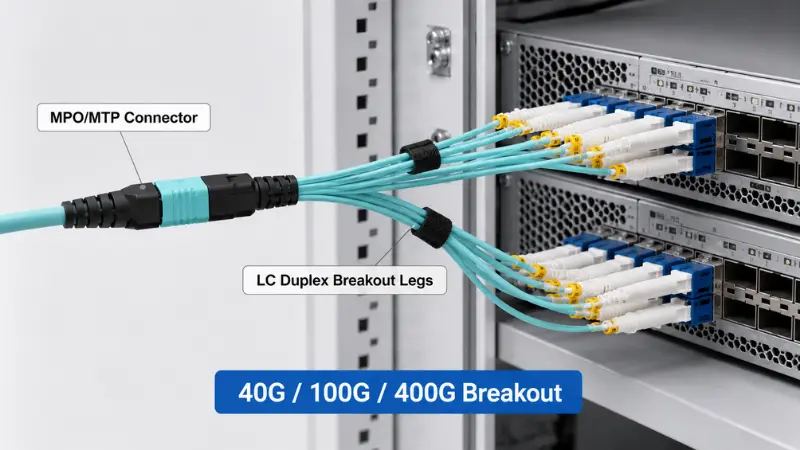

Kopīgas lietojumprogrammas

40G līdz 4x10G Breakout

40G QSFP+ SR4 ports nodrošina četras 10G joslas astoņās šķiedrās. Ja slēdzis un optika atbalsta pārtraukuma režīmu, MPO-uz-LC mezgls sadala to četrās neatkarīgās 10G-SR dupleksajās saitēs. Šis ir viens no visizplatītākajiem iemesliem, kāpēc cilvēki pērk atdalīšanas kabeļus.

100 G līdz 4 x 25 G Breakout

100G QSFP28 SR4 ports darbojas tāpat, sadalot četrās 25G saitēs pa astoņām šķiedrām. Šeit ir svarīgi izvēlēties pareizo režīmu un atzīmi, jo -joslu budžets ir mazāks; mūsu pamācība tālākKā izvēlēties 100G kabeļusiet uz kompromisiem{0}}.

400G: Where Breakout Does and Doesn't Apply

400G ir vieta, kur pieņēmums "MPO izlaušanās visam" neizdodas. Tas pilnībā ir atkarīgs no raiduztvērēja saskarnes:

• 400 G-DR4izmanto 8 viena -moda šķiedras (četras 100 G joslas) un tīri izplūst līdz 4 x 100 G, izmantojot Base-8 MPO.
• 400 G-SR8izmanto 16 daudzmodu šķiedras (astoņas 50 G joslas) uz Base-16 MPO un var izlauzties līdz 8 x 50 G vai 2 x 200 G.
• 400 G-FR4 un LR4ir viena{0}}režīmu dupleksās saskarnes, kas izmanto viļņa garuma multipleksēšanu vienā LC pārī. Tie neizmanto paralēlas šķiedras, tāpēc MPO pārrāvuma kabelis vispār nav piemērots.

Tāpēc pirms 400 G izlaušanās atlases vispirms izlasiet optiskā moduļa specifikāciju. Formas faktors (QSFP-DD, OSFP) nenorāda šķiedras karti; saskarnes tips to dara.

Kur parādās šie kabeļi?

Parastās MPO sadales mezglu mājas ir mugurkaula-lapu audums, pārslēgšanās-uz-servera saites, krātuves tīkli, šķērssavienojumi-, telekomunikāciju telpas, universitātes pilsētiņas mugurkauls un blīvi ielāpu paneļi.

Izplatīti konfigurācijas piemēri

Šīs ir konfigurācijas, kuras vairums projektu faktiski pasūta, un katram atbilst produkti:

Kad neizmantot MPO Breakout kabeli?

Brīvs ventilators ir nepareizs rīks, ja:

• Saite darbojas starp plauktiem vai telpām un redzēs regulāras pārvietošanas, pievienošanas un izmaiņas. Bagāžnieks plus kasete vai panelis ir tīrāks un vieglāk kopjams.
• Operācijas personālam ir nepieciešams{0}}priekšējā paneļa aizlāpīšana un izturīga etiķete.
• Ports neatbalsta sadalījuma režīmu, vai arī interfeiss ir dupleksa tipa, piemēram, 400G-FR4, kam nav paralēlu šķiedru, ko izlauzt.
• Dizains sajauktu viena{0}}režīmu un vairāku režīmu vienā kanālā, kas nav atļauts.
• Jaudas budžets jau tā ir ierobežots, un papildu savienotāju pāru komplekts varētu tērēt rezervi.

Galvenās specifikācijas, kas jāapstiprina pirms pasūtīšanas

Lielākajai daļai lauka kļūmju cēlonis ir viens no tiem, kas ir nepareizi. Apstipriniet katru pret kanālu, nevis tikai kabeli.

• Šķiedru skaits.Atvasiniet to no jums nepieciešamā duplekso saišu skaita: četras saites uz 8-šķiedru, sešas līdz 12 šķiedrām, divpadsmit saites uz 24 šķiedru. Pretoties pārmērīgam pirkšanas blīvumam "katram gadījumam".
• Polaritāte.Bloķējiet A, B vai C veidu visā ceļā: raiduztvērēji, bagāžnieki, kasetes un plākstera vadi.
• Savienotāja veids un dzimums.MPO vai MTP; piesprausts vai atsprausts katrā galā; atslēgu orientācija; LC/SC/FC izlaušanās pusē; UPC vai APC.
• Šķiedras režīms.Saskaņojiet optiku. OM3/OM4 īsai vairākrežīmu sasniedzamībai, OS2 viena-režīms attālumam. Ja sverat atzīmes, mūsu piezīmes parOM1 līdz OM5 daudzrežīminoteikt sasniedzamības ierobežojumus.
• Jaka un konstrukcija.PVC, LSZH, stāvvads vai plēnums atbilstoši videi, kā arī diametrs, lieces rādiuss un tas, vai kājām ir nepieciešama individuāla apvalka vai bruņas.
• Pārrāvuma garums un marķējums.Fanout-uz-savienotāja garumam ir jāatbilst statīvam; pārāk īss saspiež maršrutu, pārāk garš to pārblīvē. Katrai daļai jābūt marķētai jūsu ostas kartē.
• Ievietošanas zudums un pārbaudes ziņojums.Liela ātruma{0}}saišu gadījumā zemu-zaudējumu savienotāji aizsargā budžetu. Mūsu skaidrotājs ieslēgtsievietošanas zudums šķiedru plākstera auklāsparāda, kāpēc dažām dB desmitdaļām ir nozīme, ja sakrīt vairāki savienotāju pāri.

RFQ kontrolsaraksts pielāgotiem MPO Breakout kabeļiem

Nosūtot cenas piedāvājumu, iekļaujot šo sarakstu, tiek noņemta lielākā daļa{0}}un-turpu un novērsta pārstrāde:

• Datu pārraides ātrums un raiduztvērēja modelis (piemēram, 40G-SR4, 100G-SR4, 400G-DR4)
• Šķiedras režīms un pakāpe (OM3, OM4, OM5, OS2)
• MPO šķiedru skaits un bāzes veids (8/12/16/24; Base-8/12/16)
• Atdalīšanas savienotājs un pulēšana (LC, SC, FC; UPC vai APC)
• Polaritātes metode (A, B, C vai U1/U2)
• MPO dzimums katrā galā (piesprausta vai atsprausta)
• Kopējais garums plus izlaušanās kājas garums
• Jakas novērtējums un konstrukcija (LSZH, stāvvads, plēnums; bruņota vai ne)
• Marķēšanas shēma vai statīva karte
• Nepieciešamie daudzumi un pārbaudes ziņojums

Projekta pasūtījumiem lūdziet piegādātājam marķēt katru kāju atbilstoši jūsu plaukta izkārtojumam un pirms izgatavošanas apstiprināt piespraušanu un polaritāti ar elektroinstalācijas shēmu. Jūs varatnosūtiet mums savas saites informācijuun mēs atgriezīsim konfigurāciju atbilstoši šim kontrolsarakstam.

Kas jāiekļauj pārbaudes ziņojumā?

Nozīmīgam rūpnīcas testa ziņojumam par izplūdes mezglu jāietver vismaz:

• Ievietošanas zudums uz savienotāju vai šķiedru, salīdzinot ar jūsu pasūtīto pakāpi
• Atdeves zudums, īpaši APC un viena{0}}režīma komplektiem
• Polaritātes pārbaude vai vadu karte, kas pierāda Tx/Rx ceļu
• Beigu-sejas pārbaudes rezultāti (IEC 61300-3-35 pieņemšanas kritēriji ir izplatīta atsauce)
• Šķiedras veids, savienotāja veids un pulēšana
• Montāžas garums un sērijas numurs izsekojamībai

5 pakāpju atlases kontrolsaraksts

• Solis 1 - Definējiet saiti.40 G uz 4 x 10 G, 100 G līdz 4 x 25 G, paneļa pārtraukums, pārslēgšanās-uz-serveri vai krusteniskais-savienojums? Pierakstiet duplekso saišu skaitu.
• Solis 2 - Izlasiet aprīkojuma saskarni.Datu lapā pārbaudiet, vai ports atbalsta pārtraukuma režīmu un kādu šķiedru karti izmanto saskarne.
• Solis 3 - Iestatiet šķiedru skaitu un bāzi.Saskaņojiet Base-8/12/16 ar joslu skaitu, lai nesabojātu šķiedras vai nepārmaksātu.
• 4 -. darbība. Nosakiet polaritāti un dzimumu.Izvēlieties metodi visam kanālam un piesprausto/nepiesprausto dzimumu katram kanālam.
• 5 -. darbība. Pabeidziet fizisko informāciju.Šķiedru režīms, pulēšana, apvalks, kopējais un izlaušanās garums, marķējums un testa ziņojums.

Biežākās kļūdas, no kurām jāizvairās?

• Apstrādājot visus atdalīšanas kabeļus kā vienādus.Līdzīgs izskats slēpj atšķirīgu polaritāti, skaitīšanu, piespraušanu un kartēšanu. Katru reizi izlasiet daļas specifikāciju.
• Atstājiet polaritāti līdz uzstādīšanas dienai. Fixing it later can mean swapping cords, adapters, or whole cables. Design it before ordering.
• Pārošanās UPC ar APC.Abiem ir atšķirīga gala{0}}sejas ģeometrija, un tos nekad nevajadzētu savienot; mūsu piezīme parPC, UPC un APC gala{0}}virsmasizskaidro, kāpēc to sajaukšana pasliktina vai sabojā saiti.
• Neatbilstošs šķiedras režīms.Viens{0}}režīms un vairākrežīms nav savstarpēji aizvietojami; saskaņojiet kabeli ar optiku un attālumu.
• Izlaižot tīrīšanu un pārbaudi.Viens piesārņots MPO uzgalis vienlaikus sabojā vairākus kanālus. Sekojiet pareizišķiedru savienotāju tīrīšana un pārbaudepirms katras pārošanās, it īpaši ātrdarbīgos{0}}saitos.

FAQ

Kāda ir atšķirība starp MPO un MTP?

MPO ir vispārējs vairāku{0}}šķiedru savienotāju standarts. MTP ir ASV Conec ar preču zīmi apzīmēta, augstākas-precizitātes MPO savienotāja versija. Tie ir savstarpēji saistīti, tāpēc apstipriniet dzimumu, polaritāti un pakāpi, nevis uztraucieties par vārdu.

Kas ir MPO uz LC pārtraukuma kabelis?

Tas ir komplekts ar vienu MPO/MTP savienotāju bagāžnieka galā un vairākiem LC savienotājiem otrā, ko izmanto, lai sadalītu paralēlo kanālu atsevišķos dupleksajos posmos, piemēram, 4 x 10G vai 4 x 25G.

Kāda ir atšķirība starp atdalīšanas kabeli un MPO maģistrālo kabeli?

Maģistrāles kabeļa abos galos ir MPO/MTP savienotāji, un tas ir paredzēts pārejai uz dupleksu caur kaseti vai moduli. Atdalīšanas kabelis tiek tieši pārveidots par atsevišķiem savienotājiem, nav nepieciešams panelis.

Kas ir B tipa MPO pārrāvuma kabelis?

B tips attiecas uz apgrieztu (taustiņu-līdz taustiņam-augšup) polaritāti. To plaši izmanto paralēlai optikai, jo tā pieļauj vienu ielāpu-vada veidu un samazina pārraides-lai-pārraidīšanas kļūdu iespējamību.

Vai MPO atdalīšanas kabeļiem ir nepieciešami vīrišķo vai sieviešu savienotāji?

Katram pārim jābūt vienam piespraustam (vīriņam) un vienam atspraustam (mātītei). Pareizais kabeļa dzimums ir atkarīgs no raiduztvērēja porta un adaptera vai kasetes, kas tam atbilst, tāpēc pirms pasūtīšanas apstipriniet abus.

Kas ir Base-8 vs Base-12 MPO izlaušanās?

Base-8 izmanto astoņu-šķiedru soli un pilnībā izmanto šķiedras četru-joslu optikai. Base-12 izmanto divpadsmit un var atstāt četras šķiedras tumšas uz SR4 saites. Base-8 parasti ir tīrāks četru joslu izlaušanai; Base-12 ir piemērots vietējiem sešu dupleksu stumbriem.

Vai MPO pārtraukuma kabeļi var atbalstīt 400G?

Tās var būt daļa no 400G sistēmām, piemēram, DR4 (8 šķiedras) un SR8 (16 šķiedras), taču dupleksās saskarnes, piemēram, FR4 un LR4, neizmanto paralēlas šķiedras, un tās nevar izjaukt. Vispirms pārbaudiet optiskā moduļa specifikāciju.

Kāda informācija man jāsniedz, lai saņemtu piedāvājumu?

Datu pārraides ātrums, raiduztvērēja veids, šķiedru režīms, šķiedru skaits un bāze, savienotāja veids un pulēšana, MPO dzimums, polaritātes metode, kopējais un pārtraukuma garums, apvalka vērtējums un nepieciešamais testa ziņojums.

Key Takeaways

MPO atdalīšanas kabelis ir vistiešākais veids, kā paralēlo portu pārvērst par atsevišķām dupleksajām saitēm, taču savienotājs ir vienkāršākā daļa. Saite darbojas vai neizdodas attiecībā uz šķiedru skaitu, bāzes veidu, polaritāti, dzimumu, šķiedras režīmu un sadalījuma karti, un tam visam ir jāsakrīt visā kanālā. Izlemiet tos kā kanāla-līmeņa dizainu, saskaņojiet konfigurāciju ar faktisko raiduztvērēja saskarni un pirms ražošanas apstipriniet polaritāti, piespraušanu un testa ziņojumu. Lai iegūtu starp-statīva vai bieži mainītas saites, nosveriet kaseti vai paneli pret vaļēju ventilatoru. Ja ir noteikts jūsu porta ātrums, šķiedru skaits, polaritāte un dzimums, piegādātājs var ātri un ar daudz mazāku instalēšanas risku apgriezt pareizo komplektu.
