Kas ir FC šķiedras savienotājs? Veidu, lietojumu un atlases rokasgrāmata

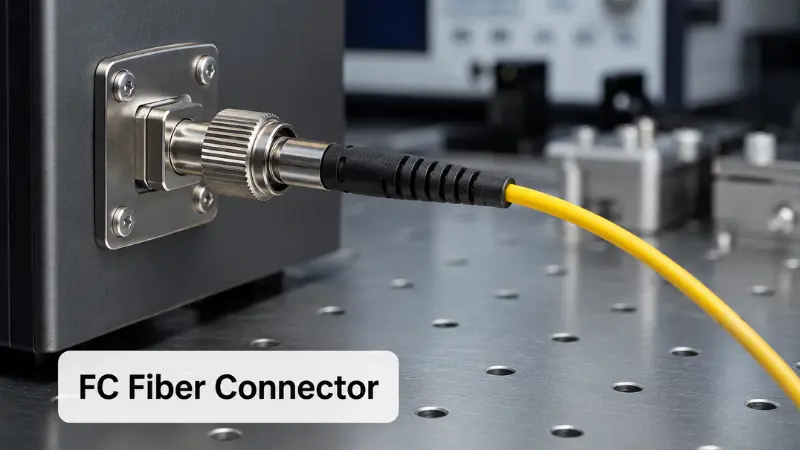

AnFC šķiedras savienotājsir apaļš, vītņots optiskās šķiedras savienotājs, ko ieskrūvē adapterī vai aprīkojuma portā, nevis iespiež kā SC vai LC savienotāju. Nosaukums parasti tiek lasīts kāUzmavas savienotājs, un viss dizains ir paredzēts, lai labi paveiktu vienu lietu: noturētu stabilu, atkārtojamu optisko savienojumu, kas paliek nemainīgs, kad aprīkojums tiek apstrādāts, pārvietots vai pakļauts vibrācijai.

FC vairs nav noklusējums jauniem augsta{0}}blīvuma tīkliem -, kam pieder lomaLC savienotāji. Taču tā joprojām ir izplatīta optiskajos testa instrumentos, vecās telekomunikāciju un pārraides infrastruktūras daļās, kā arī lāzeru, sensoru un polarizācijas -uzturēšanas (PM) šķiedru sistēmās. Šajā rokasgrāmatā ir aprakstīts, kā FC darbojas, kā FC/PC, FC/UPC un FC/APC atšķiras, kur FC joprojām ir norādīts mūsdienās un kā izvēlēties pareizo FC.savienotājs, plākstera vads, bize vai adapteris projektam.

Kā darbojas FC šķiedras savienotājs?

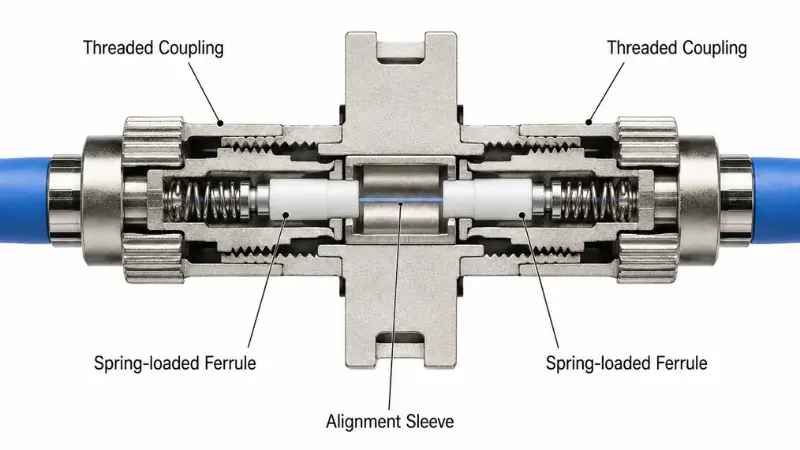

FC savienotājs izmanto vītņotu savienojuma uzgriezni, lai nofiksētu adapteri vai ierīces portu. Kad uzgrieznis tiek pievilkts, atsperi-noslogotais uzgalis tiek nospiests saskarē ar savienojuma uzgali, sakārtojot abas šķiedras gala virsmas, lai gaisma varētu iziet cauri ar nelielu zudumu. Interfeisa izmēri ir noteikti starptautiskiIEC 61754-13, kas nosaka FC savienotāju saimi ap 2,5 mm uzgali un vītņotu, atsperu{1}}savienojumu.

Vītņotās sakabes mehānisms

Savienojuma skrūve- ir savienotāja paraksta funkcija. Tā vietā, lai noklikšķinātu vietā, jūs pagrieziet uzgriezni, līdz savienotājs nofiksējas. Izdevums ir mehāniskā stabilitāte: savienojums iztur nejaušas vilkšanas un notur savu izlīdzinājumu vibrācijas ietekmē, kas ir tieši tas, kas nepieciešams testa stendiem un instrumentu pieslēgvietām.

Kompromiss-ir ātrums. Katra savienojuma izveide un atvēršana ir lēnāka nekā SC vai LC push-pull darbība, tāpēc FC reti kad ir īstais rīks blīvam ielāpu panelim, kas bieži tiek-pārlāpīts. Tas nopelna savu vietu, kur savienojums tiek iestatīts vienreiz un ir paredzēts, ka tas saglabāsies uzticams.

Uzgalis, atslēga un svarīgākās daļas

Zinot galvenās daļas, ir vieglāk gan norādīšanu, gan problēmu novēršanu:

• Ferrule- parasti ir 2,5 mm keramikas (cirkonija) cilindrs, kas notur un centrē šķiedru gala virsmā, un tas ir tāds pats nominālais izmērs kā SC un ST uzgaļiem.
• Sakabes uzgrieznis- rotējošo metāla apkakli, kas uzgriežas uz adaptera un pieliek kontaktspēku.
• Izlīdzināšanas atslēga- maza vīrieša atslēga uz savienotāja korpusa, kas iestata orientāciju un neļauj uzgaļai griezties pret savienojuma gala virsmu.
• Savienotāja korpuss un bagāžnieks- korpuss, kas satur visu kopā, kā arī slodzes-atbrīvojošs zābaks, kas aizsargā šķiedru vietā, kur tā iziet.
• Adaptera uzmava- FC adaptera iekšpusē ir sadalīta izlīdzināšanas uzmava, kas uztver abus uzgaļus un izlīdzina tos.

Izlīdzināšanai ir nozīme, jo slikti novietots vai krusteniski{0}}atslēgts savienotājs palielina ievietošanas un atgriešanas zudumu, un, piespiežot vai pagriežot uzgali pret tā palīgu, tas var saskrāpētpulēta gala virsma. Atslēga ir īpaši svarīga leņķveida (APC) savienotājiem, kur rotācijas pozīcija tieši ietekmē veiktspēju.

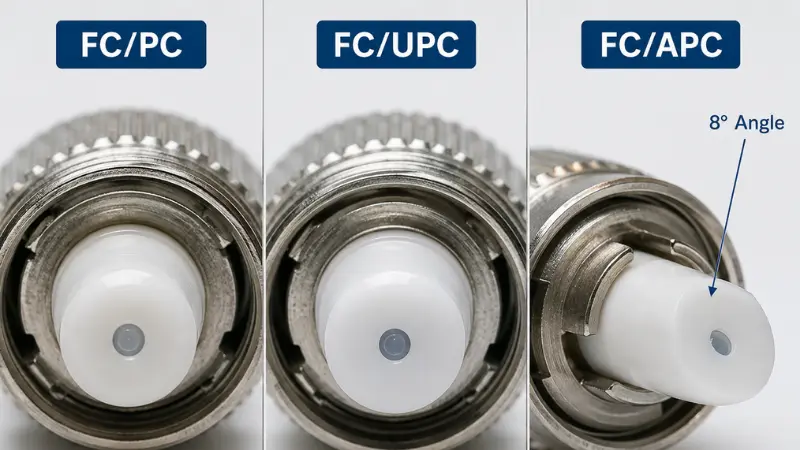

FC savienotāju polish veidi: PC, UPC un APC

FC savienotāji tiek piegādāti ar dažādiem gala -sejas pulēšanas līdzekļiem, un pulēšana -, nevis savienotāja korpuss - ir tas, kas galvenokārt izraisa atstarošanu un ievietošanas zudumu. Ja atceraties kādu lietu no šīs sadaļas, atcerieties trīs-burtu sufiksu uz daļas numura. Lai uzzinātu vairāk par visām savienotāju saimēm, skatiet mūsu ceļvediPC, UPC un APC pulēšana.

FC/PC (fiziskais kontakts)

PC ir oriģināls kupolveida pulējums, kur šķiedru serdeņi saskaras zem viegla atsperes spiediena. Tas darbojas, taču tā atstarošanas veiktspēja ir jaunāka, tāpēc tas reti tiek norādīts jaunos viena režīma projektos un tagad galvenokārt parādās mantotajās iekārtās.

FC/UPC (ultra fiziskais kontakts)

UPC ir smalkāka, stingrāk kontrolēta datora versija. Tas nodrošina zemu ievietošanas zudumu un stabilu atgriešanās zudumu, un tas ir praktisks noklusējums vispārīgām viena -režīma saitēm, laboratorijas savienojumiem un aprīkojuma saskarnēm, kurām nepieciešama tieša fiziska -kontakta pulēšana. UPC daļas parasti ir marķētas ar ziliem zābakiem, lai gan krāsu kodējums var atšķirties atkarībā no ražotāja.

FC/APC (leņķiskais fiziskais kontakts)

APC pulē gala virsmu leņķī -, standartizētā vērtība ir 8 grādi -, tāpēc atstarotā gaisma tiek novirzīta apšuvumā, nevis taisni atpakaļ pret avotu. Tas krasi samazina atstarošanos aizmugurē, tāpēc APC ir izvēlēts sistēmām, kas ir jutīgas pret atstaroto gaismu: CATV un analogais video, PON un FTTH plūsmas, lāzera avoti un precizitātes mērījumi. APC daļām parasti ir zaļi zābaki.

APC savienotājiem ir jāsadarbojas tikai ar APC savienotājiem, kuriem ir viena un tā pati atslēga. APC sejas piespiešana pret UPC vai datora virsmu rada lielus zaudējumus un var neatgriezeniski sabojāt abas gala virsmas.

Vienā mirklī dators salīdzinājumā ar UPC un APC

Iepriekš minētie atdeves-zaudējumu skaitļi atspoguļo līmeņus, kas parasti minēti starptautiskajos veiktspējas standartos, piemēram,IEC 61753un piegādātāju datu lapās; vienmēr apstipriniet precīzu pakāpi jūsu pasūtīto detaļu pārbaudes ziņojumā.

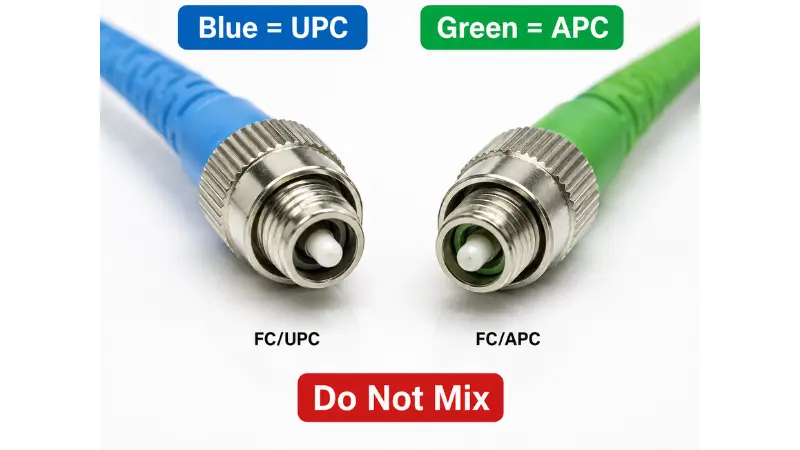

Kā atšķirt FC/APC un FC/UPC

Praksē parasti var noteikt pulēšanas veidu četros veidos: bagāžnieka krāsa (zaļa APC, zila UPC), redzamais leņķis uz uzgaļa gala, sufikss pasūtījuma specifikācijā vai etiķetē (FC/APC pret FC/UPC) un marķējums uz aprīkojuma porta. Ja rodas šaubas, vispirms pārbaudiet porta etiķeti, nevis spriežot pēc izskata - tas ir vienkāršākais veids, kā izvairīties no APC/UPC neatbilstības.

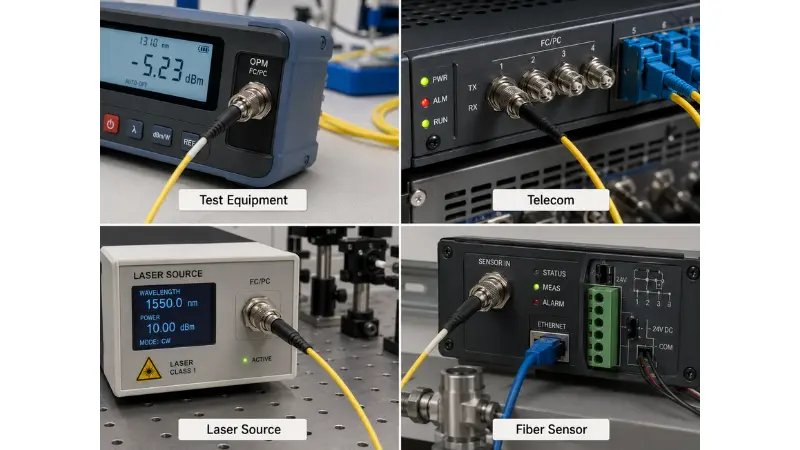

Kur mūsdienās joprojām tiek izmantoti FC šķiedras savienotāji?

Taisnīgs jautājums par jebkuru savienotāju, kas ir pirms LC, ir, vai tas nav novecojis. FC nav -, tas vienkārši ir sašaurinājies līdz vietām, kur tā stabilitāte ir lēnāka savienojuma vērta.

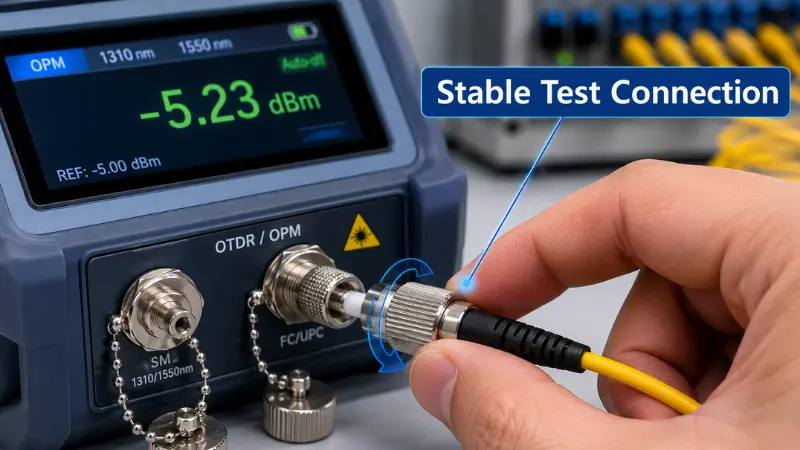

Testēšanas un mērīšanas iekārtas

FC ir pazīstams optiskos jaudas mērītājus, gaismas avotus, OTDR un optiskos spektra analizatorus, kā arī atsauces{0}}pārbaudes vadus. Vītņotajam savienojumam ir pastāvīgs, atkārtojams kontakts, kas nodrošina konsekventus mērījumus daudzos savienošanas/atvienošanas ciklos - reāla priekšrocība, ja vaļīgs ports var izkropļot nolasījumu.

Telekomunikāciju un pārraides sistēmas

Dažas telekomunikāciju un transporta iekārtas, īpaši vecākas platformas, tika veidotas ap FC portiem, un tās joprojām izmanto. Jaunbūves sliecas uzSC savienotājipiekļuves tīklos un LC uz iekārtām, taču FC joprojām var būt nepieciešama, lai saskaņotu esošo šasiju vai sadales rāmi.

Lāzeri, sensori un PM šķiedra

Lāzera instrumenti, šķiedru sensori, izpētes iestatījumi un PM šķiedru komplekti bieži izmanto FC, jo mehāniskā stabilitāte un precīza, atkārtojama izlīdzināšana ir svarīgāka par savienojuma ātrumu. Šajās sistēmās pat neliels atstarošanas apjoms var destabilizēt avotu vai sabojāt mērījumu, tāpēc FC/APC šeit ir izplatīts.

Rūpnieciskās un augstas{0}vibrācijas vide

Tā kā savienojums ir vītņots, FC var būt piemērots savienojumiem, kas pakļauti vibrācijai vai kustībai. Piemērotība joprojām ir atkarīga no visas montāžas - spriedzes samazināšanas, adaptera kvalitātes un uzstādīšanas -, nevis no savienotāja atsevišķi.

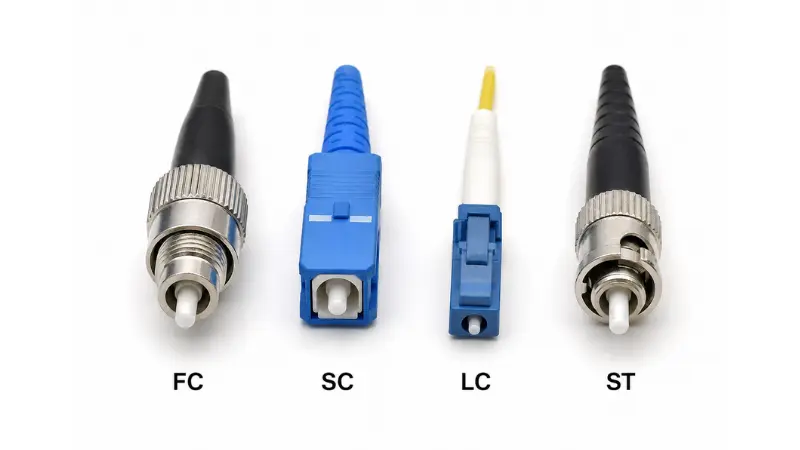

FC vs SC vs LC vs ST savienotāji

FC ir viena no iespējām. Salīdzinot to ar citiem galvenajiem savienotājiem, lēmums kļūst skaidrāks.

Kuru savienotāju izvēlēties?

• Izvēlieties FCsavienojot testēšanas instrumentus, saskaņojot mantotās FC iekārtas vai veidojot lāzera/sensora/PM saites, kur stabila izlīdzināšana pārspēj ātrumu.
• Izvēlieties LCraiduztvērējiem unaugsta{0}}blīvuma kabeļi, kur tā 1,25 mm uzgalis aptuveni divkāršo porta blīvumu.
• Izvēlieties SCFTTH un piekļuves tīkliem, kur SC/APC ir plaši izplatīts un viegli izslēdzams uz vietas.
• IzvēlietiesSTgalvenokārt, lai saskaņotu esošo daudzmodu iekārtu; tas reti ir izvēle jaunam darbam.

Ja jūs nosverat divas 2,5 mm skrūves-pret-nospiežamajām opcijām, mūsu piezīme paratšķirības starp SC un FC savienotājiempadziļināti{0}}atrodas kompromisos.

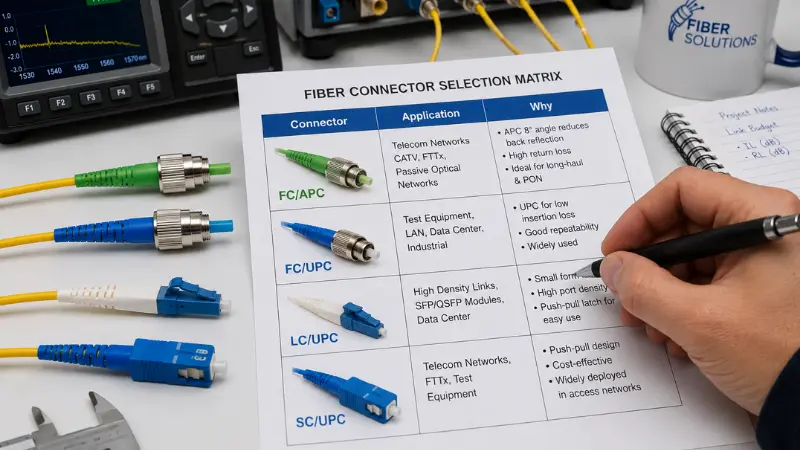

FC savienotāja atlases matrica

Ātrai uzziņai šeit ir norādīts, kā parasti tiek izdarīta izvēle atkarībā no lietojumprogrammas:

FC savienotāju priekšrocības un ierobežojumi

Godīgs kopsavilkums: FC tirgo ērtības pret stabilitāti. Dažās vietās tas ir labs darījums, bet citās - slikts.

Kur FC ir spēcīga.Vītņotais savienojums ir izturīgs pret nejaušu atvienošanu un vibrāciju, uzgaļa-un-atslēgas dizains atbalsta atkārtojamu izlīdzināšanu, un savienotājs ir pieejams gan UPC, gan APC, lai atbilstu dažādām atdeves -zaudējumu vajadzībām -, tāpēc tas joprojām ir pieejams testa, lāzera un PM lietojumprogrammās.

Kur FC izpaliek.Tā pievienošana un atvienošana ir lēnāka nekā SC vai LC, tā ir fiziski lielāka par LC un tāpēc nav piemērota liela{0}}blīvuma paneļiem, un savienošanas laikā tas prasa lielāku piesardzību: atslēgai ir jāsakrīt, un uzgali nekad nedrīkst piespiest vai pagriezt pret savu palīgu.

Kad neizmantot FC

Izlaist FC, ja portu blīvums vai ielāpu ātrums ir prioritāte (LC sasniedzamība), izvietojot standarta FTTH vai piekļuves tīklu (SC/APC parasti ir norma) vai ja nekam saitē nav nepieciešama FC vītņotā stabilitāte. Izvēloties FC, lai tas būtu drošs uz blīva paneļa, parasti tikai palielina izmaksas un palēnina instalēšanu.

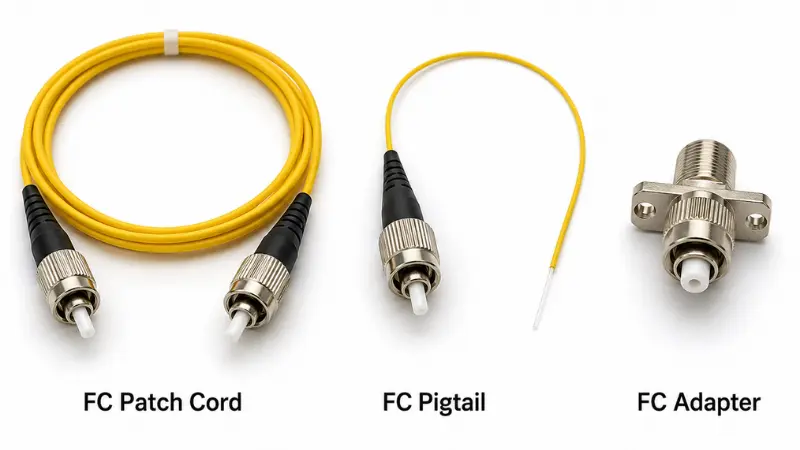

FC Patch Cord vs FC Pigtail vs FC Adapter

Šie trīs FC produkti atrisina dažādas problēmas, un to sajaukšana ir izplatīta pasūtīšanas kļūda:

• FC ielāpu auklasir pabeigti abos galos un tieši savienojiet divus portus -, piemēram, instrumentu ar ielāpu paneli. Jakas parasti ir 2,0 mm vai 3,0 mm.
• FC bizesir savienotājs vienā galā un tukša šķiedra otrā galā, kas paredzēts sapludināšanai-kabelī vai paplātē. Tie parasti izmanto 0,9 mm blīvu{3}}buferšķiedru.
• FC adapteri(savienotāji) ir starpsiena, kas savieno divus FC savienotājus caur izlīdzināšanas uzmavu; tie tiek montēti paneļos, kastēs un korpusos.

Kā izvēlēties pareizo FC šķiedras savienotāju?

Pirms FC savienotāja, plākstera vadu, bizes vai adaptera pasūtīšanas apstipriniet šīs piecas lietas.

1. UPC vai APC

Izmantojiet FC/UPC vispārīgām viena režīma{0}}saitēm, kur pietiek ar zemu ievietošanas zudumu. Izmantojiet FC/APC, kur atpakaļatstarojums ir svarīgs - lāzeri, analogie/CATV, PON un precizitātes mērījumi. Nekad nesajauciet APC ar UPC vai datoru.

2. Šķiedras veids

Apstipriniet, vai saite irviens{0}}režīms vai vairāku režīmu. Viena-režīmu FC ir norma telekomunikāciju, testa un tālsatiksmes{2}}optikā; daudzrežīmu FC pastāv, taču tas ir daudz retāk sastopams jaunos darbos.

3. Kabeļa diametrs

Saskaņojiet bagāžnieku un savienotāju ar kabeli: 0,9 mm stingra-buferšķiedra lielākajai daļai siksnu un 2,0 mm vai 3,0 mm apvalki plākstera vadiem atkarībā no maršruta un izturības.

4. Adaptera un atslēgu saderība

Adapterim jāatbilst pulēšanai un atslēgai. FC adapteri ir pieejami šaurā atslēgā (bieži apzīmēta ar NK / 2,0 mm) un plato taustiņu (WK / 2,14 mm), un šaurā atslēga mūsdienās ir izplatītāka. FC/APC atslēgas izlīdzināšana ir ļoti svarīga, jo leņķiskā pozīcija nosaka veiktspēju - neatbilstoša atslēga var novērst pareizu sēdvietu vai palielināt zaudējumus.

5. Veiktspējas prasības

Neapstājas pie savienotāja nosaukuma. Apstipriniet skaitļus, kas nosaka, vai saite darbojas:

• Ievietošanas zudums (IL)- gaisma pazuda, ejot cauri savienotajam pārim; zemāks ir labāks. Pieprasiet tipiskās un maksimālās vērtības.
• Atdeves zudums (RL)- gaisma atstarota atpakaļ pret avotu; Augstāks dB ir labāks, un tas ir galvenais iemesls, kāpēc izvēlēties APC.
• Darbības viļņa garums- apstipriniet, ka montāža ir paredzēta jūsu logam (piemēram, 1310/1550 nm vienā-režīmā).
• Jaka, izturība un vide- jakas vērtējums (piemēram, LSZH), kontaktdakšas-cikla izturība un visas āra vai rūpnieciskās prasības.

B2B pasūtījumiem ir arī vērts apstiprināt, ka piegādātājs var nodrošināt pārbaudes ziņojumus, pielāgotus garumus, marķējumu un iepakojumu.

Biežākās kļūdas, no kurām jāizvairās?

• APC un UPC sajaukšana:Dažādas gala{0}}sejas ģeometrijas nozīmē, ka to savienošana pārī rada lielus zudumus un var sabojāt pulēšanas līdzekli. Iepirkumā vairums FC kļūdu rodas pēc slīpēšanas neatbilstības, kabeļa-diametra neatbilstības vai pieņemšanas, ka katrs FC adapteris ir savstarpēji aizstājams.
• Tīrības neievērošana:Putekļi, eļļa un skrāpējumi palielina zaudējumus un sabojā testa atkārtojamību. Pārbaudi unnotīriet gala virsmupirms katra palīga, it īpaši attiecībā uz instrumentiem.
• Izmantojot FC, kur LC vai SC der labāk:Augsta{0}}blīvuma paneļi parasti vēlas LC; FTTH parasti vēlas SC/APC. Rezerves FC vītnes stabilitātei vai aprīkojuma savietojamībai.
• Aizmirstot pieslēgvietas abos galos:Savienotājam ir jāatbilst ierīcei, adapterim, panelim vai instrumentam. Pirms FC ielāpu vadu pasūtīšanas pārbaudiet abus saites - galus un izlasiet porta etiķeti, nevis minējiet pēc izskata.

FC šķiedras savienotāja pirkšanas kontrolsaraksts

Pirms pasūtījuma veikšanas apstipriniet tos:

• Savienotāja konfigurācija: FC uz FC vai hibrīds, piemēram, FC uz LC vai FC uz SC
• Poļu valoda: UPC vai APC
• Šķiedra: viena{0}}režīms vai daudzmodu
• Kabeļa garums
• Kabeļa diametrs: 0,9 mm, 2,0 mm vai 3,0 mm
• Jakas materiāls un vērtējums
• Simplekss vai duplekssstruktūra
• Adaptera veids, atslēga un montāžas veids
• Ievietošanas zudumu un atgriešanas zudumu mērķi
• Testa ziņojums, marķēšana un iepakošanas vajadzības

Iepirkuma piezīmes B2B pircējiem

Projektu pasūtījumiem ar kataloga noklusējuma iestatījumiem bieži vien nepietiek. Kabeļa garums, apvalka materiāls, bagāžas nodalījuma krāsa, pulēšana, etiķetes formāts un iepakojums ietekmē to, cik vienmērīgi daļas tiek uzstādītas mērogā -, un lielākā daļa novēršamo FC problēmu uz vietas ir saistītas ar pulēšanas neatbilstību, nepareizu kabeļa diametru vai adaptera atslēgu, kas nebija norādīta. Bloķējiet šo informāciju pirkuma pasūtījumā un pieprasiet katras-partijas pārbaudes ziņojumus par jebko, kas padod testēšanas aprīkojumu vai atspoguļo{4}}jutīgās saites.

Secinājums

FC šķiedru savienotājs ir vītņots savienotājs, kas izveidots stabiliem, atkārtojamiem optiskiem savienojumiem, kas nodrošina tā atbilstību testa instrumentiem, lāzeru un sensoru sistēmās un visur, kur esošais aprīkojums ir konstruēts ap FC portiem -, pat ja LC un SC dominē jaunajos augsta-blīvuma un piekļuves tīklos. Izvēlieties FC, kad ports, veiktspējas mērķis vai vide to īpaši pieprasa; sasniedziet LC blīvumam un SC/APC FTTH.

Pirms pasūtīšanas veiciet ātrās pārbaudes, kas novērš lielāko daļu problēmu: apstipriniet abus aprīkojuma portus, pulēšanu (UPC vai APC), šķiedru veidu, kabeļa diametru un adaptera atslēgu un pieprasiet testa ziņojumu par jebko, kas baro instrumentus vai atstarojošās{0}}jutīgās saites. Ievietojot tos uzreiz, tiek samazinātas ievietošanas zuduma, atgriešanas zuduma un pārstrādes izmaksas.
