Viena vai divas šķiedras -, tā ir galvenā atšķirība starp simpleksajiem un dupleksajiem optiskās šķiedras kabeļiem. Bet izvēle starp tām veido vairāk nekā tikai materiālu izmaksas. Tas nosaka jūsu ielāpu paneļa blīvumu, katra palaišanas vadu specifikācijas un - vissvarīgāko - to, vai visas saites fiziskā arhitektūra patiešām atbilst tīkla prasībām. Šeit ir ātrs-atsauces salīdzinājums. Ja jums ir nepieciešams pilns attēls, turpiniet lasīt.
Vienkāršais optiskās šķiedras kabelis: viens pavediens, viens virziens
Vienkāršajam optiskās šķiedras kabelim vienā aizsargapvalkā ir viena stikla vai plastmasas šķiedras šķipsna. Tas pārraida datus vienā virzienā - no avota līdz uztvērējam, ar punktu. Nav atgriešanās ceļa, nav divvirzienu sarunas.
Šis viens{0}}veids dizains atbilst noteiktam darbu kopumam. CCTV novērošana ir klasisks piemērs: kamera uzņem video un nospiež straumi uz ierakstīšanas ierīci. Ierakstītājam nekad nav jāsūta dati atpakaļ uz kameru, izmantojot to pašu šķiedru. Rūpnieciskie sensoru tīkli darbojas tāpat kā - temperatūras zonde rūpnīcā nosūta rādījumus uz vadības paneli, un informācijas panelim nav iemesla atbildēt.
Simplex kabeļi nodrošina arī apraides infrastruktūru. Televīzijas ražošanā kamera pārraida savu plūsmu uz centrālo apraides vienību, izmantojot vienkāršās šķiedras saiti. Medicīniskās attēlveidošanas iekārtas - endoskopijas sistēmas, noteiktas rentgena iekārtas - balstās uz to pašu vienvirziena pieeju. Attēlveidošanas ierīce aktivizē augstas-izšķirtspējas datus apstrādes stacijā, un tas ir viss datu ceļš.
No fiziskās puses vienkāršā šķiedra ir vieglāka un aizņem mazāk vietas paplātē. Viena daļa beidzas arSC optiskās šķiedras savienotājsvai FC savienotājs ir ātri uzstādāms un viegli novēršams. Viena šķiedra, viens izlīdzinājums, viens potenciāls atteices punkts - un šai vienkāršībai ir patiesa vērtība liela mēroga-sensoru izvietošanā, kur darbojas simtiem atsevišķu saišu.
Divpusējais optiskās šķiedras kabelis: divvirzienu{0}}sakari
Dupleksais optisko šķiedru kabelis apvieno divas šķiedras pavedienus rāvējslēdzēja konfigurācijā - divas šķiedrvielas blakus, kas savienotas ar plānu apvalka materiāla sloksni. Viena virziena rokturi pārraida (TX), citi saņem (RX), tāpēc viens kabelis nodrošina pilnu divvirzienu saziņu.
Padomājiet par to, kas notiek datu centrā. Serveris runā ar slēdzi - pieprasījumi pazūd, atbildes atgriežas, un abi virzieni vienlaikus paliek aizņemti. Stāvu slēdži tiek ievadīti galvenajā mugurkaulā, un katrs no šiem augšupsaites nodrošina trafiku abos virzienos. Tā nav nejaušība; tā darbojas protokoli. Ethernet, Fiber Channel, SONET - tie visi pieņem vienlaicīgu sūtīšanas-un-saņemšanas ceļu. Dupleksās šķiedras pastāv, jo mūsdienu tīklošana nemainās.
Pilna-dupleksā darbība nozīmē, ka abi virzieni paliek aktīvi vienlaikus. Darbstacija aktivizē pieprasījumu serverim vienā daļā, bet serveris nosūta atbildi atpakaļ uz otru. Nav jāgaida, nav -pagrieziena, nav izšķērdēta joslas platuma. Tas atšķiras no pus{5}}dupleksā, kur dati tiek pārraidīti abos virzienos, bet tikai vienā virzienā, - rācijas-sarunas modelis, kur jūs turat sarunu pogu un otra persona gaida.
Dupleksā plākstera vadi tiek izbeigti ar savienotājiem pārī. AnLC-uz-LC abpusējā plākstera vadsir mūsdienās visplašāk izmantotais kabeļu komplekts datu centros, pateicoties LC savienotāja kompaktajam 1,25 mm uzgalim un tiešai saderībai ar SFP un SFP+ raiduztvērējiem.
Viens{0}}režīms salīdzinājumā ar daudzrežīmiem
Gan simpleksajiem, gan abpusējiem optisko šķiedru kabeļiem ir viena{0}}režīmu un daudzmodu versijas. Šī izvēle nosaka attālumu un joslas platumu, tāpēc ir vērts to skaidri saprast.

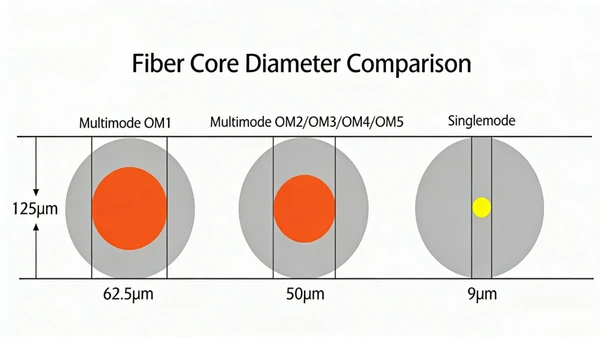

Vienmoda{0}}šķiedras serdes diametrs ir no 8 līdz 10 mikroniem, un tā pārvadā vienu gaismas staru. Šis blīvais kodols novērš modālo izkliedi, kas saglabā signālu tīru lielos attālumos - mēs runājam par kilometriem, nevis metriem. Viena-moda vienpusējie un abpusējie kabeļi ir standarts telekomunikāciju maģistrāliem, metro zonas tīkliem un jebkurai saitei dažu kilometru garumā. Izmaksas ir augstākas, jo viena režīma raiduztvērēji izmanto lāzera gaismas avotus, nevis lētākās gaismas diodes daudzmodu sistēmās.
Daudzmodu šķiedrai ir lielāks kodols - 50 jeb 62,5 mikroni -, un tā ļauj vienlaikus pārvietoties vairākiem gaismas režīmiem. Tas nodrošina spēcīgu joslas platumu īsos maršrutos, taču signāls pasliktinās ātrāk, jo šie dažādie gaismas ceļi uztvērējam nonāk nedaudz atšķirīgos laikos. Modālās izkliedes vāciņi ierobežo efektīvus vairāku režīmu attālumus no 300 līdz 550 metriem 10G saitēm atkarībā no OM3 vai OM4 kabeļa kvalitātes. Kampusa tīkliem, iekšējās{11}}ēkas saitēm un īsiem datu centru darbības laikiem daudzmodu dupleksā šķiedra ir rentabla izvēle.
Vietās, kur šie kabeļi beidzas sadales punktos, ir labi-norādītsoptiskās šķiedras spaiļu kārbauztur savienojuma punktus sakārtotus un aizsargātus. Šī detaļa ietaupa stundām ilgu problēmu novēršanu, kad vairākus mēnešus pēc instalēšanas meklējat problemātisku saiti.
Simplex vs Duplex optisko šķiedru kabeļi
Izmaksas ir pirmā lieta, par ko mēs jautājam. Vienkāršajam kabelim tiek izmantota viena šķiedras daļa un viens savienotājs katrā galā - mazāk materiāla, zemāka cena par vienu posmu. Kad mēs velkam simtiem sensoru plūsmu cauri rūpnieciskai iekārtai vai savienojam ēkas-plašo videonovērošanas tīklu, ietaupījumi vienā-darba laikā strauji palielinās. Dupleksais kabelis maksā vairāk, pateicoties otrajai daļai un papildu savienotājiem, taču tas nodrošina divvirzienu iespējas, ko simplekss nevar atkārtot.
Uzstādīšana ir otrais jautājums. Simplex kabeļi ir plānāki, elastīgāki un vieglāk izvadāmi cauri ciešai caurulei. Dupleksie kabeļi ir platāki rāvējslēdzēja konstrukcijas dēļ, kas rada ierobežojumus augsta-blīvuma plākstera paneļiem. Bet šeit ir kompromiss: dupleksie kabeļi novērš nepieciešamību pārvaldīt divas atsevišķas vienpusējas darbības, kad projektam nepieciešama divvirzienu komunikācija. Tīkla vidē viens dupleksais kabelis ir tīrāks nekā divi vienpusējie kabeļi, kas novadīti uz vienu un to pašu galamērķi.
Joslas platuma jauda veicina dupleksu jebkurā tīkla kontekstā. Vienlaicīga divvirzienu datu plūsma{1}}nozīmē, ka jūsu saites pilna jauda darbojas abos virzienos vienlaikus. Simpleksa saite visu joslas platumu atvēl vienā virzienā - efektīvi sensoru plūsmām un apraidei, taču tā neatbalsta nosūtīšanas-un-saņemšanas ciklu, kas nepieciešams IP tīklam.
Savienotāju saderība ir identiska abiem veidiem. Tas patsoptiskās šķiedras adapterikas savieno SC-uz-SC vai LC-to-LC, savstarpēji aizstājami darbojas ar simpleksiem un dupleksajiem mezgliem. Divi vienpusējie kabeļi var aizstāt vienu duplekso kabeli, un otrādi ir taisnība. Praksē tīkla savienojumiem priekšroka tiek dota dupleksajam, jo tas nodrošina tīrāku kabeļu pārvaldību.
Kur izmantot vienkāršās optiskās šķiedras kabeļus
Simpleksās šķiedras ir piemērotas ikvienai lietojumprogrammai, kur dati plūst vienā virzienā no avota uz uztvērēju: videonovērošanas un videonovērošanas sistēmām, rūpnieciskās automatizācijas sensoriem un IoT uzraudzības tīkliem, apraides signālu sadalei (piemēram, kameru{0}}uz-ražošanas iekārtām), medicīniskās attēlveidošanas datu pārraidei (piemēram, endoskopam{2}uz-sensoru noteikšanas sistēmām un apstrādi perimetru stacijām.
Visos šajos scenārijos avota ierīce ģenerē datus un saņemošā ierīce tos patērē. Lietojumprogrammas dizainā nav atgriešanas kanāla, tāpēc dupleksā kabeļa izmantošana palielina izmaksas, nepievienojot funkciju.
Kur izmantot dupleksos optisko šķiedru kabeļus
Dupleksā šķiedra ir visur, kur notiek divvirzienu komunikācija -, kas aptver lielāko daļu tīkla infrastruktūras. LAN mugurkaula savienojumi starp slēdžiem un maršrutētājiem, servera-pārslēgšanās-saites datu centros, WAN savienojumi starp ēkām, optiskās šķiedras-uz-galda izvietošana liela-joslas platuma darbstacijām un savienojumi ar šķiedru modemiem un multivides šķiedru pārveidotājiem. Ja ierīce abos galos gan sūta, gan saņem datus - un kas apraksta katru pēdējo divdesmit gadu laikā izveidoto tīkla iekārtu, - ir jānorāda dupleksais kabelis.
Viena attīstība, par kuru ir vērts zināt: BiDi (divvirzienu) raiduztvērēji nodrošina divvirzienu saziņu, izmantojot vienu šķiedras pavedienu, pārraidei un saņemšanai izmantojot dažādus viļņu garumus. BiDi raiduztvērēji, kas savienoti pārī ar vienkāršajiem kabeļiem, samazina šķiedru skaitu metro un piekļuves tīklos, kur ir maz vietas. Šai pieejai ir nepieciešami viļņu garumam{3}}specifiski raiduztvērēji abos galos, tāpēc tas ir mērķtiecīgs risinājums, nevis vispārējs dupleksa aizstājējs.
Kā izvēlēties pareizo optisko šķiedru kabeli savam lietojumam
Lēmums ir saistīts ar vienu jautājumu: vai saite nes datus vienā virzienā vai divos? Viens virziens - sensors, kas baro informācijas paneli, kamera, kas baro ierakstītāju - nozīmē vienkāršā. Divi virzieni - jebkurš tīkla savienojums - nozīmē dupleksu.
Turklāt neaizmirstiet par pārtraukšanas kvalitāti. Tīrs, pareizi pulētsoptiskās šķiedras ātrais savienotājsuz jebkura veida kabeļiem katru reizi pārspēj slikti noslēgtu premium kabeli. Labākais kabelis tirgū neglābs saiti ar netīru vai nepareizi novietotu gala virsmu.
Lielākajai daļai tīkla būvējumu ir saprātīga abu kabeļu veidu kombinācija. Palaidiet duplekso darbību, lai aktivizētu tīkla savienojumus. Izmantojiet simpleksu speciālai pārraudzībai, sensoram un apraides plūsmām. Kabeļa veida atbilstība faktiskajai datu plūsmai - tā vietā, lai pēc noklusējuma iestatītu dupleksu katrā palaišanas reizē -, kontrolē materiālu izmaksas un kabeļu ceļus ir pārvaldāmus, nezaudējot veiktspēju, kur tas ir svarīgi.
