Optiskais sadales rāmis (ODF) un optiskās šķiedras plākstera panelis ir ievietoti adapteri, sakārtoti kabeļi un uzstādīti 19 collu plauktos. No ārpuses tie izskatās savstarpēji aizvietojami. Viņi nav. Katrs no tiem apstrādā pilnīgi atšķirīgu šķiedru savienojuma posmu, un nepareizas ierīces instalēšana nepareizā topoloģijas punktā parasti nozīmē to vēlāk.
| Kāda ir atšķirība starp ODF un ielāpu paneli? Fiber Patch Panel vs ODF: galvenās atšķirības Lai gan šķiedru plākstera paneļi un ODF ir šķiedru optikas tīklu neatņemamas sastāvdaļas, pastāv dažas galvenās atšķirības: Mērķis: šķiedru plāksteru paneļus galvenokārt izmanto optisko šķiedru līniju savienošanai un pārvaldīšanai. Un otrādi, ODF ne tikai savieno un pārvalda, bet arī aizsargā serdi, optiskā kabeļa saiti un līnijas regulēšanu. Dizains: ielāpu paneļi parasti ir vienkāršāki nekā ODF, un tajos ir tikai plākstera paneļi un optiskās šķiedras adapteri. No otras puses, ODF ietver plākstera paneļus, optisko šķiedru adapterus un var ietvert arī citus komponentus, piemēram, optisko šķiedru raiduztvērējus, optisko šķiedru slēdžus, optisko šķiedru vājinātājus utt. Lietošana: ODF parasti izmanto tālsatiksmes{0}}sakaros un liela mēroga-tīklos, savukārt ielāpu paneļi biežāk tiek izmantoti lokālajos tīklos un datu centros. Mērogs: ODF parasti var uzņemt vairāk šķiedru savienojumu, padarot tos piemērotākus liela mēroga -tīkla infrastruktūrām. Kopumā gan šķiedru plākstera paneļi, gan ODF kalpo šķiedru savienojumu organizēšanai un pārvaldībai, taču to dizains, lietojums un pielietojuma scenāriji atšķiras. Izvēloties kādu no šīm ierīcēm, ņemiet vērā to mērķi, tīkla mērogu un īpašās tīkla prasības. |
Kas īsti ir optiskais sadales rāmis (ODF)?

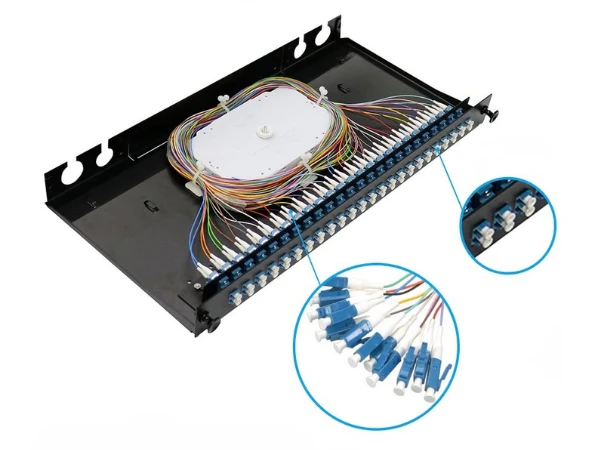

ODF ir vieta, kur ārējās iekārtas (OSP) optiskās šķiedras kabeļi nonāk objektā un tiek organizēti iekšējai izplatīšanai. Kad no ielas pienāk 288-šķiedru bruņu maģistrāles kabelis, tas netiek pievienots tieši slēdžam. Tas nonāk ODF, kur tehniķi noņem ārējo apvalku, atdala atsevišķus šķiedru pavedienus un sapludina katru uzoptiskās šķiedras bizekas nodrošina savienotu galapunktu (parasti SC, LC vai FC) šķērssavienojumam ar iekšējiem sadales kabeļiem. Daudzos FTTH izvietojumos ODF ir arī PLC sadalītāja moduļi, kas sadala vienu padeves šķiedru vairākos abonentu atzaros, pirms šie atzari atstāj rāmi.
Visiem šiem savienošanas darbiem ir nepieciešama aizsargāta vide. ODF korpusi pasargā smalkās saplūšanas vietas no putekļiem, mitruma, vibrācijas un nejaušas saskares, savukārt izbīdāmās salaiduma paplātes nodrošina, ka katrs savienojuma punkts ir pieejams OTDR pārbaudei, netraucējot blakus esošās šķiedras. Integrētās kabeļu pārvaldības vadotnes nodrošina minimālo lieces rādiusu katrā dzīslā, kas ir svarīgāks, nekā vairums cilvēku saprot, kad simtiem šķiedru koplieto vienu rāmi. Grīdā-stāvošais ODF var uzņemt 576, 864 vai vairāk nekā 1000 savienojumu, izmantojot moduļu paliktņu konfigurācijas,-kādēļ tos atradīsit operatoru centrālajos birojos un universitātes pilsētiņas ieejas telpās, kur saplūst desmitiem maģistrālo kabeļu.
Kas ir ODF un IDF?
ODF (Optical Distribution Frame) ir optiskās šķiedras pārvaldības ierīce, ko izmanto, lai pārtrauktu, savienotu un aizsargātu optisko šķiedru kabeļus telekomunikāciju un datu centru vidē. IDF (Intermediate Distribution Frame) ir sekundārais tīkla sadales punkts, kas paplašina savienojamību no galvenā sadales rāmja (MDF) līdz atsevišķiem stāviem vai zonām ēkā. ODF pārvalda optisko šķiedru signālus, bet IDF izplata tīkla savienojumus gala lietotājiem.
Ko dara optiskās šķiedras plākstera panelis?
Optiskās šķiedras plākstera panelis ir statīvā{0}}montēts korpuss, kura priekšējā plāksnē ir izvietotas adapteru rindas (LC duplekss, SC simplex, MTP/MPO). Aiz plāksnes katra adaptera aizmugurei tiek pievienoti iepriekš-nobeigti maģistrāles kabeļi vai cauruļu sadales šķiedras. Tehniķis ar 3 metriemoptiskās šķiedras plākstera vadspieslēdzas priekšpusē un pabeidz ķēdi līdz aktīvajam aprīkojumam-komutatoram, serverim, multivides pārveidotājam.
Nav saplūšanas savienotāja, nav savienojuma paplātes. Pievienojiet ielāpu vadu, lai pievienotu jaunu serveri tiešsaistē, un atvienojiet to, lai to pārtrauktu. Pārvietošanās, pievienošana un izmaiņas (MAC) notiek dažu sekunžu laikā. Mūsdienu augsta blīvuma paneļi apvieno 24 LC dupleksos portus (48 šķiedras) vienā statīva blokā, un MTP kasešu dizains nodrošina 96 vai 144 šķiedras vienā vienībā. Datu centros, kur katra plaukta vienība atspoguļo nekustamā īpašuma izmaksas, šis blīvums nosaka lielāko daļu pirkuma lēmumu.

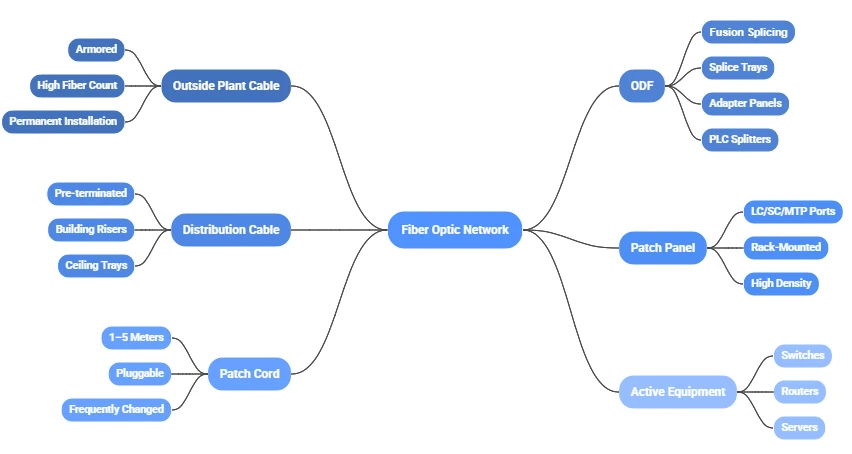

Galvenās atšķirības starp ODF un ielāpu paneli
ODF ir vieta, kur neapstrādāti ārējie rūpnīcas kabeļi tiek neatgriezeniski pārtraukti, izmantojot saplūšanas{0}}savienojumus, kas var palikt neskarti desmit gadus. Patch panelis pilnībā ir balstīts uz savienotāju-: katrs savienojums ir izveidots un tiek pārtraukts ar rokām tik bieži, cik to pieprasa tīkls. Atšķirības starpšķiedru bizes un plākstera auklasatspoguļo šo pašu pastāvīgo -pret-elastīgo sadalījumu komponentu līmenī.
Atrašanās vieta, konstrukcija un jauda izriet no šī viena fakta. ODF atrodas pie kabeļu ieejas iekārtām, galvenajiem sadales rāmjiem un -meisa telpām-, kas ir būvētas ar lielgabarīta-tērauda korpusiem, integrētu spriedzes samazināšanas ierīci un plašu maršrutēšanas vietu, jo tie apstrādā bruņu āra stumbrus. Plāksteri paneļi atrodas aprīkojuma plauktos blakus slēdžiem un maršrutētājiem, šķiltavas un bīdāmās-sliedes-montāžas, jo to uzdevums ir tīra ielāpu vadu pārvaldība kontrolētā iekštelpu vidē. Un, lai gan ODF instalācija var pārvaldīt tūkstošiem šķiedru šķiedru vairākos kadros, ielāpu panelis optimizē portu-uz-statīva-vienības blīvumu-mazāk šķiedru, kas ir pietiekami cieši iesaiņotas, lai apkalpotu pilnu aprīkojuma skapi, netērējot vertikālu vietu.
Kur katrs iederas reālā izvietošanā
Tipiskā FTTH vai FTTP tīklā mobilo sakaru operatora -pakāpes ODF atrodas centrālajā birojā vai lauka kabinetā. Tas saņem padeves kabeļus no mugurkaula, savieno tos sadales šķiedrās un bieži vien mājvietāsPLC optiskās šķiedras sadalītājikas sadala vienu augšējo šķiedru 16 vai 32 abonentu atzaros. No turienes sadales kabeļi izplūst uz ielas -līmeņa termināļiem un abonentu telpām.
Datu centri darbojas otrādi. Maģistrāles šķiedras no universitātes pilsētiņas mugurkaula beidzas pie ODF galvenajā optiskās šķiedras ieejas telpā, taču ikdienas darbība notiek rindu līmenī, kur augsta-blīvuma ielāpu paneļi nodrošina administratoriem pieslēgvietas savienojumus, ko tie pievieno un atvieno, mainoties darba slodzei. Filiāles birojs vai atsevišķas{5}}grīdas iekārtojums- vienkāršo visu vēl vairāk: ja pakalpojumu sniedzējs piegādā iepriekš-pieslēgtu šķiedru, kompakts sienas-montāžas plākstera panelis apstrādā visu vietni bez jebkādas savienošanas.
Lielākā daļa labi{0}}izstrādāto tīklu izmanto abus vienlaikus. ODF apstrādā maģistrāles kabeļa pieslēgumu un ilgtermiņa -cross-savienojumus; ielāpu panelis nodrošina elastīgu pēdējo-mēra savienojumu ar aprīkojuma portiem. Šī slāņveida pieeja izolē jutīgo savienojuma vidi no ikdienas lāpīšanas, samazinot nejaušu šķiedru bojājumu risku. Tas nozīmē arī to, ka tad, kad tīkla paplašināšanai tiek piegādāts-jauns slēdzis, jauna serveru rinda-vienīgā aparatūra, kas jāmaina, ir ielāpu paneļa līmenī, nevis ODF iekšpusē.
Kāpēc savienotāju kvalitāte veido visu sistēmu
Plānošanas diskusijās lielākā uzmanība tiek pievērsta ODF un ielāpu panelim, bet savienotāji veic faktisko optisko darbu. Adaptera pieslēgvietas, savilcējumi, plākstera vadu savienojuma virsmas{1}}tie visi palielina ievietošanas zudumu, un šie zaudējumi uzkrājas. 144 šķiedru ODF, kas nodrošina blīvu FTTH sadalījumu, 0,1 dB starpība uz katru savienotāju ātri sakrājas simtiem savienoto pāru.
Lielākā daļa veiktspējas atšķirības starp labu savienotāju un sliktu savienotāju atrodas uzgali. Precīza-pulēta cirkonija oksīda keramika nodrošina šķiedru serdeņu izlīdzināšanu sub-mikronu pielaidēs; slikti pabeigtas gala virsmas rada atdeves zudumu kāpumus, kas pasliktina ātrgaitas signālus-īpaši 100 G-un-virs saskanīgām saitēm, kur ir svarīga katra desmitā dB. ODF iekšpusē savienotāja kvalitātei ir vēl lielāka nozīme nekā plākstera panelī, jo savienojumam, kas ir sapludināts- un ievietots tā adapterī, ir paredzēts palikt visu kabeļu iekārtas kalpošanas laiku. Sliktsoptiskās šķiedras savienotājsierakts savienojuma paplātē nav nekas tāds, ko jūs nomaināt otrdienas pēcpusdienā.
Formas faktors ietekmē arī blīvumu.LC savienotāji ar 1,25 mm uzgalinodrošina aptuveni divkāršu portu skaitu uz vienu statīva vienību, salīdzinot ar SC 2,5 mm formas faktoru, tāpēc LC dominē mūsdienu datu centru ielāpu paneļos un arvien vairāk tiek parādīts ODF adapteru sadaļās. SC un FC joprojām ieņem vietu mantotajās telekomunikāciju ražotnēs, kur atgriezeniskā saderība atsver blīvuma pieaugumu.
Pielāgojiet pareizo aprīkojumu jūsu tīkla mērogam
No aparatūras viedokļa 12-šķiedras filiāles saitei un 1500- optiskās šķiedras mobilo sakaru operatora galvenei nav gandrīz nekā kopīga, un pārmērīga norādīšana izšķiež naudu tikpat uzticami, kā nepietiekama norādīšana izraisa pārtraukumus.
Vieglākā galā-mazāk nekā 48 šķiedras-sienas-montāžas vai 1U statīva-montāžas plākstera panelis ar darbu tiek galā pats. Piemēram, SOHO birojam, kas savienojas ar GPON ONT, var būt nepieciešams tikai 4- vai 8-portu optiskās šķiedras gala panelis netālu no ēkas ieejas punkta. Kabeļi tiek piegādāti iepriekš, tāpēc nav ko savienot un nav iemesla ieguldīt ODF līmeņa infrastruktūrā.
Tiklīdz šķiedru skaits sasniedz diapazonu no 48-līdz-288, viens ielāpu panelis to neizgriež. Daudzstāvu uzņēmuma pilsētiņa vai reģionālais ISP mezgls šādā mērogā gūst labumu no speciāla ODF savienošanas pārī galvenajā ieejas objektā ar statīva montāžas paneļiem katrā IDF skapī. ODF nodrošina tīru šķērssavienojumu slāni stumbra savienojumiem, savukārt pakārtotie paneļi ļauj vietējam IT personālam pārorientēt savienojumus, neatverot savienojuma paplāti. Izvēloties tiesībasoptisko šķiedru savienotāju veidikatrā līmenī-APC slīpēšana tālsatiksmes-dalītāja plūsmām, UPC īsas-sasniedzamības datu saitēm-novērš atstarojuma problēmu kaskādes pārnešanu starp slāņiem. Tas ir arī mērogs, kurā marķēšana un dokumentācija sāk atmaksāties; bez skaidras portu kartes, kas savieno ODF savienojuma pozīcijas ar pakārtotajiem ielāpu paneļa portiem, vienas neveiksmīgas saites problēmu novēršana var patērēt visu pēcpusdienu.
Pārsniedzot dažus simtus šķiedru, ODF kļūst par pastāvīgu ēkas infrastruktūru. Šāda mēroga hipermēroga datu centriem un telekomunikāciju centrālajiem birojiem ir vajadzīgas modulāras grīdas{1}}stāvošas sistēmas ar sakraujamām savienojuma paplātēm, integrētiem maršrutēšanas kanāliem un priekšējiem-piekļuves adapteru paneļiem, kas nodrošina karstu-eju apkopi, neizjaucot blakus esošos savienojumus. Paredzams, ka šeit instalētā aparatūra kalpos 15 līdz 20 gadus. Augsta-pakāpevienmodu pigtailsun rūpnīcā{0}}pārbaudītie adapteri ODF līmenī maksā iepriekš, taču tie novērš vienmērīgo problēmu novēršanas zvanu plūsmu, ko laika gaitā rada lēti komponenti.
Kabeļu pārvaldība: aizmirstais faktors, kas pagarina aparatūras kalpošanas laiku
Šķiedru novirzīšana caur ODF vai ielāpu paneli ietekmē veiktspēju tikpat lielā mērā kā pati aparatūra. Izliekuma rādiusa pārkāpumi, sapinušies ielāpu vadi un ierobežota krātuve rada zaudējumus, kas parādās OTDR pēdās, bet reti tiek vainoti pareizajā iemesla dēļ.
Vienmodas šķiedras (standarta G.652) minimālais liekuma rādiuss ir aptuveni 15 mm, un, to pārkāpjot, tiek radīts makrolīkuma zudums, kas klusi iztukšo jūsu saites budžetu. ODF iekšienē augstākās-riska zonas ir šķiedru izejas punkti, kur šķiedras tiek cilpas no savienojuma paplātēm uz adaptera paneļiem, un brīvās uzglabāšanas zonas, kur tiek saritināta liekā šķiedra. Izliektie maršrutēšanas kanāli un serdeņa -stikla spoles turētāji labi-izstrādātā ODF nodrošina, ka katra šķipsna pārsniedz minimālo rādiusu-, pat ja tehniķis izbīda paplāti apkopei un iespiež to atpakaļ.
Plākstera panelī problēma pāriet no iekšējiem līkumiem uz ārējo vadu pārvaldību. 48{3}}portu LC panelis noslogotā datu centrā uzkrāj desmitiem vadu, kas plūst no tā priekšpuses, un bez horizontālajiem un vertikālajiem kabeļu pārvaldniekiem šie vadi sapinās, velkas uz savienotāju korpusiem un noslogo uzgaļa atsperi ar pastāvīgu sānu spēku. Mehāniskais spiediens paātrina gala-sejas nodilumu un pakāpeniski palielina ievietošanas zudumu — šo problēmu var novērst velcro saites, pareizas apkopes cilpas un konsekventa marķēšana, ja disciplīna tiek ievērota jau no pirmās dienas.
ODF izkārtojums ietekmē arī to, cik bieži savienotāji tiek traucēti lejup pa straumi. Ja maģistrālajām šķiedrām ir pietiekama apkope un tīri maršrutēšanas ceļi, OTDR testi un apkopes savienojumi tiek veikti, nevelkot vai piespiežot nevienu šķiedru. Ikreiz, kad savienotājs tiek noslogots, atvienots un no jauna{2}}novietots, tā gala virsma uztver piesārņojumu un mikro-skrāpējumus. Izstrādājot zemu-piespiedu piekļuvi jau no paša sākuma, tiek veikts mazāk apkopes darbu-un mazāks apkopes pieskārienu skaits nozīmē ilgāku savienotāja kalpošanas laiku.
Saliekot to visu kopā
ODF vai ielāpu panelis nav vai nu/vai lēmums lielākajai daļai tīklu-tas ir jautājums par to, kura ierīce kurp nonāk. ODF pārtrauc maģistrāles kabeļus un nodrošina ilgstošus -krustsavienojumus-. Plākstera panelis nodrošina tehniķiem elastīgu ielāpu slāni tuvu iekārtai. Šīs topoloģijas pareiza noteikšana ir pirmais solis.
Otrajā posmā ir viss ap to: uzgaļu kvalitāte un pulēšanas pakāpe ir saskaņota ar katru slāni, korpusa izmērs, pamatojoties uz faktisko šķiedru skaitu, nevis minējumiem, un kabeļu maršrutēšana, kas aizsargā savienotājus no nevajadzīgas mehāniskās slodzes. Neviens no tiem nav krāšņs darbs, taču tā ir atšķirība starp šķiedru ražotni, kas tīri darbojas 15 gadus, un tādu, kas katru ceturksni ģenerē pakalpojuma zvanu.
