Izskaidrotie daudzmodu šķiedru veidi: OM1 OM2 OM3 OM4 OM5

Padziļināts{0}}tehnisks salīdzinājums, lai palīdzētu tīkla inženieriem un iepirkumu komandām izvēlēties savai infrastruktūrai pareizo daudzmodu šķiedru

Kad pagājušajā ceturksnī kāds loģistikas uzņēmums Ņūdžersijā sazinājās ar mums par sava noliktavu tīkla jaunināšanu, viņi saskārās ar bieži sastopamu dilemmu: viņu esošais OM1 kabeļi nevarēja atbalstīt 10 GbE slēdžus, ko viņi tikko iegādājās. Vietnes tehniķis- bija ieteicis OM4, bet vai tas bija pārspīlējums, skrienot vidēji 85 metri? Šis scenārijs tiek atskaņots katru dienu datu centros, pilsētiņās un uzņēmumu telpās visā pasaulē.

Daudzmodu šķiedru izvēle nav tikai krāsu -kodēta kabeļa- izvēle, bet arī gaismas izplatīšanās fizikas izpratne, infrastruktūras pielāgošana pašreizējām un turpmākajām joslas platuma prasībām un kapitālieguldījumu optimizēšana. Šajā rokasgrāmatā ir sniegts plašāks skaidrojums par -virszemes līmeņa specifikācijāmkāpēcšīs šķiedras darbojas atšķirīgi unkālai pieņemtu apzinātus lēmumus jūsu konkrētajai izvietošanai.

Kas padara daudzmodu šķiedru par daudzmodu

Pirms iedziļināties OM klasifikācijās, noskaidrosim, kas pamatlīmenī atšķir daudzmodu šķiedru no tās viena {0}moda līdzinieka.

Daudzmodu šķiedrai ir lielāks serdes diametrs{0}}parasti 50 μm vai 62,5 μm, salīdzinot ar viena režīma 9 μm serdi. Šis lielākais kodols ļauj gaismai pārvietoties pa šķiedru vienlaikus pa vairākiem ceļiem, katrs ceļš pārstāv atšķirīgu izplatīšanās "režīmu". Padomājiet par to kā uz šoseju ar daudzām joslām, salīdzinot ar vienu-joslu ceļu: vairāk joslu nozīmē lielāku satiksmes ietilpību nelielos attālumos, taču koordinācija kļūst grūtāka garākos posmos.

Kodols{0}}uz-apšuvuma saskarne gradētā-indeksa daudzmodu šķiedrā nav asa robeža, bet gan pakāpeniska refrakcijas indeksa pāreja. Šis gradients ir precīzi izstrādāts, lai izlīdzinātu dažādu režīmu braukšanas laiku. Gaismai, kas pārvietojas šķiedras malas tuvumā, ir garāks fiziskais ceļš, bet tā pārvietojas cauri materiālam ar zemāku-refrakcijas-indeksu (un tādējādi pārvietojas ātrāk), savukārt gaismai, kas atrodas tuvu centram, ir īsāks ceļš cauri materiālam ar augstāku-refrakcijas-indeksu (kustas lēnāk). Kad tas ir perfekti noregulēts, visi režīmi uztvērējā nonāk vienlaikus.

Praksē ražošanas pielaides nozīmē, ka šī kompensācija nekad nav ideāla. Rezultātā radušās laika atšķirības starp režīmiem, -ko sauc par modālo dispersiju-, galu galā ierobežo šķiedras joslas platumu un pārraides attālumu. Šis ir galvenais parametrs, kas atdala OM1 no OM5.

Evolūcija no LED uz VCSEL: Izpratne par joslas platuma revolūciju

OM klasifikācijas sistēma atspoguļo būtiskas izmaiņas gaismas avotu tehnoloģijā, kas notika 90. gadu beigās un 2000. gadu sākumā.

LED laikmets (OM1 un OM2)

Agrīnās daudzmodu sistēmās kā gaismas avotu{0}} tika izmantotas gaismas diodes (LED). Gaismas diodes rada plašu, vienmērīgu izvadi, kas aizpilda visu šķiedras kodolu, vienlaikus aizraujot visus pieejamos režīmus. Šis "pārpildītās palaišanas" nosacījums nozīmēja, ka šķiedras joslas platumu noteica simtiem kopā strādājošu režīmu kopējā veiktspēja. Dažiem lēniem vai ātriem režīmiem bija minimāla ietekme, jo signāla enerģija tika sadalīta pa tik daudziem ceļiem.

Gaismas diodēm ir būtisks ierobežojums: to maksimālais modulācijas ātrums pārsniedz 622 Mbit/s. Šis ierobežojums padarīja tos nepiemērotus gigabit-ātruma lietojumiem neatkarīgi no optiskās šķiedras teorētiskajām iespējām.

VCSEL revolūcija (OM3, OM4, OM5)

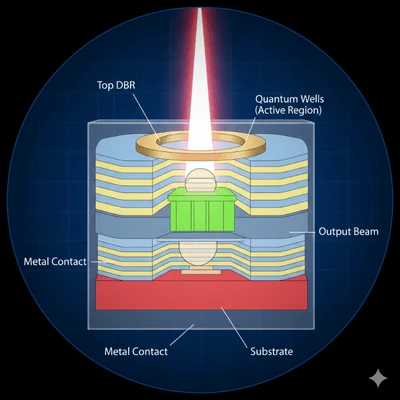

Vertikālā{0}}dobuma virsma-izstarojošie lāzeri (VCSEL) mainīja visu. Šie pusvadītāju lāzeri piedāvā:

Modulācijas ātrums pārsniedz 25 Gbit/s (un turpina uzlaboties)

Šaurāks spektrālais platums, samazinot hromatisko dispersiju

Lielāka optiskā jauda uzlabotai signāla{0}}pret-trokšņu attiecībai

Zemākas ražošanas izmaksas, salīdzinot ar malu{0}}izstarojošiem lāzeriem

Apļveida siju profili, kas efektīvi savienojas šķiedru serdeņos

Tomēr VCSEL ne vienmērīgi aizpilda šķiedras kodolu. To koncentrētais stars ierosina tikai pieejamo režīmu apakškopu,{1}}parasti tos, kas atrodas netālu no šķiedras centra. Šis “ierobežotās palaišanas” nosacījums nozīmē jebkādus defektus vai refrakcijas indeksa izmaiņas kodola centrā, kas nesamērīgi ietekmē sistēmas veiktspēju.

Tāpēc bieži darbojas OM1 un OM2 šķiedras, kas paredzētas pārpildītai LED palaišanaisliktākar VCSEL, nekā liecina to nominālais joslas platums. Šķiedru ražotāji atbildēja, izstrādājot lāzera{1}}optimizēto daudzmodu šķiedru (LOMMF) ar stingri kontrolētiem refrakcijas indeksa profiliem, kas īpaši izstrādāti VCSEL palaišanai. Šī lāzera-optimizētā šķiedra kļuva par pamatu OM3, OM4 un OM5 klasifikācijai.

OM klasifikācijas: detalizēts tehniskais sadalījums

OM1 šķiedra

Galvenās specifikācijas:

Serdes diametrs: 62,5μm

Apšuvuma diametrs: 125μm

Pārpildītas palaišanas (OFL) joslas platums: 200 MHz·km pie 850 nm, 500 MHz·km pie 1300 nm

Maksimālais vājinājums: 3,5 dB/km pie 850 nm, 1,5 dB/km pie 1300 nm

Jakas krāsa: oranža (uz TIA-598C)

Tehniskais konteksts:

OM1 lielākais 62,5 μm kodols sākotnēji tika izvēlēts, jo tas vienkāršoja saskaņošanu ar LED avotiem un ļāva izmantot mazākas savienotāju pielaides. Tomēr šis lielākais kodols atbalsta vairāk izplatīšanās režīmu nekā 50 μm šķiedra, kā rezultātā ir lielāka modālā izkliede un mazāks joslas platums.

62,5 μm serdes izmērs rada būtisku nesaderību: OM1 savienotājus un plākstera vadus nevar sajaukt ar OM2/OM3/OM4/OM5 komponentiem. Savienojot 62,5 μm šķiedru ar 50 μm šķiedru, rodas aptuveni 3-4 dB papildu zudumi, kas ir pietiekami, lai izraisītu saites kļūmes daudzās sistēmās.

Praktiskie attāluma ierobežojumi:

Pašreizējais statuss:

OM1 tiek uzskatīta par mantotu infrastruktūru. Jaunām iekārtām nevajadzētu norādīt OM1, ja vien tās nav savienotas ar esošo 62,5 μm iekārtu, kur nepieciešama modālā nepārtrauktība. 33 metru ierobežojums pie 10 GbE padara to nepraktisku mūsdienu datu centru lietojumprogrammām.

OM2 šķiedra

Galvenās specifikācijas:

Serdes diametrs: 50μm

Apšuvuma diametrs: 125μm

OFL joslas platums: 500 MHz·km pie 850 nm, 500 MHz·km pie 1300 nm

Maksimālais vājinājums: 3,5 dB/km pie 850 nm, 1,5 dB/km pie 1300 nm

Jakas krāsa: oranža (uz TIA-598C)

Tehniskais konteksts:

OM2 ir pāreja uz 50 μm kodoltehnoloģiju, vienlaikus galvenokārt paredzēts LED avotiem. Mazāks kodols samazina atbalstīto režīmu skaitu, uzlabojot joslas platumu salīdzinājumā ar OM1. Mūsdienu OM2 bieži tiek ražots kā lāzera optimizēts{5}}, lai gan tas neatbilst stingrajām OM3 EMB prasībām.

Tā kā gan OM1, gan OM2 izmanto oranžas apvalkus, vienmēr pārbaudiet šķiedras veidu, pārbaudot kabeļa drukāto apzīmējumu (piemēram, "50/125" pret "62.5/125") pirms pārtraukšanas vai savienošanas.

Praktiskie attāluma ierobežojumi:

Pašreizējais statuss:

Tāpat kā OM1, arī OM2 tiek pakāpeniski izņemta no jaunām instalācijām. 82 metru ierobežojums pie 10 GbE ierobežo tā lietderību mūsdienu vidē, lai gan tas joprojām ir izmantojams 1 GbE savienojumiem tā attāluma robežās.

OM3 šķiedra (lāzera-optimizēta daudzmodu šķiedra)

Galvenās specifikācijas:

Serdes diametrs: 50μm

Apšuvuma diametrs: 125μm

Efektīvais modālais joslas platums (EMB): 2000 MHz·km pie 850 nm

OFL joslas platums: 1500 MHz · km pie 850 nm

Maksimālais vājinājums: 3,0 dB/km pie 850 nm

Jakas krāsa: Aqua (uz TIA-598C)

Tehniskais konteksts:

OM3 bija pirmā šķiedru klasifikācija, kas īpaši izstrādāta VCSEL pārraidei. Galvenā metrika tika mainīta no pārpildīta palaišanas joslas platuma (attiecas uz gaismas diodēm) uz efektīvo modālo joslas platumu (attiecas uz VCSEL). EMB nosaka, izmantojot diferenciālā režīma aizkaves (DMD) testēšanu, kas nosaka, kā dažādas režīmu grupas tiek aizkavētas viena pret otru ierobežotos palaišanas apstākļos, kas simulē VCSEL uzvedību.

2000 MHz·km EMB specifikācija nozīmē, ka 300 - metru saite nodrošina aptuveni 6,67 GHz izmantojamo joslas platumu, kas ir pietiekams 10 GbE ar rezervi. Šķiedras refrakcijas indeksa profils tiek stingri kontrolēts, īpaši serdes centrā, kur koncentrējas VCSEL enerģija.

Praktiskie attāluma ierobežojumi:

Pašreizējais statuss:

OM3 joprojām ir plaši izplatīts un rentabls 10 GbE lietojumprogrammām 300 metru rādiusā. Dzīvojamām šķiedru instalācijām un mazāku uzņēmumu tīkliem, kur kabeļu garums nepārsniedz 300 metrus, OM3 piedāvā izcilu vērtību. Tomēr 40GbE un 100GbE lietojumprogrammas ātri atklāj savus ierobežojumus.

OM4 šķiedra

Galvenās specifikācijas:

Serdes diametrs: 50μm

Apšuvuma diametrs: 125μm

Efektīvais modālais joslas platums (EMB): 4700 MHz·km pie 850 nm

OFL joslas platums: 3500 MHz·km pie 850 nm

Maksimālais vājinājums: 3,0 dB/km pie 850 nm

Jakas krāsa: Aqua vai Erika Violet (par TIA-598C)

Tehniskais konteksts:

OM4 radās, nepārtraukti pilnveidojot ražošanas procesu pēc OM3 ieviešanas. Šķiedru ražotāji panāca stingrāku refrakcijas indeksa profila kontroli, vairāk nekā divkāršojot efektīvo modālo joslas platumu. Tas nebija jauns šķiedras dizains, bet gan OM3 ražošanas evolūcija uz augstākiem kvalitātes standartiem.

4700 MHz·km EMB ļauj 400 metru saitei atbalstīt aptuveni 11,75 GHz joslas platumu, nodrošinot 10 GbE attālumos, kas pārsniegtu OM3 iespējas. Vēl svarīgāk ir tas, ka OM4 paplašina 40GbE un 100GbE sistēmu sasniedzamību no OM3 100m/70m robežām attiecīgi līdz 150m/100m.

OM4 ir pilnībā savietojams ar OM3 — abi izmanto 50 μm serdeņus, un tos var savstarpēji savienot bez modālās neatbilstības zudumiem. Galvenā vizuālā atšķirība ir izvēles Erika Violet (fuksīna) jakas krāsa, lai gan daudzi ražotāji joprojām izmanto ūdens.

Praktiskie attāluma ierobežojumi:

Pašreizējais statuss:

OM4 ir ieteicamā izvēle jaunām datu centru instalācijām, kas atbalsta 10GbE līdz 100GbE. Tā cenas piemaksa salīdzinājumā ar OM3 ir pieticīga (parasti 10-20%), savukārt tā paplašinātā sasniedzamība nodrošina nozīmīgu darbības elastību un drošumu nākotnē.

OM5 Fiber (platjoslas daudzmodu šķiedra)

Galvenās specifikācijas:

Serdes diametrs: 50μm

Apšuvuma diametrs: 125μm

EMB pie 850 nm: 4700 MHz·km (tāds pats kā OM4)

EMB pie 953 nm: 2470 MHz·km (jauna specifikācija)

Maksimālais vājinājums: 3,0 dB/km pie 850 nm, 2,3 dB/km pie 953 nm

Jakas krāsa: laima zaļa (par TIA-598C)

Tehniskais konteksts:

OM5 ir paradigmas maiņa daudzmodu šķiedru dizainā. Kamēr OM3 un OM4 optimizēja joslas platumu tradicionālajā 850 nm VCSEL viļņa garumā, OM5 paplašina šo optimizāciju visā viļņu garuma diapazonā no 850 nm līdz 953 nm.

Šī platjoslas iespēja nodrošina īsviļņu dalīšanas multipleksēšanu (SWDM), kurā četri viļņu garumi (850 nm, 880 nm, 910 nm un 940 nm) raida vienlaikus pa vienu šķiedru pāri. SWDM efektīvi četrkāršo šķiedras jaudu, neprasot papildu šķiedras pavedienus vai pārejot uz paralēlo optiku.

Kritisks precizējums:OM5 EMB pie 850 nm ir vienāds ar OM4 specifikāciju. Viena-viļņa garuma 850 nm raiduztvērējiem (standarta 10 GbE, 25 GbE, 40 GbE SR4, 100 GbE SR4) OM5 nenodrošina attāluma priekšrocības salīdzinājumā ar OM4. OM5 premium atmaksājas tikai tad, ja tiek izmantoti SWDM{15}}uztvērēji, piemēram, 40G-SWDM4, 100G-SWDM4 vai topošie 400G-BD4.2 moduļi.

Praktiskie attāluma ierobežojumi:

Pašreizējais statuss:

OM5 pieņemšana ir bijusi lēnāka, nekā sākotnēji paredzēts. Izmaksu piemaksu (parasti 30-50% salīdzinājumā ar OM4) ir grūti attaisnot, ja vien SWDM raiduztvērēji nav daļa no izvietošanas plāna. Lielākajai daļai datu centra lietojumprogrammu OM4 apvienojumā ar paralēlo optiku (MPO/MTP savienojums) nodrošina līdzīgu vai labāku izmaksu efektivitāti 40GbE un 100GbE.

OM5 ir daudzsološs hipermēroga vidēs, kur šķiedru virkņu skaits ir ierobežots vai kur migrācijas ceļš uz 400 GbE un tālāk dod priekšroku viļņu garuma multipleksēšanai, nevis šķiedru paralēli.

Visaptveroša salīdzināšanas tabula

Pareizās šķiedras izvēle: lēmumu ietvars

Vērtēšanas kritēriji

1. Pašreizējās joslas platuma prasības

Kartē esošā tīkla topoloģiju un nosakiet katras saites ātrumu. Ja izmantojat galvenokārt 1GbE savienojumus, pat OM3 nodrošina ievērojamu brīvību. Tomēr, ja dominē 10 GbE vai ātrākas saites, OM4 kļūst par praktisko minimumu lielākajai daļai vidi.

2. Kabeļa nobraukuma attālumi

Izmēriet vai novērtējiet garāko iespējamo kabeļa garumu. Iekļaujiet vaļīgas cilpas, vertikālos stāvvadus un maršrutēšanas apvedceļus-uzstādītā kabeļa garums bieži pārsniedz taisnās{2}}līnijas attālumu par 20–40%.

3. Nākotnes migrācijas ceļš

Datu centra joslas platuma prasības parasti pieaug par 25–50% katru gadu. Mūsdienās uzstādītajai kabeļu infrastruktūrai vajadzētu uzņemt vismaz 2-3 tehnoloģiju paaudzes. Lielākajai daļai organizāciju tas nozīmē projektēšanu 40GbE/100GbE pat tad, ja pašreizējās iekārtas darbojas ar 10GbE.

4. Budžeta ierobežojumi

Lai gan OM4 ir nedaudz augstāks nekā OM3, kabeļu uzstādīšanas darbaspēka izmaksas parasti ir mazākas par materiālu izmaksu starpību. OM4 instalēšana šodien, salīdzinot ar OM3, var palielināt kabeļu iegādi par 10{6}}20%, taču var izvairīties no daudz lielākiem izdevumiem, kas saistīti ar atkārtotu kabeļu pievienošanu vēlāk.

Ieteikumu kopsavilkums

Savienotāju izvēle un labākā prakse

Daudzmodu šķiedru veiktspēja ir ļoti atkarīga no savienotāja kvalitātes un tīrības. Augsta-blīvuma datu centru lietojumprogrammām mūsu MPO/MTP risinājumi atbalsta 8, 12, 16 un 24 šķiedru konfigurācijas paralēlās optikas raiduztvērējiem. Tradicionālajiem dupleksajiem savienojumiem LC savienotāji piedāvā visaugstāko portu blīvumu ar mūsu precīzajiem keramiskajiem uzgaļiem, kas nodrošina konsekventu ievietošanas zudumu līdz 0,2 dB.

Poļu veidi

Dators (fiziskais kontakts): Basic polish, adequate for most multimode applications. Return loss typically >30dB.

UPC (ultra fiziskais kontakts): Enhanced polish with better surface finish. Return loss typically >50 dB. Ieteicams liela-ātruma lietojumprogrammām.

APC (leņķiskais fiziskais kontakts): 8-degree angled polish minimizes back-reflection. Return loss >60 dB. Galvenokārt tiek izmantots ar viena-režīmu šķiedru, taču ir pieejams specializētām daudzmodu lietojumprogrammām.

Tīrīšanas protokols

Piesārņojums ir galvenais saišu kļūmju cēlonis. Pat viena 1 μm putekļu daļiņa var bloķēt ievērojamu gaismas caurlaidību caur 50 μm serdi. Pirms katras savienošanas pārbaudiet savienotāja galus ar 200 reižu vai lielāku palielinājuma šķiedru un notīriet ar salvetēm bez plūksnām, izmantojot IPA (izopropilspirtu) vai ķīmiskās tīrīšanas kasetes.

Biznesa iemesla izveide: kopējās īpašumtiesību izmaksas

Izmaksu atšķirība starp daudzmodu šķiedru kategorijām bieži ir mazāk nozīmīga, nekā šķiet:

Materiālu izmaksu piemērs (100 m plākstera vads):

OM3: ~ 45 USD

OM4: ~ 52 $ (15% piemaksa)

OM5: ~ 68 $ (51% piemaksa salīdzinājumā ar OM3)

Uzstādīšanas darbs(visām pakāpēm vienāds): ~ 150–300 USD par skrējienu

Ja instalācijas darbaspēks dominē kopējās izmaksās, papildu izdevumi, norādot OM4, nevis OM3, kļūst niecīgi,{2}}kamēr apdrošināšana pret turpmākiem joslas platuma ierobežojumiem ir ievērojama.

Jauna datu centra izveidei mēs iesakām OM4 kā noklusējuma specifikāciju. Pieticīgais sākotnējais ieguldījums nodrošina saderību ar 10 GbE, 25 GbE, 40 GbE un 100 GbE aprīkojumu bez attāluma ierobežojumiem parastajos attālumos starp plauktu-līdz-statīvam-līdz-rindai.

Evolux šķiedras risinājumi jūsu daudzmodu infrastruktūrai

Uzņēmumā Evolux Fiber mēs izgatavojam pilnu daudzmodu šķiedru savienojamības komponentu ekosistēmu:

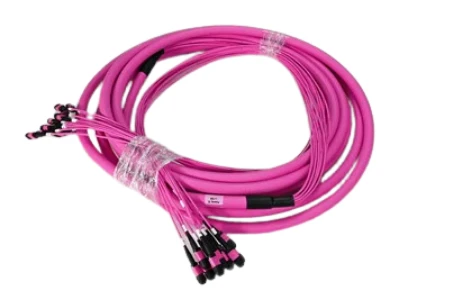

Optiskās šķiedras vadi:Iepriekš pabeigti OM3, OM4 un OM5 komplekti simpleksa, dupleksa un MPO/MTP konfigurācijās. Pielāgoti garumi no 0,3 m līdz 100 m+ ar ātru apgriešanu.
