MPO/MTP šķiedra: īstā saruna, kas nepieciešama pirms nākamā datu centra izveides

Pagājušā gada novembrī man piezvanīja kāds klients Fīniksā. Viņi tikko bija iesaiņojuši 100 G mugurkaula-lapu-sešu mēnešu plānošanu, skaistu kabeļu pārvaldību, ar krāsu-kodētu visu. Puse augšupsaišu nevarētu risināt sarunas.

Izrādījās, ka kāds paķēra B tipa bagāžnieku kasti A tipa dizainam. Kastes izskatījās identiskas. Daļu numuri atšķīrās par vienu ciparu.

Četras stundas problēmu novēršana. 6:00 lidojums viņu vadošajam inženierim. Galīgie zaudējumi: 14 200 ASV dolāri ārkārtas darbā, kā arī 1847 ASV dolāri par pēdējo-minūtes lidmašīnas biļeti. Man joprojām kaut kur ir rēķina ekrānuzņēmums.

Tāpēc es rakstu šo. MPO/MTP šķiedra nav raķešu zinātne, taču detaļas jūs sagraus, ja nepievērsīsiet uzmanību. Un sodu skalas ar jūsu portu skaitu-izjauc vienu LC ielāpu, jūs zaudējat vienu saiti. Sajaucot vienu MTP bagāžnieku, jūs zaudējat divpadsmit.

MPO pret MTP: nogalināsim šo neskaidrību

Es pastāvīgi saņemu šo jautājumu. "Vai MTP ir tikai dārgs MPO?"

Sava veida. Bet tas ir tāpat kā jautāt, vai Lexus ir tikai dārga Toyota. Tehniski jā, praktiski nē.

MPO ir savienotāju standarts. IEC 61754-7, TIA-604-5 — parastā alfabēta zupa. Jebkura rūpnīca ar uzgaļa veidni var izspiest MPO savienotājus.

MTP ir ASV Conec zīmols. Viņi izgudroja multi-fiber push-on formātu un pēc tam pavadīja gadu desmitus, lai to uzlabotu. Tāds pats nospiedums, stingrākas pielaides, labāki materiāli.

Lūk, ko lielākā daļa salīdzināšanas diagrammu palaiž garām: aizmirstiet par plastmasas{0}}pret-metāla skavām. Tas novērš uzmanību.

Elipsveida vadotne ir visa bumbas spēle.

Standarta MPO izmanto apaļas vadošās tapas. Savienojot divus savienotājus, apaļās tapas var nedaudz svārstīties izlīdzināšanas uzmavā-varbūt mikronu šeit, mikronu tur. Neizklausās daudz. Bet dariet to 200 reizes, un nodiluma modelis kļūst nevienmērīgs. Ārējo šķiedru pozīcijas sāk dreifēt. Jūsu ievietošanas zudums palielinās.

MTP elipsveida tapas? Viņi paši{0}}centrējas. Katru reizi. Jūs varat sajust atšķirību, kad tos pievienojat-, kad tapa nostājas, ir skaidrs klikšķis, salīdzinot ar neskaidro jaukumu, ko iegūstat ar lētu MPO.

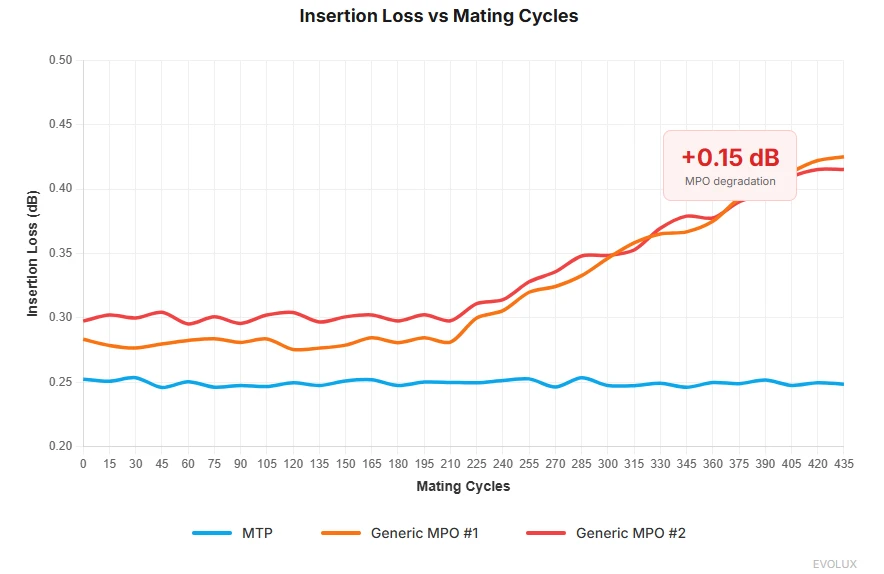

Pagājušajā gadā mēs veicām spīdzināšanas testu: 437 pārošanās cikli sešos dažādos savienotāju paraugos. Līdz 300. ciklam divi no vispārējiem MPO uzrādīja 0,15 dB degradāciju 1. un 12. pozīcijā. MTP? Plakana līnija caur ciklu 400.

Šie 0,15 dB neizklausās biedējoši, kamēr nesavietojat trīs savienojuma punktus 400 G saitē ar nulles rezervi.

Kas ir šajās lietās

Ātra anatomijas stunda, jo saprašana par iekšām palīdz, kad lietas saplīst.

Ferrule

Iedomājieties nelielu keramikas ķieģeli ar 12 caurumiem, kas izurbti pozīcijās ar precizitāti līdz aptuveni 1 mikronam. Cilvēka matu platums ir 70 mikroni. Mēs runājam par 1/70 no mata.

MTP savienotājos uzgalis peld uz atsperēm. Kāpēc? Jo, savienojot divus savienotājus kopā, tie nekad nav ideāli izlīdzināti. Pludiņš ļauj uzmavas mikro-regulēt tā, lai kontakta spiediens vienmērīgi izplatītos, nevis aizmirst vienu stūri.

Šis atsperes mehānisms ir arī iemesls, kāpēc jums nevajadzētu nāvē{0}}satvert MTP savienotājus, tos savienojot. Esmu redzējis, ka tehniķi tos muskuļo kopā, it kā pievelk uzgriežņus. Viss pludiņa mērķis ir ļaut savienotājam atrast savu izlīdzinājumu. Vienkārši nospiediet, līdz noklikšķ. Gatavs.

Vadošās tapas

Jau runāju par elipsveida dizainu. Pašas tapas ir rūdīts sakausējums,{1}}tās iztur tūkstošiem iespraušanas bez sēņošanas.

Vīriešu savienotājiem ir tapas. Sieviešu savienotājiem ir caurumi. Izklausās pašsaprotami, bet esmu redzējis, kā cilvēki mēģina pāroties tēviņu-ar-vīriņu plkst. 2:00 tumšā skapī. Nedarbojas. Pajautā man, kā es zinu.

Mājoklis

Standarta MTP korpusi ir viengabala-gabala-polaritāte, un dzimums ir iestatīts rūpnīcā. Jūs pasūtāt nepareizi, vai nu atdodat kabeļus vai pērkat adaptera paneļus.

Lūk, ko datu lapas jums nepateiks: -klimata-nekontrolētās vietās vai industriālā vidē lēti MPO plastmasas korpusi pēc dažiem gadiem kļūst trausli. Mūsu stresa testu laboratorijā mēs esam salīdzinājuši oriģinālos MTP korpusus ar vispārējiem triecieniem ekstrēmas termiskās cikla laikā. Daudzi ražotāji samazina izmaksas, savās korpusa veidnēs sajaucot pārmērīgi pārstrādātu materiālu,{4}}tas izraisa molekulārās ķēdes degradāciju, kas ir neredzama ar neapbruņotu aci. Taču pēc termiskā cikla pārbaudēm (-40 grādi līdz +75 grāds) fiksatora noguruma pretestība samazinās par vairāk nekā 40%. Mēs esam saņēmuši no klientiem atdotus "sairušos" savienotājus, un nojaukšanas analīze konsekventi parāda klasisko materiālu trauslumu. Tāpēc mēs uzstājam, ka jāizmanto tikai augstas kvalitātes neapstrādāti poliēterimīda (PEI) sveķi. Tas maksā vairāk uz papīra, taču tas nodrošina, ka jūsu savienotāji joprojām sadarbojas ar to pašu skaidru klikšķi pēc desmit gadiem datu centrā.

MTP PRO novērš konfigurējamības problēmu (vairāk par to vēlāk), taču pagaidām ņemiet vērā: trīsreiz{0}}pārbaudiet specifikācijas pirms pasūtīšanas. RMA process par 400 USD maģistrāles kabeli aizņem trīs nedēļas.

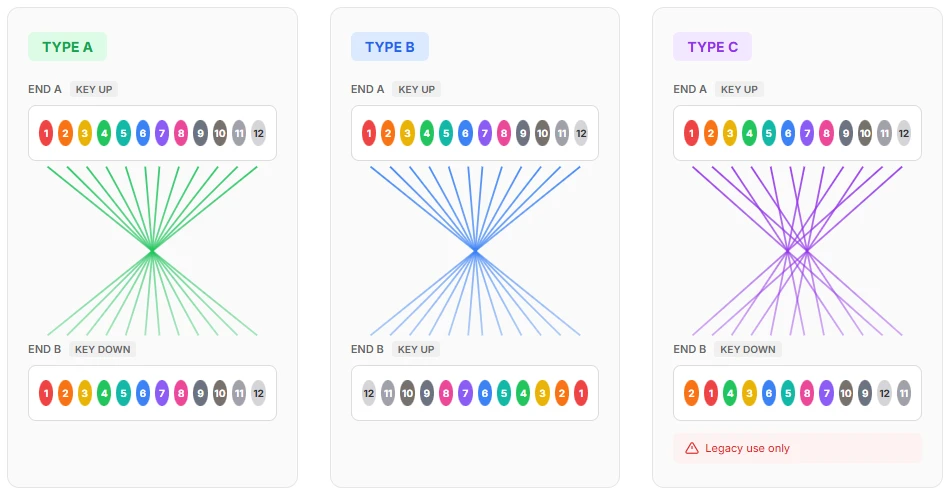

Polaritāte. Pievērsiet uzmanību šeit.

Es tērēšu pārāk daudz laika šai sadaļai, jo polaritātes kļūdas veido varbūt 60% no MPO traucējummeklēšanas zvaniem, kuros esmu bijis. Tas ir garlaicīgi. Tas ir garlaicīgi. Un tas pilnībā iznīcinās jūsu ceturtdienas vakaru, ja jūs to ignorēsit.

Dupleksā šķiedra ir vienkārša. Tx uz Rx, Rx uz Tx. Mazs bērns to varētu izdomāt.

Divpadsmit šķiedras vienā savienotājā? Katrai pozīcijai ir nozīme. Un ir trīs-THREE-dažādi veidi, kā ražotāji savieno šos kabeļus.

A tips

Taustiņš uz augšu vienā galā, taustiņu uz leju otrā. Kabelis iekšēji atspoguļo šķiedru masīvu. 1. pozīcija pāriet uz 1. pozīciju, bet fiziskais apvērsums nozīmē, ka pāri ir pareizi sakārtoti, lai veiktu duplekso izlaušanos.

B tips

Abi gali uz augšu. Kabelis apmaina blakus esošos pārus: 1↔2, 3↔4, 5↔6 utt. Izplatīts SR4 raiduztvērējiem.

C tips

Es personīgi ienīstu C tipu. Protams, tas ir iekļauts standartā. Bet praksē? Tas ir lamatas.

C tips pārvēršas virs A tipa pārsega. Vienīgā reize, kad esmu redzējis to pareizi lietotu, bija ļoti specifiskā mantotā Cisco konfigurācijā, un pat tad tehnika, kas to instalēja, neatstāja nekādu dokumentāciju. Mēs pavadījām divas dienas, lai apgrieztu{2}}polaritātes karti.

Mans padoms: ja vien nesaskaņojat esošo C tipa infrastruktūru, izliecieties, ka tā neeksistē. Tu labāk gulēsi.

Kāpēc tas ir svarīgi reālajā dzīvē

Lūk, tipisks mugurkaula{0}}lapu ceļš:

Mugurkaula slēdzis → B tipa bagāžnieks → MTP ielāpu panelis → A tipa ielāps → Lapu slēdzis

Viss darbojas. Tagad iedomājieties, ka kāds-varbūt darbuzņēmējs, varbūt steidzīga nakts-maiņu tehnika-maina B tipa bagāžnieku pret A tipa bagāžnieku. Kastes izskatījās līdzīgi. Etiķetes bija mazas.

Kas notiek? Daļēja savienojamība. Šķiedras 1-2 darbojas. Šķiedrām 3-4 nav. Šķiedras 5-6 darbojas. Un tā tālāk.

Simptoms izskatās tieši kā slikts raiduztvērējs. Vai netīrs savienotājs. Vai šķiedras pārtraukums. Jūs pavadīsiet stundas, dzenoties pēc spokiem, pirms kāds beidzot izlauzīs polaritātes kartētāju un atklāj patieso problēmu.

Kā ražotājam biedējošākās ir nevis sarežģītas elektroinstalācijas shēmas,{0}}tas ir "slēptās ražošanas kļūdas". Mūsu desmitgades laikā-kā arī ražošanas pieredze, mēs esam redzējuši, kas notiek, ja montāžas procesiem trūkst atbilstošas ​​kontroles. Visizplatītākais atteices režīms? Polaritātes kļūdas no šķiedras lentes rotācijas izbeigšanas laikā. Bez automātiskās verifikācijas nogurušie darbinieki var netīšām pagriezt lenti par 180 grādiem,{6}}tā ir kļūda, kas ir neredzama ar neapbruņotu aci, taču ir postoša saitei. Nozares kļūmju analīzes ziņojumi liecina, ka tas veido aptuveni 1% kabeļu no iekārtām bez kļūdām. Mūsu ražošanas līnijā mēs īstenojam pilnībā automatizētu polaritātes pārbaudi,{10}}katrs kabelis pirms piegādes ģenerē unikālu polaritātes ciparnospiedumu. Polaritātes pārvaldība nedrīkst būt atkarīga no uzstādītāja veiksmes; tas ir jābloķē rūpnīcā, veicot fizisku pretrunīgumu un automatizētu pārbaudi.

Pēc šī murga mēs izstrādājām stingru noteikumu: jebkura liela izvietošanas gadījumā mēs nejauši izvelkam{0}}5% kabeļu, pirms tie nonāk teknē. Pārbaudiet faktisko šķiedru kartējumu, nevis uzlīmi. Nekad neuzticieties etiķetei.

Labojums

Dokuments. Viss.

Pirms viena kabeļa palaišanas izveidojiet polaritātes karti. Izklājlapa, Visio diagramma, salvešu skice-Man vienalga. Vienkārši pierakstiet:

Kāda veida kabelis kur iet

Uz kuru pusi ir vērsta atslēga katrā galā

Kāda ir paredzamā šķiedras{0}}to{1}}kartēšana

Katra kabeļa abus galus marķējiet ar polaritātes veidu. Ne tikai daļas numurs-faktiskā polaritāte. Es izmantoju krāsainu lenti: zilu — A, — dzeltenu — B. Zema{4}}tehnoloģija, taču tā darbojas.

Viens klients, ar kuru es strādāju, izdrukā QR kodus, kas ir saistīti ar viņu dokumentācijas datu bāzi. Overkill? Varbūt. Bet viņiem nav bijis polaritātes incidentu trīs gadus.

Piezīme. Šis divu{0}}segmentu ceļš saglabā pareizu polaritāti 4 × 25 G izrāvienam. Nomainiet jebkuru kabeli, neveicot pārrēķinu, un pusnaktī tiek veikta traucējummeklēšana.

Zaudējumu budžeta matemātika

Katrai optiskajai saitei ir enerģijas budžets. Raidītājs izdod X dBm. Uztvērējam ir nepieciešams vismaz Y dBm. Atšķirība ir jūsu zaudējumu budžets-, ko jūs iztērējat šķiedru vājināšanai, savienotāju zudumiem un savienojumiem.

Izmantojot 10 G, zaudējumu budžeti bija dāsni. Jūs varētu izmantot atkritumu savienotājus un joprojām saglabāt rezervi.

Pie 100 G matemātika kļūst stingrāka.

Pie 400 G jūs skaitāt dB desmitdaļas kā skopulis, kas skaita santīmus.

100GBASE-SR4 piemērs

IEEE nodrošina 1,9 dB kopējo kanāla zudumu 100G SR4 salīdzinājumā ar OM4 100 metru attālumā.

Izveidosim reālistisku saiti:

100 m OM4: 3,5 dB/km × 0,1 km=0.35 dB

Divi MTP savienojumi (slēdzis → panelis, panelis → ielāps)

Ja izmantojat vispārējo MPO ar 0,75 dB:

Tā nav rezerve. Tā ir kļūdu josla jūsu testa aprīkojumam.

Viens putekļu plankums vienā{0}}sejas galā, un jūs pārsniedzat budžetu. Viens nedaudz ilgāks kabeļa posms, pārsniedz budžetu. Viens savienotājs, kas nāca no piektdienas pēcpusdienas maiņas rūpnīcā, pārsniedzot budžetu.

Tāda pati saite ar MTP Elite ar 0,35 dB katrā:

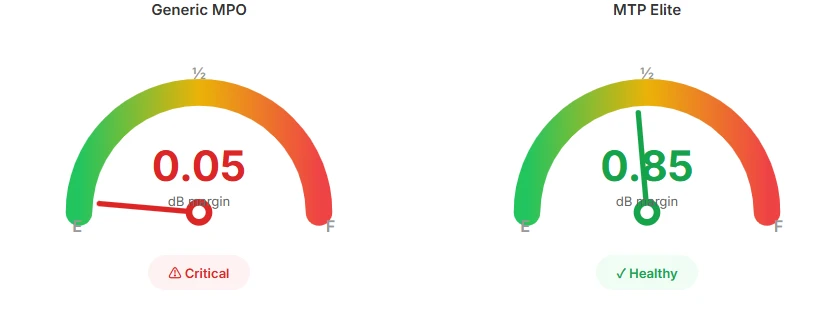

Tagad jūs varat elpot. Notiek putekļi. Temperatūras svārstības. Šķiedras noveco. Šī 0,85 dB robeža absorbē reālo pasauli.

Ceļojuma analogs

Padomājiet par zaudējumu budžetu, piemēram, braukšanu pa-valstu ar degvielas tvertni, kuru nevar uzpildīt.

Vispārējais MPO sākas ar pusi tvertnes. Īsi braucieni? Labi. Bet mēģiniet nokļūt no Fīniksas līdz Denverai, un jūs svīdat katru kilometru, ieplūstot degvielas uzpildes stacijā ar izgarojumiem.

MTP Elite startē ar pilnu spēku. Tas pats galamērķis, taču tagad varat braukt ar apkārtceļu, palaist maiņstrāvu, nekrist panikā, kad nonākat būvniecības satiksmē.

Galamērķis (jūsu datu pārraides ātrums) nemainās. Jūsu rezerve pārsteigumiem ir tāda.

MTP Elite pret standartu: kad jāmaksā prēmija

ASV Conec pārdod divas kategorijas:

Standarta MTP:Maksimālais ievietošanas zudums 0,50 dB. Parasti tas ir aptuveni 0,35 dB.

MTP elite:Maksimālais 0,35 dB. Tipisks ir 0,15-0,25 dB.

Elite maksā par 15-30% vairāk atkarībā no šķiedru skaita un pārdevēja. Vai ir tā vērts?

Lūk, kā es par to domāju.

Dodieties uz eliti, kad:

Pēc visu saskaitīšanas jūsu zaudējumu aprēķins atstāj mazāk nekā 0,5 dB rezervi

Jums ceļā ir trīs vai vairāk pārošanās punkti

Jūs veicat 400 G tagad vai 3 gadu laikā

Kabelis ir mugurkaula infrastruktūra, kas sienās atradīsies desmit gadus

Standarts ir piemērots, ja:

Saites zem 50 m ar tikai 1-2 pārošanās reizēm

Ērta rezerve pie 40G vai 100G

Plāksteri vadi, kurus jūs jebkurā gadījumā nomainīsit katru gadu{0}}kāpēc maksāt par palīgmateriāliem?

Patiesi ierobežots budžets, un jūs esat veicis aprēķinus, lai pierādītu, ka tas darbojas

Mans vispārējais noteikums: Elite bagāžniekiem, Standarta ielāpiem.

Lūk, loģika. Bagāžnieki iet griestos, zem grīdas, cauri sienām. Viņi tur uzturas 7-10 gadus. Tas ir jūsu tīkla pamats — jūs noteikti nevarat samazināt zaudējumus par infrastruktūru, kurai nepieskarieties desmit gadus.

No ražošanas precizitātes viedokļa atšķirība starp Elite un Standard klasēm nav tikai 0,1 dB uz papīra. Lai ražotu Elite{2}}pakāpes savienotājus, ir nepieciešama intensīva gala-pulēšana un jebkādu uzgaļu noraidīšana ar robežlīnijas ģeometrijas parametriem, piemēram, virsotnes nobīdi. Mans galvenais-ieteikums klientiem: bagāžniekiem ir jābūt elitāriem. Kad maģistrāles savienotāji ir ierakti kabeļu teknēs, to savienojuma punkti tiek fiksēti. Plākstera auklas ir šķidras un tiek pastāvīgi nomainītas. Ja jūsu stumbra uzgaļa ģeometrija nav ideāla, nav nozīmes tam, cik labi ir jūsu plākstera vadi,{10}}fiziskais kontakta spiediens vienmēr būs nevienmērīgs. Tērējiet naudu precīzām sastāvdaļām, kas nekustas. Tā ir izmaksu filozofija, kurai ražošanā ir jēga.

Plāksteri? Tie ir palīgmateriāli. Operāciju tehniķi tos rausta, novirza, uzkāpj uz tiem, nejauši apvelk krēslus. Vidējais dzīves ilgums var būt no sešiem mēnešiem līdz gadam, pirms tie tiek nomainīti. Tērējot augstākās kvalitātes dolārus par Elite ielāpiem, kamēr tiek darbināti nelieli bagāžnieki, jūs -pulējat durvju rokturi, kamēr pamats saplaisā.

Viens izņēmums: ja vēlaties izveidot savienojumu ar satiksme Jūs nevarat kontrolēt kabeļa kvalitāti šī nodošanas paneļa otrā pusē.

MTP PRO: faktiski darbojas lauka remontdarbi

Tradicionālās MTP rūpnīcā fiksē polaritāti un dzimumu. Pasūtīt nepareizi? Atgrieziet to, pagaidiet trīs nedēļas, paskaidrojiet savam projekta vadītājam, kāpēc grafiks noslīdēja.

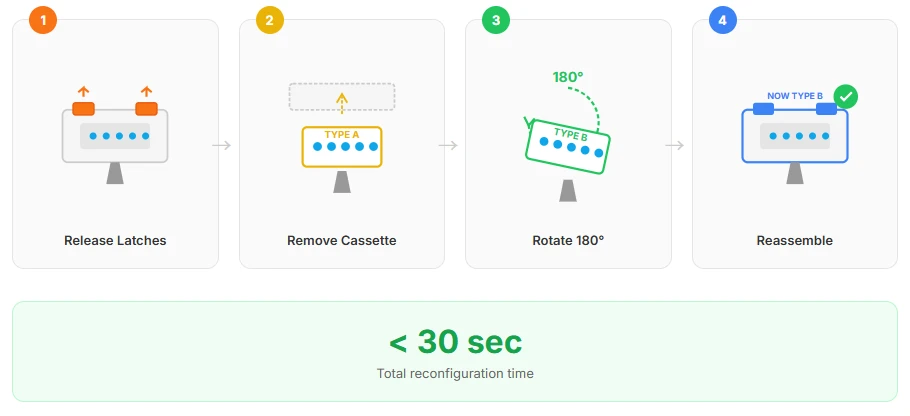

MTP PRO ļauj mainīt polaritāti (A tips ↔ tips B) un dzimumu (vīrietis ↔ sieviete) laukā. Nav īpašu instrumentu polaritātes noteikšanai,{1}}vienkārši paceliet korpusu. Dzimuma maiņai ir nepieciešams tapas izvilkšanas rīks, taču tas joprojām ir 30 sekunžu darbs.

Piemaksa ir par 20–40% salīdzinājumā ar standarta MTP. Skan stāvi.

Bet veiksim matemātiku-uz augšu:

Ja veicat lielu izvietošanu ar jebkādām neskaidrībām par jau instalēto, MTP PRO atmaksājas pirmo reizi, kad kaut kas neatbilst zīmējumam.

Izvietošanai vai trešās puses pārvaldītās{0}}vidēs mēs klientiem parasti iesakām tieši norādīt MTP PRO. Šajos "melnās kastes" scenārijos, kad nevarat paredzēt otrā gala polaritāti vai dzimumu, PRO{2}}maināmā iespēja nav tikai ērta,-tā ir apdrošināšana. Mēs esam redzējuši, ka klienti uz nedēļu slēdza veselus desmit{5}}tūkstošus{6}}šķiedru projektus, jo abi gali bija vīrieši. Kā ražotājs mēs ražojam PRO-sērijas savienotājus, lai nodotu konfigurācijas pilnvaras atpakaļ laukā,-lai novērstu piegādes ķēdes riskus, ko izraisa agrīnās{10}}posma komunikācijas nepilnības.

Mazām, labi{0}}dokumentētām būvēm, kurās jūs kontrolējat katru mainīgo? Standarts ir kārtībā.

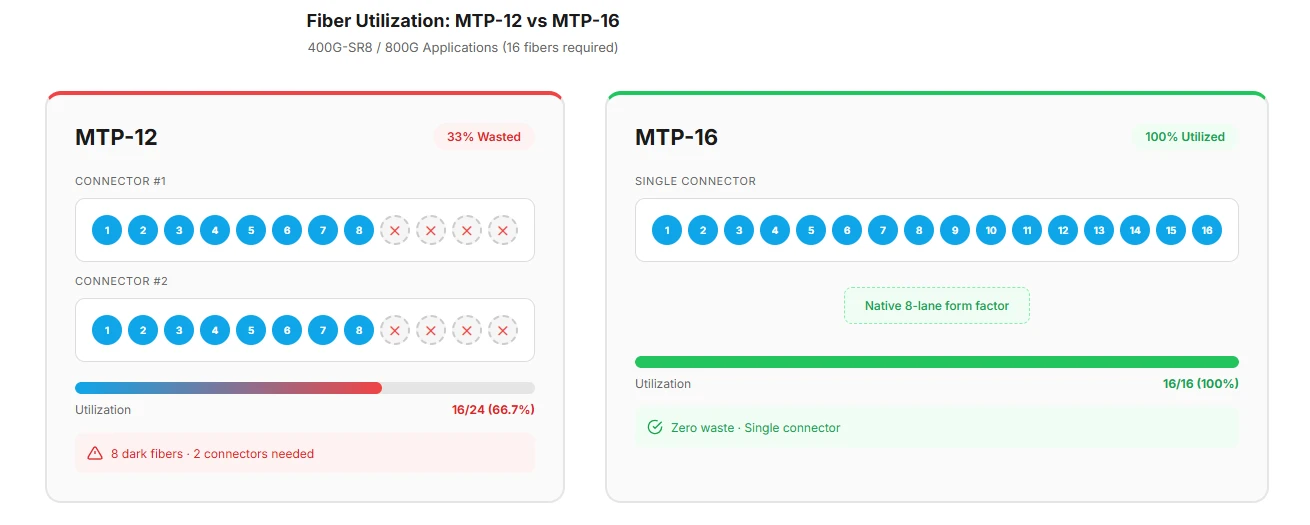

MTP-16: pārtrauciet izšķērdēt šķiedru

Netīrs noslēpums par 12 šķiedru MTP: tas tērē trešdaļu jūsu šķiedras 8 joslu lietojumiem.

40G izmanto 4 joslas (8 šķiedras). 100G izmanto 4 joslas (8 šķiedras). 400G izmanto 8 joslas (16 šķiedras). 800G izmanto 8 joslas (16 šķiedras).

MTP-16 to novērš. Sešpadsmit šķiedras, astoņi dupleksi pāri, nulles atkritumu.

400G-SR8 un gaidāmajam 800G vilnim MTP-16 ir vietējais formas faktors. Ja veidojat jaunu mākslīgā intelekta apmācību infrastruktūru,{9}}tos GPU kopas, kurām nepieciešams 400 G vai 800 G starp katru mezglu, tagad standartizējiet MTP-16. Izmaksu delta ir niecīga, un divu gadu laikā jūs neizņemsit 12 šķiedru stumbrus.

Pagājušajā mēnesī dzirdēts no hiperskalera kontaktpersonas: viņi jau ir apņēmušies izmantot MTP-16 visām jaunajām versijām. Šķiedru izmantošanas uzlabojums vien attaisnoja instrumentu maiņu.

Beigas-Sejas pārbaude: garlaicīga daļa, kas jūs glābj

Teikšu īsi, jo tā ir neinteresantākā tēma. Bet, to izlaižot, cilvēki sadedzina 2000 ASV dolāru uztvērējus.

MTP savienotājiem vienā uzgali ir 12, 16 vai 24 šķiedras. Viena piesārņojuma daļiņa uz vienas šķiedras tvertnē visu savienotāju. Piesārņojuma izredzes skala ar šķiedru skaitu.

IEC 61300-3-35 definē tīrību. Šeit ir kopsavilkums:

Šī galvenā zona-25 mikroni ir brutāla. Viena putekļu daļiņa. Viens. Un jūsu 400G saite sāk izmest CRC kļūdas.

Jūs nevarat manuāli pārbaudīt 12+ šķiedras katrā savienotājā katrā kabeļa galā. Iegūstiet automatizētu MTP zondi (4000–8000 USD). Tas atmaksājas, kad pirmo reizi noķerat piesārņojumu pirms pārošanās, nevis pēc raiduztvērēja nomaiņas.

Tīrīšanas protokols:

1. Vispirms pārbaudiet. Vienmēr.
2. Ja ir netīrs: sausi noslaukiet. Strādā 80% laika.
3. Joprojām netīrs: IPA mitrā tīrīšana.
4. Pirms pārošanās vēlreiz-pārbaudiet.
5. Vai neizdodas pēc mitrās tīrīšanas? Savienotājs var būt bojāts. Nespiediet to.

Iesācēji kļūdās viena lieta: viņi pieņem, ka mitrā tīrīšana vienmēr ir rūpīgāka nekā sausa. MTP savienotājos tā ir katastrofa, kas gaida savu notikumu. IPA atlikumi, kas pilnībā neiztvaiko, rada lipīgus mikro-slazdus vadotņu tapu caurumos-, un tie piesaista vairāk putekļu, nekā jūs sākāt.

Zem 400x rūpnīcas mikroskopa mēs bieži redzam neredzamo slepkavu, ko atstāj "mitrā tīrīšana": IPA atlieku plēves. Daudzi klienti izmanto dēļu tīrītāju vai augstas Tāpēc daži kabeļi tiek pārbaudīti labi, tikko izņemti no kastes, bet jau pēc dažiem pārošanās cikliem uzrāda strauju zudumu. Mūsu veikala ieteikums: ķīmiskā tīrīšana tiek veikta deviņdesmit procentos gadījumu. Ja mitrā tīrīšana ir absolūti nepieciešama, izmantojiet specializētus tīrīšanas šķīdinātājus, kas nesatur atlikumus, kam seko augstspiediena slāpekļa attīrīšana. Mērķis ir saglabāt šķiedras gala-sejas-jaunu integritāti, nevis ķīmiski to noārdīt ar pārmērīgu apstrādi.

Mūsu noteikums: vispirms vienmēr noslaukiet sausu salveti. Saglabājiet mitro tīrīšanu, lai novērstu spītīgu piesārņojumu-ādas eļļas no tehniķa pirkstiem, līmes paliekas un tamlīdzīgi. Un, ja veicat mitru tīrīšanu, nekavējoties sekojiet tai, veicot divas sausas salvetes. Padomājiet par MTP kā precīzu optiku: jo sausāks, jo drošāks.

Viena detaļa, kas bieži tiek ignorēta: putekļu vāciņa dizains ir svarīgāks, nekā cilvēki saprot. Pārāk cieši satveramie vāciņi liek tehniķiem izņemšanas laikā raustīt bagāžas nodalījumu, iespējams, noslogojot uzgali. Izstrādājot mūsu putekļu vāciņus, mēs īpaši izstrādājām roktura spriegojumu, lai līdzsvarotu aizsardzību pret piesārņojumu un vieglu noņemšanu-pietiekami stingru, lai paliktu vietā apstrādes laikā, pietiekami vaļīgi, lai ar to necīnītos pulksten 2:00 tumšā skapī. Tādas sīkas lietas nav nevienā datu lapā.

Lēmumu ietvars

Šeit ir krāpšanās lapa. Bet izlasiet zvaigznītes,{1}}tur ir īstais norādījums.

Zvaigznītes:

⚠️ Netālu no HVAC aprīkojuma vai kompresoriem?Vibrācija laika gaitā atslābina savienojumus. Izmantojiet MTP (metāla skavas), pat ja zaudējumu matemātika saka, ka vispārīgais ir piemērots.

⚠️ Laboratorijas vide ar pastāvīgu pārkonfigurāciju?MTP PRO, pat ja polaritāte ir "zināma". Plāni mainās. Aizsargājiet sevi no galvassāpēm.

⚠️ Vai vēlaties izveidot savienojumu ar esošajiem vispārējiem MPO maģistrālēm?Netērējiet naudu par Elite ielāpiem{0}}vispirms jauniniet bagāžniekus. Ķēde ir tik stipra, cik stiprs ir vājākais posms.

⚠️ Kolo satikšanās{0}}istabu?Elite visur. Šeit ir runa par izvietošanu: jūs nevarat pārbaudīt, kas atrodas šī demarkācijas paneļa otrā pusē. Jums nav ne jausmas, vai viņi izmanto kvalitatīvus džemperus vai lētāko, ko var atrast viņu iepirkumu nodaļa. Tas, ko jūs varat kontrolēt, ir jūsu savienojuma puse. Going Elite jūsu galā veido papildu 0,3 dB robežu-un "melnās kastes" vidē, kur jūs redzat pusi saites, šī robeža bieži vien ir atšķirība starp nepārtraukti zaļo gaismu un plīvojošu dzelteno signālu.

MPO/MTP šķiedru maģistrālēm, kasetēm un sadales moduļiem, kas aptver visu šo diapazonu, detalizētas specifikācijas un krājumu pieejamību varat atrastEVOLUX katalogs. Mūsu optisko šķiedru savienotāju sadaļā ir iekļauti MTP-12, MTP-16 un PRO varianti — tie visi ir ražoti, izmantojot šajā rokasgrāmatā aprakstītās kvalitātes kontroles un pārbaudes protokolus.

MPO/MTP šķiedra nav sarežģīta, ja internalizējat trīs lietas:

Savienotāju kvalitātes svari ar ātrumu.40 G piedod paviršību. 400G nepiedod.

Polaritātes kļūdas izskatās kā viss, izņemot polaritātes kļūdas.Pirms instalēšanas dokumentējiet.

Zaudējumu budžeti ir mazāki, nekā jūs domājat.Veiciet matemātiku. Ja tas ir tuvu, jauniniet savienotāja specifikāciju.

Un viens personīgais viedoklis: MTP Elite uz mugurkaula stumbriem gandrīz vienmēr ir tā vērta. Datu centra būvējuma kopējā izmaksu atšķirība ir noapaļošanas kļūda, salīdzinot ar vienas nakts avārijas problēmu novēršanu.

Atsauces

1. ASV Conec MTP specifikācijas: https://www.usconec.com/
2. FS.com MTP savienotāja rokasgrāmata: https://www.fs.com/blog/a-visaptverošs-ceļvedis-to-mtp-connector-958.html
3. TIA-568.3-D: optisko šķiedru kabeļu komponentu standarts
4. IEC 61754-7: MPO savienotāju saimes specifikācijas
5. IEC 61300-3-35: Gala virsmas pārbaudes kritēriji
6. IEEE 802.3bm/cm: 100G un 400G optiskie standarti
