MDU šķiedras pilnīgas kabeļu ceļvedis

Kas ir MDU? (Koncepcija)

MDU apzīmē Multi{0}}Dwelling Unit. Telekomunikāciju un tīklu nozarē šis termins attiecas uz ēku, kurā ir vairākas neatkarīgas mājsaimniecības. Parasti piemēri ir daudzdzīvokļu ēkas, studentu kopmītnes, viesnīcas un biroju ēkas.

Termini MDU šķiedra vai MDU optiskā šķiedra attiecas uz šķiedru-izvietošanu--mājas (FTTH) tīklos šajās daudzdzīvokļu ēkās. Šī izvietošanas metode atšķiras no kabeļu ierīkošanas savrupmājām (SDU, Single{5}}Dwelling Unit):

Aptverot pamatkoncepciju par to, kas ir MDU telekomunikācijās, mēs tagad labāk izprotam, kā izvietot konkrētu MDU šķiedras instalācijas risinājumu.

Kādas problēmas šī rokasgrāmata var atrisināt jums?

Šis ir praktisks fiber MDU projekta ceļvedis. Neatkarīgi no tā, vai esat tīkla inženieris, kurš plāno MDU optiskās šķiedras projektu / iepirkumu aģents, kuram ir jāsaprot MDU nozīme telekomunikācijās / īpašuma pārvaldnieks, kurš vēlas saprast, ko MDU nozīmē telekomunikācijās

Vai vienkārši tehnoloģiju entuziasts, kurš vēlas izprast MDU kabeļu kabeļu veidošanas principus, šeit atradīsit noderīgu informāciju par MDU projektu.

es izmantošuEvolux Fibre produktikā piemērus, jo mūsu produktu līnija aptver MDU kabeļu pamataprīkojumu: optisko šķiedru savienotājus, plākstera vadus, sprauslas, PLC sadalītājus, spaiļu kārbas un adapterus{0}}tie ir tieši MDU šķiedru instalācijā visbiežāk izmantotie pasīvie komponenti.

Kādas stratēģijas būtu jāizmanto dažāda izmēra MDU?

Pirms stratēģijas ieviešanas ir svarīgi saprast jūsu MDU lielumu, jo izvietošanas metodes atšķiras. Tas nosaka, cik sadalītāju, spaiļu kārbu un optisko šķiedru kabeļu jums ir nepieciešams. MDU telekomunikāciju projekti tiek iedalīti trīs veidos, pamatojoties uz stāvu un mājsaimniecību skaitu:

Kāds ir MDU Fiber tīkls?

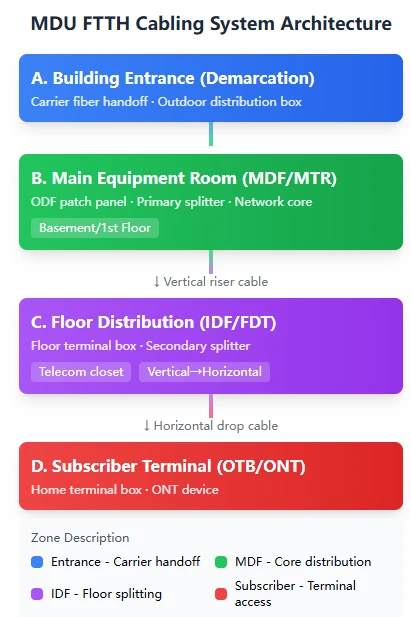

Šeit ir diagramma, kas palīdzēs jums saprast: Pilnīgs MDU optiskās šķiedras tīkls sastāv no četrām zonām, kas stiepjas no operatora gala līdz mājas īpašnieka galam:

MDU šķiedras uzstādīšanas uzdevums ir savienot šīs četras zonas, izmantojot atbilstošu aprīkojumu.

Kāda konfigurācija ir nepieciešama galvenajai aprīkojuma telpai?

Vai atceraties sava MDU lielumu? Tad mēs varam sākt saprast, kā konfigurēt atbilstošo galveno iekārtu telpu. Galvenā aprīkojuma telpa galvenokārt ir atbildīga par ārējo optisko šķiedru pieslēgumu, galveno maršrutēšanu un sadali, kas ietekmē kopējo tīkla jaudu un mērogojamību. Esmu uzskaitījis piemērotus produktus tieši jūsu atsaucei:

Evolux Fibre ieteicamā aprīkojuma konfigurācija

ODF (Optical Distribution Frame) ir galvenais aprīkojums galvenajā aprīkojuma telpā. Evolux ODF plāksteru paneļiem ir vairākas ievērības cienīgas funkcijas: glīts izskats, saprātīga elektroinstalācija, viegli atrodami un vienkārša uzstādīšana-tie ir īpaši svarīgi vēlākai apkopei.

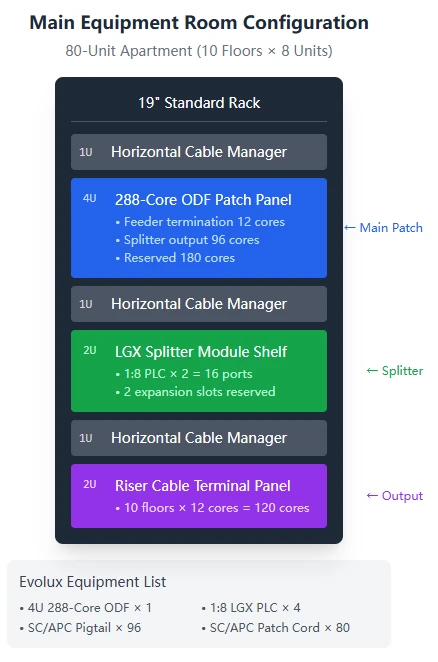

Konkrēts piemērs no Evolux: konfigurācijas shēma 80-vienību vidēja augstuma daudzdzīvokļu ēkai

Ja jūsu projekts ir arī 10 stāvu ēka ar 8 vienībām stāvā, kopā 80 vienības, tad jūsu galveno iekārtu telpu var konfigurēt šādi:

Risinājumā izmantoto iekārtu saraksts:·

• 4U 288-pamatā stiprināms ODF × 1
• 1:8 LGX PLC sadalītājs × 4 (2 lietošanā, 2 gaidstāves režīmā)
• SC/APC bize 1 m × 96
• SC/APC plākstera vads 2m × 80
• 1U horizontālais kabeļu pārvaldības statīvs × 3

Kas ir PLC optiskais sadalītājs? Kā to lieto MDU?

Operatori var nodrošināt tikai 1–2 optiskās šķiedras (atbilst 1–2 PON pieslēgvietām) vai ierobežotu skaitu šķiedru, taču mums ir jāpievieno desmitiem vai pat simtiem mājsaimniecību. Šajā gadījumā, lai atrisinātu šo problēmu, tiek izmantots optiskais sadalītājs, "pārvēršot vienu daudzās". PLC optiskais sadalītājs izmanto optisko viļņvadu principu, lai "vienmērīgi sadalītu" gaismas staru vairākos staros. Piemēram, 1:8 sadalītājam ir 1 ieeja un 8 izejas, un katrai izejai ir aptuveni 1/8 no sākotnējā signāla stipruma.

Dažādos lietojumprogrammu scenārijos ir jāizmanto sadalītāji ar atbilstošiem pakotņu veidiem:

Sadalīšanas attiecību atsauces tabula:

Vai izvēlēties vienu{0}}pakāpju vai-pakāpju sadalīšanu?

Viena{0}}pakāpes sadalīšana ietver liela sadalītāja novietošanu (piem., 1:32) pagrabā, tieši sadalot šķiedru katrai mājsaimniecībai 32 ceļos. Šī pieeja ir vienkārša pēc struktūras un tajā ir mazāk sadalīšanas punktu, taču kabeļi ir sarežģīti, jo ir palielināts optisko šķiedru kabeļu skaits.

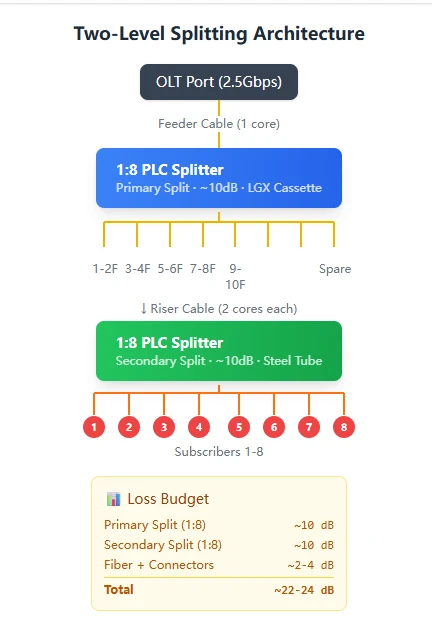

Divu-pakāpju sadalīšana ietver 1:8 sadalītāja ievietošanu pagrabā un pēc tam vēl 1:8 sadalītāju katrā stāvā, efektīvi apkalpojot 8 x 8=64 mājsaimniecības. Šī metode prasa mazāk optisko šķiedru kabeļu un ir elastīgāka, bet papildu sadalīšanas stadija palielina šķiedru zudumus par aptuveni 10 dB.

MDU ar vairāk nekā 30 mājsaimniecībām mēs iesakām sadalīt divus{1}}pakāpjus. Šī ir galvenā pieeja MDU šķiedru uzstādīšanai.

Kā izvēlēties spaiļu kārbu?

Grīdas vadu zona ir vertikālo mugurkaula optisko kabeļu un horizontālo nolaižamo kabeļu "krustošanās punkts",{0}}optiskie kabeļi stāvvadā "nolaižas" šeit, un pēc tam sazarojas vairākos optiskajos kabeļos, kas savienojas ar katru mājsaimniecību.

Iekštelpu spaiļu kārbas

Āra ūdensnecaurlaidīgas spaiļu kārbas

Ja telekomunikāciju skapis ir mitrs vai sadales punkts atrodas ārpus telpām, izmantojiet ūdensnecaurlaidīgus veidus:

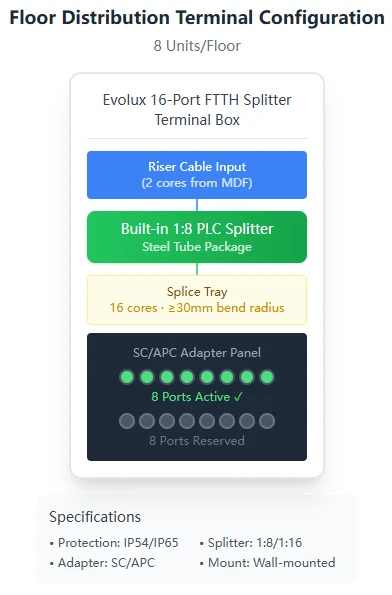

Grīdas spaiļu kārbas uzstādīšanas shēma:

Kā izvēlēties optisko šķiedru kabeli? Kādu veidu vajadzētu izmantot dažādām vietām?

Izvēloties MDU kabeļus, ir jāņem vērā uzstādīšanas vieta, serdeņu skaita prasības un liesmas slāpētāja -novērtējums. Dažādās jomās tiek izmantoti dažāda veida optisko šķiedru kabeļi:

Stāvvada mugurkaula kabeļi

Horizontālie sadales kabeļi

Nometuma kabelis

Veic MDU vai nepieciešams G657 optiskās šķiedras kabelis mājas uzstādīšanai?

G657 sērija ir "nejūtīga{1} šķiedra", kas nozīmē, ka tā var darboties ar ļoti mazu lieces rādiusu, nepalielinot zudumus. Tas padara to ideāli piemērotu priekšnama stūriem un šauriem cauruļvadu līkumiem.

Kur atrodas optiskās šķiedras spaiļu kārba?

Optiskās šķiedras spaiļu kārba ir pēdējā pietura, kurā optiskās šķiedras kabeļi var sasniegt lietotāja māju{0}}šeit ir pievienots optiskais modems (ONT).

Mājas termināļa kārbas izvēle

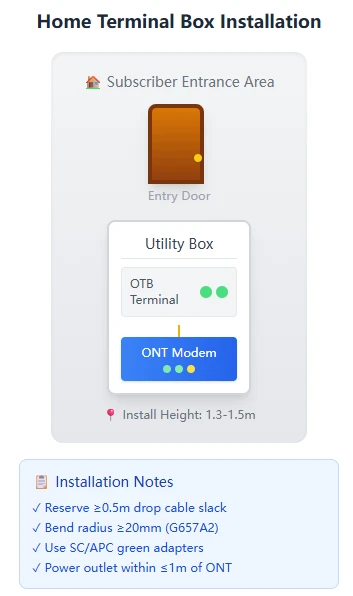

Uzstādīšanas vieta un galveno punktu diagramma:

Optiskās šķiedras savienotāji un adapteri: šie mazie piederumi ir ļoti svarīgi

MDU šķiedru tīklos savienotāji un adapteri, lai gan tie ir mazi, tiek izmantoti lielos daudzumos, un tiem ir izšķiroša loma-tie ir atbildīgi par "plug-and-play" savienojumu iespējošanu starp optiskajām šķiedrām.

Izplatītākie savienotāju veidi

Mēs iesakām konsekventi izmantot SC/APC ar zaļiem savienotājiem. Tas palīdzēs izvairīties no nepareizas ievietošanas.

Kā ar lielajiem MDU?

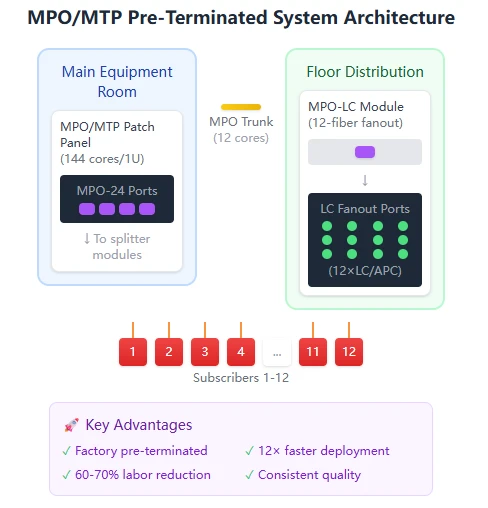

Mēs varam izmantot augsta{0}}blīvuma MPO/MTP risinājumu:

Lieliem MDU optiskās šķiedras projektiem ar vairāk nekā 200 lietotājiem tradicionālie viena-kodola savienotāji ir pārāk neefektīvi. Evolux MPO/MTP risinājums var ievērojami uzlabot izvietošanas efektivitāti.

MPO/MTP ielāpu paneļa specifikācijas

MPO iepriekš pabeigtu sistēmu priekšrocības:{0}}
