"Kāpēc mans 10G universitātes pilsētiņas tīkls joprojām atpaliek, kad izmantoju labāko viena režīma šķiedru?"

Tāds bija sistēmas integratora panikas ziņojums trīs dienas pirms universitātesPilna optiskā pilsētiņanodošana. Laboratorijā,Viens režīms pret daudzrežīmiemizskatās pēc vienkārša specifikāciju lapas salīdzinājuma. Īstā darba vietā? Atšķirīgs stāsts. Mēs esam redzējuši projektus, kas izgājuši no sliedēm, jo ​​kāds savienoja UPC zilo savienotāju ar APC zaļo adapteri. Vai arī par zemu novērtēja ONT saites budžetu. Vai arī samazināja budžetu viena režīma raiduztvērējiem 100 metru skrējieniem, kuros varēja izmantot lētāku daudzmodu optiku.

Tā kā FTTO kļūst par jauno standartu, šķiedru izvēle ir pārgājusi daudz tālāk par "viena režīma ilgumu un vairāku režīmu īsu". Ja jūsu kabeļu pieeja ir iestrēgusi mācību grāmatu teritorijā-, ja godīgi, jūs, iespējams, ierīkosit kājnieku mīnas turpmākiem jauninājumiem.

Iedomājieties šo: 50{3}}ēku pilsētiņa, kurai 20 gadus nebūs jāmaina neviens kabelis. Tas ir labi izstrādāta solījumsPOL kabeļu rokasgrāmataīstenošana. Bet ceļš uz turieni? Pildīts ar lamatām. LC vai SC/APC? Pilns viens režīms horizontālā režīmā vai saglabāt vairāku režīmu, lai ietaupītu optiskos moduļus? Viena nepareiza savienotāja specifikācija ne tikai aizkavē jūsu laika skalu. Tas pavairo uzturēšanas galvassāpes gadiem ilgi.

Izlaidīsim fizikas definīcijas, kuras esat redzējis simts reizes. Mērķis šeit: palīdzēt jums pieņemt šo lēmumu "izdarīt to pareizi pirmajā reizē".

Skaitļi, kuriem patiesībā ir nozīme

Jūs esat redzējis standarta salīdzināšanas diagrammu. Serdes diametrs, viļņa garums, attālums. Sapratu. Taču šīs diagrammas neatstāsta patieso stāstu: viena režīma un vairāku režīmu lēmums ir saistīts ar naudu. Nevis fizika.

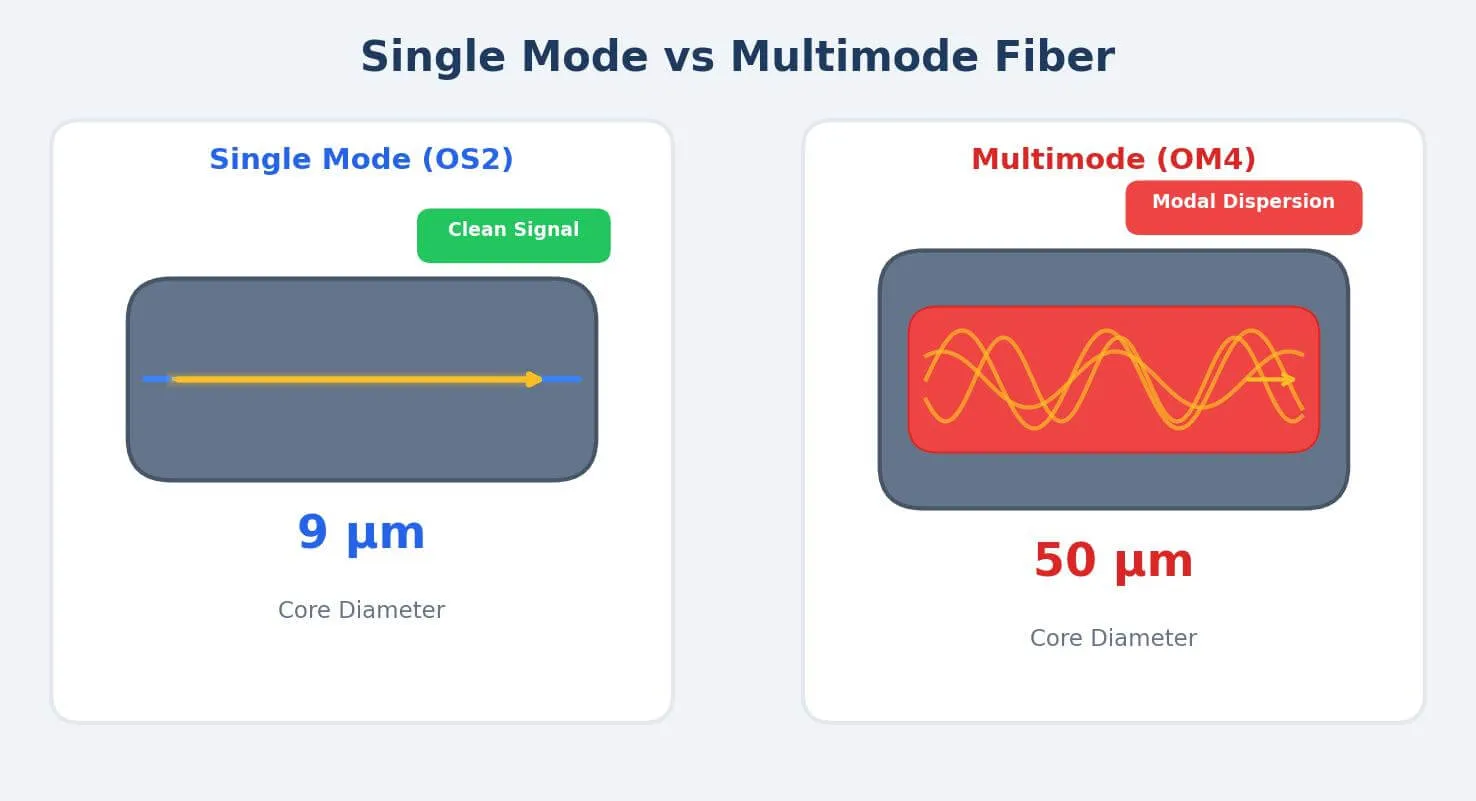

Padomājiet par to šādā veidā. Vienrežīms ir sporta automašīna-viens gaismas stars pa tik plānu (9 mikrometri) kodolu, ka salīdzinājumā ar cilvēka mati izskatās resni. Tīrs signāls, nobrauc 10, 20, 100 kilometrus bez nepieciešamības palielināt. Multimode ir pikaps. Plašāks kodols (50 mikrometri{10}}joprojām plānāks nekā mati, bet 6 reizes lielāks), vienlaikus plūst vairāki gaismas stari. Vieglāk strādāt, lētāk izveidot savienojumu. Bet tie atlecošie stari sāk traucēt pēc dažiem simtiem metru. Signāls kļūst dubļains.

Redz slazdu? Viena režīma kabelis ir lētāks. Taču raiduztvērēji maksā 3-5x vairāk. 500{10}}ostas pilsētiņā šī atšķirība sasniedz 30 000–50 000 USD vien optikas jomā. Mūsu 2023.–2024. gada projektos visā Dienvidaustrumāzijā mēs esam redzējuši, ka iepirkumu komandas tiek sadedzinātas, izmantojot šo precīzo aprēķinu, atlasot vienu režīmu “nodrošināšanai nākotnē” īsos posmos, pēc tam šifrējot, kad raiduztvērēja izmaksas samazina budžetu.

Tagad-POL arhitektūra maina visu.Pilna optiskā pilsētiņaizvietošana, izmantojot POLpieprasītviens režīms. Nav iesaistīta izvēle. Tehnoloģija izmanto GPON viļņa garuma-dalīšanas multipleksēšanu-divus viļņu garumus, kas virzās pretējos virzienos vienā šķiedras pavedienā. Darbojas tikai ar viena režīma tīru transmisiju.

Tātad, ja veidojat POL, izlaidiet vairākrežīmu debates. Bet tradicionālais Ethernet? Tieši turŠķiedru izvēle optiskajam LANkļūst sarežģīti.

Kāpēc SC/APC dominē POL (un kas notiek, ja sajaucat krāsas)

Tradicionālie universitātes pilsētiņas tīkli izskatās kā koks. Kodolslēdži saknē, sadales slēdži pie filiālēm, piekļuves slēdži katrā stāvā. Daudz aprīkojuma, daudz jaudas, daudz lietu, kas salūzt.

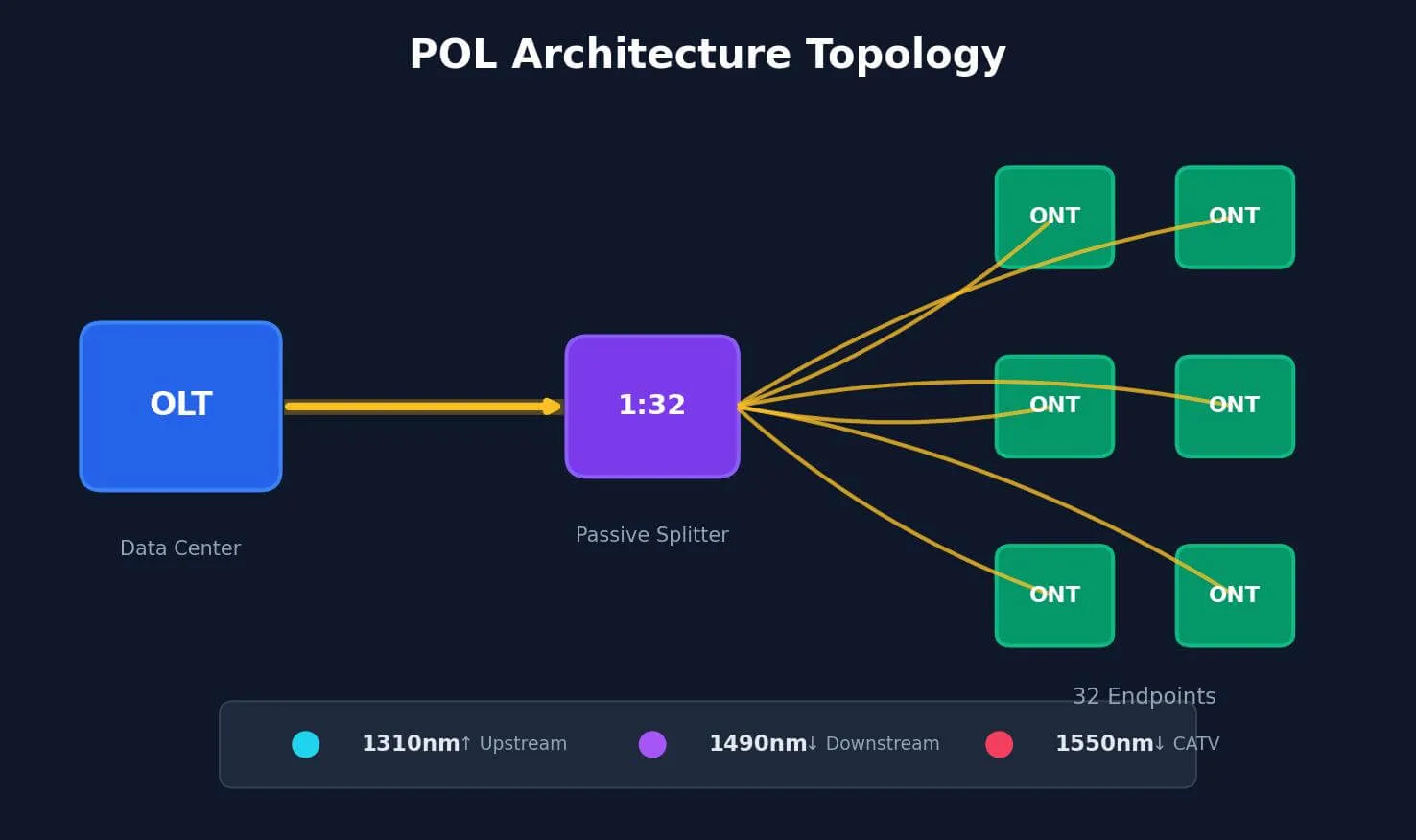

POL to izlīdzina. Viens centrālais OLT caur pasīviem sadalītājiem tiek savienots ar ONT katrā galdā vai telpā. Nav starpslēdžu. Nevienā stāvā nav IDF skapju. Tikai šķiedra, sadalītāji, galapunkti.

[Datu centrs] → OLT → Viena šķiedra → 1:32 sadalītājs → 32 ONT

Lejup pa straumi: 1490 nm|Augšup straume: 1310 nm|Abi uz VIENAS šķiedras pavediena

Sadalītāji ir pilnīgi pasīvi. Nav jaudas, nav elektronikas, nekas nav pievilcis. Gaisma no OLT sasniedz 1:32 sadalītāju un sadalās 32 vietās. Tāpat kā dārza šļūtene ar 32-virzienu smidzinātāju, izņemot, ja jūs sadalāt lāzera gaismu, nevis ūdens spiedienu.

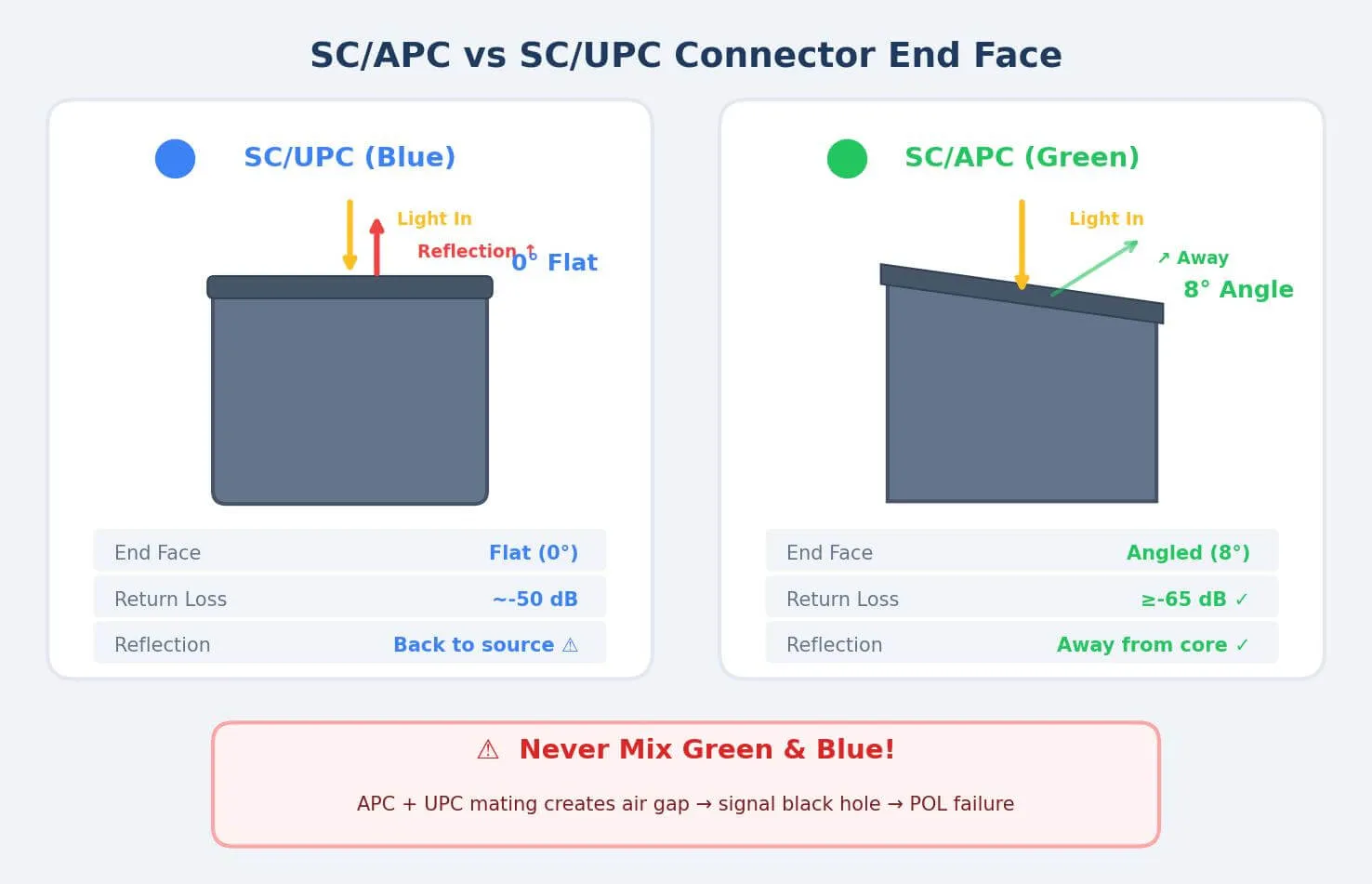

Lielākā daļa ceļvežu izlaiž kritisko detaļu: POL gandrīz universāli izmanto SC/APC savienotājus. "APC" nozīmē leņķa fiziskā kontakta{1}}uzmava, kas pulēta 8 grādos, nevis plakana. Kad gaisma saskaras ar plakanu virsmu (UPC), daļa atlec taisni atpakaļ pret avotu. Divvirzienu POL gadījumā šie atspīdumi rada troksni. Vairāk nekā desmitiem savienojuma punktu uzkrājas troksnis.

Leņķiskā APC seja atstaro atstarojumus no kodola. Atdeves zudums samazinās no ~-50 dB (UPC) līdz -65 dB vai labākam (APC). Aptuveni 30 reizes mazāk atstarotās gaismas padara to atpakaļ. POL izteiksmē? Atšķirība starp tīru un degradētu signālu.

TIA Fiber Optic Training Council to izsaka vienkārši: SC/APC ir standarts pasīvajiem optiskajiem tīkliem, jo ​​atdeves zuduma raksturlielumiem ir nozīme divvirzienu sistēmās. Nevajag-uzminēt šo-SC/APC.

Kas notiek, sajaucot zaļo un zilo:

Mēs to redzējām viedās viesnīcas GPON projektā pagājušajā gadā. Darbuzņēmējs izmantoja SC/APC (zaļu) pie grīdas-līmeņa sadalītāja izvadiem-pareizi. Bet tad iedeva istabām SC/UPC (zilas) patch vadus ONT savienojumiem. Fiziski tas pieslēdzas. Elektriski? Katastrofa.

Leņķiskā seja, kas saskaras ar plakanu seju, rada nelielu gaisa spraugu. Saskares laukums saraujas gandrīz līdz neko. Atdeves zudums strauji samazinās. Atspoguļotā optiskā jauda izraisīja lielas-atstarošanās trauksmes signālus OLT. Vēl ļaunāk,-kad 1550 nm CATV signāls tika pārraidīts ar lielāku jaudu, gaisa spraugas atstarošanas dēļ ONT malu telpās atkārtoti izkrita bezsaistē. Viesi sūdzējās. Vadība krita panikā. Lai veiktu labojumu, - istabām bija jāizvelk plākstera vadi.

Pilnībā-optiskajā tīklā zaļā-uz-zilā krāsa nav "nedaudz lēnāka". Tas ir signāls melnais caurums. Šis 1 dB ievietošanas zuduma pieaugums izskatās mazs,-bet, izmantojot 1:64 sadalīto saiti, sistēmu sagrauj salmiņš.

Reāli izvietošanas lēmumi

Mugurkauls no datu centra līdz pirmajam sadalītājam.Šī ir jūsu lielceļš. Viss plūst caur to. POL nozīmē viena režīma OS2 ar SC/APC-bez diskusijām. Bet kabeļa pakāpe, iepriekš-izbeigta salīdzinājumā ar lauka-pieslēgumu, rezerves šķiedru skaits? Vēl jāpieņem lēmumi.

Skrieniem, kas ir mazāki par 2 km (lielākā daļa universitātes pilsētiņas mugurkaulu), standarta OS2 veic darbu. Premium zema-zaudējuma šķiedra? Pārspīlēti, ja vien nespiežat ļoti garas sadalītāju ķēdes vai plānojat 25G-PON jauninājumus. Ievietošanas zudumam katrā savienotājā ir jāsaglabājas zem 0,3 dB-norādiet to piedāvājumā, ir nepieciešami pārbaudes ziņojumi.

Iepriekš-nobeigti maģistrāles kabeļi maksā vairāk, taču ietaupa uzstādīšanas laiku. Slimnīcām vai universitātēm, kur ir svarīgi samazināt traucējumus? Tā vērts. Jauna celtniecība ar brīvu laiku? Lauka pārtraukšana darbojas labi. Augsta-blīvuma savienošanai OLT,optiskās šķiedras savienotājikas paredzēti statnes{0}}montāžas lietojumprogrammām, atvieglo portu identificēšanu un piekļuvi apkopes laikā.

Sadales kabeļi no sadalītājiem uz ONT.

Šeit ir vietaFTTO šķiedru savienotājikļūt interesanti. Neviens kabelis-32 kabeļi no katra sadalītāja uz 32 vietām. Reiziniet ar sadalītāju skaitu. Vidēja lieluma pilsētiņā var būt 50+ sadalītāji, kas apkalpo 1,500+ galapunktus. Daudz savienotāju.

SC/APC paliek pēc noklusējuma. Taču vispirms pārbaudiet savas ONT specifikācijas{1}}daži jaunāki modeļi izmanto LC/APC portus. Ja tā, varat izmantot LC-kabeļus visā garumā (tīrāks) vai izmantot SC-LC hibrīda adapterus pie sadalītāja (pievieno savienojuma punktus). Mēs parasti iesakām pirmo iespēju. Katrs adapteris ir potenciāls atteices punkts.

Kāpēc savienotāju kvalitātei ir liela nozīme:

0,1 dB atšķirība uz savienotāju izklausās triviāli. Reiziniet simtiem savienojumu-tā nav. Tipiskajai 1:32 POL arhitektūrai ir ~28 dB kopējais zaudējumu budžets. Splitter ēd 15-17 dB. Kabeļa vājināšana prasa vēl dažus. Tas atstāj varbūt 8-10 dB visiem savienotāja zudumiem. Lēti savienotāji pārsniedz budžetu ilgākos braucienos.

Tradicionālais Ethernet mugurkauls (kad neveicat POL).Ne visi ir gatavi POL. Esošās infrastruktūras atjaunošana? Budžeta ierobežojumi? Tradicionālais komutētais Ethernet joprojām darbojas. Tomēr dažādi lēmumi.

Zem 300 metriem-no stāva-līdz-stāvam blakus esošām ēkām-OM4 multirežīmi ar LC dupleksu ir ekonomiski izdevīgi. Raiduztvērēja ietaupījumi (SR un LR moduļi) palielinās, pievienojot desmitiem slēdžu. Aprēķins pagriežas uz 300+ metriem. Daudzrežīmu grūtības, īpaši lielā ātrumā.Viena režīma lietošana Campus tīklāinter-saišu veidošana nodrošina neierobežotu joslas platuma brīvību. Instalējiet vienreiz, atbalstiet 10 G, 100 G, 400 G-, neatkarīgi no tā, kas nāks.

LC/UPC (nevis APC) labi darbojas Ethernet tīklā no punkta{0}}līdz{1}}punktam. Nav divvirzienu WDM, tāpēc nav nepieciešamas papildu APC izmaksas un apkope.

Darbvirsmas savienojumi un zonas korpusa risinājums

FTTO nozīmē, ka šķiedra sasniedz rakstāmgaldu. Citāda vide nekā datu centrs. Kabeļi tiek sperti. Krēsli riņķo pār tiem. Uzkopšanas personāls satricina lietas. TheŠķiedru savienotāja izvēles rokasgrāmatagalddatoriem prioritāte ir izturība.

Bend-nesensitive fiber (BIF) nav-apspriežams. Standarta šķiedra zaudē signālu šauros līkumos. BIF rokturi noliecas līdz 7,5 mm{5}}stingrāk nekā jūsu rozā pirksts. Iepriekš-izgriezti lāpstiņvadi (2 m, 3 m, 5 m) ietaupa laiku, salīdzinot ar lauka pārtraukšanu pie katra galda. Izmaksu atšķirības minimālas, novērš mainīgumu no neērtām uzstādīšanas pozīcijām.

Atvērtā biroja izaicinājums:

Liela interneta uzņēmuma projektā -pilnīgi atvērta biroja izkārtojums-dizaineris atteicās uzstādīt redzamas kabeļu renes uz atbalsta kolonnām. Tieša maršrutēšana no mugurkaula uz katru galdu nozīmēja šķiedru visur. Murgs uzturēt.

Mūsu risinājums: zonu korpusi griestu telpā vai zem paaugstinātās grīdas. Palaidiet vairāku-šķiedru MPO maģistrāles no mugurkaula uz katru zonas lodziņu. Kastes iekšpusē izvelciet LC Uniboot ielāpu vadus, kas apkalpo 6–8 tuvumā esošās darbstacijas.

Izmaksa? Kad darbstacijas pārvietojas (un tās vienmēr to dara), jūs nepieskarieties mugurkaula šķiedrai griestos. Vienkārši nomainiet 3 metru plākstera vadu pie zonas kastes. Mūsu klienta aprēķins: MAC (pārvietošanas/pievienošanas/izmaiņas) darbaspēka izmaksu samazinājums par 70%. Vairāk nekā 3 gadus biroja reorganizācijas, kas summējas.

Kritiska detaļa: šaurās zonās LC Uniboot vai Push{0}}Pull Tab savienotāji ir obligāti. Kad ir pievienoti 12 plākstera vadi, standarta LC savienotāji neatstāj pietiekami daudz vietas pirkstiem, lai kaut ko noņemtu. Mēs to uzzinājām sarežģītā veidā, veicot modernizācijas projektu,{4}}bija jāatvieno puse kastes, lai piekļūtu vienam kabelim.

Naudas jautājums

Visi jautā par izmaksām. Atbilde ir atkarīga no jūsu laika grafika. POL maksā avansā (OLT un ONT nav lēti), taču ievērojami ietaupa visu pārējo,-jo īpaši vairāk nekā 10 gadu laikā.

Aptuvens sadalījums 500 galapunktiem. Tie ir nozares aprēķini, nevis garantēti piedāvājumi-jūsu nobraukums atšķiras atkarībā no pārdevēja, reģiona un specifikas.

Kur POL ietaupa visvairāk: platība un jauda. Tradicionālajiem tīkliem ir nepieciešami IDF skapji katrā stāvā-slēdži, UPS, gaisa kondicionētājs. POL to visu aizstāj ar pasīvajiem sadalītājiem, kuriem nav nepieciešama jauda, ​​nav dzesēšanas, un tie ir ievietoti sienas -piestiprināmā kastē mācību grāmatas izmērā. Huawei FTTO dokumenti apgalvo, ka jaudas samazinājums par 50-70%-tas ir mārketinga rādītājs, uztveriet to pietiekami skeptiski, taču virziens ir reāls. Mazāk aktīvo ierīču nozīmē mazāk elektrības un mazāk siltuma, ko noņemt.

Netīrumi ir tavs ienaidnieks (500 USD nodarbība)

Kaut kas pārdošanas brošūrās nav uzsvērts: piesārņojums ir galvenais optisko šķiedru tīkla kļūmju cēlonis. Nevis iekārtas kļūme. Nav kabeļa bojājumu. Netīrumi.

Viena režīma šķiedrai ir 9-mikrometru kodols. Acij neredzama putekļu specifikācija bloķē 10%+ gaismas caurlaidības. Pirkstu nospiedumu eļļa rada pietiekami daudz zudumu, lai pārtrauktu savienojumu. POL sistēmās ar ierobežotu saišu budžetu piesārņojums dažos punktos pārvēršas par tīkla mēroga problēmām.

500 USD, kas pārvērtās par 5000 USD:

Dienvidaustrumāzijas pilsētiņas projekts. Klients no budžeta samazināja par aptuveni 500 USD profesionāliem tīrīšanas komplektiem. "Vienkārši izmantojiet putekļu vāciņus un esiet uzmanīgi." Atļauts strādniekiem uzstādīt bez atbilstoša pārbaudes aprīkojuma.

Nedēļu pēc nodošanas aptuveni 15% saišu uzrādīja neizskaidrojamu pakešu zudumu. Inženieru komandai bija jāatgriežas ar OTDR aprīkojumu, jāvelk savienotāji pa vienam, jāpārbauda katra gala virsma. Konstatējums: vairums piesārņoto uzgaļu uzstādīšanas laikā bija saskrāpētas ar putekļu daļiņām. Neatgriezenisks bojājums.

Galīgais rēķins: nomainīti aptuveni 100 ielāpu vadi (materiāli 2000 USD), trīs dienu darbs diviem tehniķiem (3 USD, 000+), kā arī neveiksmīgas nodošanas radītais kaitējums reputācijai. 500 dolāru "ietaupījumi" viņiem izmaksāja 10x.

Šķiedru savienotāja gala virsma ir trauslāka nekā acs ābols. Ar 400x palielinājumu putekļu daļiņa izskatās kā krāteris uz Mēness. Ja nepērkat tīrīšanas rīkus, trīskāršs budžets remontam.

Pārbaude pirms pārošanās ir obligāta. 400x šķiedru mikroskops maksā dažus simtus dolāru un novērš problēmu novēršanu tūkstošiem. Katrs savienotājs ir pārbaudīts pirms pievienošanas-instalēšanas un apkopes laikā. Tīrīšanas protokols: vispirms noslaukiet sausā veidā (bez plūksnām), ja nepieciešams, mitrā tīrīšana ar 99%+ izopropilspirtu, vēlreiz nosusiniet,{8}}pārbaudiet vēlreiz. Aizņem 30 sekundes. Izlaišana prasa stundas, lai vēlāk diagnosticētu.

Plānojot turpmāko

Campus šķiedra ilgst 15-25 gadus. Kabelis, ko instalējat šodien, joprojām būs pieejams, kad tehnoloģijas, kuras mēs neesam izgudrojuši, kļūs par standartu.

Labas ziņas POL: fiziskais slānis atbalsta visu ceļvedi. Pašreizējais GPON darbojas 2,5 Gb/s lejup pa straumi. 10G-PON (XGS-PON), kas jau ir pieejams. 25G-PON izmēģinājumos. 50G-PON standartu izstrādē. Visi izmanto vienu un to pašu šķiedru un savienotājus,{10}}tikai mainās OLT un ONT aprīkojums.

OFS Optics atzīmē, ka, lai gan daudzrežīmi atbilstoši apstrādā lielāko daļu uzņēmuma attālumu, viena režīma joslas platuma priekšrocības kļūst izteiktākas, palielinoties datu pārraides ātrumam. Viņi atzīst tendenci uz vienu režīmu, jo uztvērēju piemaksas samazinās.

A Pilna optiskā pilsētiņaizveidots uz viena režīma rokturiem Wi-Fi 7 atvilces maršrutēšana (vairāki-gigabiti uz AP), 8K videonovērošana, IoT blīvums, ko nevaram paredzēt-, nepieskaroties kabeļiem. Tā ir vērtība, ja infrastruktūra tiek sakārtota pirmo reizi.

Ko ievietot savā piedāvājumā

Iegādājoties savienotājus aPOL kabeļu rokasgrāmata-atbilstoša izvietošana, norādiet šos minimumus:

Ievietošanas zudums: parasti mazāks par 0,25 dB vai vienāds ar, maks. mazāks vai vienāds ar 0,35 dB

Atdeves zudums (APC): lielāks vai vienāds ar 65 dB

Apvalks: cirkonija keramika

Pārošanās cikli: lielāks vai vienāds ar 500 ar izmaiņām, kas ir mazākas vai vienādas ar 0,2 dB

Dokumentācija: Atsevišķu testu rezultāti vai partijas sertifikāti

Misijai{0}}kritiskām izvietošanām piegādātāji, kuriem ir iekšēja-ražošana (nevis tirdzniecības uzņēmumi, kas iegādājas vairākas rūpnīcas), nodrošina vienmērīgāku kvalitāti.Evolux Fiberpiedāvā rūpnīcas{0}}tiešos produktus ar testēšanas dokumentāciju, kas nepieciešama uzņēmuma POL projektiem.

Rezerves koeficienti, par kuriem ir vērts ieplānot budžetu: 5-10% iepriekš pabeigtiem mezgliem, 15-20% uz lauka instalējamiem savienotājiem (atbilst izbeigšanas kļūmēm), 10–15% plākstera vadiem, lai apstrādātu pirmā gada MAC.

Ātrā uzziņa

Pāreja uzPilna optiskā pilsētiņaarhitektūra paātrinās, jo uzņēmumi atklāj darbības un enerģijas ietaupījumus. Neatkarīgi no tā, vai izvietojat POL jaunā ēkā vai modernizējat tradicionālo infrastruktūru, instalēšanas laikā pieņemtie lēmumi par savienotājiem nosaka uzticamību nākamajai desmitgadei vai divām. Iegūstiet tos pareizi pirmo reizi.

Atsauces:

1. TIA Fiber Optic Training Council (tiafotc.org) - Pasīvie optiskie LAN

2. OFS Optics (ofsoptics.com) - Viena režīma un daudzmodu šķiedru izvēle

3. Huawei Enterprise (e.huawei.com) - FTTO risinājuma dokumentācija

4. FS.com kopiena - Diskusijas par zaudējumu atdevi PON lietojumprogrammās
