Kā salabot šķiedru sagataves ielāpu panelī: procedūra, nokārtošanas kritēriji un pieņemšanas ierobežojumi

Lielākā daļa no tā, kas nonāk mūsu lietojumprogrammu darbnīcā, nav savienošanas problēma. Tā ir iegādes vai plānošanas problēma, kas kļuva redzama tikai tad, kad apkalpe stāvēja pie savienotāja ar jau atvērtu kabeli. Trīs pārbaudes aizņem desmit minūtes un noņem gandrīz visas.

Trīs kļūmju režīmi ir saistīti ar lielāko daļu sūdzību un atgriešanas, ko apstrādājam, un par visiem trim tiek izlemts, pirms kāds atver kabeli: panelis, kas pasūtīts kā tiešā{0}}pieslēguma šasija, ja dizains paredzēja savienojuma paplātes, daudzrežīmu šuvju komplekts, kas pasūtīts pret viena režīma stumbru, jo pasūtījumā ir norādīta apdruka, kāja ir 0 mm2, nevis kāja 9. cenu pamatojumu, līdz paplāte vairs neaizveras bez saspiešanas. Nevienu no trim nevar salabot ar labāku savienotāju.

Jo īpaši paneļa izvēle ir lēmums par pirkumu, kas pieņemts nedēļas pirms kabeļa atvēršanas, tāpēcizvēloties savienošanai{0}}gatavu ielāpu paneli vai ODFietilpst savienojuma plānā. Režīmu saderība ir tāda paša veida lēmums:atšķirība starp viena{0}}režīmu un daudzmodu bizes konstrukcijuir iestatīts pasūtīšanas stadijā, nevis pie paplātes.

Lieta par bizes pārtraukšanu ir ražošanas arguments, nevis ērtības arguments. Uzmavas gala-virsmas ģeometrija, kas nozīmē izliekuma rādiusu, virsotnes nobīdi un šķiedras augstumu, ir iestatīta pulēšanas iekārtām, kurās vienlaikus darbojas vairāki desmiti savienotāju kontrolētā spiedienā un plēves secībā.

Tas, ko mēs varam precīzi pateikt, ir specifikācija un process, kas ir aiz tā. Katrai mūsu līnijas pārtrauktajai montāžai pirms iepakošanas tiek veikta beigu-sejas pārbaude, ievietošanas zuduma mērījums, atgriešanas zuduma mērījums, nepārtrauktības, polaritātes pārbaude un krāsu-secības apstiprinājums. Viena -režīma specifikācijas ierobežojumi ir mazāki vai vienādi ar 0,2 dB ievietošanas zudumu un lielāks vai vienāds ar 50 dB atgriešanās zudumu UPC, mazāks vai vienāds ar 0,3 dB un lielāks vai vienāds ar 60 dB APC. Tie ir griesti, kas ierakstīti produkta specifikācijā, nevis pieprasītā lauka vidējā vērtība. Izmērītais sadalījums ietilpst partijas ierakstā, kas tiek piegādāts kopā ar pasūtījumu, un mēs pēc pieprasījuma nosūtīsim anonimizētu partijas ziņojumu ar testa viļņa garumu un instrumenta veidu, jo izplatīšana, kuru varat pārbaudīt, ir vairāk vērtīga nekā emuāra rindkopā norādītais skaitlis.

Lauka-slīpēts savienotājs var sasniegt šos skaitļus. Tas nevar konsekventi sasniegt tos, savienotāju pēc savienotāja, uz jumta jūlijā ar roku pulēšanas ripu un bez interferometra. Šī konsekvence ir viss iemesls, kāpēc rūpnīcā{3}}nobeigtā šķiedra ir savienota ar stumbra sitieniem, kas beidzas tieši. Fons ieslēgtskādam nolūkam tiek izmantots šķiedru bize FTTH, ODF un datu centru būvniecībāaptver komponenta pusi. Šis raksts attiecas uz procedūru.

Kad pamata kompetence ir noteikta, patērējamais stāvoklis kļūst par atkārtojamu savienojuma rezultātu novirzes avotu. Novērojamais signāls nav viens slikts savienojums. Tā ir tendence: aptuvenais zudums nepārtraukti pieaug pa paplātes otro pusi vai ziņots par šķelšanās leņķa samazināšanos trīs secīgos savienojumos. Kad redzat kādu no tiem, apstājieties un pārbaudiet asmens stāvokli un loku skaitu, pirms kaut ko maināt savā tehnikā.

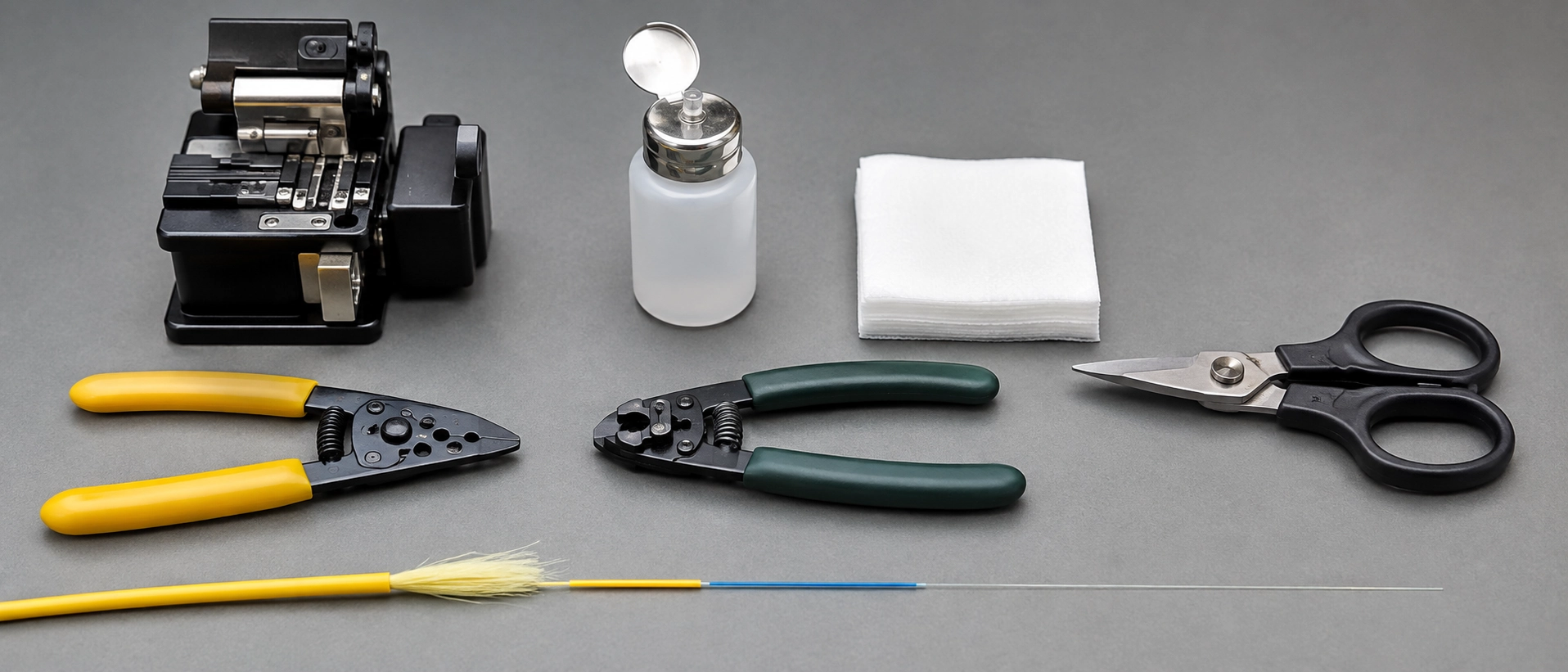

Tālāk esošajā tabulā ir norādīts, kas ir nepieciešams stendam, un, vēl lietderīgāk, kad katrs vienums vairs nav uzticams, ar autoritāti, uz kuru katrs skaitlis faktiski balstās.

Ir vērts skaidri norādīt vienu detaļu, jo apkalpēm maksā stundu, ja viņi to kļūdās: termiski saraušanās{0}}uzmava nonāk uz šķiedras.pirms tamšķiedra nonāk savienotājā. Pēc atcerēšanās nav atveseļošanās.

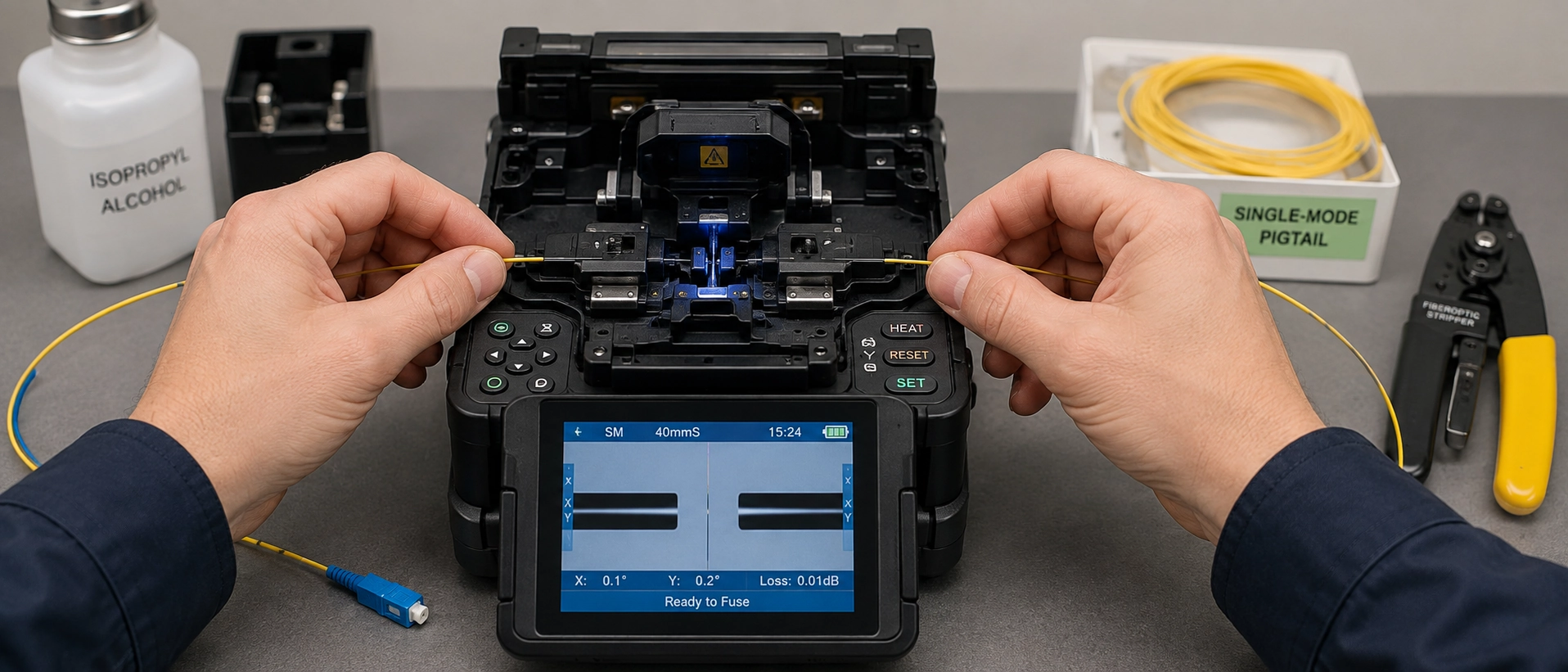

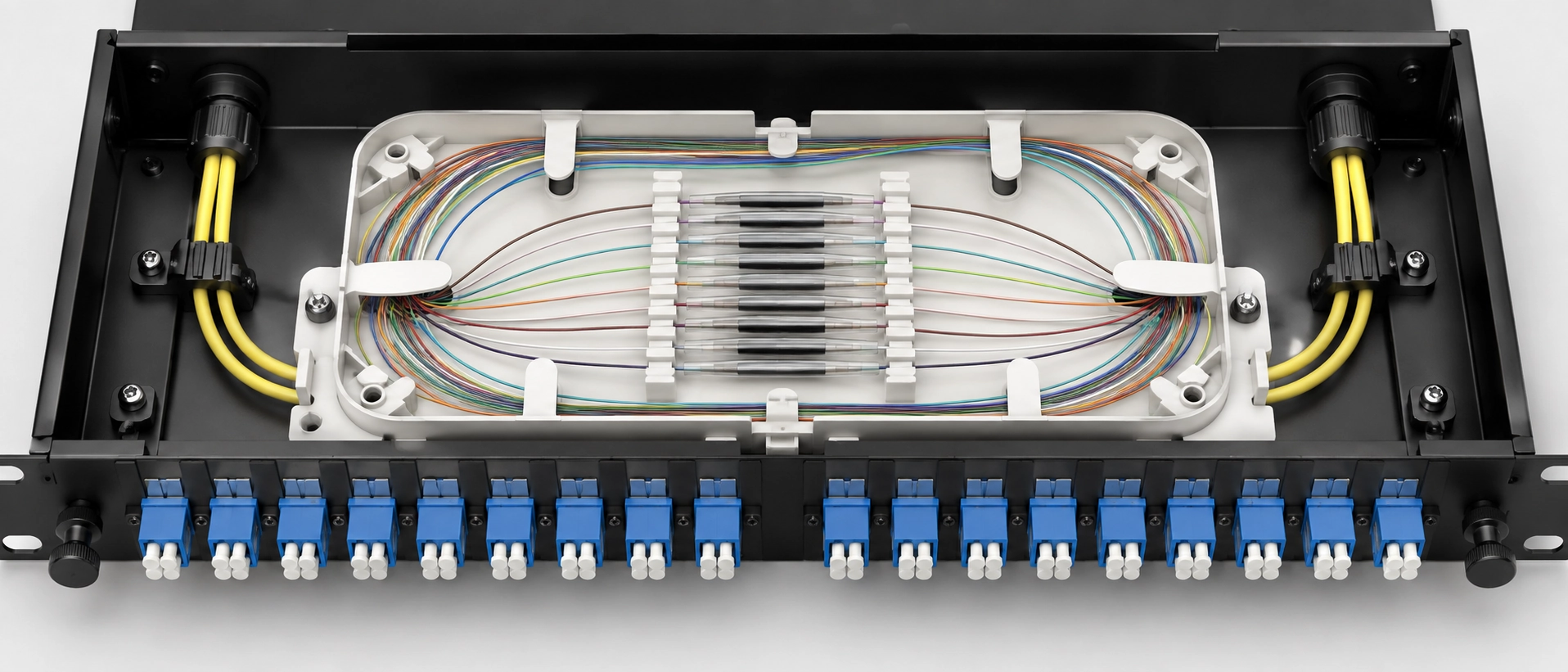

Šī ir darba kārtība, kas tiek izmantota, kad mēs sapludinām -šķiedru bizes klientu izmēģinājumu laikā un paraugu kvalifikāciju mūsu pašu lietojumprogrammu laboratorijā, uz 12-šķiedru un 24-šķiedru brīvu cauruļu stumbra 1U un 2U paplātes korpusos ar 40 mm un 60 mm aizsarguzmavām. Katram solim ir atbilstības kritērijs un atkārtotas darbības trigeris, jo secība bez sprieduma punktiem ir tikai apraksts. Tāda pati kārtība attiecas uz viena režīma bizes savienošanas procedūru FTTH spaiļu kārbām, kur mainās tikai paplātes un šķiedru skaits.

Redzama līnija, izliekums vai burbulis nozīmē no jauna-šķelties, nevis atkārtoti{1}}sildīt.

Divi sprieduma punkti šajā secībā ir pelnījuši uzsvaru. Savienotāja aprēķins 8. darbībā ir attēla analīzes rezultāts, nevis mērījums. Tas ir lieliski piemērots, lai izlemtu, vai uz vietas pārtaisīt locītavu, un tas nav apstiprinājuma pierādījums. Un 10. darbība ir apzināti sakārtota tā, lai marķēšana būtu pirms testēšanas, jo testa ziņojumi, kurus nevar izsekot portam, tiek slēpti.

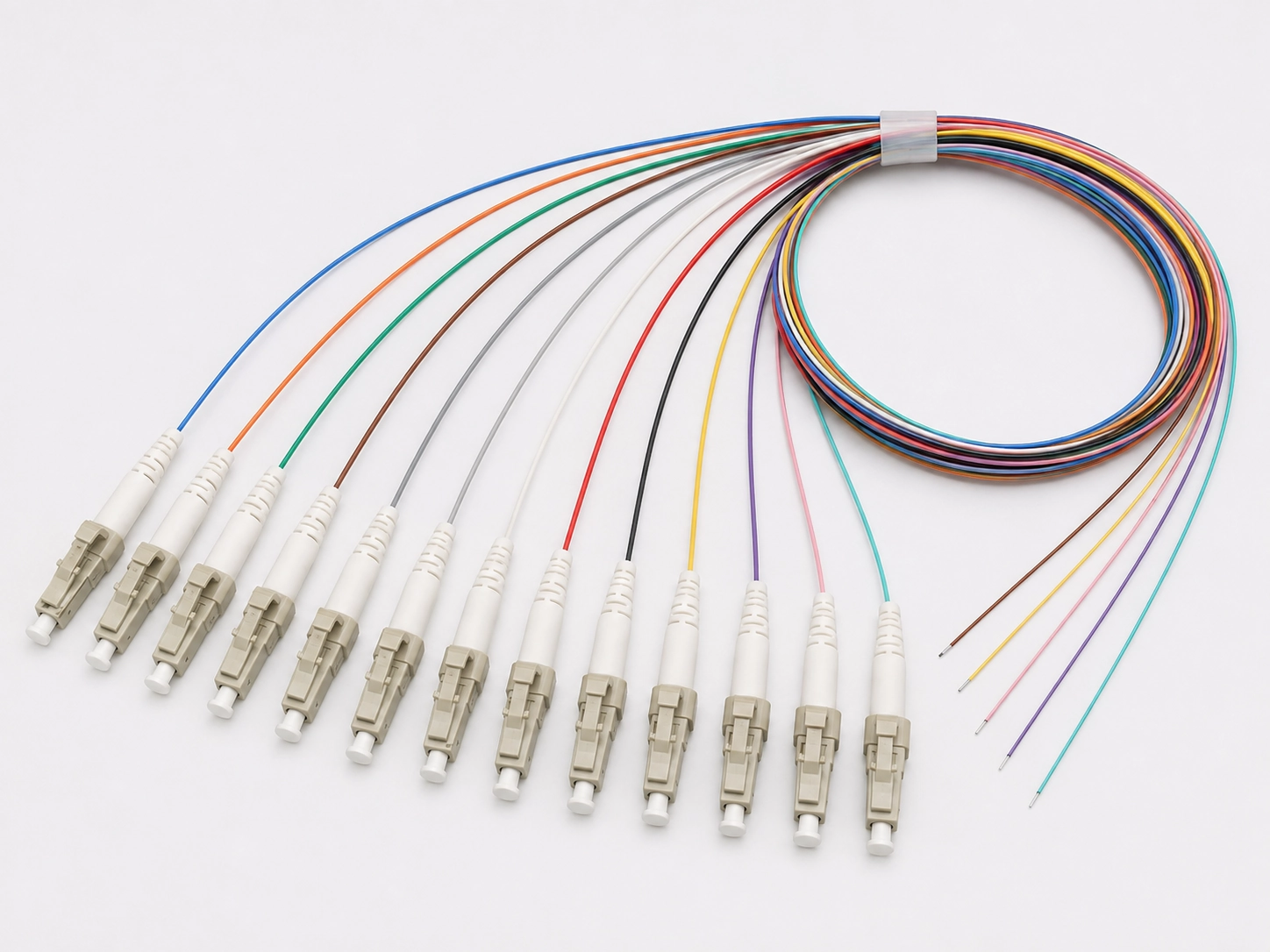

Fiber Pigtail krāsu secība un pareizas polaritātes noteikšana pirmo reizi

Krāsu identificēšana ir lētākais kļūdu novēršanas{0}}mehānisms procedūrā, un tas darbojas tikai tad, ja bize atbilst tādai pašai konvencijai kā stumbrs. Divpadsmit -pozīcijas, kas norādītas ANSI/TIA-598-D, darbojas zilā, oranžā, zaļā, brūnā, šīfera, baltā, sarkanā, melnā, dzeltenā, violetā, rozā, ūdens krāsā ar kabeļiem virs divpadsmit šķiedrām, atkārtojot secību katrā bufera caurulē un pievienojot marķiera marķējumu.



Ikvienam, kas nodarbojas ar 12 šķiedru šūpuļa uzstādīšanu ielāpu panelī, krāsu komplekts ir jāuzskata par specifikācijas vienumu, nevis ērtību. Ir spēkā divi piesardzības pasākumi. IEC un TIA konvencijas nesakrīt visās pozīcijās, tāpēc uzbūvei, kurā tiek sajaukts vienas konvencijas kabelis ar cita veida vadiem, kartējums ir jāpieraksta pirms savienošanas, nevis jāatklāj testēšanas laikā. Un vienošanās, kas tiek pieņemta, ir tā, kas nosaukta pirkuma pasūtījumā. Mēs piegādājam12 krāsu bize komplektiuz jebkuru secību, kas nozīmē, ka lēmums tiek pieņemts pēc RFQ, nevis pie paplātes.

Izmantojiet 0,1 dB uz vienu savienojumu kā darba mērķi, savienojot šķiedru šuves, un sagaidiet, ka moderns kodola-izlīdzināšanas savienotājs uz tīra viena{2}}režīma stikla nokritīsies krietni zem tā. Tomēr līguma pieņemšana notiek saskaņā ar projekta specifikāciju un tajā nosaukto izdevumu, nevis šo punktu. Apritē trīs sliekšņi, tie nāk no ļoti dažādu iestāžu dokumentiem, un projekta lieta izlemj, kuru no tiem piemērot.

Sekojošais praktiskais noteikums: projekta specifikācija pārspēj visus šīs tabulas vispārīgos rādītājus, ieskaitot mūsējo. Ja abi konfliktē, specifikācija uzvar un strīds ir beidzies.

Starpība starp 0,3 dB un 0,05 dB ir vieta, kur notiek strīdi par pieņemšanu, un iemesls ir aritmētisks. PON saitei ar augstu sadalīšanas koeficientu pēc sadalītāja zuduma, savienotāju pāriem un maršruta vājināšanās paliek maza rezerve, tāpēc katra savienojuma piezemēšanās pie 0,15 dB, nevis 0,05 dB, ir budžeta tērēšana nākotnes mezglam. Uz 90 metru komerciālā LAN skrējiena tam pašam savienojumam nav nozīmes.

Vēl viens aritmētikas gabals, rūpīgi pateikts. Sliktākajā-gadījuma budžetā, kas aprēķināts pēc standarta maksimālajām atļautajām vērtībām, savienotais savienotāju pāris pie 0,75 dB patērē vairāk nekā divas reizes vairāk nekā savienojums ar 0,3 dB, tāpēc savienotāja interfeiss, nevis saplūšanas savienojums, ir lielākā rindas vienība. Īstās sastāvdaļas parasti darbojas daudz labāk nekā jebkuri griesti, tieši tāpēc katras mūsu piegādātās šķiedras šķiedru savienotāja gals tiek mērīts, nevis pieņemts.

Sertificējot šķiedru bizes savienojumus, pastāv divi testēšanas līmeņi, un tie nav savstarpēji aizvietojami. 1. līmenis ir ievietošanas zuduma sertifikācija ar optisko zudumu pārbaudes komplektu, un tas ir tas, kas apliecina saiti. 2. līmenis ir OTDR raksturojums, un tas ir diagnostisks. Trase, kas parāda katru savienojumu zem 0,05 dB, ir noderīgs pierādījums, un tas neaizstāj 1. līmeņa rezultātus.

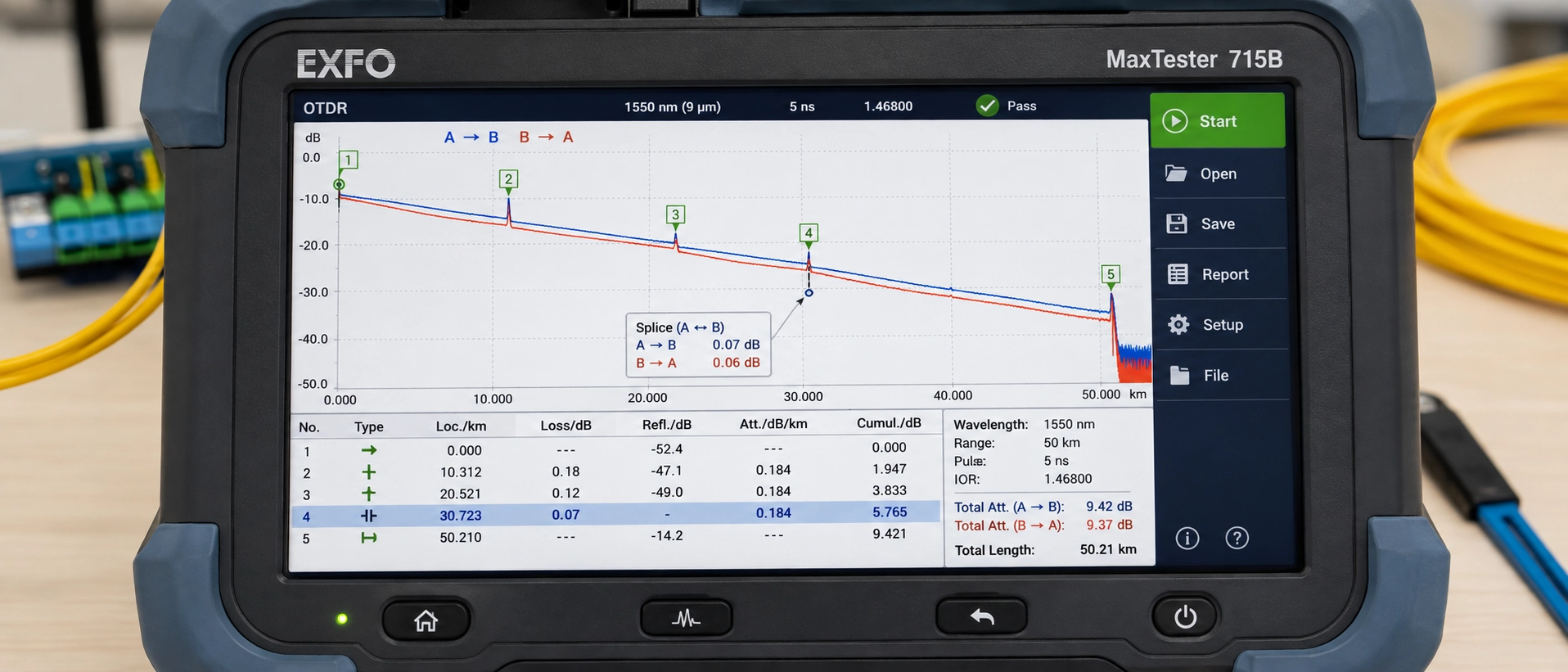

Otrais noteikums nozvejo vairāk ekipāžu nekā pirmais. OTDR savienojuma zudums jāmēra no abiem virzieniem un jānosaka vidēji. Šī ir mērīšanas metode, uz kuras balstās procedūra, un viena virziena rezultāti saitei, kurā ir atšķirīga šķiedra, ir ne tikai neprecīzi, bet arī nepareizi paredzamā virzienā (Corning). Tas mūs noved pie lasījuma, kas liek labiem tehniķiem pārtaisīt labus savienojumus.

OTDR nemēra savienojuma zudumu šķiedru bizes locītavā. Tas mēra atpakaļizkliedi abās notikuma pusēs un secina zaudējumus no soļa. Ja abām šķiedrām ir dažādi režīma lauka diametri, to atpakaļizkliedes koeficienti atšķiras, un secinātais solis ir piesārņots ar šo atšķirību.

Mērot no lielākās-MFD puses uz mazāko, instruments uzrāda acīmredzamu pieaugumu, kas nozīmē jaudu, kas nevar pastāvēt. Mērot otrādi, tas ziņo par palielinātiem zaudējumiem. Aprēķinot abu virzienu vidējo vērtību, artefakts tiek noņemts un tiek atstāta reālā figūra.

Kategorijas{0}}līmeņu salīdzinājums nav pietiekams pierādījums režīma lauka atšķirībām, un šajā gadījumā lielākā daļa lauku skaidrojumu ir nepareizi. ITU-T pieprasa, lai nominālā MFD un pielaide tiktu deklarēta pie 1310 nm atļautajā diapazonā, un atļautie diapazoni standarta viena-režīmiem un līkumu-nejutīgām kategorijām pārklājas (ITU-T G.652). Pārklāšanās nav teorētiska: Corning SMF-28 Ultra deklarē 9,2 ± 0,4 μm pie 1310 nm, vienlaikus pilnībā atbilstot G.652.Dunpārsniedzot G.657.A1 izliekuma prasību, tāpēc "G.657 fiber" pati par sevi neko nenorāda par režīma lauku, kurā savienojat. Citas nejūtīgas konstrukcijas, īpaši B kategorijās, ir zemākas.

Tātad darba noteikums nav "sagaidiet pastiprinātāju ikreiz, kad G.657 atbilst G.652". Tas ir: izlasiet deklarēto nominālo MFD abās datu lapās, maģistrāles kabelī un bizesā, un sagaidiet virziena asimetriju, ja šīs divas deklarētās vērtības būtiski atšķiras. Kategoriju nosaukumi jūs maldinās, datu lapas ne. Tāpēc mēs drukājam šķiedru G.652D, G.657A1 vai G.657A2, izmantojot bizes specifikāciju, un tāpēc, ka pieprasīt piegādātājam deklarēto MFD ir saprātīgs, nevis pedantisks jautājums.

Izmantojiet savienojumu{0}}savienojumu, nevis šķiedru šķiedru, kad saistošais ierobežojums ir paplātes pozīcijas, nevis optiskie zudumi vai vienības izmaksas. Savienotāju savienojumam-nav nepieciešama ārējā aizsarguzmava vai turētāja pozīcija, lai to uzglabātu (Fluke tīkli), un 1U korpusā ar paplāti, kurā jau ir pilns savienojumu komplekts, tas ir izšķiroši.

Robeža darbojas otrādi ar četriem nosacījumiem: paneļa platība ir pietiekama, maksa par izbeigšanu ir svarīga apjomam, savienotāja interfeiss var būt jāmaina vēlāk rūpnīcas ekspluatācijas laikā, vai arī vēlaties, lai savienotāja gals būtu rūpnīcā{0}}pārbaudīts izstrādājums ar dokumentētiem zaudējumu skaitļiem, nevis{1}}uz vietas ražots.

Trīs izvietošanas situācijas pieņem lēmumu par šķiedru savienošanu un savienošanu{0}}plākstera paneļa betonā. FTTH skapī vai spaiļu kārbā, ja kaste tiek piegādāta ar iebūvētu paplāti, vēlamais ceļš ir bizes, turētāju skaits aptver šķiedru skaitu ar vismaz vienu rezerves pozīciju, iegādātās piedurknes garums faktiski ir piemērots šajā turētājā, un dizains prasa rūpnīcas -savienojumu pie ostas. Mainiet kādu no tiem un-atkārtoti palaidiet salīdzināšanu. Nesēja ODF datu centra ieejā ienākošā iekārta parasti tiek savienota ar paneļiem, kuros ir rūpnīcas -gales, un arhitektūrā tiek pieņemts, ka pastāv paplātes, tāpēc ikviens, kas jautā, kā ODF savienot šķiedru siksnas, strādā dizainā, kas jau ir atbildējis uz šo jautājumu. Saspiestā uzņēmuma IDF, kurā ir norādīts 1U panelis 48 šķiedrām, aritmētika bieži neaizveras, un īstā izvēle ir starp dziļāku korpusu un savienotāju{10}}savienojumu. Šis kompromiss{12}}atpaliekplākstera paneļa salīdzināšana ar ODFprojektēšanas stadijā.

Tas, vai aritmētika tiek aizvērta jūsu konkrētajā gadījumā, ir atkarīgs no trim mainīgajiem, ko neviens vispārīgs raksts nevar nodrošināt: jūsu paplātes turētāja ietilpība, izmantotās aizsarguzmavas garums un maršruta ceļš no turētāja līdz adapterim. Nosūtiet mums paneļa modeli, paplātes skaitu un šķiedru skaitu, un mēs salīdzināsim atslābuma un garuma skaitļus ar šiem trim un nosūtīsim atpakaļ ieteicamo bizes garumu un šķiedru secību šim korpusam kopā ar mērījumu darblapu, ko izmantojām, lai tur nokļūtu.

Astoņas specifikāciju līnijas nosaka, kā šķiedru bize darbojas uz stenda, un katra no tām vēlāk tiek parādīta kā ātrums vai pārstrāde pie paplātes.

Vienam pirkuma pasūtījumam ir divas dokumentācijas rindas: katras -partijas vai-vienības pārbaudes ieraksti, kas attiecas uz ievietošanas un atgriešanas zudumu, un atbilstības sertifikāts. Abi ir standarta nodevumi mūsu pusē, nevis izņēmumi, tāpēc pieņemšanas saruna kļūst īsa, kad tiek pārskatīti klienta paša OTDR rezultāti.

Ja vēlaties redzēt, kā šī dokumentācija patiesībā izskatās, pirms uzticaties piegādātājam, pieprasiet mums apielāgota optiskās šķiedras bizespecifikācijas lapu kopā ar IL un RL testa ziņojuma paraugu no salīdzināmas partijas. Tas ir ātrāks veids, kā novērtēt ražotāju, nekā jebkurš datu lapas apgalvojums, tostarp šajā rakstā.
