Kā izvēlēties optiskās šķiedras plākstera paneli vai ODF?

Optiskās šķiedras plākstera paneļa izvēle -, ko bieži sauc par ODF vai optisko sadales rāmi -, reti ir tikai jautājums par šķiedru skaita saskaņošanu ar citāta rindiņu. Reālā telekomunikāciju telpā, FTTH piekļuves tīklā, uzņēmuma LAN vai datu centrā panelim ir arī jānostiprina ienākošais kabelis, jāaizsargā savienojumi, jātur adapteri, jānovieto plākstera vadi, jānēsā skaidras etiķetes un jāatstāj vieta augšanai. Pārprotiet šīs detaļas, un lēts{4}}izskata panelis klusi maksā jums laiku instalēšanas laikā un arī katrā turpmākajā jaunināšanas reizē.

Šī rokasgrāmata ir uzrakstīta no optiskās šķiedras pasīvo komponentu atlases un piegādes perspektīvas FTTH, telekomunikāciju un datu centru projektiem. Tajā ir aprakstīti lēmumi, kas faktiski ir svarīgi uz vietas - jauda, ​​montāža, adapteri, savienošana un kabeļu pārvaldība -, un tas beidzas ar atlases matricām, RFQ kontrolsarakstu un pārbaudes kontrolsarakstu, ko varat atkārtoti izmantot, veicot nākamo pirkumu.

Kas ir optiskās šķiedras plākstera panelis / ODF?

Optisko šķiedru plākstera panelis ir šķiedru pārvaldības vienība, ko izmanto optisko šķiedru pārtraukšanai, organizēšanai, savienošanai, savienošanai un aizsardzībai. Jūs to atradīsit telekomunikāciju telpās, datu centros, FTTH piekļuves tīklos, uzņēmumu tīklos un sakaru skapjos.

Ikdienas -līdz-projektu valodā "šķiedru optikas plākstera panelis", "optiskās šķiedras plākstera panelis", "ODF" un "optiskais sadales rāmis" bieži tiek lietoti kā sinonīmi. Mehāniskais dizains atšķiras, taču uzdevums ir viens: padarīt šķiedru savienojumus vieglāk pārvaldāmus, pārbaudīt, uzturēt un paplašināt. Ja vēlaties pilnīgāku informāciju par to, kur termini atšķiras, šis salīdzinājumsODF pret ielāpu panelioptisko šķiedru sistēmās ir laba vieta, kur sākt.

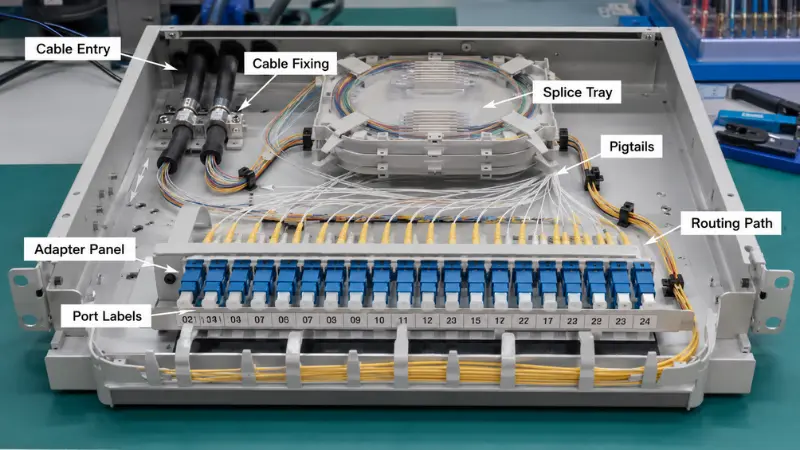

Tipisks šķiedru plākstera panelis apvieno vairākus elementus:

• -Adaptera paneļi, kas satur SC, LC, FC vai MPO savienotājus
• -Savienojuma paplātes, kas aizsargā saplūšanas savienojumus un uzglabā lieko šķiedru
• -Pie ienākošā kabeļa savienotas šķiedras
• -Kabeļu stiprinājuma punkti un ieejas porti spriedzes samazināšanai
• -Iekšējie maršrutēšanas ceļi, kas saglabā līkuma rādiusu
• -Priekšpusē ir plākstera vadu pārvaldības zona
• -Portu etiķetes vai identifikācija

•

Kāpēc ir svarīgi izvēlēties pareizo šķiedru plākstera paneli?

Plākstera panelis parasti ir neliela daļa no kopējā tīkla budžeta, tomēr tam ir liela ietekme uz instalācijas kvalitāti un pēc tam ilgstošu apkopi. Vietnei piemērots panelis ļauj uzstādītājiem tīri novirzīt šķiedras, aizsargāt savienojuma punktus, kontrolēt lieces spriegumu un ātri atrast jebkuru pieslēgvietu. Slikti izvēlēts rada pārpildītus maršrutus, neērtu apkopi, iestrēgušu jaudu un nekārtīgu ielāpu lauku.

Pirms apņematies izveidot modeli, tam jāatbild uz trim skarbiem jautājumiem: vai tas spēj nodrošināt nepieciešamo šķiedru skaitu, vai tehniķis to var uzstādīt un uzturēt bez cīņas, un vai tas var augt kopā ar tīklu, nevis tikt izrauts un nomainīts? Ja kāda atbilde ir nē, zemāka uzlīmes cena to reti kompensē.

Galvenie faktori, kas jāņem vērā, izvēloties optiskās šķiedras plākstera paneli

Šķiedru skaits un porta ietilpība

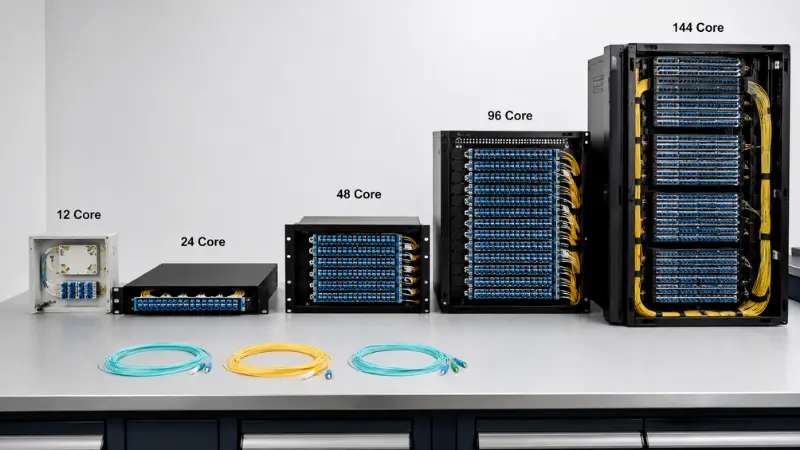

Šķiedru skaits ir pirmais skaitlis, ko pārbauda lielākā daļa pircēju. Parastās ODF konfigurācijas darbojas ar 12, 24, 48, 72, 96 un 144 kodoliem. Neliels FTTH sadales punkts var būt piemērots ar 12- vai 24 kodolu sienas montāžas kasti; telekomunikāciju telpas vai uzņēmuma kodols bieži nonāk uz 24 vai 48 kodolu statīva paneļiem; un augsta blīvuma datu centrs vai mugurkaula punkti virzās uz 96 vai 144 kodoliem.

Kļūda ir precīzi noteikt paneļa izmēru atbilstoši mūsdienu šķiedru skaitam. Darbīgs īkšķis irstrāvas šķiedras + rezerves jauda + statīva vieta: paņemiet šķiedras, kuras pašlaik pārtraucat, pievienojiet vietu saitēm, kuras varat saprātīgi paredzēt, un pēc tam pārbaudiet, ko faktiski pieļauj jūsu statnes augstums. Ja projekts apgaismo 24 šķiedras, bet vietne, visticamāk, dubultosies, 48 ​​kodolu panelis parasti maksā daudz mazāk nekā darbs, kas vēlāk tiek nomainīts.

Kā sākuma punkts:

• Mazs piekļuves punkts - 12 līdz 24 kodoliem
• Standarta telekomunikāciju telpa - 24 līdz 48 kodoliem
• Lielāks izplatīšanas punkts - 72 līdz 96 kodoliem
• Augsta{0}}blīvuma mugurkaula vai datu centra - 96 kodoli un vairāk

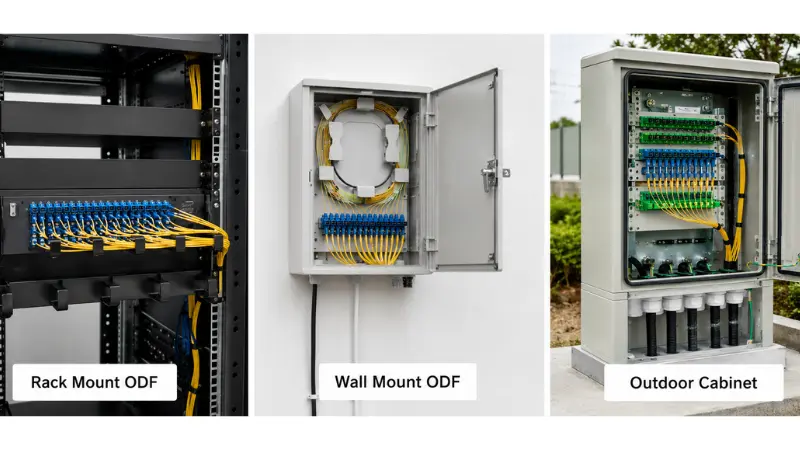

Stiprinājums uz plaukta, sienas stiprinājums vai uzstādīšana ārpus telpām

Instalācijas vide vairāk nekā jebkas cits nosaka paneļa formu. 19-collu statīvā stiprināms šķiedru plākstera panelis glīti iekrīt standarta plauktos līdzās slēdžiem, OLT un transmisijas ierīcēm, tāpēc tas dominē telekomunikāciju telpās un datu centros. Pie sienas stiprināms ODF ir piemērots objektiem, kuros nav statīva - FTTH piekļuves punktiem, mazo ēku tīkliem, koridoru sadales punktiem un filiālēm. Āra šķiedru sadales skapis ir paredzēts ielu skapjiem un daļēji āra pozīcijām, kur blīvējumam, mehāniskajai izturībai un kabeļa ievadei ir daudz lielāka nozīme nekā kastes kompaktumam vai tīrībai.

Piespraudiet atrašanās vietu, pirms izvēlaties: 19-collu plauktā, pie sienas, telekomunikāciju skapī, āra piekļuves punktā vai augsta-blīvuma datu centra rindā. Ja panelis tiek izvests ārā, uzskatiet aizsardzību pret iekļūšanu stingru prasību, nevis par labu --lai - meklēt norādīto IP novērtējumu, UV izturīgu korpusu un atbilstošus hermētiskus blīvslēgus, un to pārbaudīt pretēji.jūsu iekštelpu un āra kabelis ir uzstādīts.

1U, 2U vai augstāks: plaukta augstuma izvēle

Plauktu paneļiem augstums ir katra paša lēmums, nevis tikai šķiedru skaita funkcija. 1U optisko šķiedru plākstera panelis ietaupa visvairāk vietas plauktā, un tas ir noklusējuma iestatījums datu centra rindām, taču tas pats 1U, kas ērti satur 24 LC abpusējās pieslēgvietas, var justies šaurs, kad mēģināt pievienot savienojuma paplātes un maršrutēt plākstera vadus priekšpusē. Palielinot ietilpību līdz 2U, jūs iegādāsities darba telpu: dziļākas paplātes, vieglāka vaļīgās šķiedras uztīšana un priekšējais ielāpu lauks, kas necīnās ar jums kustību, pievienošanas un izmaiņu laikā.

Vienkāršs veids, kā izlemt: izvēlieties 1 U, ja blīvums ir prioritāte un panelis lielākoties ir iepriekš-beigts ielāps; izvēlieties 2U vai lielāku, ja tajā pašā panelī ir jāietver arī lauka savienošana, lielāki bizes saišķi vai bieža pārkonfigurācija. Viena no visbiežāk sastopamajām izmēra kļūdām ir tikai portu skaitīšana un šiem portiem nepieciešamās vietas ignorēšana aiz un pirms adapteriem.

Fiksētais veids pret bīdāmo tipu

Rack paneļiem ir fiksēts un bīdāms dizains. Fiksēts statīva montāžas panelis ir vienkāršāks, stingrāks un parasti lētāks - saprātīga izvēle, ja šķiedras tiek iestatītas vienu reizi un reti pieskaras. Bīdāmais panelis velkas uz priekšu pa sliedēm, lai tehniķis varētu sasniegt savienojuma paplātes, adapterus un iekšējo maršrutēšanu, neko neatraujot.

Kompromiss{0}}ir reāla nauda pret reālo laiku. Vietnēs, kur pieslēgvietas tiek bieži pārkonfigurētas, bīdāmā tekne ļauj strādāt pie savienojumiem, nenoņemot visu paneli no statīva, kas aizņemtā rāmī var pārvērst pusstundu{2}}dažās minūtēs. Zemai-pieskāriena saitei, kas gadiem ilgi neskarta, fiksētais panelis ir labāka vērtība. Izvēlieties slīdēšanu, ja apkope, testēšana vai jauninājumi notiek bieži; izvēlieties fiksētu, ja tie nav.

Adaptera veids: SC, LC, FC vai MPO

Adapterim ir jāatbilst jūsu tīklā jau esošajiem savienotājiem, tāpēc šis ir lēmums, kuru jūs apstiprināt, salīdzinot ar kabeli, kabeļiem un aprīkojuma pieslēgvietām, nevis uzminējāt.

SC adapteri joprojām ir FTTH, FTTx un telekomunikāciju piekļuves darba zirgs. PON un FTTH SC/APC ir parasta izvēle, jo 8- grādu leņķiskā gala virsma atstaro izkliedētu gaismu atpakaļ apšuvumā, nevis kodolā, saglabājot zemus atdeves zudumus — tieši tas, kas nepieciešams pasīvajiem optiskajiem sadalītājiem. SC/UPC parādās citās standarta saitēs, kur šis leņķis nav nepieciešams. Pulēšana nav savstarpēji aizvietojama: APC sadarbojas tikai ar APC, un, piespiežot APC uzgali pret UPC, tiek sabojāti abi. Ja poļu jautājums jums ir jauns, šis paskaidrojums ir ieslēgtsatšķirības starp PC, UPC un APCto skaidri izklāsta. Atgriešanās zudums un ievietošanas zudums ir klasificēti zemIEC optisko šķiedru starpsavienojumu standarti, kas ir atsauce uz jūsu piegādātāja datu lapu.

LC adapteri dominē datu centros un augsta{0}}blīvuma iekārtās, jo LC savienotājs ir aptuveni uz pusi mazāks nekā SC. Šī izmēra atšķirība ir visa būtība: LC dupleksais panelis vienā un tajā pašā 1 U var ietilpināt daudz vairāk portu nekā SC panelis, kas ir svarīgi, ja tiek apstrīdēta katra plaukta vienība. Lielākā daļa slēdžu un raiduztvērēju portu - SFP, SFP+, QSFP izlaušanās - beidzas ar LC, tāpēc panelis parasti seko aprīkojumam.

FC adapteri ar vītņoto savienojumu joprojām parādās dažās telekomunikāciju, pārbaudes un mērījumu vai mantotās pozīcijās, kur savienojuma skrūve{0}}iztur vibrāciju. MPO/MTP adapteru paneļi atkal ir cita kategorija: tie satur 8, 12 vai 24 šķiedras vienā uzgalī, un tie ir paredzēti, lai padarītu augsta{5}}blīvuma un iepriekš pabeigtu kabeļu savienojumu praktisku, barošanas maģistrāles-un-kasešu sistēmas datu centrā. Ja sverat blīvuma iespējas blīvai konstrukcijai, izmantojiet šo praktisko rokasgrāmatusalīdzinot LC ar MTP/MPOvispirms ir vērts izlasīt.

Pirms pasūtīšanas nokārtojiet dažas lietas: savienotāja veids (SC, LC, FC, ST, MPO/MTP); pulēšana (UPC vai APC); simplekss, duplekss vai četrstūris adapteris;viens{0}}režīms vai vairāku režīmu(tie nav sajaucami saitē); un vai panelis tiek piegādāts ar adapteriem un bizēm vai tukšs. Ātra lēmuma saīsne:

• IzvēlietiesSC/APCPON, FTTH un lielākajai daļai piekļuves izplatīšanas.
• IzvēlietiesLC, parasti dupleksais, kad porta blīvums vai slēdža -puses noslēgums nosaka dizainu.
• IzvēlietiesFCtikai tad, ja ir norādīts vītņots, vibrācijas{0}}izturīgs interfeiss.
• IzvēlietiesMPO/MTPmugurkaula maģistrālēm un iepriekš-izbeigtiem augsta-blīvuma kabeļiem.

Ielādēts un izlādēts ielāpu panelis

Viens jautājums, kas pircējus aizrauj, ir tas, vai panelis tiek piegādātsielādētsvaiizkrauti. Ielādēts šķiedru plākstera panelis ir aprīkots ar adapteriem, un bieži vien ir iepriekš-instalētas bizes, tāpēc lauka komandai atliek tikai salabot un salabot. Nenolādēts šķiedru plākstera panelis ir tukša šasija: jūs pats pievienojat adaptera plāksnes un bizes, kas nodrošina elastību, lai sajauktu savienotāju veidus vai mainītu konfigurāciju, bet palielina montāžas laiku uz vietas.

Izvēlieties noslogotu paneli, ja savienotāja veids ir fiksēts, apjomi ir atkārtojami un vēlaties samazināt darbu uz lauka. Izvēlieties neizlādētu, ja projektam joprojām ir atvērti mainīgie - dažādi slīpēšanas veidi dažādās vietnēs, pāreja starp savienotāju standartiem vai vēlme uzkrāt vienu šasiju un aizpildīt to pēc vajadzības. Ja jūs joprojām izlemjat, kā šīs šķiedras tiek pārtrauktas, šis salīdzinājumsātri savienotāji pret saplūšanuir noderīgs pavadonis. Jebkurā gadījumā piedāvājumā skaidri norādiet, ka piegādātāja statuss ir ielādēts vai izkrauts, jo "patch panelis" vien nenorāda, kas ir kastē.

Savienojuma prasības un savienojuma paplātes dizains

Daži paneļi aizlāp tikai iepriekš{0}}pieslēgtos kabeļus; citiem ir jāsavieno ienākošā šķiedra. Ja optiskais kabelis ir jāapkausē ar bizēm uz vietas, panelim ir nepieciešams pietiekami daudz savienojuma paliktņu, savienojuma uzmavu un uzglabāšanas vietas, lai šķiedru satītu bez stingriem līkumiem. Piemēram, vaļīgs āra kabelis ienes garas bufercaurules, kurām ir nepieciešams kaut kur novietot, tāpēc paplāte, kas ir piemērota kārtīgam iekštelpu kabelim, var tikt pārslogota laukā.

Paplātes ietilpība ir detaļa, ko cilvēki izlaiž. Vienā paplātē parasti ir noteikts skaits savienojumu un aizsarguzmavas; pārsniedz to, un tehniķi sāk kraut šķiedras, kas padara turpmāko apkopi nožēlojamu un apdraud tieši salaidumus, kurus mēģināt aizsargāt. Apstipriniet, cik šķiedru tiks salabotas, vai tām ir pietiekami daudz paplātes ar nelielu rezervi, vaibizesir iekļauti vai pasūtīti atsevišķi un ka paliktni joprojām var sasniegt pēc tam, kad panelis ir pilns. Ja vēlaties paša savienojuma fonu, šajā pārskatā ir paskaidrotssaplūšanas splicēšanas mērķis.

Iepriekš pabeigtiem kabeļiem savienojuma paliktņi var būt nevajadzīgi, un tā vietā fokuss tiek novirzīts uz adaptera plāksnēm, kabeļa stiprinājumu un priekšējā-kabeļa maršrutēšanu.

Kabeļa ievade, maršrutēšana un līkuma rādiuss

Pietiekami daudz portu nav tas pats, kas laba šķiedras pārvaldība. Panelim ir arī jāļauj kabeļiem un ielāpu vadiem iekļūt, maršrutēt un iziet bez cīņas. Vispirms pārbaudiet ieejas virzienu pret vietni - dažiem paneļiem kabeli ņem no aizmugures, citiem no sāniem vai augšpuses, un āra skapjiem ir nepieciešami hermētiķi. Statņu paneļiem ir jānodrošina fiksācijas punkts un spriedzes samazināšana, lai ienākošā kabeļa svars nekad nevilktu savienojumus.

Iekšpusē šķiedrām ir nepieciešams brīvs ceļš, un plākstera vadi nedrīkst bloķēt piekļuvi adapteriem vai paplātēm. Maršrutēšanai ir jāievēro arī lieces rādiuss: šķiedru locīšana, kas ir stingrāka par nominālo minimumu, palielina ievietošanas zudumu un laika gaitā var saplaisāt stiklu. Tā vietā, lai uzticētos kaut kur izlasītam skaitlim, ievērojiet kabeļa un savienotāja ražotāja norādīto minimālo lieces rādiusu - bend-nejutīgajām šķiedrām, kas noteiktasITU-T G.657ieteikums pieļauj stingrāku maršrutēšanu, bet specifikāciju lapa, nevis minējumi, ir autoritāte. Panelis, kas tiek galā ar šo labi, nodrošina fiksācijas punktus, vienmērīgu iekšējo maršrutēšanu, brīvu krātuvi, tīru atdalīšanu starp ienākošo kabeli unielāpu auklas, un vieta, kur faktiski veikt apkopi.

Marķēšana un turpmāka paplašināšana

Iepirkuma laikā marķējums tiek ignorēts, un tas kļūst kritisks, kad pirmo reizi kādam ir jāizseko ķēdei zem spiediena. Skaidra porta identifikācija ir tas, kas ļauj tehniķim pārbaudīt saiti, izolēt kļūdu un izvairīties no nepareizā plākstera vada - vilkšanas, un uz liela rāmja slikta marķēšana klusi palielina laiku katram apkopes izsaukumam un rada reālu risku atvienot reāllaika pakalpojumu.

Izplešanās ir otra puse. Ja katrs ports tiek izmantots pirmajā dienā, nākamais servisa pieprasījums nozīmē citu paneli, vairāk vietas plauktā un vairāk kabeļu. Atstājot rezerves adaptera pozīcijas vai izvēloties paneli ar modulārām adaptera plāksnēm, ir daudz vieglāk pievienot jaudu vai mainīt savienotāju veidus jaunināšanas laikā, nevis sākt no jauna.

Salīdzinātie optisko šķiedru plāksteru paneļu veidi

Ātrās atlases rokasgrāmata: kuru ODF izvēlēties?

Iepriekš minētie faktori mijiedarbojas, tāpēc šeit ir saīsināts skats, kas kartē kopējo projektu scenārijus ar saprātīgu noklusējuma vērtību. Uztveriet to kā sākumpunktu un pielāgojiet savai plaukta telpai un aprīkojuma saskarnēm.

Praktiski atlases piemēri

1. piemērs: mazs FTTH izplatīšanas punkts

Iedomājieties izplatīšanas punktu apmales malā vai pagrabā, kas baro abonentu kopu no PON. Ienāk nolaižamie un sadales kabeļi, šķiedras tiek savienotas ar skavām, un abonentu līnijas tiek salabotas. Šeit parasti pietiek ar 12 vai 24 serdeņu sienas stiprinājuma ODF, kas aprīkots ar SC/APC adapteriem, lai sadalītāja padevei būtu zems atdeves zudums. Ierobežojumi, kas skar, ir fiziski: ierobežota sienas telpa, nolaižams kabelis, kam nepieciešams pienācīgs spriedzes samazināšana, un pietiekami skaidrs marķējums, lai nākamais tehniķis varētu atrast īsto abonentu, neizsekojot katru šķiedru. Pārbaudiet, vai kastē ir savienojuma paplāte, kas atbilst skaitam, un kaPLC sadalītājstā barošana tiek ieskaitīta šķiedrvielu budžetā. Plašākam detaļu sarakstam PON versijā šisFTTH pasīvo komponentu iepirkuma rokasgrāmatair noderīga atsauce.

2. piemērs. Datu centra 1U statīva uzstādīšana

Datu centra rindā ir maz vietas, un portu blīvums ir spēkā. Panelis gandrīz vienmēr ir 19 collu, 1U, ja iespējams, aizpildīts arLC dupleksie adapterivai MPO/MTP maģistrāles{0}}un-kasešu kabeļiem. Lielākā daļa saišu ir iepriekš-izbeigtas, tāpēc savienošana notiek reti, un uzsvars tiek novirzīts uz tīru priekšējā ielāpa lauku, precīzu marķējumu un modulāru izkārtojumu, kas ļauj vēlāk pievienot kasetes. Bīdāms 1 U panelis šeit iekaro savu vietu: kad tehniķim ir atkārtoti-jāpielāgo dzīvā rinda, paneļa vilkšana uz priekšu pārspēj aklu darbu aiz adapteriem. Neizmantojiet izmērus tikai pēc portu skaita - pārbaudiet, vai ir pietiekami daudz vietas, lai savienotu plākstera vadus pilnībā noslogota paneļa priekšā.

3. piemērs. Telekomunikāciju telpa ar savienojuma prasību

Kad āra optiskais kabelis nonāk telekomunikāciju telpā un ir jāsavieno ar skavām, statīva stiprinājuma ODF ar atbilstošām savienojuma paplātēm ir īstais rīks. Kabelim ir nepieciešams nostiprinājums un spriedzes samazināšana pie ievades, iezemējums jebkuram metāla stiprības elementam, ja to prasa kabeļa konstrukcija, aizsardzība pret savienojumu un pietiekami daudz uzglabāšanas vietas, lai spole būtu vaļīga bez stingriem līkumiem. Ietilpība šeit parasti ir 24, 48 vai vairāk kodolu, un SC vai LC adapteri ir izvēlēti, lai tie atbilstu transmisijai vai OLT interfeisam, un aizmugures vai sānu ieeja, lai atbilstu statīva izkārtojumam. Ja skaits vai apkopes biežums ir augsts, darba telpā pāreja no 1U uz 2U atmaksājas. Ielādēti paneļa - adapteri un bizes, kas iepriekš-ievietotas a24-dzīslu kaste ar savienojuma paliktnistyle build - saīsina lauka darbu; nenoslogota šasija to nodrošina elastības dēļ.

Biežākās kļūdas, no kurām jāizvairās

Izvēloties tikai pēc šķiedrvielu skaita

48 kodolu panelis automātiski nav labāks par 24 kodolu paneli. Ja iekšējais maršruts ir šaurs vai paplātes ir grūti sasniedzamas, lielāks skaits nozīmē grūtāku instalāciju. Nosveriet ietilpību kopā ar plaukta augstumu, adaptera veidu, paplātes vietu un maršrutēšanu.

Apkopes piekļuves ignorēšana

Daži paneļi izskatās kompakti, un pēc salikšanas to apkope ir nožēlojama. Ja priekšējais klīrenss ir saspringts, fiksēts panelis apgrūtina visas turpmākās izmaiņas; kur saites tiek bieži pārkonfigurētas, bīdāmais veids parasti ietaupa vairāk nekā maksā.

Sajaukšanas savienotāju veidi bez plāna

SC, LC, FC un MPO nav savstarpēji aizvietojami, tāpat arī APC un UPC pulēšanas līdzekļi. Pirms pasūtīšanas apstipriniet savienotāju un pulējumu, ko izmanto kabelis, siksna, raiduztvērējs, OLT, slēdzis vai pārraides iekārta, pretējā gadījumā jums pieder panelis, kas nevar savienoties ar tīklu.

Aizmirstot par turpmāko paplašināšanos

Pilnībā aizņemts panelis pirmajā dienā ir problēma, kas tiek atlikta, nevis novērsta. Rezervējiet rezerves portus vai izvēlieties moduļu dizainu, kad tīkls, visticamāk, paplašināsies.

Skats kabeļa ievades virzienā

Ja ieraksts neatbilst vietnei - aizmugurē, sānos, augšā vai apakšā -, instalēšana kļūst netīra, un spriedzes samazināšana reti nonāk tur, kur tas ir nepieciešams. Apstipriniet virzienu pret plauktu vai sienas izkārtojumu priekšā.

Ko pastāstīt piegādātājam pirms cenas pieprasīšanas

Precīzs citāts ir atkarīgs no dažām specifikām. Nosūtiet šos, un piegādātājs var ieteikt pareizo paneli, nevis izvēlēties lētāko standarta modeli:

• Lietojumprogramma - FTTH, datu centrs, telekomunikāciju telpa, uzņēmuma LAN vai āra kabinets
• Uzstādīšanas veids - statīvs, sienas stiprinājums vai āra
• Plaukta izmērs - 19-collas un 1U, 2U vai pielāgots augstums
• Šķiedru skaits - 12, 24, 48, 72, 96, 144 vai cits
• Adaptera veids - SC, LC, FC, ST, MPO/MTP
• poļu - UPC vai APC
• Šķiedras veids - viena-režīms vai daudzmodu
• Savienošana - ar vai bez savienošanas paplātēm
• Ielādēts vai izkrauts panelis
• Kabeļa ievades virziens
• Pigtail un ielāpu auklas prasības
• Marķēšanas un iepakošanas vajadzības
• Paredzama paplašināšanās nākotnē

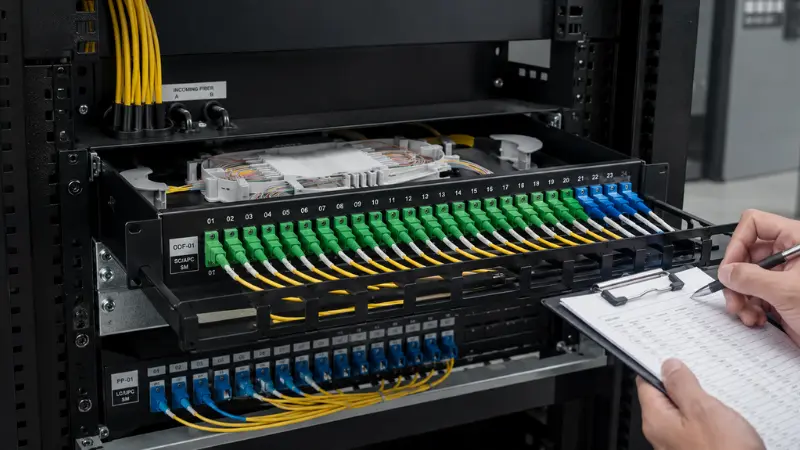

Pārbaudes kontrolsaraksts: Paneļa pārbaude ierašanās brīdī

Kad paneļi ir saņemti, ātra ienākošā pārbaude ietaupa skumjas uz vietas. Papildus acīmredzamajam skaitam apstipriniet informāciju, ko piegādātāji laiku pa laikam apgriež, lai sasniegtu cenu:

• Adaptera skaits un veids atbilst pasūtījumam, un pulēšana (APC vai UPC) ir pareiza
• Ja ir piekrauts, bizēm ir pareizais savienotājs, garums un šķiedras veids, un tie ir tīri novietoti
• Savienojuma paplātes ir saskaņotajā skaitā, ar piedurknēm un brīvu ietilpību
• Korpusa materiāls un apdare atbilst specifikācijām - āra vienībām, pārbaudiet blīvējumu un IP vērtējumu
• Kabeļu blīvslēgi, montāžas komplekts, uzlīmes un piederumu komplekts ir iekļauti kastē
• Ievietošanas zuduma un atgriešanas zuduma pārbaudes dati tiek sniegti tur, kur tas tika solīts

Ja komplektācijā ir iekļauts gala aprīkojums tajā pašā plauktā, šis norādījums tiek turpinātsplākstera paneļa un slēdža uzstādīšanaaptver secību vietnē-.

Bieži uzdotie jautājumi

Secinājums

Pareizais optiskās šķiedras plākstera panelis atbilst daudz vairāk nekā šķiedru skaitam. Tas atbilst instalācijas videi, savienotājam un spodrinājumam, ko jau izmanto jūsu tīkls, savienošanas metodei, kabeļa ievadei, maršrutēšanas vietai, veidam, kādā tas tiks uzturēts, un telpai, kuru tas atstāj augšanai. Nelielu FTTH vietni labi apkalpo kompakts sienas stiprinājums ODF; datu centrs ir vērsts pret augsta-blīvuma LC vai MPO statīva paneli; telekomunikāciju telpai, kurā tiek izmantots āra kabelis, parasti ir nepieciešams plaukts ODF ar atbilstošām paplātēm un kabeļu pārvaldību.

Definējiet vidi un galvenos parametrus pirms pasūtīšanas, kopīgojiet tos ar savu piegādātāju un pārbaudiet, vai panelis atbilst tiem, ierodoties. Šī disciplīna rada paneli, kuru ir vieglāk uzstādīt, vieglāk uzturēt un kas ir uzticams tīkla darbības laikā.
