Šķiedru termināļa kastes skaidrojums: komponenti, veidi un kā izvēlēties pareizo

Šķiedru spaiļu kārba (FTB) ir kompakts korpuss, kas savieno, savieno un sakārto optisko šķiedru kabeļus kabeļa galapunktā.Tas savieno ienākošos šķiedru pavedienus ar sprauslām, izmantojot saplūšanu, un pēc tam novirza tos uz adaptera pieslēgvietām, kur tiek pievienoti plākstera vadi. Lielākajai daļai pircēju šī definīcija nav saistīta. Viņiem ir grūti izvēlēties pareizo veidu, portu skaitu, adaptera formātu un aizsardzības līmeni savai konkrētajai instalācijas videi -, un šeit sākas lielākā daļa novēršamo izvietošanas problēmu.

Šajā rokasgrāmatā galvenā uzmanība ir pievērsta lēmumiem, kas faktiski ir svarīgi, norādot un uzstādot šķiedras spaiļu kārbas, nevis atkārtojot pamatinformāciju, ko varat atrast jebkurā produkta datu lapā.

Kas patiesībā atrodas šķiedras termināļa kastē

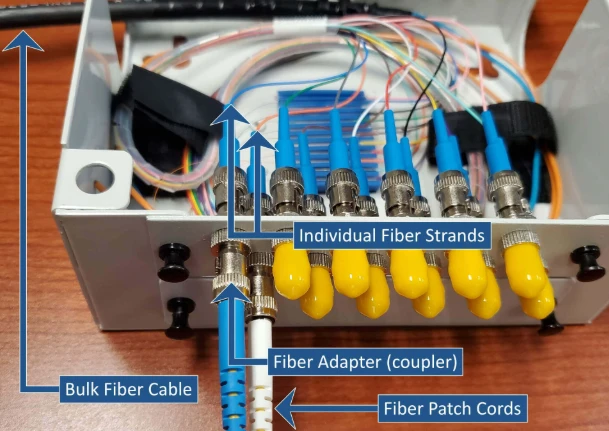

Katrā FTB neatkarīgi no zīmola vai modeļa ir trīs funkcionālās grupas. Mājoklis nodrošina fizisko un vides aizsardzību. Savienojuma paplāte pārvalda saplūšanas savienojumus starp kabeļu šķiedrām unoptiskās šķiedras bizes. Un adaptera panelis piedāvā savienotāju portus ārpasaulei.

Korpusa materiāls ir atkarīgs no uzstādīšanas vides. Iekštelpu blokos parasti tiek izmantoti ABS vai PC+ABS maisījumi: viegls, liesmu slāpējošs, lēts. Āra vienībām ir nepieciešams vai nu UV-stabilizēts polimērs ar gumijas-blīvējuma blīvēm vai auksti-velmēts tērauds ar elektrostatisku aerosola pārklājumu. Atšķirība nav kosmētiska. Iekštelpu -novērtēta ABS kaste, kas uzstādīta uz ārsienas, saulei pakļautā vietā sāks krītot un plaisāt 18 mēnešu laikā, un, tiklīdz blīvējums sabojājas, mitrums sasniedz savienojuma paplāti. Tajā brīdī kaste neko neaizsargā.

Savienojuma paplāte ir vieta, kur notiek faktiskais optiskais darbs. Kabeļu šķiedras tiek noņemtas, sašķeltas un sapludinātas ar bizes šķiedrām atsevišķos savienojuma turētājos. Šķiedru pārpalikums tiek satīts uzglabāšanas cilpās. Šeit ir svarīgi divi skaitļi: cik savienojumu var turēt paplātē un vai maršrutēšanas kanāli nodrošina minimālo izliekuma rādiusu. Standarta G.652D vienmoda šķiedrai ir nepieciešams vismaz 30 mm lieces rādiuss. Liek-nejutīgā G.657A2 šķiedra pieļauj tikai 10 mm, tāpēc tā ir kļuvusi par noklusējumu šaurās{11}}telpiskās FTB konstrukcijās. Paplāte, kas piespiež šķiedras stingrākos izliekumos nekā šķiedru tipa balsti, radīs makrolīkuma zudumu - zudumu, kas tiek parādīts OTDR izsekojumā, taču to gandrīz neiespējami salabot bez atkārtotas savienošanas.

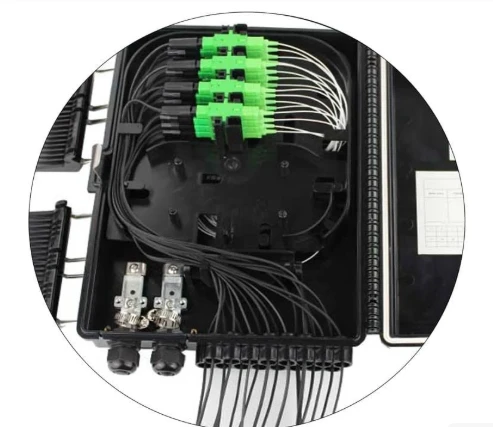

Adaptera panelis turasoptiskās šķiedras adapteri- ligzdas, kas pieņem ielāpu vadus no pakārtotā aprīkojuma. SC/APC adapteri ir standarts FTTH un PON tīkliem, jo ​​to 8 grādu slīpuma slīpēšana samazina atgriešanās zudumu zem –60 dB, kas ir svarīgi augšupējās pārraides kvalitātei. LC adapteri dominē datu centru vidēs, kur portu blīvums ir prioritāte. Adapteru tipu sajaukšana vienā FTB ir tehniski iespējama ar hibrīdadapteriem, taču apkopes laikā tas rada neskaidrības, un no tā ir jāizvairās, ja vien nav skaidru tehnisku iemeslu. Ja neesat pārliecināts, kura savienotāja ekosistēma ir nepieciešama jūsu vietnei, šis sadalījumsčetri izplatīti optisko šķiedru savienotāju veidiaptver kompromisus.

Šķiedras spaiļu kārbu veidi - un kad katram no tiem ir jēga

FTB klasifikācija nav sarežģīta, taču nepareiza izvēle videi ir viena no izplatītākajām iepirkumu kļūdām. Lūk, kas nošķir galvenos veidus praksē, ne tikai teorētiski.

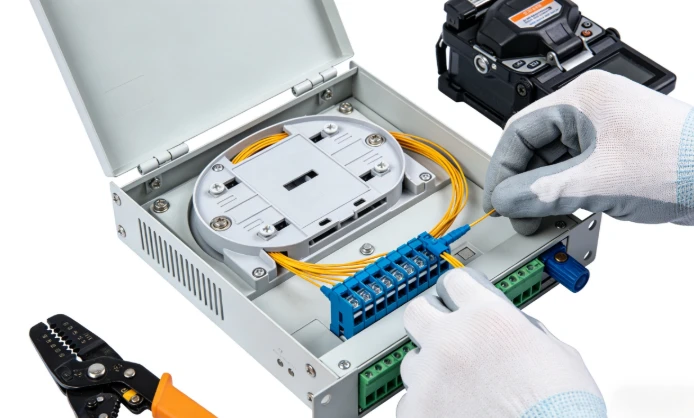

Pie sienas{0}}montējami FTBir FTTH un mazo{0}}biroju izvietošanas darba zirgs. Tie ir pieskrūvēti pie sienas vai atrodas vājās-strāvas sadales skapī, atbalsta 2 līdz 24 šķiedru serdeņus un izmanto apgriežamu-atvērtu vai noņemamu vāku. Uzstādīšana aizņem minūtes - divas līdz četras skrūves un kabeļa blīvslēgs -, tāpēc tie tiek norādīti liela-apjoma dzīvojamo māju izbūvēšanā, kur{10}}vienības darbaspēka izmaksām ir jāsaglabājas zemām. Kompromiss ir ierobežota vieta savienojuma paplātē: ja jums ir nepieciešams integrēt PLC sadalītāju vai apstrādāt vairāk nekā 24 kodolus, sienas montāžas kaste ātri kļūst pārpildīta.

Plauktā{0}}montēti FTBizmantot standarta 19{5}}collu plauktus datu centros, centrālajos birojos un telekomunikāciju patversmēs. Tie ir izbīdāmi, lai piekļūtu savienojumam, piedāvā lielāku portu blīvumu (24, 48, līdz 96 šķiedrām) un atbalsta gan šķērssavienojumu, gan starpsavienojumu arhitektūras. Papildu izmaksas par vienību ir pamatotas vidēs, kur kabeļu pārvaldības disciplīna un nākotnes mērogojamība pārsniedz korpusa cenu.

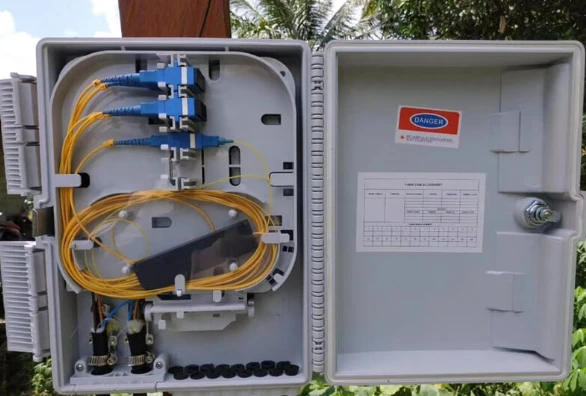

Āra FTBir paredzētas staba-montāžai vai ārsienas-stiprināšanai. Blīvētas blīves, UV-izturīgi apvalki, korozijizturīga-aparatūra un darba temperatūras pielaide no aptuveni –40 grādiem līdz +75 grādiem. IP vērtējums ir vienīgā vissvarīgākā specifikācija šeit - un viena no visbiežāk nepareizi novērtētajām specifikācijām. Kaste ar IP54 novērtējumu darbojas aizsargātā koridorā. Stabam pie piekrastes šosejas ir nepieciešams IP68. Norādīšana pēc etiķetes ("novērtēts ārpus telpām"), nevis pēc faktiskajiem vietnes apstākļiem, ir iemesls, kā kastes laukā neizdodas.

Galddatoru FTBir vieglas, pārnēsājamas ierīces testa vidēm, pagaidu savienošanas stacijām vai mazām vietām, kur pastāvīga montāža nav praktiska. Ērtības labad viņi upurē vides aizsardzību.

Ātrās atlases uzziņa

Noderīgs īkšķis: pirmajā dienā aizpildiet lodziņu līdz aptuveni 60–70% no jaudas. Atlikušais augstums absorbē turpmāko izaugsmi bez pilnīgas korpusa nomaiņas.

Dažas “nedarīt” vadlīnijas ietaupa vairāk naudas nekā jebkura atlases diagramma. Neizmantojiet sienas -stiprināmu FTB, ja jau zināt, ka PLC sadalītājam ir jāietilpst iekšā -, labākajā gadījumā paplātes vieta būs maza. Nedomājiet, ka IP65 attiecas uz katru āra vietu; atklātiem stabu stiprinājumiem un piekrastes vietām ir nepieciešams IP68. Neizmantojiet LC adapterus pēc noklusējuma tikai tāpēc, ka tie ir mazāki, ja pārējā vietne ir veidota ap SC/APC - savienotāja neatbilstības novēršana maksā vairāk, nekā ir vērts palielināt blīvumu.

Biežākās šķiedras termināļa kārbas izvēles kļūdas

Lielāko daļu FTB problēmu neizraisa bojāta aparatūra. Tos izraisa specifikācijas kļūdas, kas pieļautas pirms kastes pasūtīšanas. Atkārtoti tiek pieļautas četras kļūdas.

Adaptera veida izvēle, nepārbaudot esošo plākstera vadu krājumu.Projektos, kur FTB nosaka viena komanda, bet plākstera vadus pasūta cita komanda, tas notiek biežāk, nekā vajadzētu. SC/APC adaptera panelis ir bezjēdzīgs, ja vietnei jau ir pilna atvilktne ar SC/UPC džemperiem. Leņķiskās -pulēšanas un plakanās-pulēšanas uzgaļi fiziski savienosies, bet gaisa sprauga saskarnē rada atstarošanas smaili, kas pasliktina PON augšupvērsto veiktspēju. Pirms bloķēšanas adaptera panelī pārbaudiet savienotāja ekosistēmu.

Āra kastu atlase pēc mārketinga etiķetes, nevis faktiskā IP novērtējuma."Novērtēts ārpus telpām" nav IP klase. Kastītei ar marķējumu "āra" var būt IP54, kas nozīmē, ka tā ir izturīga pret ūdens šļakatām, bet nav izturīga pret lietus vai mazgāšanu zem spiediena. Ja instalācijas vietne ir pakļauta laikapstākļiem, pārbaudiet konkrēto IP numuru, salīdzinot ar apstākļiem, ar kādiem kaste faktiski saskarsies -, nevis ar specifikāciju lapā paredzētajiem apstākļiem.

Nepietiekami novērtēta rezerves ostas jauda.12-kodolu kaste ir nedaudz dārgāka nekā 8-kodolu kaste. 8-kodolu kastes aizstāšana ar 12 kodolu kārbu pēc diviem gadiem — ieskaitot kravas automašīnas rullīti, atkārtotu savienošanu un dīkstāves laiku — maksā daudzkārt vairāk nekā cenu starpība. Spec izaugsmei.

Sadalītāja formas faktoru saderības ignorēšana.Ja izvietošanas plānā ir nepieciešams integrēt aPLC optiskais sadalītājsspaiļu kārbas iekšpusē savienojuma paplātes izkārtojumam un korpusa dziļumam ir jāatbilst sadalītāja modulim -, parasti mini-caurulei vai ABS kasetes formas faktoram. Ne katrs FTB ir paredzēts šim nolūkam. Pirms pieņemt, ka sadalītājs derēs, pārbaudiet iekšējos izmērus un paplātes konfigurāciju.

PLC sadalītāju integrēšana šķiedru spaiļu kārbās

Vairāki FTTH operatori tagad apvieno sadalīšanas funkciju un beigu funkciju vienā korpusā. Tā vietā, lai vadītu šķiedru no atsevišķa sadalītāja skapja uz pakārtoto spaiļu kārbu, sadalītājs atrodas tieši uz FTB savienojuma paplātes. Padevēja kabeļa šķiedra savienojas ar sadalītāja ieeju; katra sadalītāja izvade ir sapludināta ar bizi, kas beidzas uz adaptera paneļa. Abonenti savienojas, izmantojot kabeļus, kas pievienoti šiem priekšējā paneļa adapteriem.

Tas darbojas, jo PLC sadalītāji 1260–1650 nm darbības diapazonā ir{0}}atkarīgi no viļņa garuma. Viens integrēts FTB vienlaikus var apstrādāt GPON pa straumi pie 1490 nm, augšpus 1310 nm un RF video pārklājumu pie 1550 nm. Nav nepieciešama papildu filtrēšanas aparatūra.

Mazāks korpusu skaits nozīmē mazāk savienojuma punktu, īsākus šķiedru ceļus un vienkāršāku dokumentāciju - mazāks uzstādīšanas darbs, mazāka apkope. Ierobežojums ir korpusa izmērs: sienas-stiprinājumsoptiskās šķiedras spaiļu kārbaar 1 × 8 sadalītāju ir ierobežota vieta rezerves šķiedru uzglabāšanai, tāpēc iekārtai jābūt tīrai. Projektos, kur portu skaits, adaptera formāts un sadalītāja integrācija ir jāapstiprina kopā, lodziņa izkārtojumam ir lielāka nozīme nekā datu lapas virsraksta ietilpībai. Lai iegūtu detalizētu mehāniku par to, kā signāli virzās caur šiem korpusiem, skatiet šo tehnisko pamācībukā darbojas optiskās šķiedras spaiļu kārbaaptver iekšējo signāla ceļu.

Uzstādīšanas un apkopes prakse, kas patiešām ir svarīga

Divas instalēšanas darbības rada visvairāk lauka problēmu, un no abiem var izvairīties.

Pirmā ir piesārņota savienošana. Netīrs šķiedras gals rada 0,3–0,5 dB pārmērīgu ievietošanas zudumu uz vienu savienojumu -, kas ir pietiekami, lai nospiestu nelielu PON saiti zem uztvērēja jutības sliekšņa. Pirms šķelšanas notīriet katru šķiedras galu ar salvetēm bez plūksnām un IPA. Pēc šķelšanas pārbaudiet ar šķiedru mikroskopu. Ja ir redzams piesārņojums, notīriet un no jauna-sasmalciniet. Laiks, kas pavadīts šai darbībai, ir niecīgs, salīdzinot ar laiku, kas pavadīts, lai novērstu problēmas ar lielu{10}}zaudējumu savienojumu pēc kastes aizzīmogošanas.

Otrais ir kabeļa blīvslēga griezes moments. Pārmērīga pievilkšana saspiež kabeļa apvalku un noslogo iekšpusē esošās šķiedras. Nepietiekama-pievilkšana nodrošina mitruma iekļūšanu mēnešu laikā. Ievērojiet ražotāja norādītās griezes momenta vērtības. Šis nav solis, kurā "pievelciet roku un nedaudz" ir pieņemams griezes momenta atslēgas aizstājējs.

Pastāvīgai apkopei šķiedru spaiļu kārbas ir pasīvas un tām ir nepieciešama minimāla uzmanība -, bet ne nulle. Praktisks grafiks: vizuāla pārbaude un savienotāju galu -sejas tīrīšana ik pēc 12–18 mēnešiem iekštelpu instalācijām, ik pēc 6 mēnešiem āra vai skarbās{6}}vides vietās. Pārbaudiet, vai kabeļu blīvslēgi ​​nav plaisājuši vai saspiesti. Ja saglabājat OTDR bāzes līnijas ierakstus katrai lodziņai, salīdzināšanas pēdas fiksēs pakāpenisku savienojuma degradāciju ilgi pirms tā izraisīs abonenta darbības pārtraukumu.
