PLC sadalītājs: kas tas ir, kā tas darbojas un kā izvēlēties savam tīklam piemērotāko

PLC sadalītājs: kas tas ir, kā tas darbojas un kā izvēlēties savam tīklam piemērotāko

PLC sadalītājs (Planar Lightwave Circuit sadalītājs) ir pasīvs optiskais komponents, kas sadala vienu optisko signālu vairākos izejas signālos, neprasot elektrisko strāvu. Uzbūvētos optiskās šķiedras piekļuves tīklosoptiskais sadalītājstehnoloģiju, PLC sadalītāji kalpo kā galvenais sadales elements -, kas ļauj vienai padeves šķiedrai no centrālā biroja sasniegt desmitiem abonentu, izmantojot kompaktu, uzticamu ierīci.

Inženieriem, kuri plāno FTTH izvēršanu, vai pircējiem, kas salīdzina sadalītāja iespējas PON projektam, galvenie jautājumi bieži vien ir vienādi: kura sadalījuma attiecība ir piemērota tīklam, kāds pakotnes veids ir piemērots korpusam un vai PLC vai FBT ir labāka izvēle. Šajā rokasgrāmatā šie jautājumi ir detalizēti aplūkoti -, kā arī praktiski atlases kritēriji, salīdzināšanas dati un izvietošanas apsvērumi, kas iegūti no reāliem-pasaules optiskās šķiedras piekļuves scenārijiem.

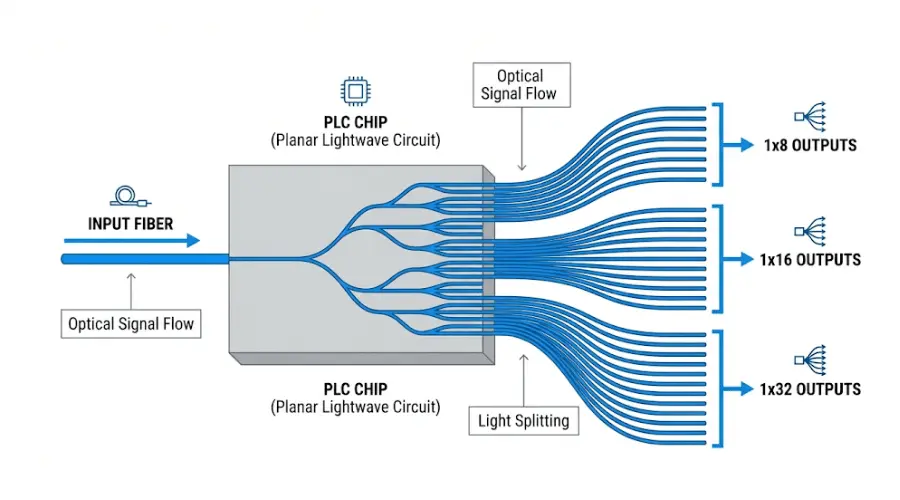

Kas ir PLC sadalītājs un kā tas darbojas?

PLC apzīmē Planar Lightwave Circuit. Atšķirībā no vecākām kausētās-šķiedras pieejām, PLC sadalītājs tiek izgatavots, izmantojot silīcija dioksīda-balstītu optisko viļņvadu tehnoloģiju uz plakana substrāta -, kas dažkārt tiek salīdzināta ar pusvadītāju litogrāfiju. Ienākošais optiskais signāls nonāk caur ievades portu, virzās pa precīzi iegravētu viļņvada struktūru un tiek sadalīts vairākos izvades ceļos. Kopējās konfigurācijas ietver 1x2, 1x4,1x8, 1x16, 1x32, un 1x64.

Tā kā tā ir pasīva ierīce, PLC sadalītājam nav nepieciešams ārējs barošanas avots. Signāla sadale pilnībā notiek caur optisko viļņvadu -, kas ir viens no iemesliem, kāpēc piekļuves tīklos tiek doti priekšroka PLC sadalītājiem, kur ir nepieciešama ilgtermiņa uzticamība un minimāla apkope. Viļņvada dizains arī ļauj PLC sadalītājiem darboties plašā viļņu garuma diapazonā, kas parasti aptver 1260 nm līdz 1650 nm, kas nozīmē, ka viens sadalītājs var vienlaikus apstrādāt augšup, lejup un video pārklājuma viļņu garumus GPON vai XGS{6}}PON izvietošanā.

Kāpēc praksē ir svarīga vienota izvade

Vairāku{0}}lietotāju šķiedru tīklā katra abonenta optiskā tīkla terminālim (ONT) ir jāsaņem pietiekami spēcīgs signāls, lai nodrošinātu uzticamu pakalpojumu. Ja sadalītāja rezultāti ievērojami atšķiras, dažiem lietotājiem var būt pasliktināta veiktspēja, savukārt citiem ir pārmērīga rezerve -, kas sarežģī saites budžeta plānošanu un turpmāko problēmu novēršanu. PLC sadalītāji ir paredzēti, lai saglabātu izvades vienmērīgumu šaurā diapazonā (parasti mazāka par 1,5 dB atšķirības starp portiem 1x32 vienībai), kas vienkāršo enerģijas budžeta plānošanu visos pievienotajos galapunktos.

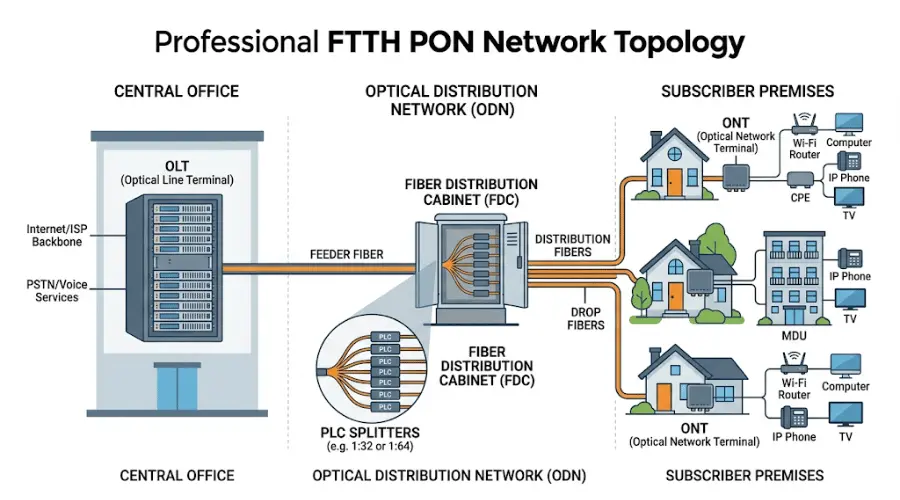

Kāpēc PLC sadalītāji ir standarta izvēle PON un FTTx tīklos

Pasīvie optiskie tīkli paļaujas uz sadalītājiem, lai koplietotu vienu OLT (Optical Line Terminal) portu starp vairākiem abonentiem. InITU-T G.984 GPON standarts, optiskais sadales tīkls (ODN) starp centrālo biroju un abonenta pusi pilnībā sastāv no pasīviem elementiem - šķiedrām, sadalītājiem un savienotājiem. PLC sadalītāji ir visplašāk izmantotais sadalītāju veids šajā arhitektūrā, jo tie atbalsta sadalīšanas koeficientus (parasti līdz 1x64) un viļņu garuma diapazonus, kas nepieciešami GPON, EPON un XGS{4}}PON sistēmām.

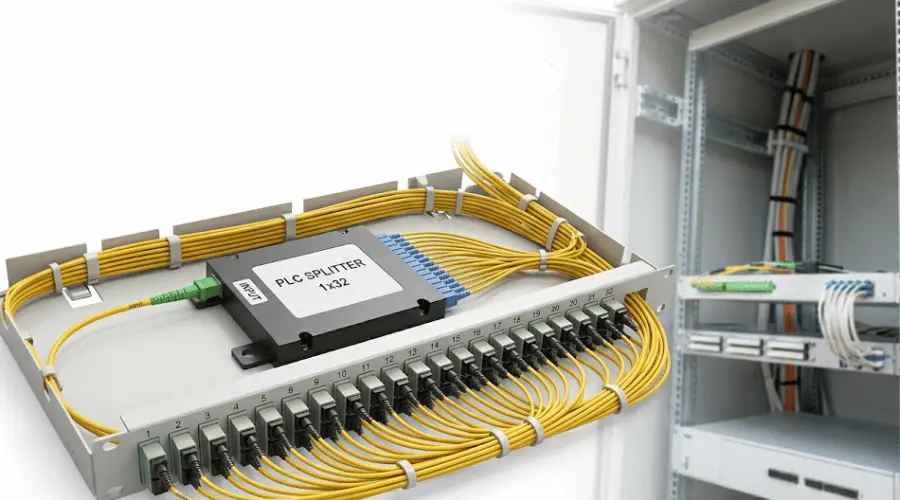

Tipiskā FTTH izvietošanā PLC sadalītājs tiek novietots vai nu centrālā biroja plauktā, āra optiskās šķiedras sadales skapī vai ēkas -līmeņa šķiedras sadales kārbā - atkarībā no tīkla topoloģijas un abonentu blīvuma. Mērķis ir ne tikai sadalīt signālu, bet arī darīt to vietā, kas līdzsvaro šķiedru maršrutēšanas efektivitāti, korpusa telpu un turpmākās apkopes vienkāršību. Operatoriem, kas veido dzīvojamo telpu piekļuves tīklus, 1x32 PLC sadalītājs izplatīšanas slānī ir izplatīts bāzes līmenis -, lai gan faktiskā attiecība ir atkarīga no abonentu skaita, attāluma un saites budžeta ierobežojumiem.

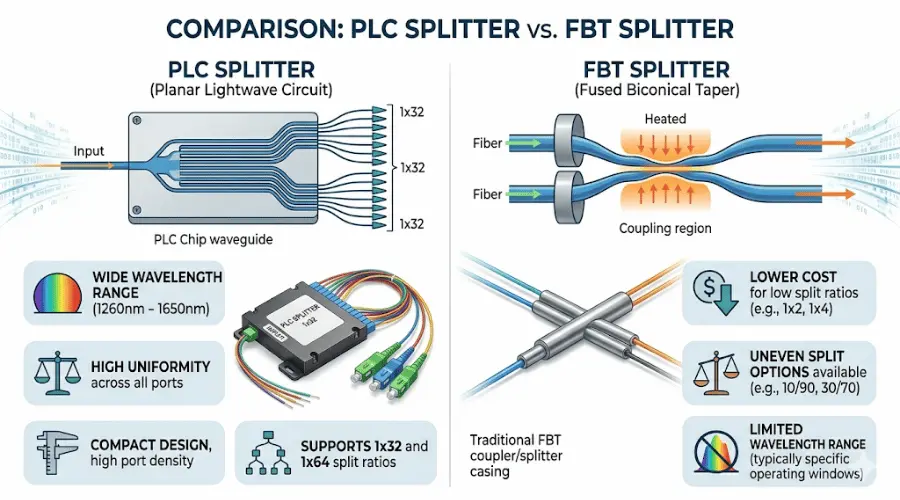

PLC sadalītājs pret FBT sadalītāju: praktisks salīdzinājums

Izvēle starp PLC unFBT (Fused Biconical Taper) sadalītājiir viens no visbiežāk uzdotajiem jautājumiem optiskās šķiedras tīklu iepirkumos. Abi ir pasīvie optiskie sadalītāji, taču tie atšķiras pēc ražošanas metodes, veiktspējas īpašībām un ideāliem lietošanas gadījumiem. Nākamajā tabulā ir apkopotas galvenās atšķirības, pamatojoties uznozares{0}}standarta specifikācijas.

Kad izvēlēties PLC, nevis FBT

Strukturētiem FTTH un PON izvietojumiem, kur sadalījuma attiecība ir 1x8 vai lielāka, PLC sadalītāji parasti ir praktiskāka izvēle. Tie piedāvā labāku izvades vienmērīgumu, plašāku saderību ar viļņa garumu un paredzamāku ilgtermiņa veiktspēju -, jo īpaši vidēs ar temperatūras izmaiņām. Saskaņā ar testēšanas kritērijiem, kas noteiktiTelcordia GR-1209-CORE, PLC sadalītājiem ir jāuzrāda stabils ievietošanas zudums mehāniskā un vides spriedzes apstākļos, kas atbalsta to izmantošanu gan iekštelpu, gan āra korpusos.

Kad FBT joprojām var būt jēga

FBT sadalītāji joprojām ir saprātīga opcija vienkāršām, zemas -attiecības lietojumprogrammām -, piemēram, 1x2 vai 1x4 sadalījums īsā-sasniedzamības pārraudzības pieskārienā vai izmaksu{7}}jutīgai punkta-līdz{9}}saitei. Tie atbalsta arī nevienmērīgas sadalīšanas attiecības (piemēram, 20/80 vai 10/90), ko PLC sadalītāji parasti nepiedāvā. Tomēr pircējiem vajadzētu būt piesardzīgiem, ražošanas tīklos izmantojot FBT sadalītājus, kas pārsniedz 1x4, jo viendabīgums un uzticamība pasliktinās, ja ir lielāks portu skaits.

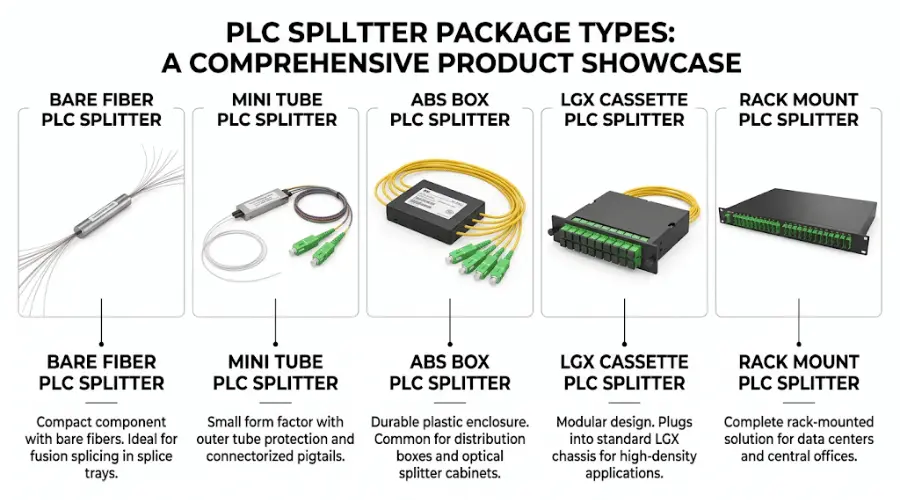

Izplatītākie PLC sadalītāju veidi un pakotņu formāti

PLC sadalītāja izvēle ietver vairāk nekā sadalīšanas attiecības izvēli. Pakotnes formāts nosaka, kā sadalītājs integrējas fiziskajā tīkla infrastruktūrā -, tostarp korpusos, savienojuma paplātēs un sadales rāmjos.

1xN un 2xN konfigurācijas

1xN PLC sadalītājam ir viena ieeja un N izejas. Šis ir standarta formāts lielākajai daļai šķiedru izplatīšanas scenāriju. 2xN PLC sadalītājs nodrošina divas ieejas, kas nodrošina ceļa dublēšanu vai divu -avota arhitektūru - dizains, kas dažkārt norādīts operatora-pakāpes tīklos vai projektos, kam nepieciešama aizsardzības pārslēgšana sadalītāja līmenī.

Bare Fiber un Mini Tube PLC sadalītāji

Tās ir kompaktas, neiepakotas formas, kur sadalītāja mikroshēmu aizsargā tērauda caurule ar kailām šķiedru bizēm abās pusēs. Tos bieži izmanto savienojuma slēgierīcēs, sadales kārbās vai OEM komplektos, kur ir maz vietas un sadalītāju vēl vairāk aizsargās ārējs korpuss. FTTH versijās, kurās tiek izmantoti iepriekš-savienoti nolaižamie kabeļi un mazas spaiļu kārbas, tukši šķiedru sadalītāji palīdz samazināt kopējo nospiedumu.

ABS Box PLC sadalītāji

ABS kastes iepakojums ietver sadalītāju kompaktā plastmasas korpusā ar šķiedru bizēm, kas izvilktas no abiem galiem. Šis formāts nodrošina mērenu aizsardzību un tiek plaši izmantots vispārējai -mērķtiecīgai izvietošanai - no sadales skapjiem līdz sienas{3}}piestiprināmām kastēm. Tā ir arī visizplatītākā izvēle, ja uzstādīšana netiek veikta saskaņā ar standartizētu statīva vai paneļu karkasu.

LGX Cassette PLC sadalītāji

LGX (Lightguide Cross-Connect) kasetes ir izstrādātas tā, lai tās ietilptu standarta 19-collu statīva paneļos un šķiedru sadales rāmjos. Ja šķiedru pārvaldība ir jāorganizē pa portiem un skaidri jāmarķē, LGX kasešu sadalītājs nodrošina strukturētu, modulāru pieeju. Tā ir bieža izvēle centrālo biroju vidē un vairāku īrnieku ēku pagrabosODF vai plākstera paneļu sistēmasir jau savās vietās.

Uzstādiet{0} PLC sadalītājus

Liela-blīvuma izvietošanai datu telpās, centrālajos birojos vai lielos-PON galviņās-rack-montējamie PLC sadalītāji ir integrējami tieši 1U vai 2U šasijā. Šis formāts atbalsta organizētu kabeļu maršrutēšanu, piekļuvi priekšējam-panelim lāpīšanai un vieglāku atsevišķu sadalītāja portu identificēšanu apkopes laikā.

Savienots pret nesaistītu

PLC sadalītāji ir pieejami ar rūpnīcā{0}}instalētiem optiskās šķiedras savienotājiem (piemēram, SC/APC, LC/UPC vai FC/APC) vai ar tukšiem šķiedru galiem lauka savienošanai. Savienotie modeļi vienkāršo instalēšanu un samazina darbu uz vietas -, īpaši noderīgi liela mēroga-izvērsumos, kur ātrums ir svarīgs. Nesavienoti sadalītāji piedāvā lielāku elastību, ja savienojuma pabeigšanas standarts dažādās tīkla daļās atšķiras.

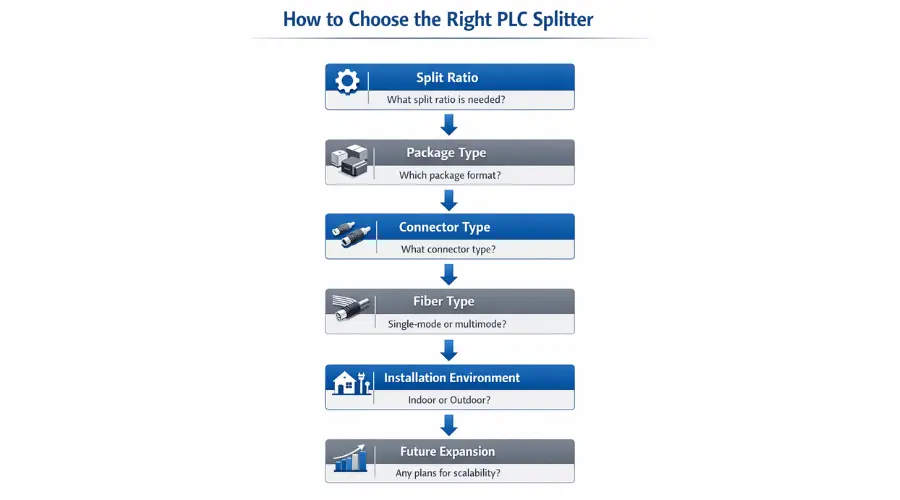

Kā izvēlēties pareizo PLC sadalītāju savai izvietošanai

PLC sadalītāja izvēle reālam projektam sākas ar tīkla arhitektūru -, nevis produktu katalogu. Sadalīšanas attiecībai, pakotnes veidam, savienotāja formātam un instalēšanas videi ir jāatbilst izvietošanas plānam. Tālāk ir sniegta strukturēta pieeja, kas aptver vissvarīgākos lēmumu pieņemšanas punktus.

1. darbība: nosakiet sadalījuma attiecību, pamatojoties uz tīkla dizainu

Sadalīšanas attiecība nosaka, cik izvades portu sadalītājs nodrošina -, un tieši ietekmē katrā galapunktā pieejamo optisko jaudu. Katra dalījuma skaita dubultošana rada aptuveni 3 dB zaudējumus uz vienu portu. Šajā tabulā ir sniegta ātra uzziņa par sadalījuma attiecību pielāgošanu parastajiem izvietošanas scenārijiem.

Piezīme. Iepriekš minētās ievietošanas zudumu vērtības atspoguļo PLC sadalītāju tipiskās maksimālās specifikācijas. Aprēķinot saišu budžetus, vienmēr izmantojiet maksimālās vērtības no ražotāja datu lapas. Savienojuma zudumi (parasti 0,3 dB uz savienoto pāri) palielina kopējo summu.

Neizvēlieties augstāko sadalījuma koeficientu tikai tāpēc, ka projekts var pieaugt. 1x64 sadalījums patērē ievērojami vairāk saites budžeta nekā 1x32, kas ierobežo sasniedzamības attālumu un atstāj mazāku rezervi savienotāja novecošanai un šķiedras līkumiem. Praksē daudzi operatori izvieto 1x32 kā noklusējumu GPON FTTH, rezervējot 1x64 nelielas-sasniedzamības, augsta{11}}blīvuma apgabaliem, kur attālums no OLT{12}}līdz{13}}abonentam ir mazāks par 10 km.

2. darbība. Izvēlieties pakotnes veidu, pamatojoties uz instalēšanas vidi

Pakotnes formātam ir jāatbilst fiziskajai infrastruktūrai, kurā tiks instalēts sadalītājs. Neatbilstošs iepakojums ir bieži sastopams instalēšanas aizkavēšanās iemesls - sadalītājs, kas neatbilst paplātei, korpusam vai rāmim, nozīmē pārstrādi.

3. darbība: apstipriniet savienotāja un šķiedras prasības

Pirms pasūtījuma veikšanas pārbaudiet šo informāciju, salīdzinot ar tīkla dizainu un esošo infrastruktūru:

• Savienotāja veids - SC/APCir visizplatītākā izvēle FTTH PON tīkliem; LC/UPC bieži izmanto datu centros vai augsta{0}}blīvuma paneļu vidēs. Saskaņojiet savienotāju ar optiskās šķiedras adapteriem, kas jau ir uzstādīti korpusā.
• Poļu tips- APC (leņķiskais fiziskais kontakts) ir PON standarts, jo tas nodrošina lielāku atdeves zudumu, kas ir ļoti svarīgi analogā video pārklājumam un jutīgai pārraidei. UPC tiek izmantots dažos uzņēmuma vai testa iestatījumos. APC un UPC savienotāju sajaukšana vienā saitē radīs lielus zaudējumus un iespējamus aprīkojuma bojājumus. Lai iegūtu detalizētu salīdzinājumu, skatiet ceļvediPC pret UPC pret APC pulēšanas veidiem.
• Šķiedras veids- Lielākā daļa PLC sadalītāju izmanto G.657.A1 vai G.657.A2 vienmoda-šķiedru, kas nodrošina labāku lieces veiktspēju salīdzinājumā ar standarta G.652D. Apstipriniet, ka tas atbilst pārējā tīklā izmantotajam šķiedras veidam.
• Kabeļa garums- Ja pasūtāt savienotāju sadalītāju, norādiet bizes garumu, kas nepieciešams maršrutēšanai korpusā. Pārmērīgs kabelis rada pārvaldības problēmas; pārāk maz kabeļa neļauj pareizi salabot.

4. darbība: paplašināšanas un apkopes plāns

Sadalītājs ir ilgmūžīgs{0}}infrastruktūras komponents. Strukturētās FTTH izvietošanas gadījumā pircēji bieži novērtē ne tikai tūlītēju abonentu skaitu, bet arī nākotnes izaugsmes potenciālu, papildu moduļu korpusa savietojamību un pieslēgvietas identifikācijas vieglumu kļūmes izolācijas laikā. Izvēloties moduļu pakotnes formātu (piemēram, LGX kasetes) un atstājot sadales rāmī rezerves jaudu, tiek vienkāršota turpmāka sadalītāja pievienošana, neizjaucot esošos savienojumus.

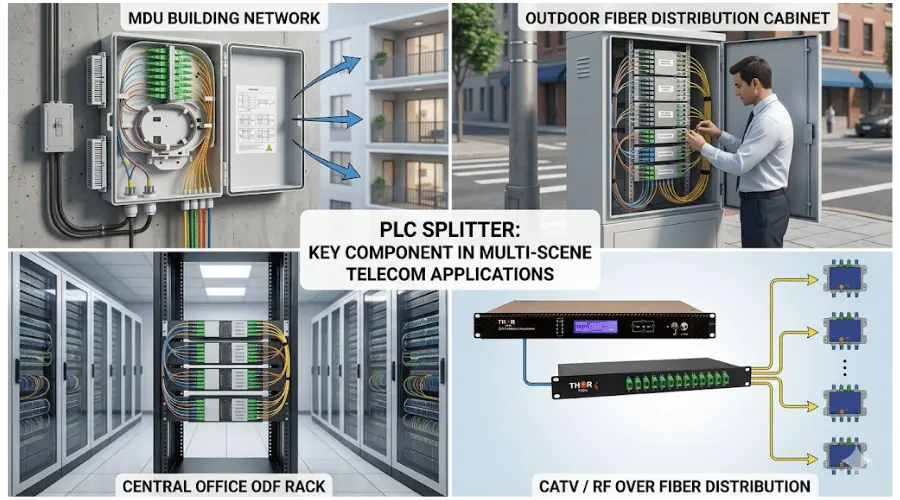

PLC sadalītāja lietojumprogrammas ārpus FTTH

Lai gan FTTH un PON ir lielākais PLC sadalītāju tirgus, šī tehnoloģija tiek izmantota vairākos citos šķiedru izplatīšanas scenārijos.

GPON, EPON un XGS{0}}PON piekļuves tīkli

PLC sadalītāji ir ODN pamatelements visos galvenajos PON standartos. GPON sistēmā, kas atbilstITU-T G.984.3, sadalītājs atrodas starp OLT un līdz pat 64 ONU, sadalot pakārtoto apraides trafiku un apvienojot augšupvērsto sēriju. Tā pati fiziskā sadalītāja infrastruktūra atbalsta EPON (IEEE 802.3ah) un nākamās -paaudzes XGS-PON (ITU-T G.9807.1) izvietošanu -, kas ir svarīgs apsvērums operatoriem, kas plāno tehnoloģiju jauninājumus esošajās ODN šķiedras ražotnēs.

CATV un RF-pa-šķiedras sadale

PLC sadalītājus izmanto arī CATV pārklājuma sistēmās, kur 1550 nm video signāls tiek apvienots ar GPON datu viļņu garumiem un sadalīts pa to pašu šķiedru. Sadalītāja platjoslas darbības diapazons (aptver 1550 nm līdzās 1310 nm un 1490 nm) ļauj tam apstrādāt visus trīs viļņu garumus, neprasot atsevišķus sadalīšanas posmus.

Vairāku-dzīvokļu vienība (MDU) un universitātes pilsētiņas tīkli

MDU kabeļu projektos PLC sadalītājus bieži izvieto ēku pagrabos vai grīdas{0}}līmeņa sadales punktos, lai apkalpotu vairākus dzīvokļus no vienas padeves šķiedras. Alabi-izstrādāts MDU kabeļu plānsņem vērā sadalītāja izvietojumu, korpusa izmēru un vienam sadalītājam apkalpoto stāvu skaitu, lai samazinātu optiskās šķiedras darbību un vienkāršotu abonentu aktivizēšanu.

Šķiedru uzraudzība un piekļuve pārbaudei

Zemas -attiecības PLC sadalītāji (1 x 2 attiecībās 1/99 vai 5/95, ja tie ir pieejami, vai standarta 1 x 2 vienādiem sadalījumiem) dažkārt tiek izmantoti kā pārraudzības pieslēgvietas tīkla segmentos, kuriem nepieciešama nepārtraukta optiskā veiktspējas uzraudzība, nepārtraucot tiešraides trafiku.

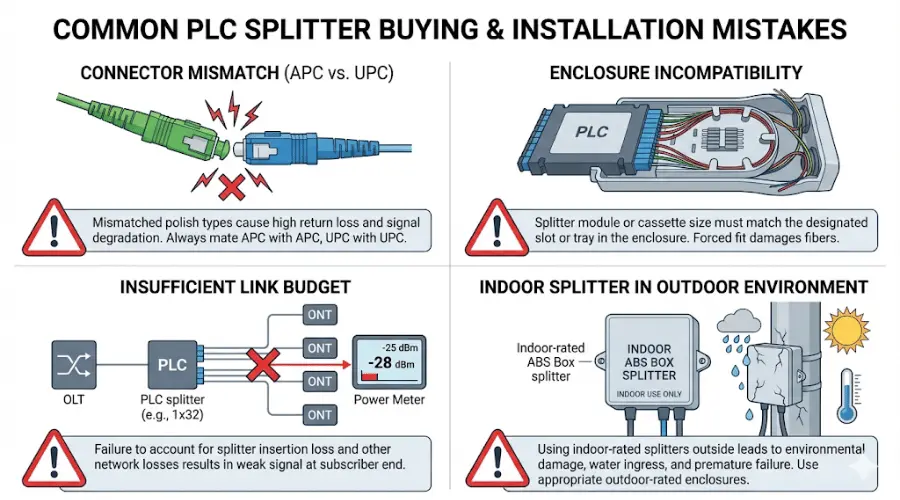

Biežākās kļūdas, no kurām jāizvairās, pērkot PLC sadalītājus

Pat pieredzējušas iepirkumu komandas saskaras ar problēmām, no kurām varētu izvairīties, izmantojot labākas sākotnējās specifikācijas. Tālāk ir norādītas visbiežāk sastopamās problēmas, kas novērotas optiskās šķiedras piekļuves projektos.

• Tiek atlasīta sadalīšanas attiecība, nepārbaudot saites budžetu.1x32 sadalītājs rada aptuveni 17 dB zaudējumus tikai sadalītājam. Ja kopējais ceļa zudums (tostarp šķiedras vājināšanās, savienotāja zudumi un sadalītāja zudumi) pārsniedz OLT/ONT jaudas budžetu, abonenti tālākajā galā saskarsies ar pakalpojuma pasliktināšanos. Pirms sadalīšanas attiecības pabeigšanas vienmēr aprēķiniet visu saites budžetu.
• Korpusa saderības ignorēšana.LGX kasete, kas neatbilst esošajai plāksteru paneļa paplātei, vai ABS kaste, kas ir pārāk liela sadales kārbai, rada nevajadzīgu pārstrādi. Pirms pasūtīšanas pieprasiet korpusa izmērus un paplātes specifikācijas.
• APC un UPC savienotāju sajaukšana.Šī ir viena no visizplatītākajām lauka kļūdām. SC/APC savienotājs, kas savienots ar SC/UPC adapteri, rada lielus ievietošanas zudumus un vājus atgriešanas zudumus - un var sabojāt šķiedras gala virsmu. Standartizējiet pulēšanas veidu visā ODN saitē.
• Ar skatu uz vides novērtējumiem izmantošanai ārpus telpām.Sadalītājs, kas paredzēts lietošanai iekštelpās, var neizturēt mainīgu temperatūru, mitrumu vai UV iedarbību āra skapī. Āra vai daļēji{1}}āra instalācijām pārbaudiet darba temperatūras diapazonu un apstipriniet atbilstību vides testēšanas standartiem, piemēram, Telcordia GR-1209 un GR-1221.
• Pērkot tikai par vienības cenu.Zemāku-izmaksu sadalītājs ar lielākiem ievietošanas zudumiem vai plašākām izvades variācijām ilgtermiņā var maksāt vairāk, jo tiek veikta papildu problēmu novēršana, samazināta sasniedzamība un priekšlaicīga nomaiņa. Novērtējiet kopējās īpašuma izmaksas, nevis tikai gabala cenu.

PLC sadalītāja izvēles kontrolsaraksts

Pirms pirkuma pasūtījuma pabeigšanas pārbaudiet tālāk norādītos vienumus atbilstoši tīkla dizainam un vietnes nosacījumiem.

• Sadalījuma attiecība atbilst abonentu skaitam, izaugsmes plānam un saišu budžeta aprēķināšanai
• Iepakojuma veids atbilst mērķa korpusam vai sadales rāmim
• Savienotāja veids un pulēšana (APC/UPC) atbilst esošajiem ODN komponentiem
• Šķiedras veids (G.657.A1, G.657.A2 vai G.652D) atbilst tīkla standartam
• Pigtail kabeļa garums ir norādīts korpusa maršrutēšanas ceļam
• Darba temperatūras diapazons aptver uzstādīšanas vidi (iekštelpu, āra vai jauktu)
• Piegādātājs nodrošina testa ziņojumus, kas parāda ievietošanas zudumu, viendabīgumu un atgriešanas zudumu uz vienu vienību
• Sadalītājs atbilst piemērojamajiem uzticamības standartiem (Telcordia GR-1209-CORE, GR-1221-CORE vai līdzvērtīgs)

Bieži uzdotie jautājumi

Kāda ir atšķirība starp PLC sadalītāju un optisko sadalītāju?

Anoptiskais sadalītājsir plaša pasīvo ierīču kategorija, kas sadala optiskos signālus. PLC un FBT ir divi galvenie veidi. PLC sadalītājā tiek izmantota viļņvada tehnoloģija konsekventai veiktspējai plašā viļņu garuma diapazonā, savukārt FBT sadalītājā tiek izmantotas sapludinātas šķiedras, un tas ir labāk piemērots zemas -attiecības, viena viļņa{3}}garuma lietojumiem.

Kādu sadalījuma attiecību man vajadzētu izvēlēties PLC sadalītājam FTTH projektā?

Lielākajā daļā FTTH izvietojumu, kuru pamatā ir GPON{0}}, 1x32 sadalījuma attiecība ir standarta sākumpunkts. Mazākām kopām vai lauku paplašinājumiem var pietikt ar 1x8 vai 1x16. Liela-pilsētu teritorijām ar īsu OLT-līdz{11}}abonentu attālumu 1x64 var uzskatīt par -, bet tikai tad, ja saites budžets to atbalsta. Lēmums vienmēr ir jāapstiprina, izmantojot jaudas budžeta aprēķinu, kurā ņemts vērā šķiedras garums, savienotāju skaits un sadalītāja zudumi.

Vai PLC sadalītāji var atbalstīt XGS{0}}PON un 10G-PON jauninājumus?

Jā. Tā kā PLC sadalītāji darbojas plašā viļņu garuma diapazonā (1260–1650 nm), tas pats fiziskais sadalītājs, kas tiek izmantots GPON, var atbalstīt XGS-PON (kas izmanto dažādus pakārtotos/augšupējos viļņu garumus) bez aizstāšanas. Tā ir galvenā PLC tehnoloģijas priekšrocība operatoriem, kas plāno tehnoloģiju migrāciju esošajās šķiedras ražotnēs.

Kāds savienotāja veids ir visizplatītākais PLC sadalītājiem PON tīklos?

SC/APC ir dominējošais savienotāja veids FTTH un PON lietojumprogrammām. Leņķiskais pulējums nodrošina lielāku atgriešanās zudumu, kas ir svarīgi sistēmām, kas pārraida analogos video pārklājuma signālus. Uzņēmuma vai datu centru vidē LC/UPC ir biežāk sastopams, jo ir mazāks formas koeficients un lielāks portu blīvums. Lai iegūtu pilnu pārskatu, skatietOptisko šķiedru savienotāju veidu rokasgrāmata.

Kā aprēķināt kopējo saites zudumu, izmantojot PLC sadalītāju?

Kopējais saites zudums ir šķiedru vājināšanās (parasti 0,35 dB/km pie 1310 nm viena režīma šķiedrai), savienotāja zuduma (aptuveni 0,3 dB uz savienoto pāri), savienojuma zuduma (aptuveni 0,1 dB uz kausēšanas maksimālo ievietošanas specifikāciju) un šķiedrvielu zuduma summa. Kopējai summai ir jāiekļaujas raidītāja -līdz{7}}uztvērēja jaudas budžetam, ko nosaka PON standarts -, piemēram, GPON B+ klase pieļauj maksimālo ODN zudumu 28 dB.

Vai PLC sadalītājus var izmantot ārpus telpām?

Jā, bet iepakojumam un korpusam jābūt novērtētam āra videi. Galvenie apsvērumi ietver darbības temperatūras diapazonu (no -40 grādiem līdz +85 grādiem lielākajai daļai rūpnieciskās -pakāpes PLC sadalītāju), aizsardzību pret iekļūšanu (IP65 vai augstāku korpusu) un kabeļu apvalku UV izturību. Āra skapjos izvietotajiem sadalītājiem jāatbilst Telcordia GR-1209 un GR-1221 noteiktajām vides un mehāniskās pārbaudes prasībām. Norādījumus par āra šķiedru infrastruktūru skatietiekštelpu un āra šķiedru kabeļu uzstādīšanas rokasgrāmata.

Kāda ir atšķirība starp 1xN un 2xN PLC sadalītāju?

1xN sadalītājam ir viena ieeja un N izejas. 2xN sadalītājam ir divas ieejas, kas nodrošina ceļa dublēšanu -, ja viena ievades šķiedra neizdodas, otrā ieeja var turpināt barot izejas. 2xN konfigurācijas parasti tiek izmantotas operatora-pakāpes tīklos, kur šķiedras ceļu aizsardzība ir norādīta ODN līmenī.

Kā PLC sadalītājs atšķiras no aoptiskās šķiedras savienotājs?

PLC sadalītājs ir paredzēts, lai sadalītu vienu ieejas signālu vairākās izejās (sadale no viena-pret-daudziem). Optiskās šķiedras savienotājs var apvienot signālus no vairākām ieejām vienā izejā vai sadalīt abos virzienos. Praksē termini dažkārt tiek lietoti aizvietojami attiecībā uz 1x2 vai 2x2 ierīcēm, bet PON izplatīšanai ar lielāku sadalījuma attiecību nozares standarta termins ir "PLC sadalītājs".

Nobeiguma apsvērumi

PLC sadalītājs ir mūsdienu optiskās šķiedras piekļuves tīklu pamata sastāvdaļa -, nevis tikai preču rindas vienība. Pareiza sadalījuma attiecības, pakotnes veida, savienotāja formāta un kvalitātes pakāpes izvēle tieši ietekmē tīkla veiktspēju, instalācijas efektivitāti un ilgtermiņa uzturēšanas izmaksas. Operatoriem un iepirkumu komandām, kas novērtēPLC sadalītāja iespējas, sākot no tīkla izveides un iepriekš norādītā atlases kontrolsaraksta izpilde, sasniegs labākus rezultātus, nekā izvēloties tikai cenu vai pieejamību.

Projektiem, kas ietver plašākuFTTH pasīvo komponentu iepirkums-, ieskaitot savienotājus, sprauslas, plākstera vadus un sadales kārbas - sadalītāja specifikāciju saskaņošana ar pārējo ODN materiālu sarakstu, nodrošina saderību un samazina lauka problēmu risku uzstādīšanas un nodošanas ekspluatācijā laikā.
