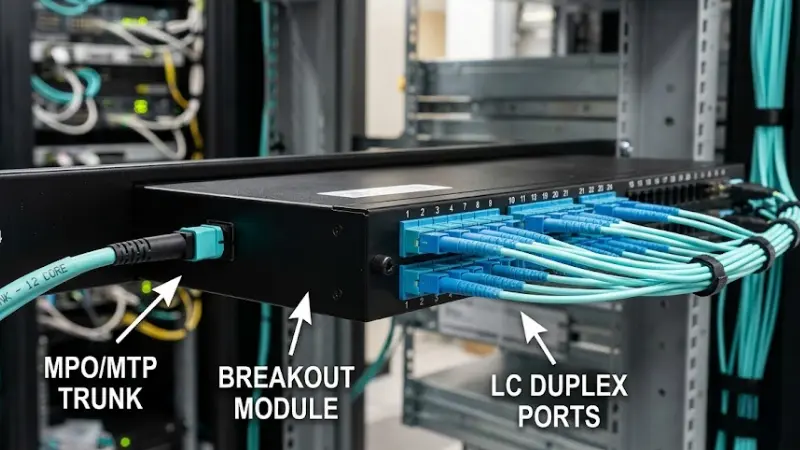

MPO sadales modulis pārveido liela{0}}blīvuma MPO vai MTP maģistrāles savienojumu atsevišķos LC vai SC portos statīva, ielāpu paneļa vai korpusa priekšpusē. Moduļa aizmugure beidzas vairāku-šķiedru maģistrāle; priekšpusē ir dupleksie vai vienpusējie adapteri, kurus jūs pielāgojat slēdžiem, raiduztvērējiem un citam aprīkojumam. Šī viena pāreja ļauj jums palaist vienu biezu mugurkaula kabeli starp statīviem, un tehniķi nekustīgi tīra, marķēti, ar aprīkojumu vērstos{4}}portus.
Šī rokasgrāmata ir paredzēta jautājumiem, kas faktiski rodas projektēšanas un iepirkuma laikā: kuru šķiedru skaitu pasūtīt, kā tiek uzturēta polaritāte visā kanālā, cik lielus zaudējumus modulis palielina jūsu budžetam un kad modulis ir nepareizs rīks. Ja masīvu stumbrus izsverat pret dupleksajām saitēm plašāk, mūsu pārskats parLC pret MTP/MPO augsta{0}}blīvuma kabeļossedz kompromisus,{0}}pirms jūs apņematies izveidot topoloģiju.
Kas patiesībā ir MPO Breakout modulis?
Vienkāršā izteiksmē anMPO vai MTP savienotājsvienā uzgali iesaiņo 8, 12, 16 vai 24 šķiedras. Breakout modulis izvēdina šīs šķiedras iekšēji un noslēdz tās uz priekšējā paneļa adapteriem, visbiežākLCdatu centriem un dažreiz SC telekomunikāciju un mantotajām rūpnīcām. Modulis parasti tiek veidots kā kasete LGX-stila nospiedumā, lai tas tiktu ievietots plauktā montējamā panelī vai šķiedras korpusā.
Funkcija ar nolūku ir šaura. Bagāžnieks paliek vietā aiz paneļa; visas ikdienas kustības, papildinājumi un izmaiņas notiek priekšpusē. Piemēram, 12-šķiedru MPO modulim ir seši LC dupleksie porti — sešas neatkarīgas saites, kuras vienā maģistrālē nes.
Kā darbojas MPO Breakout modulis?

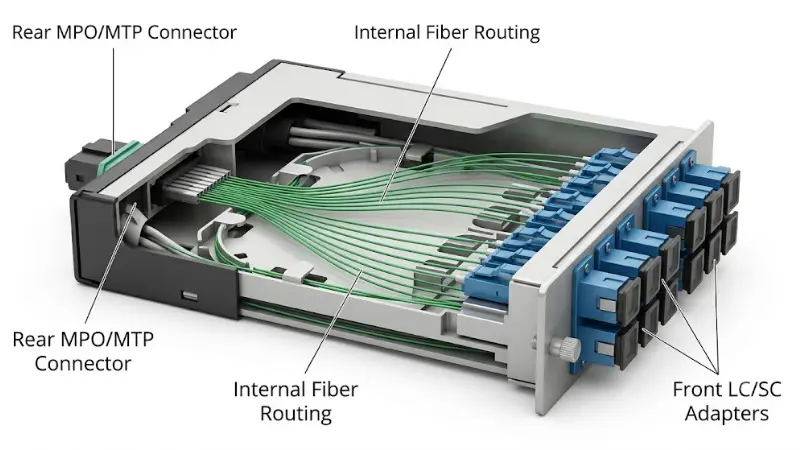

Signāla ceļš tipiskā moduļa iekšpusē ir: aizmugurēMPO/MTP maģistrāles savienotājs→ rūpnīcas -beigta iekšējā šķiedras maršrutēšana → priekšpuseLC vai SC adapteri. Iekšējā maršrutēšana nav patvaļīga. Tas nodrošina īpašu šķiedru karti un polaritāti, lai pārraidītu un saņemtu zemi pareizajās pozīcijās no viena kanāla gala uz otru.
Tāpēc modulis ir vairāk nekā šķiedru skaits. To pašu 12{2}}šķiedru MPO var pieslēgt vairākām dažādām priekšējo portu kartēm un polaritātēm, un tikai viena no tām atbilst jūsuMPO maģistrāles kabelis, jūsu duplekso ielāpu vadi un jūsu raiduztvērēji. Izvēlieties karti, kas atbilst visam kanālam, nevis modulim atsevišķi.

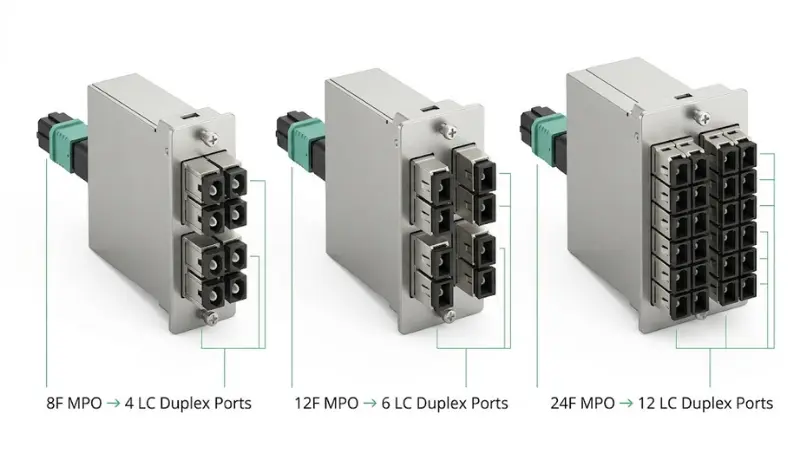

MPO Breakout moduļa konfigurācijas: 8F, 12F, 24F un MPO-to{4}}LC opcijas
Šķiedru skaits nosaka gan priekšējā-porta blīvumu, gan to, cik labi modulis sakrīt ar paralēlās-optikas raiduztvērējiem. Tālāk sniegtā kartēšana ir sākumpunkts, ko izmanto lielākā daļa projektu.
| Aizmugurējais MPO | Priekšējie porti (LC dupleksais) | Tipisks lietojums |
|---|---|---|
| 8 šķiedras | 4 LC duplekss | Saskaņo ar SR4 paralēlo optiku (4 TX + 4 RX) bez neizmantotām šķiedrām; tīrs 4 × 10 G vai 4 × 25 G izlaušanās |
| 12 šķiedras | 6 LC duplekss | Klasiskais datu{0}}centra modulis; sešas neatkarīgas dupleksās saites uz stumbra |
| 24 šķiedras | 12 LC duplekss | Augstākais blīvums uz vienu statīva vienību; bieži sastopama starp-savienojumiem un liela-skaita mugurkauliem |
Divas strukturālas izvēles atrodas papildus šķiedru skaitam. AnMPO-to-LC modulissadala masīvu uz dupleksajiem portiem, kas ir nepieciešams lielākajai daļai aprīkojuma ielāpu. AnMPO-uz-MPO (masīva) kasetiizvada stumbru nemainītā veidā, lai izveidotu paralēlas saites no gala-līdz-galam, piemēram, vietējās QSFP-uz-QSFP. Ja sajaucat abus, saglabājiet polaritātes metodi vienādu visos ceļa moduļos.
Viena detaļa, kas iedarbina SR4 dizainu: 40G un 100G SR4 raiduztvērēji izmanto astoņas šķiedras. Palaidiet tās pa 12-šķiedru MPO, un četras vidējās šķiedras ir dīkstāvē. 8 šķiedru modulis vai bagāžnieks noņem šos atkritumus, kas ir svarīgi, pērkot lielos apmēros. Iepriekš pārtrauktaMPO-uz-LC sadalījuma montāžair alternatīva, ja jums nav nepieciešams panelis{0}}montēts modulis.

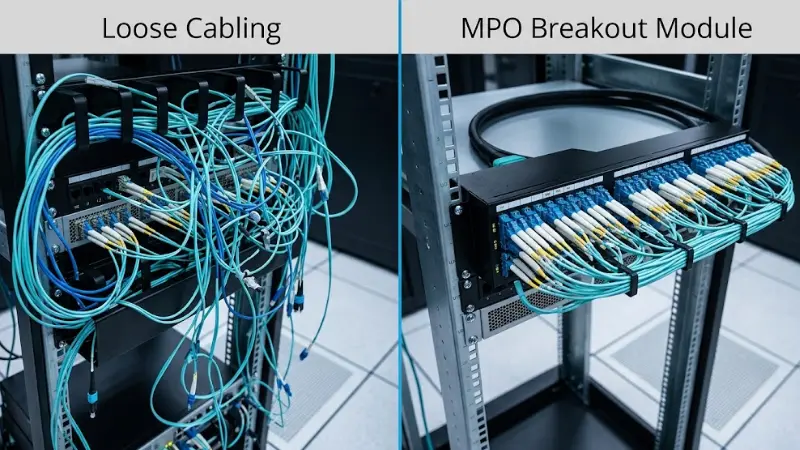

Kāpēc moduļi pārspēj vaļējus kabeļus augsta{0}}blīvuma statīvos?
Samaziniet kabeļu sastrēgumus ceļā
Viens MPO bagāžnieks aizvieto sešus vai vairākus abpusējās plākstera vadus vienā paplātē vai kanālā. 48 portu lapu slēdžu rindā tā ir atšķirība starp pārvaldāmu komplektu un nederīgu komplektu. Mazāks vadu skaits ceļā nozīmē arī labāku gaisa plūsmu un mazāk nejaušu atvienojumu apkopes laikā.
Vienkāršāka ostas identifikācija un izsekošana
Priekšējos LC adapterus var marķēt pēc porta, maģistrāles ID un galamērķa. Brīvās vēdekļkājas-nevar tikt apzīmētas kā tīras, un pēc dažiem mēnešiem, kas pavadītas dzīvā plauktā, tās visas izskatās vienādas. Ļoti blīvām LC fasādēm, mūsu piezīmes paraugsta-blīvuma LC savienotāju risinājumiiedziļināties adaptera izkārtojumā.
Aizsargājiet bagāžnieku un vienkāršojiet pārvietošanu/pievienošanu/maiņas
Mugurkaula kabeli ir grūtāk un dārgāk nomainīt nekā priekšējo vadu. Noslēdzot to moduļa aizmugurē, pastāvīgā iekārta tiek izolēta no ikdienas apstrādes, tāpēc atkārtota{1}}lāpīšana tiek veikta ar lētiem, nomaināmiem džemperiem priekšpusē.
Atbalsta 40G, 100G un 400G migrāciju
Lielāka- ātruma Ethernet lielā mērā ir atkarīga no paralēlās optikas, un pašus ātrumus nosakaIEEE 802.3 Ethernet darba grupa. Moduļi ļauj savienot masīva maģistrāli, lai samazinātu-interfeisu skaitu, pārejot no 10G-uz-40G, 25G-uz-100G vai 100G uz 400G, nepārvelkot mugurkaulu. Konkrēti 100 G korpusa kabeļu pusi skatiet mūsu ceļvedīkā izvēlēties 100G optisko šķiedru kabeļus.

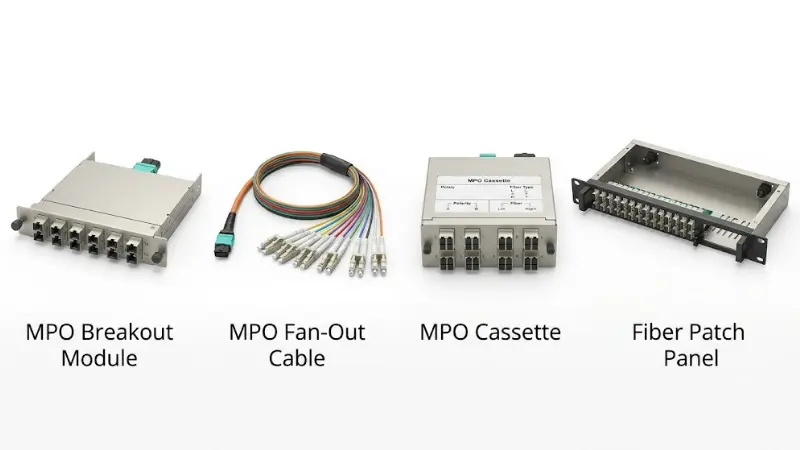

Modulis vs Breakout kabelis vs kasete vs ielāpu panelis
Šie termini katalogos pārklājas, bet apraksta dažādas lietas. Tālāk esošajā tabulā ir pievienoti izmēri, kas nosaka reālus pirkumus -, nevis tikai to, ko dara katra prece.
| Vienums | Ko tas dara | Vislabākais priekš | Spēks | Izmainīt{0}}atlaidi |
|---|---|---|---|---|
| MPO izlaušanās modulis | Aizmugurējie MPO/MTP bagāžnieka un priekšējās LC/SC adapteri fiksētā korpusā | Strukturēts, pastāvīgs plaukts vai paneļa kabeļi | Marķēšana, dokumentācija, aizsargāts bagāžnieks, ērta{0}}pielāgošana | Augstākas vienības izmaksas; jāatbilst panelim un polaritātei |
| MPO atdalīšanas (ventilatora{0}}izplūdes) kabelis | Viens MPO/MTP savienotājs ar vairākām vaļīgām LC/SC kājām | Īsas, elastīgas vai pagaidu aprīkojuma saites | Zemas izmaksas, ātri izvietojams, panelis nav nepieciešams | Grūti marķēt un maršrutēt; sastrēgumi blīvi plaukti |
| MPO kasete | Slēgta moduļu vienība, kas bieži vien ir funkcionāli identiska modulim | Moduļu ielāpu{0}}paneļu sistēmas | Slots iekšā un ārā kā vienība; pastāvīgs zaudējums | Pārdevēja/paneļa-konkrētas pēdas |
| Šķiedru plākstera panelis | Korpuss adapteriem, kasetēm vai moduļiem | Centralizēta šķiedras pārvaldība | Viena vieta, kur izbeigt un izsekot | Pievieno plauktu vienības; nepieciešama plānotā jauda |
Praktiskais noteikums no piedāvājuma pārskatīšanas: pastāvīgai darbībai no plaukta-līdz-statīvam moduli ir vieglāk dokumentēt un-pārlāpīt nekā vaļīgu ventilatoru-, tāpēc augstāka cena parasti atmaksājas ar darbu. Saglabājiet ventilatora{5}}izvades kabeli īsiem, zema-blīvuma vai pagaidu darbiem. Ja izlemjat starp sadales rāmi un paša korpusa paneli, mūsu salīdzinājumsODF pret ielāpu panelipalīdz noteikt korpusa izmēru.

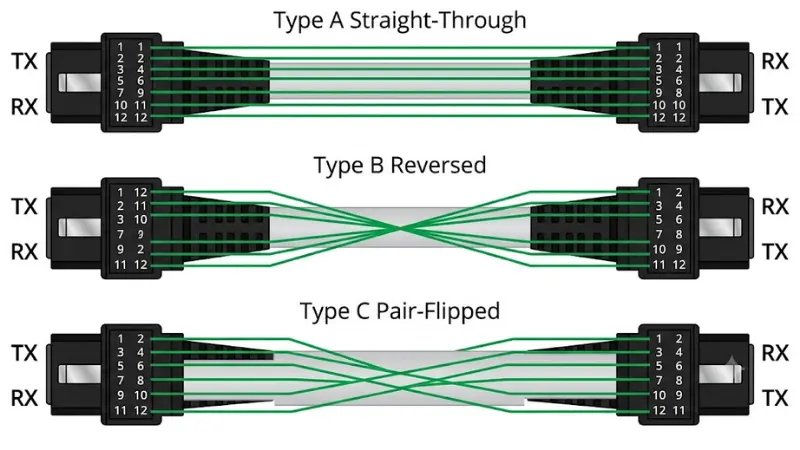

MPO polaritātes skaidrojums: A tips, B tips un C tips
Polaritāte ir vienīgais visizplatītākais iemesls, kāpēc fiziski perfekta saite atsakās šķērsot satiksmi. Tas nosaka, kā pārraide tiek izlīdzināta, lai saņemtu visā ceļā. Ar LC vai SC dupleksu jūs vienkārši pagrieziet savienotāju; ar 12 šķiedru masīvu jūs nevarat, tāpēc stumbram, adapteriem un moduļiem tas ir jāīsteno. Metodes nāk noANSI/TIA-568.3-E, kurā aprakstītas A, B un C metodes un pašreizējā redakcijā divas jaunākas universālās metodes (U1 un U2).
- Veids A (taisni{0}}caur):taustiņš-uz augšu līdz taustiņam-uz leju bagāžniekā; šķiedra 1. pozīcijā nonāk 1. pozīcijā. Vairāku-dupleksā lietošanā tai ir nepieciešams viens standarta A-līdz-B džemperis un viens A-uz-A džemperis pretējā galā.
- B tips (apgriezts):taustiņš-uz augšu līdz taustiņš-uz augšu; 1. pozīcija atbilst 12. pozīcijai. Standarta A-uz-B abpusējie džemperi abos galos. Izplatīts paralēlajai-optikai un universālo metožu pamats.
- C tips (pārī-apgriezts):blakus esošās šķiedras, kas apmainītas pa pāriem stumbra iekšpusē; standarta A-līdz-B džemperi abos galos. Izmanto galvenokārt mantotajām dupleksajām saitēm.
Neizvēlieties polaritāti no viena komponenta. Apstipriniet maģistrāles veidu, moduļa iekšējo karti un dupleksā džempera orientāciju, pēc tam saglabājiet vienu metodi konsekventi visā instalācijā. Sajaukšanas metodes vidus-kanālā ir tieši tas, kā notiek "katrs savienotājs der, bet nekas nesaista".
Kā izvēlēties MPO Breakout moduli 7 soļos?
1. Šķiedras veids: viena-režīms vai daudzmodu
Vispirms apstipriniet saiti. Daudzrežīmi OM3 un OM4 aptver īsu datu{3}}centru sasniedzamību; viens-režīms aptver ilgāku laiku un lielāko{5}}ātrdarbīgo mugurkaulu. Nekad nesajauciet šķiedru veidus vienā optiskajā saitē, ja vien visa sistēma nav tam paredzēta. Ja neesat pārliecināts, kurā pusē atrodaties, sāciet ar toviena{0}}režīms salīdzinājumā ar daudzmodu šķiedru, un īpaši vairāku režīmu klasei,OM3 pret OM4.
2. Priekšējais savienotājs: LC vai SC
LC dominē blīvajās datu{0}}centrālajās fasādēs, jo tas dubulto portu blīvumu un atbilst lielākajai daļai raiduztvērēju.SCjoprojām ir izplatīta telekomunikāciju, FTTH un vecākās iekārtās. Saskaņojiet priekšējo savienotāju ar aprīkojuma saskarni, kurā veicat ielāpu, nevis pēc ieraduma.
3. Aizmugurējais savienotājs: MPO vai MTP un tā atribūti
MTP ir augstas{0}}veiktspējas MPO-saderīgs savienotājs; abas ir masīva saskarnes, taču pirms pasūtīšanas apstipriniet precīzu prasību. Aizmugurējam savienotājam ir vairāki atribūti, kas visi ir jānorāda: MPO vai MTP, vīrišķais (piesprausts) vai sieviešu (nepiesprausts), UPC vai APC, šķiedru skaits (8/12/16/24) un standarta vai zema -zaudējumu pakāpe. Divu atspraustu vai divu piespraustu savienotāju savienošana nedarbosies, tāpēc dzimums nav obligāts. Atbilstošā paneļa{10}}puseMPO adapterisir jāsaskaņo ar šo dzimumu un galveno orientāciju.
4. Polaritātes un šķiedru kartēšana
Izmantojiet kanāla dizainu no polaritātes sadaļas iepriekš. Norādiet metodi (A, B, C vai universālu metodi) visam ceļam un pārbaudiet, vai moduļa karte to atbalsta.

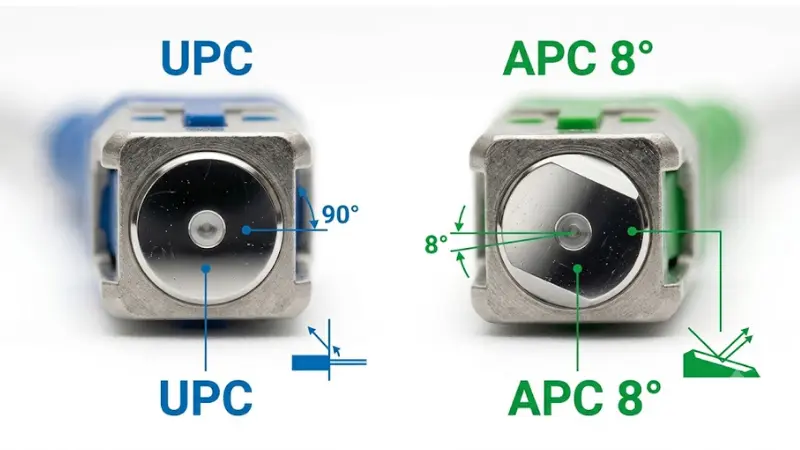

5. Gala virsma: UPC vai APC
UPC un APC nesadarbojas. UPC ir izplatīta daudzās datu{1}}centra viena režīma un vairāku režīmu saitēs; APC ar leņķisko gala virsmu tiek izmantots tur, kur ir svarīgi lieli atdeves zudumi, piemēram, PON un daudzas telekomunikāciju sistēmas. Krāsu kodējums (bieži zils UPC, zaļš APC) ir noderīgs rādītājs, bet ne garantija - pārbaudiet specifikāciju. Dziļāka argumentācija ir mūsu sadalījumāPC vs UPC vs APC pulēšana.
6. Portu skaits un formas faktors
Apstipriniet priekšējo LC/SC pieslēgvietu skaitu, aizmugurējo MPO/MTP savienotāju skaitu, LGX vai kasetes izmēru, viena- vai dubultā-platuma formātu un statīva vai sienas stiprinājuma saderību. Pareiza optiskā konstrukcija joprojām neizdodas uz lauka, ja modulis fiziski neatbilst panelim.

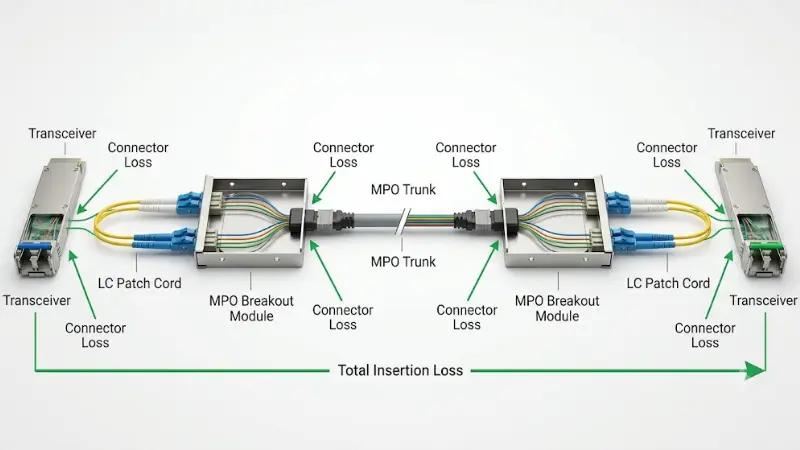

7. Ievietošanas zudums un saites budžets
Katrs savienotais pāris, savienojums un modulis patērē daļu no budžeta. Strukturēts MPO kanāls pievieno vairāk savienotu pāru nekā vienkāršs dupleksais džemperis, tāpēc starpība pazūd ātrāk, nekā cilvēki gaida. Lai to pārbaudītu, summējiet: raiduztvērēja atļautos kanālu zudumus, šķiedru vājināšanos attāluma dēļ, katru savienotāju pāri (parasti dažas desmitdaļas dB, zemāks zemu -zaudējumu pakāpei), moduļa savienotos pārus, plākstera{3}}vada zudumus un drošības rezervi. Salīdziniet kopējo summu ar raiduztvērēja norādīto kanāla ievietošanas zudumu, ko IEEE 802.3 PMD klauzulas nosaka katrai saskarnei. Ja rezerve ir ierobežota, zemu-zaudējumu modulis un augstas-kvalitātes bagāžnieks to saglabā.

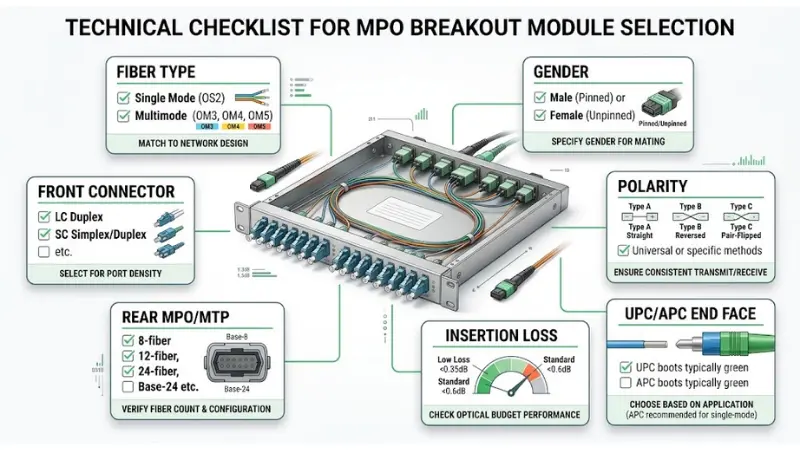

MPO Breakout moduļa specifikācijas kontrolsaraksts
Palaidiet to pirms pasūtīšanas. Katra rinda ir parametrs, kāpēc tas ir svarīgi, un kļūda, ko tā novērš.
| Prasība | Ko pārbaudīt | Kāpēc tas ir svarīgi | Bieža kļūda |
|---|---|---|---|
| Šķiedras veids | Viens{0}}režīms vai daudzrežīms (OM3/OM4) | Neatbilstoša šķiedra pārtrauc vai pasliktina saiti | SM un MM sajaukšana vienā kanālā |
| Priekšējais savienotājs | LC vai SC, duplekss vai simplekss | Jāatbilst raiduztvērēja interfeisam | SC pasūtīšana tikai{0}}LC fasādei |
| Aizmugurējais savienotājs | MPO vai MTP, šķiedru skaits | Nosaka stumbra saderību un blīvumu | Nepareizs šķiedru skaits SR4 optikai |
| Dzimums | Vīrietis (piesprausta) vai sieviete (atsprausta) | Divi vienādi{0}}dzimuma savienotāji nevar savienoties | Piespraustas-pie-piespraustas vai atspraustas-uz-atspraustas |
| Gala seja | UPC vai APC | Nav{0}}savienojams; ietekmē atdeves zudumu | Pārošanās UPC ar APC |
| Polaritāte | Metode A, B, C vai universāla | Saskaņo TX ar RX visā kanālā | Sajaukšanas metodes vidus{0}}ceļā |
| Zaudējuma pakāpe | Standarta vai zemi{0}}zaudējumi | Saglabā rezervi vairāku{0}}savienotāju saitēs | Standarta atzīme ar ierobežotu budžetu |
| Formas faktors | LGX izmērs, platums, paneļa piemērotība | Modulis ir fiziski jāinstalē | Kasete, kas neatbilst panelim |
Tipiski konfigurācijas piemēri
Tie ir reprezentatīvi, nevis izsmeļoši, taču parāda, kā šķiedru skaits un izlaušanās stils tiek saskaņots ar reālām saskarnēm.
- 40 GBASE-SR4 (QSFP+):astoņas daudzmodu šķiedras. MPO-to-LC modulis atdala maģistrāli uz LC, lai izveidotu savienojumu ar 10G portiem, vai arī masīva kasete to pārnes tieši uz citu QSFP+.
- 100 GBASE-SR4 (QSFP28):astoņas daudzmodu šķiedras, kas izdalās līdz četrām 25G saitēm. 8 šķiedru stumbrs un modulis uztur visas šķiedras aktīvas.
- 400 G viena -moda DR4:astoņas viena -moda šķiedras uz 12-šķiedru APC MPO, kas izdalās līdz četrām 100 G saitēm. Šeit ievērojiet APC prasību — UPC modulis nedarbosies šajā ceļā.
- Telekomunikāciju un ISP apkopošana:daudzas dupleksās shēmas, kas apvienotas masīva stumbros starp ODF un transportēšanas ierīcēm, kur moduļi nodrošina rāmi lasāmu.
Ja paralēlajā optikā darbojas vietējais QSFP-uz-QSFP,MTP{0}}uz-LC kaseteir paneļa -sānu daļa, kas padara pāreju gan tīru, gan dokumentējamu.
Kad neizmantot MPO Breakout moduli?
Modulis ir nepareiza izvēle tikpat bieži kā pareizā:
- Īsas, pagaidu vai laboratorijas saites.Ventilatora-izdales kabelis ir vienkāršāks un lētāks, un marķēšana mazā mērogā nav-problēma.
- Tiešs savienojums ar ierīci{0}}uz{1}}ierīci.Ja divas kastes atrodas metra attālumā viena no otras, ventilatora-izplūdes vai tiešās-piestiprināšanas mezgls pilnībā novērš paneli.
- Zema{0}}blīvuma vide.Ja ir dažas saites uz statīvu, moduļa marķējums un bagāžnieka{0}}aizsardzības priekšrocības neattaisno izmaksas vai plaukta vietu.

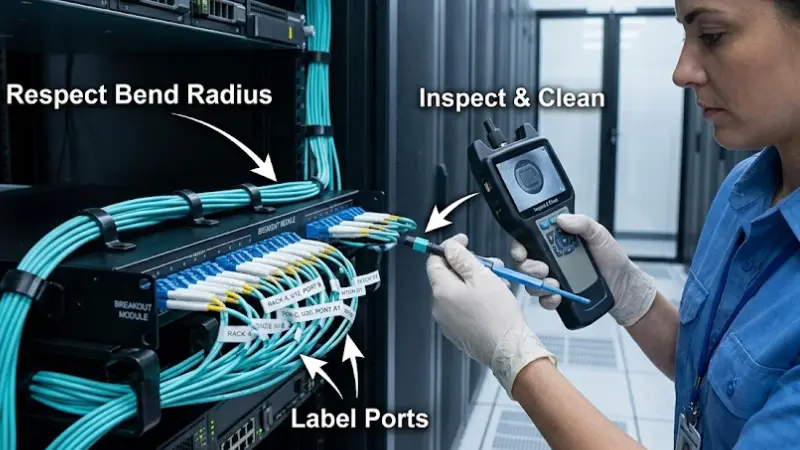

Uzstādīšanas un kabeļu pārvaldības paraugprakse
Pirms pārošanās pārbaudiet un notīriet katru gala virsmu
Piesārņojums ir galvenais šķiedru bojājumu cēlonis, un MPO uzgalī ir daudz šķiedru, ko vienlaikus netīra. Pārbaudiet un notīriet atbilstoši noteiktam standartam - atzītā atsauceIEC 61300-3-35, kas nosaka beigu{0}}sejas tīrības kritērijus, un jaunākajā izdevumā ir pievienoti īpaši norādījumi par MPO savienotājiem.
Pilnībā marķējiet abus galus
Ierakstīt moduli, paneļa pozīciju, porta numuru, maģistrāles ID un galamērķi. Pilnīgas etiķetes ir tas, kas turpmāko defektu pārvērš no stundu ilgas izsekošanas par divu-minūšu novēršanu.
Ievērojiet līkuma rādiusu
Nespiediet kabeļus šauros līkumos. Minimālā lieces rādiusa pārkāpums nekavējoties palielina vājinājumu un saīsina kabeļa kalpošanas laiku.
Atstājiet bagāžnieku mierā
Veiciet regulāru ielāpu priekšējos portos. Ikreiz, kad traucējat aizmugurējā bloka savienotāju, jūs riskējat ar putekļiem, novirzēm un papildu zaudējumiem.
Pēc uzstādīšanas pārbaudiet un dokumentējiet
Pārbaudiet ievietošanas zudumu, nepārtrauktību un polaritāti un arhivējiet kritisko saišu rezultātus. Pirmā instalēšana ir lētākais laiks, lai konstatētu polaritātes vai dzimuma kļūdu.
Problēmu novēršanas kontrolsaraksts: kad MPO saite neparādās?
Ja saite ir tumša vai kļūdaina pēc tīras instalēšanas, veiciet tālāk norādītās darbības, pirms rodas aizdomas par optiku:
- Beidziet-sejas tīrību.Atkārtoti{0}}pārbaudiet un notīriet gan MPO uzgali, gan LC/SC priekšējās virsmas.
- TX/RX un polaritāte.Apstipriniet, ka pārraide sasniedz saņemšanu no gala līdz beigām; polaritātes kļūda ir visticamākais iemesls, kad viss fiziski atbilst.
- Savienotāja dzimums.Pārbaudiet piespraustos palīgus un atspraustos aizmugurējā MPO.
- Beigu-sejas veids.Pārbaudiet, vai UPC nekur nav savienots ar APC.
- Šķiedras veids un pakāpe.Apstipriniet SM/MM konsekvenci un OM pakāpi visā bagāžniekā, modulī un džemperos.
- Saderība ar raiduztvērēju.Saskaņojiet optiku ar šķiedru, sasniedziet un novērtējiet.
- Saites budžets.Atkārtoti-pievienojiet zaudējumus; stingra robeža un malējais savienotāju pāris var jūs pārstumt.
Kas jānorāda, pieprasot cenu?
Lielāko daļu citātu kavēšanās rada trūkstošie parametri, nevis cenas. Lai vienā piegājienā iegūtu precīzu moduļa ieteikumu, nosūtiet kopā:
- Šķiedras režīms un pakāpe (SM vai MM OM3/OM4)
- Priekšējais savienotājs un skaits (LC/SC, duplekss/simplekss, portu skaits)
- MPO/MTP šķiedru skaits aizmugurē (12.8.16.24)
- MPO dzimums (vīrietis/piesprausta vai sieviete/nepiesprausta)
- Gala virsma (UPC vai APC) gan priekšpusē, gan aizmugurē
- Polaritātes metode pilnam kanālam
- Zaudējuma pakāpe (standarta vai zems{0}}zaudējums) un jebkura saite{1}}budžeta mērķis
- Moduļa izmēram un panelim/korpusam tam ir jāatbilst
- Daudzums un lietojumprogramma vai raiduztvērējs, ko tas apkalpo
Īsa kanālu diagramma atbild uz lielāko daļu no tiem uzreiz. Ar šīm detaļām jūs varatpieprasīt citātuun konfigurācija ir jāapstiprina, nevis jāuzmin.
FAQ
Vai MTP ir tas pats, kas MPO?
MTP ir īpašs augstas veiktspējas{0}}savienojums, kas izveidots uz MPO saskarnes, tāpēc tas ir saderīgs ar MPO-, taču tas ir augstākās kvalitātes variants. Iepirkumā vienmēr apstipriniet, vai projektam ir nepieciešams MPO, MTP vai kāds cits.
Kāda ir atšķirība starp MPO sadalīšanas moduli un MPO kaseti?
Parasti tie ir viens un tas pats objekts, skatoties no diviem virzieniem. "kasete" apraksta slēgto modulāro formu, kas tiek ievietota panelī; "izlaušanas modulis" apraksta MPO/MTP šķiedru sadalīšanas funkciju uz LC vai SC.
Vai vienu moduli var izmantot gan vienam{0}}režīmam, gan daudzrežīmam?
Nē. Modulis ir paredzēts vienam šķiedras tipam. Vairāku režīmu moduļa izmantošana vienā-režīmā vai otrādi nedarbosies pareizi.
Kā es varu zināt, kuru polaritāti izvēlēties?
Pārbaudiet visu kanāla - raiduztvērējus, maģistrāles, adapterus, džemperus un moduli - un saglabājiet vienu metodi konsekventi. Ja neesat pārliecināts, pirms pasūtīšanas nosūtiet savam piegādātājam saišu diagrammu.
Cik LC pieslēgvietu man dod 12 šķiedru MPO modulis?
Seši LC dupleksie porti, jo katra dupleksā saite izmanto divas šķiedras. 8 šķiedru modulis dod četrus, bet 24 šķiedru modulis dod divpadsmit.
Vai man pasūtīt vīriešu (piespraustu) vai sieviešu (nepiespraustu) MPO?
Tas ir atkarīgs no tā, ar ko modulis ir savienots: katra savienotā pāra viena puse ir jāpiesprauž, bet otra - atsprausta. Pirms pasūtīšanas apstipriniet bagāžnieka un adaptera, ar kuru tas ir savienots, dzimumu.
Kad atdalīšanas kabelis ir labāks par moduli?
Īsai, īslaicīgai, zema-blīvuma vai tiešai -ierīcei-saitei, ventilatora-vads ir vienkāršāks un lētāks. Moduļi uzvar pastāvīgos, blīvos, strukturētos braucienos, kuriem nepieciešams marķējums un bagāžnieka aizsardzība.
Vai man ir nepieciešams MPO APC, ja mani LC porti ir UPC?
Tas ir atkarīgs no saites atgriešanās-zaudējumu prasības un pārējā kanāla, nevis tikai no LC portiem. APC ir nepieciešams PON un daudziem telekomunikāciju ceļiem; konsekventi norādiet gala virsmu un nekad nesavienojiet UPC ar APC.
Vai MPO sadales moduļi ir paredzēti tikai datu centriem?
Nē. Tos izmanto arī telekomunikāciju telpās, ISP tīklos, centrālajos birojos un uzņēmumu mugurkaulos - visur, kur ir nepieciešams sakārtot un izsekot augsta-blīvuma šķiedras.
Kāda informācija man jānosūta, lai saņemtu cenu?
Šķiedru režīms un pakāpe, priekšējais savienotājs un skaits, aizmugurējo šķiedru skaits, MPO dzimums, gala virsma, polaritāte, zuduma pakāpe, moduļa izmērs, daudzums un pielietojums. Kanālu diagramma aptver lielāko daļu no tā.
Key Takeaways
MPO sadales modulis pārvērš augsta-blīvuma MPO/MTP stumbru organizētā LC vai SC ielāpā, novēršot sastrēgumus, aizsargājot mugurkaulu un atvieglojot 40G/100G/400G migrāciju. Svarīgs nav portu skaits -, bet gan šķiedras veida, savienotāja veida un dzimuma, gala virsmas, polaritātes, zudumu pakāpes un formas faktora atbilstība visā kanālā. Vispirms norādiet šos parametrus, apstipriniet tos ar saviem raiduztvērējiem un maģistrālēm, un modulis tiks instalēts vienreiz un paliks kluss.
