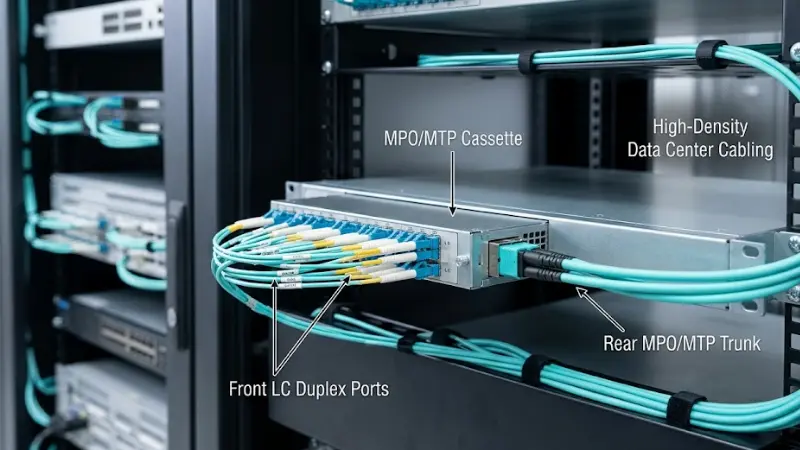

Datu centru audumi kļūst blīvāki un ātrāki. Kad skapji piepildās un saites pārvietojas no 10 G uz 40 G, 100 G un tālāk uz 400 G, atsevišķu punktu -līdz-duplekso džemperu palaišana pārtrauc mērogošanu -, ceļi tiek aizpildīti, marķējums sabojājas, un katra kustība vai pievienošana kļūst par medībām, izmantojot brīvu vadu saišķi. Šī ir problēma, lai atrisinātu MPO/MTP kasete.
MPO/MTP kasete aizņem daudz-šķiedru-skaita masīva maģistrāli un sadala to pazīstamajos LC vai SC portos, kuriem faktiski tiek pievienoti jūsu slēdži un serveri. Labi paveikts tas nodrošina augsta-blīvuma ielāpu, kas ir ātri instalējams, paredzams uzturēšanai un gatavs migrēšanai. Šajā rokasgrāmatā ir paskaidrots, kas ir šie moduļi, kādi veidi un konfigurācijas būs redzami, kā darbojas polaritāte, kur tie ir piemēroti un kā tos izvēlēties, nepasūtot nepareizo daļu. Ja jūs joprojām sverat masīva savienotājus pret dupleksu, mūsu pārskats parLC pret MTP/MPO augsta{0}}blīvuma konstrukcijāsir noderīgs pavadonis.

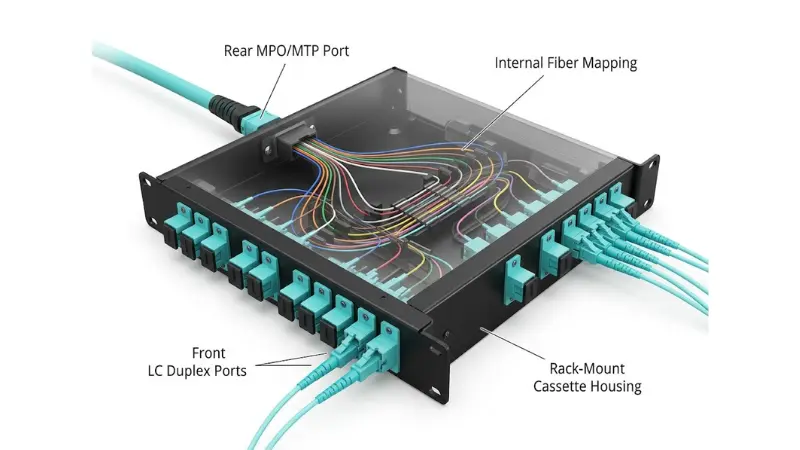

Kas ir MPO/MTP kasete?
MPO/MTP kasete ir iepriekš-izslēdzams, statīvā{1}}montējams šķiedras modulis. Aizmugurē ir viens vai vairāki MPO/MTP masīva adapteri - maģistrāles interfeiss -, un priekšpusē ir virkne LC (parasti duplekso) vai SC adapteru lāpīšanai. Korpusa iekšpusē īsa lente vai furkācija iezīmē katru šķiedras pozīciju masīvā ar noteiktu priekšējo -sānu portu.
Šī iekšējā kartēšana ir visa būtība: tā tiek fiksēta rūpnīcā un pārbaudīta pirms nosūtīšanas, tāpēc attiecības starp aizmugurējā bloka pozīcijām un priekšējiem portiem ir paredzamas. Šī paredzamība ir arī iemesls, kāpēc polaritāte (apskatīta tālāk) ir jāplāno kā sistēma, nevis jānosaka uz vietas. Parastā izkārtojumā aizmugurējam MPO/MTP pieslēgvietai ir augsts-šķiedru-skaitlis, bet priekšējie LC vai SC porti nodrošina aprīkojumam tīru standarta interfeisu.

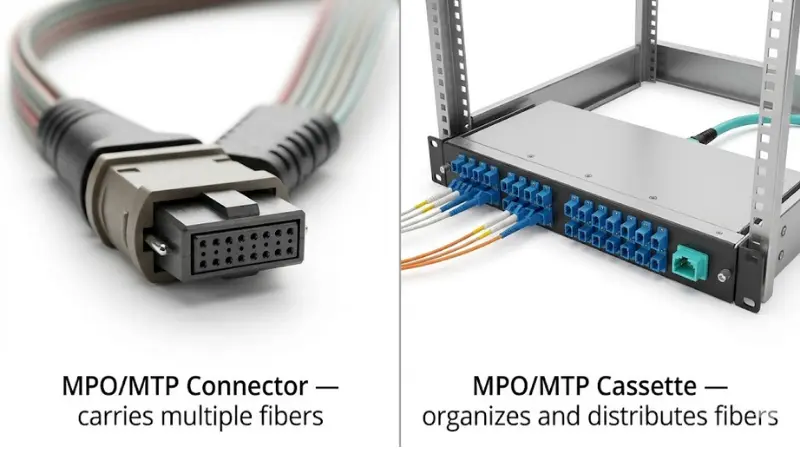

MPO/MTP savienotājs pret MPO/MTP kasete
Šie divi termini tiek lietoti brīvi, taču tie nav viens un tas pats.
AnMPO savienotājs(Multi{0}}fiber Push-On) ir pats savienotājs: viens korpuss, kas satur vairākas šķiedras precīzā MT uzgalī ar vadošajām tapām, kas nosaka vīrišķo (piesprausto) vai sievišķo (nepiesprausto) saskarni. MTP ir reģistrēta, lielākas{3}}pielaides MPO savienotāja versija no US Conec; saskaņā arUS Conec FAQ, MTP zīmols ir izstrādāts tā, lai uzlabotu optisko un mehānisko veiktspēju, vienlaikus saglabājot standartiem-atbilstošu MPO. Abus definē tie paši savietojamības standarti - IEC 61754-7 un TIA-604-5 (FOCIS 5), kāFluke Networks apkopo- tāpēc visi MTP savienotāji ir MPO savienotāji, bet ne katrs MPO ir MTP.
Kasete ir iebūvēts modulis, kurā ir savienotājs, kā arī iekšējās šķiedras maršrutēšana un priekšējie adaptera porti. Vienkārši sakot: savienotājs nes šķiedras, bet kasete tās organizē un sadala paneļa vai korpusa iekšpusē.

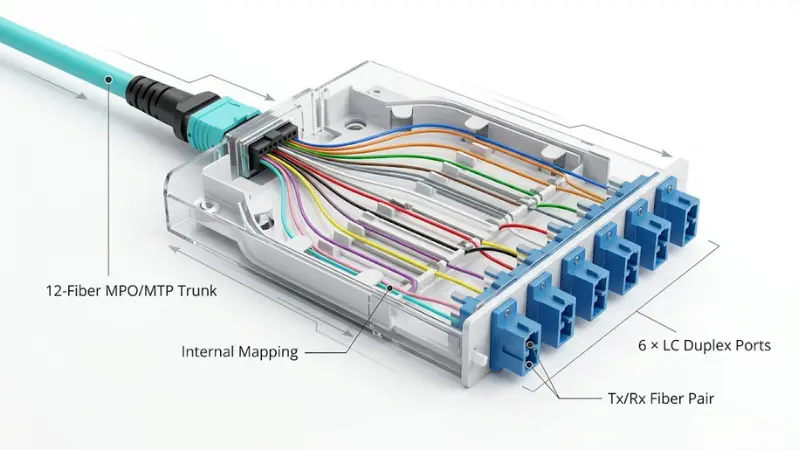

Kā darbojas MPO/MTP kasete? 12-šķiedru piemērs?
Parastajai kasetei ir divas puses: MPO/MTP ports aizmugurēMPO/MTP maģistrāles kabelis, un LC vai SC pieslēgvietas priekšpusē plākstera vadiem.
Paņemiet 12{2}}šķiedru MPO bagāžnieku, kas atrodas aizmugurē. Katrs priekšējais LC ports ir duplekss - divas šķiedras, viena pārraida un viena saņem. Tātad divpadsmit šķiedras tiek kartētas uz sešiem LC dupleksajiem portiem (divpadsmit simpleksa pozīcijas). Pēc tam tehniķis izmanto standarta LC dupleksos džemperus, lai sasniegtu slēdžus, serverus vai citu paneli. Mugurkauls paliek kompakts kā viena masīva stumbrs, savukārt priekšpuse paliek elastīga un viegli aizlāpījama. Ja dupleksa koncepcija ir jauna, skatiet atšķirību starpduplekss un simpleksssavienojumiem.
Izplatītākie MPO/MTP kasešu veidi
"Kasete" ir kategorija, nevis atsevišķa daļa. Pirms norādāt vienu, izlemiet, kur atrodas katra no šīm asīm:
- Priekšējais interfeiss:MPO/MTP-uz-LC (līdz šim visizplatītākais datu centros) vai MPO/MTP-to-SC dažām uzņēmumu, telekomunikāciju un mantotajām vidēm.
- Šķiedru skaits:8-šķiedru, 12 šķiedru un 24 šķiedru ir standarta, un 16 šķiedru parādās 400 G/800 G paralēlajai optikai{6}}šķiedru kasetēm, kas dabiski sakrīt ar četru joslu paralēlajiem raiduztvērējiem, savukārt 12 šķiedru ir darba zirgs, kas nodrošina LC dupleksu līdz sešiem. Tipisks 8 šķiedru konstrukcijas lietojums8-šķiedru MTP-uz LC komplektibagāžnieka pusē.
- Šķiedras režīms:daudzrežīmu (OM3, OM4, OM5) īsai datu centra sasniedzamībai vai viens-režīms (OS2) ilgākiem braucieniem un lielāka{5}}ātruma ceļvežiem. Kasetes, bagāžnieka un plākstera vadiem ir jābūt vienā režīmā.
- Polaritātes veids:Veids A, B, C vai kāds no jaunākajiem universālajiem veidiem - tam ir jāatbilst pārējam kanālam.
- Ievietošanas{0}}zaudējuma pakāpe:standarta un zemu{0}}zaudējumu (dažkārt sauktu par "elite") komponentiem, kas ir vissvarīgākie, ja saites budžets ir ierobežots.

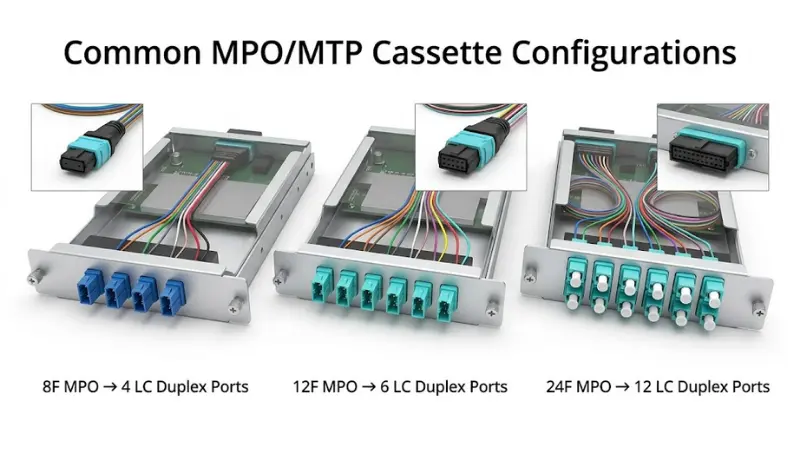

Tipiskas MPO/MTP kasešu konfigurācijas
Lielākajai daļai reālās pasaules{0}}kasešu ir dažas standarta izlaides. Saskaņojot vienu ar savu raiduztvērēju un portu skaitu, jūs varat izvairīties no pārsteigumiem instalēšanas laikā.
| Aizmugure (bagāžnieka puse) | Iekšējā kartēšana | Priekšpuse (aprīkojuma pusē) | Tipisks lietojums |
|---|---|---|---|
| 1 × 12 šķiedru MPO | 12 šķiedras → 6 dupleksi | 6 × LC duplekss | 10G LC aprīkojums, izmantojot 12 šķiedru mugurkaulu |
| 2 × 12 šķiedru MPO | 24 šķiedras → 12 dupleksi | 12 × LC duplekss | Lielāks blīvums vienā 1U modulī |
| 1 × 24 šķiedru MPO | 24 šķiedras → 12 dupleksi | 12 × LC duplekss | Mazāk stumbru, blīvāks mugurkauls |
| 1 × 8 šķiedru MPO | 8 šķiedras → 4 dupleksi | 4 × LC duplekss | 8 šķiedru paralēlās optikas izjaukšana (piemēram, SR4 tipa saites) |
Betona daudzmodu konstrukcijai a12 šķiedru OM4 MTP kaseteir kopīgs sākumpunkts pirmajai iepriekšminētajai konfigurācijai.

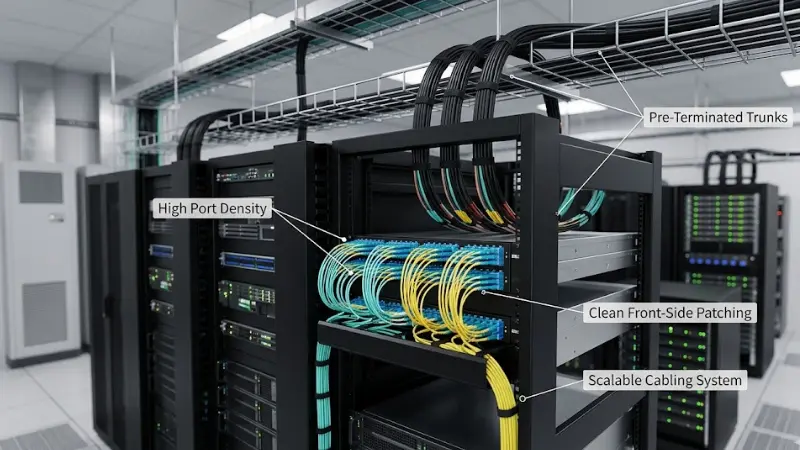

Kāpēc datu centros tiek izmantotas MPO/MTP kasetes?
Augsts portu blīvums mazākā plaukta vietā
Viens 24-šķiedru masīva stumbrs aizstāj atsevišķu duplekso vadu kopumu, un 1U kasete var nodrošināt divpadsmit LC dupleksos portus. Jūs vadāt-augsta{4}}šķiedru daudzuma stumbrus pa galveno ceļu un izlaužat tos netālu no aprīkojuma, kas atbrīvo vietu skapjos, paplātēs un kanālos, kur tās ir vismazāk.
Ātrāka, paredzamāka izvietošana
Kasetes tiek savienotas pārī ar rūpnīcā{0}}izbeigtām, rūpnīcā-pārbaudītām maģistrālēm, tāpēc lielākā daļa savienotāju darba tiek veikta pirms piegādes. Uz vietas darbs kļūst par "novietojiet bagāžnieku, uzstādiet kaseti, aizlāpiet priekšpusi" - daudz mazāk lauka savienošanas vai pārtraukšanas, kas padara saspringtos projektu grafikus reālus.
Vienkāršākas kustības, pievienošana un izmaiņas
Tā kā priekšējā ielāpa puse ir atdalīta no mugurkaula, tehniķi var atkārtoti{0}}pielāgot portus, netraucējot maģistrāles infrastruktūrai. Iekārtai, kas regulāri pārkārto statīvus un savienojumus, šī atdalīšana samazina nesaistīta savienojuma izslēgšanas risku maiņas laikā.
Strukturēts migrācijas ceļš uz 40G, 100G un tālāk
Ar masīvu{0}}balstīti kabeļi ir paralēlās optikas pamatā, tāpēc kasešu sistēma saglabā iekārtu modulāru, pieaugot ātrumam. Tomēr tas nenotiek automātiski: tas, vai konkrētā kasete atbalsta turpmāko saiti, ir atkarīgs no šķiedras veida, polaritātes, šķiedru skaita un zudumu budžeta. Labi-plānota sistēma nodrošina brīvību; zem-norādītais nav.

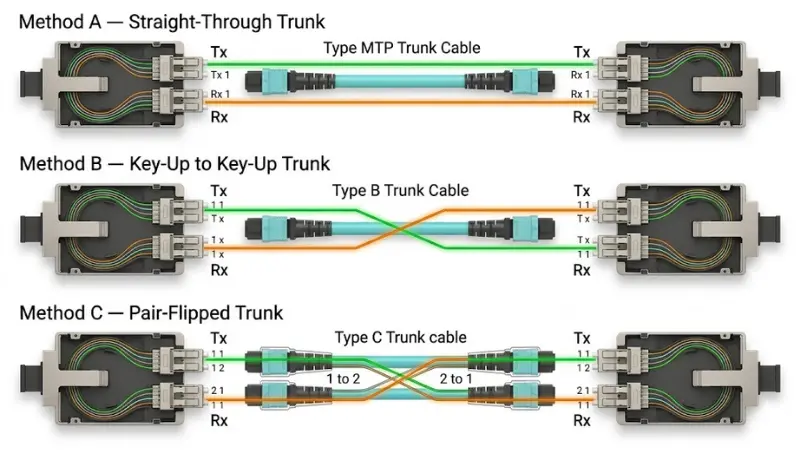

MPO/MTP kasetes polaritāte: A, B un C metode
Polaritāte ir vienīgais faktors, kas, visticamāk, pārvērš tīru{0}}izskatu instalāciju par nederīgu saiti, tāpēc tā ir pelnījusi vairāk nekā vienu-rindiņu brīdinājumu.
Polaritāte vienkārši nozīmē, ka katrai pārraides šķiedrai (Tx) ir jāsasniedz uztveršanas šķiedra (Rx) tālākajā galā. Vienkāršā dupleksā LC saitē krustojums notiek dupleksā plākstera vada iekšpusē. Masīva sistēmā krustojums var notikt bagāžniekā, kasetē vai plākstera vadā -, tāpēc tas ir jāpārvalda visā kanālā kā viens dizains. Standartā TIA-568 ir noteiktas trīs metodes, kas balstītas uz A, B un C tipa kabeļiem, un 2022. gada redakcijā (TIA-568.3-E) tika pievienotas divas "universālas" metodes (U1 un U2), lai vienkāršotu masīva lietojumprogrammas.Fluke Networks skaidro.
- A metodeizmanto taisnu-caurlaidni (atslēga-no augšas līdz taustiņam-uz leju) ar krustojumu, kas tiek apstrādāts plākstera vados -, tāpēc vienā galā ir nepieciešams viens ielāpu vadu tips, bet otrā galā cits. Šī jauktā-vada prasība ir biežs pasūtīšanas kļūdu avots.
- B metodeizmanto taustiņu-līdz taustiņam-augšup bagāžniekā un vienu plākstera vadu. Tā vienkāršība padara to populāru paralēlās optikas jomā, lai gan jums joprojām ir jāapstiprina gala-sejas veids (UPC pret APC) un viena{4}režīma informācija, pirms to standartizēt.
- C metodeapgriež šķiedru pārus bagāžniekā. Tas ir visretāk sastopamais un vissarežģītākais izsekojamais.
Praktiskais noteikums: izvēlieties vienu metodi un saglabājiet bagāžnieka, kasetes un plākstera vadu atbilstību tai. Jautājiet piegādātājam, kuram polaritātes tipam ir izgatavota kasete, un pieprasiet elektroinstalācijas shēmu, pēc tam pārbaudiet faktisko kartēšanu, salīdzinot ar šķiedras karti vai rūpnīcas testa ziņojumu, nevis pieņemot. Lai šos kompromisus-izrunātu vienkāršā valodā, šisreālā{0}}pasaules skatījums uz MPO/MTP šķiedruir vērts izlasīt pirms pasūtīšanas.
Kur tiek izmantotas MPO/MTP kasetes?
Pārslēdzieties-uz-patch-paneli un strukturētu kabeļu ierīkošanu
Kasetes tiek montētas šķiedru plāksteru paneļos, lai izveidotu sakārtotus savienojumus starp slēdžiem un strukturēto kabeļu sistēmu - priekšējie LC pieslēgvietas ērtai lāpīšanai, MPO/MTP maģistrāles aizmugurē. Šī ir ikdienas loma-rindas beigu un-rindas-vidus noformējumā.
Mugurkaula un maģistrāles kabeļi starp zonām
Lielākās iekārtās masīvu maģistrāles savieno galvenās, horizontālās un aprīkojuma sadales zonas (MDA, HDA, EDA), un kasetes sadala šīs maģistrāles šķiedras izmantojamos portos katrā zonā. AnOM3 12-šķiedras MPO bagāžnieksir tipisks mugurkaula elements, kas baro šos izlaušanos.
10 G-uz 40 G/100 G migrācija
Daudzos tīklos mūsdienās tiek labots LC 10G, taču nepieciešams ceļš uz 40G vai 100G. Kasetes tagad savieno augsta-blīvuma maģistrāli ar LC-bāzētām iekārtām, vienlaikus saglabājot iekārtas pielāgojamību, kas ir viens no iemesliem, kāpēc masīvu kabeļu funkcijas ir tik ļoti svarīgaskā izvēlēties 100G šķiedras kabeļus.
Uzņēmuma serveru telpas, telekomunikāciju telpas un malas vietnes
Šie moduļi ir paredzēti ne tikai hiperskalām. Uzņēmuma serveru telpas, telekomunikāciju skapji un augsta-blīvuma malu skapji ir noderīgi, ja telpai, organizācijai un izvietošanas ātrumam ir nozīme.
MPO/MTP kasete vs MPO adaptera panelis vs Breakout kabelis
Trīs produkti atrisina problēmas, kas pārklājas, un nepareiza izvēle ir izplatīta izvēles kļūda.
| Opcija | Ko tas dara | Vislabāk, kad | Izmainīt{0}}atlaidi |
|---|---|---|---|
| MPO/MTP kasete | Ievietots modulis; aizmugures bloks → priekšējais LC/SC ar definētu, pārbaudītu kartējumu | Jums ir nepieciešams pārvaldīts, maināms LC ielāps no masīva mugurkaula | Augstākas izmaksas par vienu ostu |
| MPO/MTP adaptera panelis | MPO-uz-MPO starpsienu caurlaide-; nav izlaušanās | Aprīkojums ir MPO{0}}vietējais un labots masīvs-uz{2}}masīvs | Nav LC izlaušanās; nepieciešamas MPO ielāpu auklas |
| Breakout/ventil{0}}kabelis | Masīvs vienā galā, vairākas LC kājas otrā; neizmitināts | Īsi, fiksēti -punktam{1}}izrāvieni | Brīvās kājas ir grūtāk pārvaldīt un nomainīt |
Ja jūsu slēdži atklāj masīva portus, anMPO/MTP adaptera panelisvar būt viss, kas jums nepieciešams. Fiksētai darbībai, kurā ievietots modulis ir pārspīlēts, anMPO{0}}uz-LC pārtraukuma kabelisir vienkāršākā izvēle.
MPO/MTP kasete salīdzinājumā ar tradicionālo duplekso kabeļu
Tradicionālie abpusējie kabeļi ir lieliski piemēroti mazām sistēmām. Pieaugot saišu skaitam, atsevišķas vadu darbības kļūst grūti izsekot un pārvaldīt -, kas ir vieta, kur savu vietu iegūst kasešu pieeja.
| Vienums | Tradicionālie abpusējie kabeļi | MPO/MTP kasešu sistēma |
|---|---|---|
| Kabeļu blīvums | Nolaist | Augstāks |
| Uzstādīšanas ātrums | Lēnāk lielos darbos | Ātrāk ar iepriekš{0}}izbeigtiem stumbriem |
| Apkope | Vairāk atsevišķu vadu izsekot | Priekšpuses-lāpojums, mugurkauls neskarts |
| Vislabākais priekš | Dažas fiksētas saites | Augsta-blīvuma, modulāra vide |
| Ierobežojums | Grūti mērogojams un pārvaldāms, ja tas ir blīvs | Augstākas -porta izmaksas; polaritāte ir jāplāno |
| Tipisks projekta lielums | Mazas istabas, daži kabineti | Datu centri un lielu uzņēmumu būves |
Kā izvēlēties pareizo MPO/MTP kaseti?
Portu skaitīšana ir vienkāršākā daļa. Kasetei ir jāatbilst arī kabeļu dizainam, aprīkojuma saskarnei un veiktspējas budžetam.
1. Šķiedras veids un pakāpe
OM3 un OM4 daudzrežīmi nodrošina īsu sasniedzamību, kas tipiska datu centra iekšienē - no desmitiem metru līdz pat dažiem simtiem atkarībā no ātruma -, savukārt OS2 vienreizējais-režīms nodrošina ilgāku darbību un nodrošina vislielāko vietu lielāka-ātruma ceļvežiem. Glabājiet viena veida kasetes, bagāžnieka un plākstera vadus. Ja izlemjat starp atzīmēm, salīdzinietOM3 pret OM4 daudzmodu šķiedru, un nosveriet daudzrežīmu un vienu{0}}režīmu mūsu ceļvedīvienmoda-un daudzmodu šķiedras.
2. Šķiedru skaits
Izvēlieties 8-šķiedru, ja izdalāt četru-joslu paralēlo optiku, 12-šķiedru parastajai sešu duplekso izdalīšanai un 24 šķiedru, ja vēlaties maksimālu blīvumu un mazāk stumbru. Izšķirošās ievades ir jūsu raiduztvērēja joslu skaits, nepieciešamo duplekso portu skaits un jūsu izaugsmes plāns — nevis noklusējuma skaitlis.
3. Priekšējais interfeiss
LC duplekss ir standarts, jo LC dominē slēdžos, serveros un raiduztvērējos; SC joprojām parādās dažos uzņēmumu un mantotos rīkos. Pirms pasūtīšanas apstipriniet aprīkojuma pusi un krājumu saskaņošanuLC dupleksa plākstera vadi.
4. Polaritātes metode
Laicīgi izvēlieties A, B, C vai universālu, pēc tam norādiet atbilstošo kaseti, bagāžnieku un vadus. Iegūstiet vadu shēmu rakstiski.
5. Dzimums un piespraušana
MPO/MTP savienotāji ir piesprausti (vīrietis) vai atsprausti (sieviete), un savienojums pareizi savienojas tikai starp pretējo dzimumu pārstāvjiem. Plānošanas laikā bloķējiet kasetes un bagāžnieka dzimumu - uz vietas atklāta neatbilstība nozīmē aizkavētu instalēšanu, nevis ātru apmaiņu.
6. Ievietošanas zudums un saites zuduma budžets
Katrs savienotais pāris palielina zaudējumus, un kasetē ir savs savienotāju interfeiss, tāpēc tas ir jāieskaita kanāla budžetā -, nevis jāuzskata par "bezmaksas". Ātrgaitas-vairākrežīmu kanāli, piemēram, 40GBASE-SR4 un 100GBASE-SR4 darbojas ar ierobežotu kopējo budžetu, bieži vien tikai pāris decibeli visā saitē, tāpēc katrs savienotāju pāris ir svarīgs. Ja budžets ir ierobežots, izvēlieties komponentus ar zemiem{10}}zaudējumiem un pārbaudiet visu kanālu atbilstību raiduztvērēja specifikācijām.
7. Korpusa un paneļu saderība
Kasetes ir montējamas statīvā{0}}montējamos korpusos un ielāpu paneļos, parasti 1U vai 4U, ar bīdāmu vai fiksētu dizainu. Ne katra kasete ir piemērota visiem korpusiem, - apstipriniet izmēru, montāžas veidu un daļu{5}}līmeņa saderību. Ja jūs joprojām izvēlaties pašu korpusu, šis salīdzinājumsšķiedru plākstera paneļi un ODFpalīdz.
Ātrs priekšatlases{0}}kontrolsaraksts:
- Šķiedras veids un pakāpe fiksēta pāri kasetēm, bagāžniekam un auklām
- Šķiedru skaits atbilst raiduztvērēja joslām un portu vajadzībām
- Priekšējā saskarne (LC vai SC) ir apstiprināta pret aprīkojumu
- Viena polaritātes metode ar vadu shēmu failā
- Dzimums un piespraušana tika atrisināta projektēšanas stadijā
- Kanāla zuduma budžets, kas aprēķināts atbilstoši raiduztvērēja specifikācijai
- Korpusa saderība pārbaudīta ar daļas numuru
Biežākās kļūdas, no kurām jāizvairās
Pasūtīšana pirms polaritātes apstiprināšanas
Risks:saites, kas nav izgaismotas, neskatoties uz to, ka katrs komponents ir fiziski pievienots, kā arī{0}}pārsūtīšana un pārstrāde.Profilakse:norādiet polaritātes metodi un pieprasiet elektroinstalācijas shēmu, pirms pirkuma pasūtījums iziet.
Šķiedru veidu vai šķiru sajaukšana vienā kanālā
Risks:pārmērīgs zudums vai -ne-noteikts kanāls, ja tiek apvienoti OM3, OM4 un OS2 komponenti.Profilakse:norādiet kaseti, bagāžnieku un vadus kā vienu saskaņotu komplektu.
Neņemot vērā saites zaudēšanas budžetu
Risks:kārtīga{0}}izskata sistēma, kas neizdodas lielā ātrumā, jo kopējais ievietošanas zudums ir pārāk liels.Profilakse:saskaitiet visu kanālu un salīdziniet to ar raiduztvērēja budžetu, īpaši 40G un 100G.
Dzimuma vai piespraušanas neatbilstība
Risks:savienotāji, kas netiks savienoti, un instalācija, kas apstājas.Profilakse:slēdzenes kasete un bagāžnieka dzimums projektēšanas laikā, nevis kabeļu savienošanas laikā.
Pērkot tikai par vienības cenu
Risks:nekonsekvents ievietošanas zudums, trūkst testa datu un neskaidra polaritāte no lētākajām daļām.Profilakse:datu centram ir nepieciešama datu lapa un rūpnīcas pārbaudes ziņojums, kā arī vērtību konsekvence salīdzinājumā ar zemāko rindas vienību -, atkārtojama veiktspēja ir ietaupījums, kas ir svarīgs.
Kad lietot - un kad nelietot - MPO/MTP kasetes?
Kasetes ir lieliska izvēle, ja:
- Projektam ir nepieciešama augsta{0}}blīvuma šķiedru lāpīšana
- Instalēšanas laika grafiks ir ierobežots, un lauka pārtraukšanas laiks ir ierobežots
- Ražotnē tiek izmantoti strukturēti kabeļi ar stumbriem un plāksteru paneļiem
- Nākotnē gaidāma ātruma migrācija
- Pārvietošanās, pievienošana un izmaiņas notiek bieži, un tām ir jābūt vienkāršam
Tie var būt pārspīlēti, ja:
- Jums ir tikai nedaudzas fiksētās saites - abpusējie džemperi ir vienkāršāki un lētāki
- Aprīkojums ir MPO-native un patched masīvs-uz-masīvs - var pietikt ar adaptera paneli
- Kanālam ir ārkārtīgi ierobežots zaudējumu budžets, un daudzi savienotāju pāri - mazāk savienoto saskarņu var darboties labāk
Jautājumi, kas jāuzdod piegādātājam pirms pasūtīšanas
- Aizmugurējais savienotājs: MPO vai MTP zīmols, kāds šķiedru skaits un kāds dzimums (piesprausta vai atsprausta)?
- Gala-sejas veids: UPC vai APC? (Viena-režīms parasti ir APC.)
- Priekšējā puse: LC vai SC, cik duplekso portu?
- Šķiedras veids un pakāpe: OM3, OM4, OM5 vai OS2 un standarta vai zemi{4}}zaudējumi?
- Polaritāte: A, B, C tips vai universāls, ar elektroinstalācijas shēmu?
- Ievietošanas-zaudēšanas/atgriešanās-zaudējuma pakāpe un rūpnīcas pārbaudes ziņojums katrai kasetei?
- Korpusa saderība un atbilstošie detaļu numuri?
- Marķēšana, pielāgotas konfigurācijas, minimālais pasūtījuma daudzums un izpildes laiks lielapjoma piegādei?
Bieži uzdotie jautājumi
Kāda ir atšķirība starp MPO kaseti un MTP kaseti?
Kasete ir tāda paša veida modulis; atšķirība ir savienotāja zīmols tajā. MTP ir ASV Conec reģistrēta, augstākas veiktspējas -MPO savienotāja versija, kas pilnībā atbilst MPO standartiem. MTP kasete ir MPO kasete, kas veidota ar MTP-zīmola savienotājiem.
Cik LC pieslēgvietu nodrošina 12 šķiedru MPO kasete?
Seši LC dupleksie porti - divpadsmit vienpusējas pozīcijas. Katrs dupleksais ports izmanto divas šķiedras (viena pārraida, viena uztveršana), tāpēc divpadsmit šķiedras tiek kartētas uz sešiem dupleksajiem portiem.
Kāda ir atšķirība starp MPO kaseti un MPO adaptera paneli?
Kasete sadala masīva maģistrāli uz LC (vai SC) portiem, izmantojot iekšēju, definētu kartēšanu. Adaptera panelis ir MPO-uz-MPO starpsienu caurlaide-bez izlaušanās -, kuru abās pusēs jūs salabojat masīvu-uz-masīvu.
Vai man ir nepieciešama maza{0}}zaudējuma MPO kasete 40 G vai 100 G?
Bieži, jā. Ātrgaitas-vairākrežīmu kanāliem ir ierobežots ievietošanas-zaudējumu budžets, un katrs savienoto savienotāju pāris to izmanto. Ja jūsu kanālam ir vairāki savienojuma punkti vai tas darbojas tuvu attāluma ierobežojumam, zemu-zaudējumu komponenti palīdz nodrošināt, lai saite atbilstu raiduztvērēja specifikācijām.
Kā izvairīties no MPO polaritātes neatbilstības?
Izvēlieties vienu polaritātes metodi, saglabājiet maģistrāles, kasetes un plākstera vadu atbilstību tai, iegūstiet elektroinstalācijas shēmu no piegādātāja un pārbaudiet kartējumu, izmantojot šķiedru karti vai testa ziņojumu, nevis pieņemot to.
Vai es varu sajaukt OM3 un OM4 šķiedru vienā saitē?
Gaisma pāries, bet jūs zaudēsiet veiktspēju un sasniegsiet garantijas, kas nāk no vienota kanāla, un rezultāts var izkrist no specifikācijas pie lielāka ātruma. Norādiet vienu šķiedras veidu katram kanālam visā kasetē, stumbrā un vados.
Key Takeaways
MPO/MTP kasete ir praktisks tilts starp masīva mugurkaulu un LC vai SC portiem, ko izmanto jūsu aprīkojums -, tā nodrošina blīvumu, ātrāku izvietošanu un vienkāršākas izmaiņas, ja šķiedras veids, skaits, polaritāte un zudumu budžets tiek plānoti kopā, nevis pieņemti.
Lai to īstenotu: vispirms kartējiet statīva izkārtojumu, saišu ātrumu, attālumus un raiduztvērēja joslu. Pēc tam nosakiet šķiedru veidu un pakāpi, šķiedru skaitu, priekšējo interfeisu un vienas polaritātes metodi, pēc tam pasūtiet kaseti, maģistrāles un plākstera vadus kā vienu saskaņotu sistēmu - un pieprasiet testa ziņojumus pirms lielapjoma pasūtījuma nosūtīšanas.
