MPO-12 šķiedras kabeļa rokasgrāmata: lietojumi, polaritāte, MPO-8 pret LC

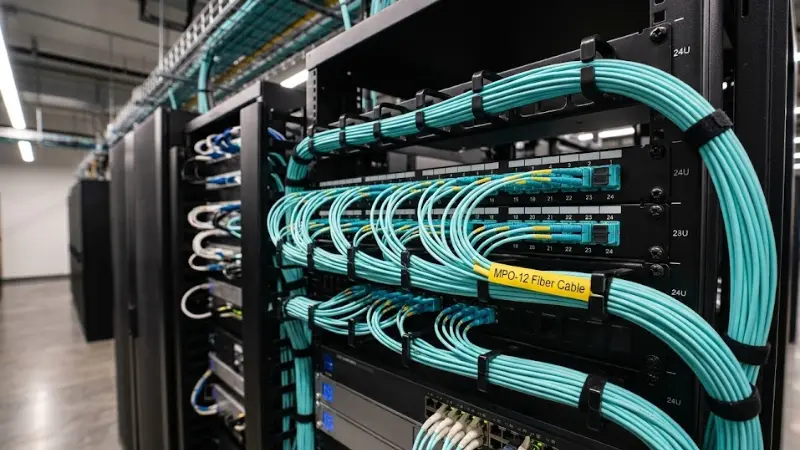

Ja novērtējat augsta-blīvuma šķiedru kabeļus datu centra mugurkaula vai strukturētu kabeļu rūpnīcai, MPO-12 šķiedru kabelis būs viena no pirmajām iespējām jūsu izvēlētajā sarakstā. MPO savienotāji iesaiņo vairākas šķiedras vienā uzmavā, un 12 šķiedru variants ir bijis uzņēmuma datu centru kabeļu pamats vairāk nekā desmit gadus. Bet "populārs" ne vienmēr nozīmē "optimāls". Daudzi mūsdienu paralēlās optikas raiduztvērēji izmanto tikai 8 šķiedras, kas nozīmē, ka Base-12 dizains var atstāt četras šķiedras dīkstāvē šajās konkrētajās saitēs.

Šajā rokasgrāmatā ir aprakstīts, kas patiesībā ir MPO-12 kabelis, kur tam joprojām ir liela praktiska nozīme, kā darbojas polaritāte un savienotāja dzimums un kā izlemt, vai tas ir MPO-12, MPO-8 vai duplekss.LC savienotājiir piemēroti jūsu nākamajam projektam.

Kas ir MPO-12 šķiedras kabelis?

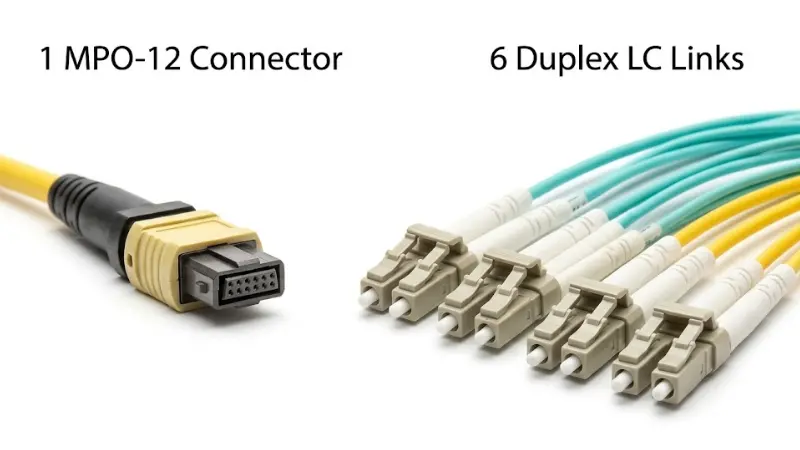

MPO-12 šķiedru kabelis ir vairāku šķiedru komplekts, kas savieno 12 optiskās šķiedras vienāMPO savienotājs. Galvenā priekšrocība ir blīvums: viens kompakts interfeiss aizstāj līdz pat sešiem dupleksajiem ielāpu vadiem. Šī konsolidācija ir iemesls, kāpēc MPO{2}}balstīta kabeļi dominē strukturētās mugurkaula saitēs vidējos-līdz-lielos datu centros, kur simtiem atsevišķu duplekso džemperu pārvaldība būtu nepraktiska.

Salīdzinājumā ar standarta dupleksoLC plākstera vads, MPO-12 stumbrs ir paredzēts agregēšanai -, kas pārvadā daudzas šķiedras pa vienu ceļu un sadala tās kasetēs vai adapteru paneļos, kas atrodas tuvāk aprīkojumam. Ja jūsu videi ir nepieciešama tikai divu-šķiedru no punkta-līdz{8}}saite, dupleksais LC kabelis ir vienkāršāks un lētāks. MPO-12 iegūst savu vietu, ja ir svarīgs šķiedru skaits, kabeļu teknes blīvums vai izvietošanas ātrums.

Jūs redzēsit arī terminu MTP, kas tiek lietots kopā ar MPO. MTP ir ar preču zīmi apzīmēts augstākas-specifikācijas savienotājs, ko ražo uzņēmums US Conec un kas ir pilnībā saderīgs ar vispārējo MPO formas faktoru. Lai pieņemtu lēmumus par pirkumu, ir svarīgi, lai savienotājs atbilstu ievietošanas-zaudēšanas un atgriešanas-nozaudēšanas prasībām, nevis tam, kādai uzlīmei ir jābūt uz korpusa.

Kur MPO-12 joprojām ir ļoti praktiska jēga

Base-12 MPO kabeļi nebūt nav novecojuši, taču tā patīkamā vieta ir sašaurināta, jo nozare ir pieņēmusi 8 šķiedru paralēlo optiku. Lūk, kur MPO-12 joprojām ir laba izvēle:

•

• Mugurkaula konsolidācija dupleksajiem lietojumiem.

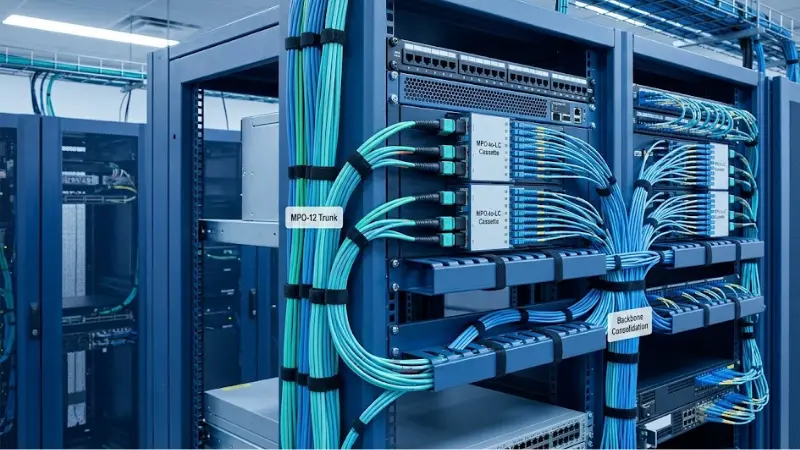

• Strukturētos kabeļu projektos, kas apvieno vairākas 10G dupleksās saites vienā maģistrālē, 12 šķiedru MPO komplekti tiek savienoti arMPO{0}}uz-LC kasetēmkas izplūst līdz sešiem dupleksajiem LC portiem. Tas joprojām ir viens no visizplatītākajiem izvietošanas modeļiem uzņēmumu datu centros.

•

• Degradētās teritorijas vide ar esošo Base-12 infrastruktūru.

• Ja jūsu objektā jau tiek izmantoti 12-šķiedru maģistrāles, kasetes un plākstera paneļi, MPO-12 paplašināšana ļauj izvairīties no pilnīgas pārbūves izmaksām un sarežģītības. Pārveidošanas plākstera vadi vai hibrīda kasetes vajadzības gadījumā var savienot Base-12 stumbrus ar 8 šķiedru aprīkojuma portiem.

•

• Izlaušanās un migrācijas scenāriji.

• AnMPO{0}}uz-LC pārtraukuma kabelisļauj vienam 12-šķiedru maģistrālei apkalpot līdz sešiem atsevišķiem dupleksajiem savienojumiem -, kas ir noderīgi, ja nepieciešams savienot mantoto 1G vai 10G duplekso iekārtu ar augsta blīvuma ielāpu zonu.

Fluke Networks to atzīmē12 šķiedru MPO savienojamība vēsturiski ir bijusi populāra izvēle, lai konsolidētu duplekso mugurkaula kabeļusdatu centrā, īpaši 10G Ethernet vidēs, kur MPO-uz-LC kasetēm 12 šķiedru maģistrāles tika pārnestas uz sešiem dupleksajiem portiem.

Kad MPO-12 nav vislabāk piemērots?

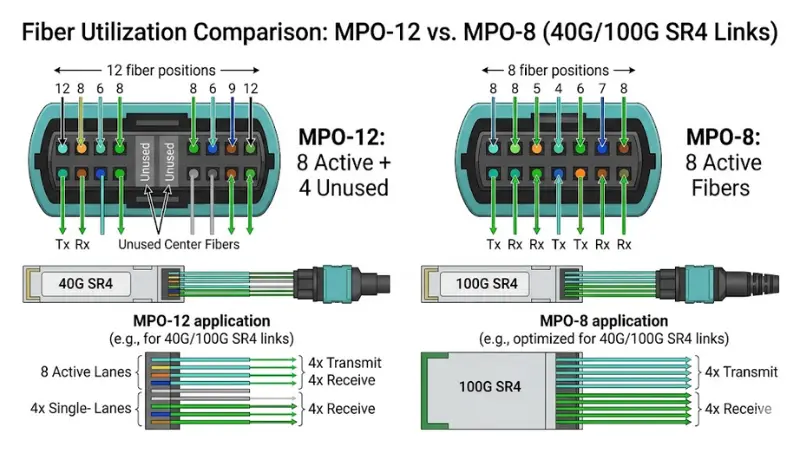

Galvenais MPO-12 ierobežojums parādās paralēlās-optikas saitēs. Gan 40GBASE-SR4, gan 100GBASE-SR4 raiduztvērēji izmanto 8 šķiedras — četras pārraida, četras saņem. Pievienojot 8 šķiedru raiduztvērēju 12 šķiedru stumbram, četras centrālās šķiedras paliek neizmantotas. Simtiem saišu, kas kopā rada ievērojamu šķiedru kapacitātes zudumu.

Fluke Networks skaidro, ka tieši šī neefektivitāte ir tāmudināja nozari izstrādāt 8 šķiedru MPO (Base-8) savienojumukā speciālu risinājumu 40G un 100G paralēlai{2}}optikas izvietošanai. Ja projektējat jaunu audumu ap SR4 vai DR4 raiduztvērējiem un jums nav nepieciešama atpakaļsaderība ar esošu Base-12 iekārtu, MPO-8 arhitektūra izmantos šķiedras efektīvāk un mērogos tīrāk līdz 400G.

MPO-12 pret MPO-8 pret LC: Lēmumu sistēma

Izvēlieties MPO-12, jajūs paplašināt Base-12 rūpnīcu, konsolidējat dupleksos mugurkaulus vai izvietojat sarežģītas arhitektūras, kurās 12 šķiedru maģistrāles baro LC kasetes.

Izvairieties no MPO-12, jajūs veidojat zaļā lauka paralēlās{0}}optikas audumu ap 8 šķiedru raiduztvērējiem, un jums nav mantotās Base-12 infrastruktūras, ko pielāgot. Šādā scenārijāMPO-8 kabeļinodrošinās labāku šķiedru izmantošanu un tīrāku jaunināšanas ceļu līdz 400G un tālāk.

Kā darbojas MPO-12 savienotājs?

MPO savienotājs izvieto šķiedras lineārā rindā precīzas -formētas uzgaļas iekšpusē. 12 šķiedru versijā visas 12 šķiedras atrodas vienā rindā, ievērojot stingras atstatuma pielaides, kas nodrošina zem 0,5 dB ievietošanas zudumu uz savienoto pāri, ja tās ir pareizi notīrītas un izlīdzinātas.

Vīriešu un sieviešu savienotāji

MPO savienotāji ir vai nu vīrišķie (ar izlīdzināšanas tapām) vai sieviešu (bez tapām). Spraudītes uz vīrieša savienotāja slota ir ievietotas atbilstošajos caurumos uz iekšējā savienotāja, lai nodrošinātu precīzu serdeņa-līdz-izlīdzināšanu. Aktīvā aprīkojuma - slēdži, raiduztvērēji, līniju kartes - gandrīz vienmēr izmanto vīrišķo (piesprausto) MPO portu. Tas nozīmē, ka jebkuram kabelim, kas tiek pievienots tieši iekārtai, jābūt vītnei (atspraustam), lai pareizi savienotos un izvairītos no raiduztvērēja tapu bojājumiem. Šo detaļu iepirkuma laikā ir viegli nepamanīt, un tā ir bieži sastopams kļūdu avots.

Atslēgas orientācija un pozīcija 1

Katram MPO savienotājam ir atslēga (paaugstināta izciļņa uz korpusa) un balts punkts vai marķējums, kas norāda šķiedras pozīciju 1. Pareiza atslēgas orientācija - taustiņu uz augšu un taustiņu uz leju - nosaka, kā šķiedras pozīcijas tiek kartētas savienotā savienojumā. Orientācijas ignorēšana pasūtīšanas vai uzstādīšanas laikā ir viens no ātrākajiem veidiem, kā radīt polaritātes neatbilstību.

Polaritāte: detaļa, kas izraisa visdārgākās kļūdas

Polaritāte nodrošina, ka katra pārraides šķiedra savienojas ar pareizo uztveršanas šķiedru saites tālākajā galā. Izdari to nepareizi, un kanāls neiedegsies -, lai gan viss šķiet fiziski saistīts.

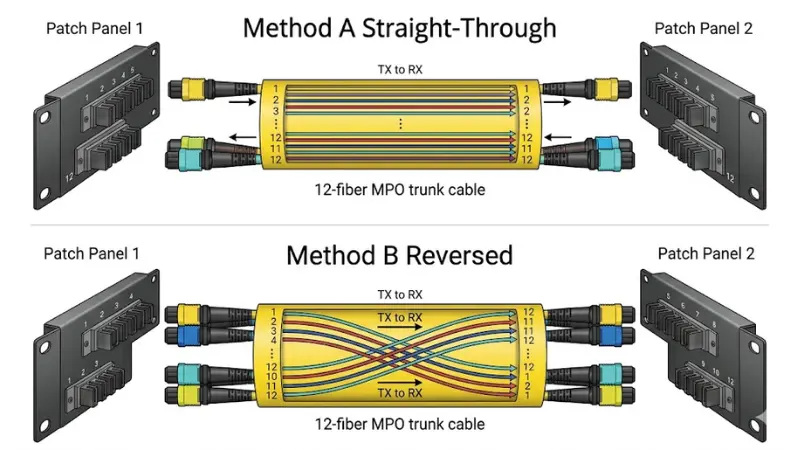

TheANSI/TIA-568.3-E standartsdefinē trīs primārās polaritātes metodes MPO sistēmām - Method A, Method B un Method C -, kā arī divas jaunākas universālās metodes (U1 un U2), kas ieviestas 2022. gada redakcijā. Katra metode nosaka atšķirīgu maģistrāles kabeļa tipa (A, B vai C tipa), adaptera orientācijas un plākstera vada stila kombināciju, lai saglabātu pārraides-uz{7}}saņemšanas nepārtrauktību visā saitē.

Praksē A un B metode ir visplašāk izmantotās. Metode A izmanto taisnu-caurule ar taustiņu-augšup/taustiņu-uz leju adapteriem, savukārt B metode izmanto apgrieztu maģistrāli ar taustiņu-augšup/taustiņu-uz augšu adapteriem. Kritiskais noteikums ir šāds: izvēlieties vienu metodi visam projektam un pārbaudiet to pirms pasūtījumu veikšanas.

Iepriekš izbeigtie MPO komplekti parasti tiek izgatavoti pēc pasūtījuma un bieži vien nav -atgriežami. Fluke Networks brīdina, ka polaritātes neskaidrības bieži noved pie nepareizu kabeļu vai plākstera vadu atklāšanas tikai pēc instalēšanas -, kā rezultātā projekts aizkavējas un rodas nomaiņas izmaksas. Laika ieguldījums polaritātes dokumentācijā projektēšanas laikā ir daudz lētāks nekā uzstādīto stumbru pārstrāde.

Pareizā šķiedras veida izvēle: OM3, OM4 vai viena -režīms

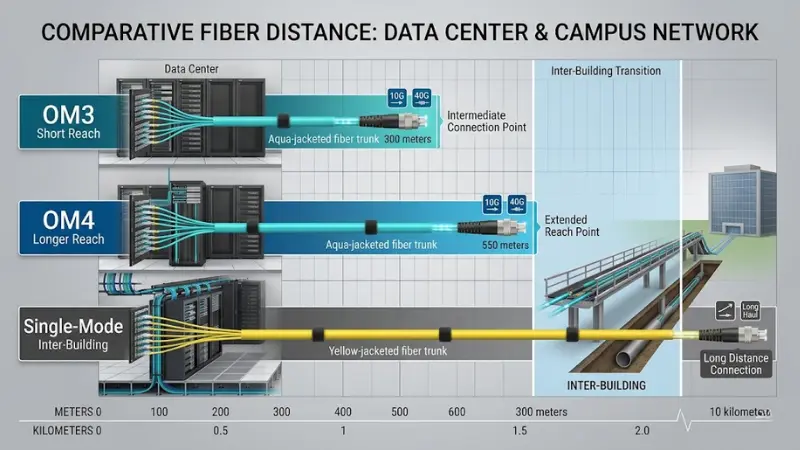

Šķiedras pakāpe jūsu MPO-12 kabeļa iekšpusē nosaka, cik tālu varat virzīt saiti, pirms signāla kvalitāte pasliktinās. Vairāku režīmu izvietošanai lēmums parasti tiek pieņemtsOM3 pret OM4.

Saskaņā ar Korninga publicētajiem datu centra kanālu{0}}garuma pētījumiem aptuveni 90–95% datu centros izvietoto OM3 un OM4 saišu darbojas attālumā no100 metri vai mazāk. Ar standarta Ethernet tarifiem OM3 atbalsta 10 G saites līdz 300 m un 40 G/100 G paralēlās optikas saites līdz 100 m. OM4 paplašina šos skaitļus līdz 550 m pie 10 G un 150 m pie 40 G/100 G - nozīmīga priekšrocība, ja jūsu starprindas vai starp{17}}zāles attālumi pārsniedz 100 m.

Praktisks norādījums: ja visi jūsu vairākrežīmu skrējieni paliek krietni zem 100 m un esat jutīgs pret budžetu, OM3 ērti tiks galā ar 10 G un 40 G. Izvēlieties OM4, ja nepieciešams ilgāks sasniedzamības līmenis, plānojat pāriet uz lielāku ātrumu vai vienkārši vēlaties lielāku rezervi pret savienotāja zudumu un kabeļu{7}}maršruta papildinājumiem laika gaitā. Lai veiktu dziļāku salīdzinājumudaudzmodu šķiedru veidi, tostarp OM5, skatiet mūsu īpašo ceļvedi.

Ja attālums pārsniedz vairākos režīmos, sasniedziet - starp-ēku saites, metro savienojumus vai jebkuru noskrējienu, kas pārsniedz dažus simtus metru -viena{0}}moda šķiedrair skaidra izvēle. Viena-režīmu MPO-12 komplekti ir pieejami un arvien vairāk tiek izmantoti augsta-blīvuma viena režīma ielāpu vidēs.

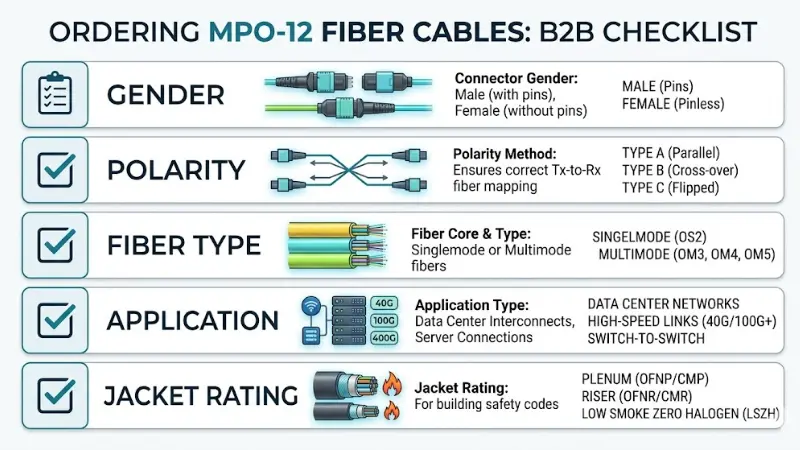

Pirkšanas kontrolsaraksts: piecas lietas, kas jāapstiprina pirms pasūtīšanas

MPO-12 kabeļi bieži ir pēc pasūtījuma-samontēti un nav atgriežami. Pat viena parametra kļūda var nozīmēt nedēļu kavēšanos. Pirms pasūtījuma veikšanas apstipriniet šīs piecas preces:

1.

2. Savienotāja dzimums katrā galā.

3. Nosakiet, kurš gals ir savienots ar aktīvo aprīkojumu (nepieciešams iekšējais/atsprausts) un kurš gals savienojas ar ielāpu paneli vai maģistrāles adapteri (pārbaudiet adaptera tapas konfigurāciju). Ja abi gali ir savienoti ar adapteriem, atkarībā no adaptera veida jums var būt nepieciešams vīrietis-līdz-māte vai mātīte-līdz-māte.

4.

5. Polaritātes metode.

6. Pārbaudiet, vai jūsu projekta standarts atbilst ANSI/TIA-568.3-E metodei A, B, C, U1 vai U2. Pārliecinieties, vai maģistrāles kabeļa tips, adaptera orientācija un dupleksā plākstera vadi ir norādīti atbilstoši.

7.

8. Šķiedras veids un pakāpe.

9. IzvēlietiesOM3, OM4, vai viens{0}}režīms, pamatojoties uz jūsu saites attālumiem, raiduztvērēja veidu un turpmākajiem migrācijas plāniem.

10.

11. Lietojumprogrammas veids.

12. Vai pasūtāt maģistrālo kabeli (MPO-uz-MPO), aizlaušanās/izplūdes kabelis(MPO-uz-LC) vai ielāpu komplekts? Katram no tiem ir atšķirīgas savienotāju un šķiedru-kartēšanas prasības.

13.

14. Jakas vērtējums un vide.

15. Pamatojoties uz jūsu būvnormatīviem un instalācijas ceļu, pārbaudiet, vai jums ir nepieciešams -novērtējums (OFNP), stāvvada-novērtējums (OFNR) vai LSZH apvalks. Šī nav detaļa, kas jāizlemj pēc kabeļa saņemšanas.

Biežākās kļūdas un kā no tām izvairīties

Katrai jaunai saitei pēc noklusējuma tiek iestatīts MPO-12

Modernizētos vai degradēto teritoriju projektos MPO-12 bieži ir pareizais aicinājums. Bet par zaļo lauku paralēlo optikas audumu novērtējiet, vai8 šķiedru MPO savienojumslikvidētu izšķērdētas šķiedras un vienkāršotu ceļu uz 400 G.

Pasūtīšana tikai pēc šķiedru skaita

"12 šķiedru MPO kabelis" nav pilnīga specifikācija. Neapstiprinot dzimumu, polaritātes veidu, šķiedras pakāpi un pielietojuma stilu, jūs riskējat saņemt komplektu, kas fiziski atbilst, bet rada polaritātes kļūdu vai dzimuma neatbilstību uz vietas.

Izlaušanās plānošanas neievērošana

Ja jūsu aktīvajā aprīkojumā tiek izmantoti dupleksie LC pieslēgvietas, jums ir nepieciešama skaidra sadalīšanas stratēģija - kasetes, adapteru paneļi vai ventilācijas kabeļi - starp jūsu MPO-12 mugurkaulu un aprīkojumu. Aizmirstot šo soli, tiek radīta pēdējā brīža improvizācija, kas mazina blīvuma priekšrocības, kurām sākotnēji izvēlējāties MPO.

Izlaižot savienotāja tīrīšanu pirms pirmās lietošanas

MPO uzgaļiem ir 12 šķiedru gala virsmas vienā savienotājā. Pat neliela putekļu daļiņa uz vienas šķiedras var palielināt ievietošanas zudumu virs specifikācijas un izraisīt periodiskas saites kļūdas. Pirms savienošanas vienmēr pārbaudiet un notīriet MPO savienotājus, izmantojot īpašusMPO tīrīšanas rīks.

Bieži uzdotie jautājumi

Vai MPO-12 var atbalstīt 40G un 100G?

Jā. 40GBASE-SR4 un 100GBASE-SR4 abi pārraida pa 8 šķiedrām, un MPO-12 savienojums var pārnēsāt šīs 8 aktīvās šķiedras (1.–4. un 9.–12. pozīcijas standarta izvadā). Tomēr četras centrālās šķiedras paliek neizmantotas, tāpēc Base-8 MPO tika izstrādāta kā efektīvāka alternatīva šiem īpašajiem lietojumiem.

Vai MPO-12 ir labāks par MPO-8?

Neviens no tiem nav vispārēji labāks. MPO-12 ir spēcīgākā izvēle dupleksā mugurkaula konsolidācijai un vidēm ar esošo Base-12 infrastruktūru. MPO-8 ir efektīvāks paralēlās optikas saitēm (40G, 100G, 400G), kas sākotnēji izmanto 8 šķiedras. Labākā arhitektūra ir atkarīga no jūsu lietojuma kombinācijas un esošās iekārtas. Lai iegūtu pilnu salīdzinājumu, skatiet mūsuMPO/MTP šķiedras ceļvedis.

Kāda ir atšķirība starp MPO un MTP?

MPO (Multi{0}}fiber Push On) ir savienotāju standarts, ko nosaka IEC 61754-7. MTP ir ASV Conec firmas nosaukums savienotājam, kas atbilst un pārsniedz MPO standartu ar stingrākām pielaidēm un noņemamu korpusa dizainu. MTP savienotāji ir pilnībā saderīgi ar vispārējiem MPO savienotājiem. Iepirkšanā vissvarīgākais ir tas, lai savienotājs atbilstu ievietošanas-zaudējumu un atgriešanas zudumu specifikācijām, kas nepieciešamas jūsu lietojumprogrammā.

Vai man ir nepieciešami vīriešu vai sieviešu MPO-12 savienotāji?

Aktīvā aprīkojuma porti (uztvērēji, līniju kartes) gandrīz vienmēr ir piesprausti. Jebkurš kabelis, kas savieno tieši ar aktīvo aprīkojumu, šajā galā ir jābūt savienotājam (atspraustam). Maģistrāles-uz-maģistrāles savienojumiem, izmantojot adaptera paneli, katram savienotajam pārim būs nepieciešams viens piesprausts un viens atsprausts savienotājs. Pirms pasūtīšanas vienmēr pārbaudiet katras saitē esošās saskarnes dzimumu.

Vai es varu izjaukt MPO-12 uz LC savienotājus?

Jā. AnMPO{0}}uz-LC pārtraukuma kabelisvai MPO{0}}to-LC kasešu modulis var izdalīt vienu 12-šķiedru MPO stumbru sešos dupleksajos LC savienojumos. Šis ir viens no visizplatītākajiem izvietošanas modeļiem MPO mugurkaula savienošanai ar duplekso portu aprīkojumuaugsta{0}}blīvuma datu centru vidēs.

Vai OM3 vai OM4 ir labāki MPO-12 kabelim?

Lielākajai daļai datu centru, kas atrodas zem 100 m, darbosies gan OM3, gan OM4. OM4 nodrošina papildu sasniedzamības attālumu - 150 m pie 40 G/100 G, salīdzinot ar 100 m OM3 -, un lielāku zaudējumu budžetu, kam var būt nozīme ilgākās starprindu vai starp{11}}savienēs. Ja jūsu attālumi ir mazi un budžets ir faktors, OM3 ir uzticama izvēle. Ja vēlaties lielāku rezervi vai paredzat ātruma uzlabojumus, OM4 ir pieticīgas piemaksas vērts. Skatiet mūsuOM3 vs OM4 salīdzinājumsdetalizētām specifikācijām.

Kādu polaritātes metodi izvēlēties MPO-12?

ANSI/TIA-568.3-E standarts nosaka A, B, C, U1 un U2 metodi. Visizplatītākā ir A metode (taisni-caur stumbru) un B metode (apgrieztais stumbrs). B metodei bieži tiek dota priekšroka tiešajām MPO-uz-MPO paralēlajām{10}}optikas saitēm, savukārt A metode, kas savienota pārī ar moduļu kasetēm, tiek plaši izmantota dupleksās sadales arhitektūrās. Vissvarīgākais noteikums ir standartizēt vienu metodi visā projektā un pārbaudīt, vai visi komponenti — maģistrāles, adapteri un ielāpu vadi — atbilst šai metodei pirms instalēšanas.

Vai MPO-12 joprojām ir laba izvēle jaunu datu centru izvietošanai?

Tas ir atkarīgs no jūsu pielietojuma maisījuma. Uzņēmumiem, kas pārsvarā izmanto 10 G dupleksos savienojumus ar strukturētu kabeļu, MPO-12 joprojām ir pārbaudīts un rentabls mugurkaula risinājums. Hipermēroga vai mākoņa vidēs, kas veido aptuveni 100G un 400G paralēlo optiku, Base-8 MPO arvien vairāk tiek izvēlēta arhitektūra. Daudzos reālās pasaules izvietojumos tiek izmantots abu veidu kombinācija, kur nepieciešams, pārveidošanas komponenti savieno abus. Lai saņemtu norādījumus par100G šķiedru kabeļu izvēle, skatiet mūsu īpašo rakstu.
