PC, UPC un APC attiecas uz trīs pulēšanas stiliem, kas tiek uzklāti uz uzgaļa gala virsmas optiskās šķiedras savienotājā. Pulēšana nosaka, cik daudz gaismas atstarojas atpakaļ pret avotu katrā savienojumā - parametrs, ko sauc par atgriešanās zudumu. Šajā rakstā ir aprakstīts, kā šie trīs veidi atšķiras, kā tos identificēt laukā un kuru norādīt konkrētai lietojumprogrammai.
Trīs poļu veidi, viena evolūcija
Visi trīs savienotāju pulēšanas veidi atrisina vienu un to pašu pamatproblēmu: kad savienotāja iekšpusē saskaras divas šķiedras gala virsmas, jebkura gaisa sprauga starp tām izraisa gaismas atstarošanos atpakaļ. Šī atstarotā enerģija -, ko sauc par atpakaļatstarošanu vai optisko atgriešanās zudumu (ORL) -, virzās uz lāzera avotu un var pasliktināt signāla kvalitāti, paaugstināt bitu kļūdu līmeni vai destabilizēt analogās sistēmas. Atšķirība starp datoru, UPC un APC ir tā, cik agresīvi katrs dizains uzbrūk šai gaisa spraugai.
Sākotnējais plakanais{0}}pulētais savienotājs no 1970. gadiem atstāja pietiekami platu spraugu, lai sistēmā atgrieztos aptuveni 4% gaismas (-14 dB atgriešanas zudums). Tas bija sākuma punkts. Trīs pulēšanas veidi, kas sekoja katram, pievilka kontaktu atšķirīgā veidā:
PC (fiziskais kontakts)80. gados nomainīja plakano virsmu ar nedaudz izliektu kupolu. Izliekums koncentrēja spiedienu uz šķiedras serdi, liekot abām stikla virsmām nonākt tiešā saskarē. Atdeves zudums uzlabojās līdz aptuveni -40 dB. Dators kļuva par noklusējuma ieslēgtuagrīnie SC, FC un ST savienotāju veidi, taču kupola lielais rādiuss joprojām atstāja plašu kontakta plankumu, kas pieļauj nepilnības. Joprojām atradīsit mantotajā telekomunikāciju rīkā datoru pulēšanas līdzekli -, tas darbojas, taču tas ir vājākais no trim veiktspējas rādītājiem, un tas reti tiek izmantots jaunām versijām.
UPC (ultra fiziskais kontakts)nav jauns dizains, bet labāks pulēšanas process, kas piemērots tam pašam kupolam. Pagarināts pulēšanas cikls rada smalkāku virsmas apdari un stingrāku izliekuma rādiusu, kas precīzāk saspiež kopā šķiedru serdeņus. Atdeves zudums sasniedz -50 dB vai labāku - desmit-kārtīgu uzlabojumu salīdzinājumā ar datoru. Šis ir darba zirgs. Zila ķermeņaLC UPC vienmoda{0}}plākstera vadiir praktiski visos šodien ražotajos datu centros, uzņēmuma plauktos un metro DWDM plauktos. Ja neviens nav norādījis citādi, iespējams, ka jūsu savienotāji ir UPC. Viens brīdinājums: atkārtoti pārošanās cikli var saskrāpēt kupolu un laika gaitā samazināt atdeves zudumus, tāpēc pārbaude un tīrīšana pirms katra savienojuma nav obligāta - tas nodrošina UPC veiktspēju atbilstoši nominālajiem parametriem.
APC (leņķiskais fiziskais kontakts)izmanto principiāli atšķirīgu pieeju. Perpendikulāra kupola vietā uzgaļa gala virsma ir pulēta 8- grādu leņķī. Atstarotā gaisma vairs neceļas atpakaļ pa serdi -, tā iziet šķiedru apšuvumā un izkliedējas. Nav spoguļa efekta. Atgriešanās zudums sasniedz -60 dB vai vairāk, kas ir 0,0001% atstarotās jaudas. APC ir pelnījis padziļinātu ieskatu, jo tas darbojas pietiekami atšķirīgi no datora un UPC, lai garantētu savu noteikumu kopumu, kas aprakstīts nākamajā sadaļā.
| Poļu tips | Gala sejas ģeometrija | Tipisks atdeves zudums | Atspoguļots spēks | Ievietošanas zudums | Statuss |
|---|---|---|---|---|---|
| Dzīvoklis (mantots) | Dzīvoklis | -14 dB | ~4% | ~0,3 dB | Novecojis |
| PC | Izliekts kupols, liels rādiuss | -40 dB | ~0.01% | ~0,3 dB | Mantojums, reti sastopams jaunos instalēšanas gadījumos |
| UPC | Izliekts kupols, stingrs rādiuss | -50 dB | ~0.001% | ~0,2 dB | Nozares standarts digitālajām saitēm |
| APC | 8 grādu leņķa virsma | -60 dB+ | ~0.0001% | ~0,2 dB | Nepieciešams PON, RF, analogiem |
Decibeli ir logaritmiski, tāpēc atstarpes šajā tabulā ir daudz plašākas, nekā izskatās. Lēciens no -40 dB (PC) līdz -60 dB (APC) nav "par 50% labāks" — tas ir 100 reižu atstarotās jaudas samazinājums.
Kāpēc APC ir svarīgāks, nekā liecina skaitļi
-60 dB specifikācija ir iespaidīga uz papīra, taču APC patiesās priekšrocības izpaužas īpašā izvietošanas scenārijā, ar kuru UPC slikti rīkojas: nesavienoti porti.

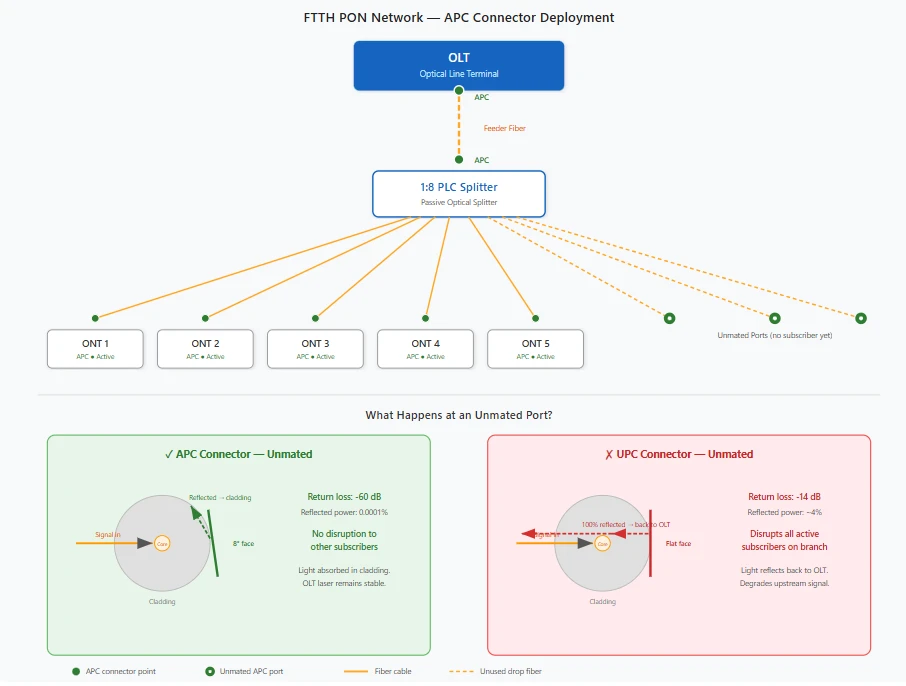

FTTH tīklos, izmantojotPLC optiskie sadalītāji, sākotnējās izlaišanas laikā abonentu porti bieži ir tumši - mājas vēl nav savienotas. Katrs nesapārotais UPC savienotājs šajā sadalītājā darbojas kā spogulis, kas visu krītošo gaismu novirza tieši atpakaļ uz optiskās līnijas termināli. Pareiziniet to astoņos vai sešpadsmit atvērtajos portos, un kumulatīvā aizmugures atstarošana var traucēt aktīvos abonentus, kuriem ir viens un tas pats sadalītāja atzars. Izmantojot APC, nesaistītie porti nav-problēma. Leņķiskais uzgalis novirza gaismu apšuvumā neatkarīgi no tā, vai ir vai nav otrā šķiedra. Šī vienīgā darbība ir iemesls, kāpēc GPON, XGS-PON un 50G-PON standarti nosaka, ka APC visā optiskajā izplatīšanas tīklā.
Papildus PON, APC ir standarts CATV un RF video pārklājumam, sadalītām antenu sistēmām, divvirzienu WDM, lielas -jaudas pastiprinātas optiskās ķēdes un koherentai optikai, izmantojot PAM4 vai 16QAM modulāciju - jebkurai sistēmai, kurā atstarotās enerģijas{4} iekļūšana lāzera dobumā rada man bīstamu kaitējumu.
Viens svarīgs ierobežojums: APC pulēšana ir tikai viena{0}}režīms. Daudzrežīmu sistēmas (OM3, OM4, OM5) ir daudz mazāk jutīgas pret atstarošanos no aizmugures un tiek standartizētas UPC vai personālajā datorā. Ja jūsu projektā tiek izmantota daudzmodu šķiedra, APC nav piemērojams.
Kā identificēt datora, UPC un APC savienotājus uz lauka
Nepareizi identificējot savienotāju pulēšanu, tiek izveidoti nesakritīgi savienojumi, neveiksmīgas saites un bojāti uzgaļi. Lūk, kā tos atšķirt, izmantojot četras metodes — no ātrākās līdz visuzticamākajai.
1. Savienotāja korpusa krāsa
Ātrākā pārbaude. Nozares krāsu konvencija ir:
| Poļu tips | Viena{0}}režīmu krāsa | Daudzrežīmu krāsa |
|---|---|---|
| PC | Zils (vecāks aprīkojums) vai bēšs | Bēšs (OM1/OM2) |
| UPC | Zils | Aqua (OM3), Magenta (OM4/OM5) |
| APC | Zaļš | N/A (tikai viens{0}}režīms) |
Zaļā krāsa nozīmē APC - vienmēr. Zils nozīmē UPC vienā-režīmā vai datoru vecākā iekārtā. Daudzmodu savienotāji atbilst šķiedru kvalitātes krāsai (akva, fuksīns, bēšs). Atbilstībaoptiskās šķiedras adapterisvai starpsienai būs tāda pati krāsa, tāpēc zaļš adapteris pieņem tikai zaļus savienotājus.
2. Iespiesti marķējumi
Lielākajai daļai rūpnīcā{0}}izbeigto plākstera vadu unoptiskās šķiedras bizesizdrukājiet pulēšanas veidu tieši uz savienotāja korpusa vai kabeļa apvalka pie savienotāja. Meklējiet tekstu, piemēram, "LC/UPC", "SC/APC" vai "FC/PC". Ja uz etiķetes ir norādīts tikai “LC” vai “SC” bez spodrinājuma apzīmējuma, UPC - ražotāji UPC uzskata par noklusējumu un dažreiz izlaiž etiķeti.
3. Uzmavas gala virsma zem šķiedras tvēruma
Šī ir galīgā identifikācijas metode. Izmantojot 200x vai 400x šķiedru tvērumu, UPC vai PC uzgalis parāda apļveida, centrētu šķiedras serdi ar atstarošanas modeli, kas centrēts uz serdes - virsma ir perpendikulāra skatītājam. APC uzgalis izskatās acīmredzami savādāk: atstarošanas modelis ir nobīdīts, jo 8-grādu leņķis novirza gaismas atdevi ārpus centra. Nedaudz praktizējot, atšķirība ir uzreiz acīmredzama. Ja regulāri pārbaudīsit savienotājus, jūs vienā mirklī sāksit atpazīt APC gala virsmas.
4. Fiziskā sajūta pārošanās laikā
APC savienotājiem ar atslēgu korpusiem (piemēram, SC/APC) atslēgas platums atšķiras no SC/UPC, padarot to fiziski grūtāk ievietot nepareizā adapterī. LC savienotājiem nav šīs mehāniskās atslēgas, tāpēc LC/APC var pievienot LC/UPC adapterim -, tieši tāpēc krāsu un etiķešu pārbaudei ir nozīme, pirms kaut ko ievietojat.
Kas notiek, savienojot APC ar UPC
Tas ir pelnījis savu norādi, jo sekas nav teorētiskas. Kad zaļš APC savienotājs nonāk zilā UPC adapterī - vai otrādi -, leņķiskā gala virsma saskaras ar plakanu kupolu. Abas virsmas saskaras tikai ar nelielu kontakta šķembu, radot masīvu gaisa spraugu pāri lielākajai daļai šķiedras kodola. Ievietošanas zudumi ievērojami pārsniedz 1 dB. Atdeves zudums sabrūk. Un ārējās-ass spiediens iespiežas abās uzmavas virsmās, radot skrāpējumus, kurus nevar notīrīt.
Bojātos uzgaļus parasti nevar no jauna-pulēt, - savienotājs vai bize ir jānogriež un jānomaina. Viens neatbilstošs pāris vēlā-nakts apkopes periodā var pārvērsties par vairāku-stundu pārtraukumu. Profilakse ir vienkārša: pārbaudiet krāsu, izlasiet etiķeti, nekad nepiespiediet savienojumu, kas šķiet nepareizs.
Piemērotā savienojuma pulēšanas veida izvēle
Personālo datoru savienotāji vairs nav plaši izmantoti. Ja jūsu iestādē tie joprojām darbojas ar mantoto telekomunikāciju aprīkojumu, nomainietoptiskās šķiedras savienotājiir pieejami, taču maiņa uz UPC nākamajā apkopes periodā ir lēts jauninājums.
UPC aptver visplašāko lietojumu klāstu. Uzņēmuma LAN, datu centru starpsavienojumi, metro Ethernet, DWDM transports - jebkas digitāls, kur atdeves zuduma budžets pieļauj -50 dB. Daļas ir lētas, ekosistēma ir nobriedusi, un veiktspēja ir pierādīta.
APC ir īstais izsaukums, kad atpakaļatstarošana veicina sistēmas veiktspēju: FTTx pasīvie optiskie tīkli, CATV/RF pārklājums, DAS, WDM, koherenta optika un jebkura arhitektūra, kas darbojas caur optiskajiem sadalītājiem ar potenciāli nesavienotiem portiem. Cenas piemaksa ir aptuveni 10 līdz 30 procenti salīdzinājumā ar līdzvērtīgām UPC daļām. FTTH lauka instalācijām,SC APC ātrie savienotājiSamaziniet šīs izmaksas-par-vēl vairāk, atbrīvojot no epoksīda un pulēšanas, - tehniķis var pārtraukt nolaižamo kabeli mazāk nekā minūtes laikā.
Neatkarīgi no tā, kādu pulēšanas līdzekli izvēlaties, nekad nesajauciet APC ar UPC pārošanās punktā. Ja tīkls pāriet starp slīpēšanas veidiem, pārejai jānotiek multivides pārveidotājā, sadalītājā vai ONU -, nevis izmantojot adapteri.
Tīrīšana un apkope
Pajautājiet jebkuram šķiedru tehniķim, kas nogalina savienotāja veiktspēju, un atbilde ir netīrība. Daļiņa uz uzgaļa gala virsmas var palielināt ievietošanas zudumu par vairāk nekā 1 dB un vraka atgriešanās zudumu. Pirms pārošanās pārbaudiet katru gala virsmu 200x vai 400x ar šķiedru tēmekli. Vispirms sausais kasešu tīrītājs. Ja piesārņojums saglabājas, samitriniet-un tad-žāvējiet ar IPA. Izlaidiet saspiesto gaisu -, tas iespiež daļiņas uzgaļa virsotnē, nevis notīra tās.
UPC savienotāji noārdās ātrāk atkārtotos savienošanas ciklos nekā APC, tādēļ, ja UPC saite uzrāda rāpojošus zudumus ikdienas testēšanas laikā, iemesls var būt nolietots uzgalis. APC uzgaļi labāk iztur atkārtotas savienošanas ciklus, taču tiem joprojām ir nepieciešama tāda pati tīra-pirms-pārejas disciplīna. APC{4}}balstītām PON saitēm pievienojiet atdeves zuduma mērījumu akceptēšanas kontrolsarakstam -, ja jaudas mērītājs viens pats nenoķers savienotāju ar vāju leņķa pulēšanas veiktspēju.
Kur virzās Connector Polish Technology
50 G-PON un saskaņotā optika metro/piekļuves tīklos vēl vairāk samazina-atstarošanas pielaides. APC arvien vairāk kļūst par noklusējumu jebkurai ātrdarbīgai-viena režīma{5}}saitei, kurā tiek izmantota uzlabotā modulācija. Automātiskā pulēšana un interferometriskā pārbaude ir novērsusi ievietošanas zudumu atstarpi starp APC un UPC - paliek atgriešanās zuduma priekšrocība, un tā ir fizika: 8 grādu leņķis ir konstrukcijas mala, kuru neviens plakans pulējums nevar atkārtot.
Apakšējā līnija: UPC digitālajam, APC jebkuram{0}}jutīgam pārdomām. Saskaņojiet pulēšanas veidus, saglabājiet uzgaļus tīras, un savienotāji apstrādā pārējo.
Bieži uzdotie jautājumi
J. Vai varu izmantot UPC ielāpu vadu iekārtām, kas apzīmētas ar "APC" - vai otrādi?
A: Nē. Pat ja savienotājs ir mehāniski piemērots, leņķiskais -uz-plakans kontakts rada lielus zudumus un sabojā abus uzgaļus. Aprīkojumam, kas marķēts ar APC, ir nepieciešami APC ielāpu vadi -, kas neaizstāj UPC. Divu bojātu savienotāju un kravas automašīnas ruļļa izmaksas ievērojami pārsniedz cenu starpību.
J: Mans projekts izmanto OM4 daudzmodu šķiedru. Vai man jānorāda APC?
A: Nē. APC ir viena-režīma pulēšana. Daudzrežīmu sistēmas pēc būtības ir mazāk jutīgas pret atstarošanos no aizmugures, un nozare ir standartizējusi UPC (vai PC ar vecāku aprīkojumu) visām daudzrežīmu kategorijām. Norādiet UPC OM3, OM4 un OM5 lietojumprogrammām.
J: Cik reizes UPC savienotāju var savienot, pirms tas ir jānomaina?
A: Lielākā daļa ražotāju novērtē UPC savienotājus 500 līdz 1000 savienošanas cikliem atbilstošos tīrīšanas apstākļos. Praksē to skaits lielā mērā ir atkarīgs no vadīšanas disciplīnas. Savienotājs, kas tiek pārbaudīts un iztīrīts pirms katras pārošanās, var darboties ilgāk par 1000 cikliem. Ja tas tiek pieslēgts netīrs, jau pēc dažiem desmitiem lietojumu var parādīties samazināts atgriešanas zudums. APC savienotāji parasti panes vairāk pārošanās ciklu, jo leņķiskā virsma ir mazāk jutīga pret virsotnes nodilumu, kāds ir plakanajiem kupoliem.
