Optisko šķiedru sadales rāmju, spaiļu kārbu, sadales kārbu un ODF rāmju diferenciācijas analīze
Šiem četriem ir līdzīgas īpašības, kas galvenokārt atspoguļojas to pamatfunkcijās:
1. Fiksācija un aizsardzība
Pēc tam, kad optiskās šķiedras kabelis ir sapludināts ar aizmugurējo kabeli, tas var mehāniski nostiprināt kabeļa ārējo apvalku, uzstādīt zemējuma vada aizsardzību un grupēt galus un šķiedras aizsardzībai, lai nodrošinātu, ka kabelis un serde nav bojāts.
2. Piešķiršanas funkcija
Ievietojiet savienotāju uz gala kabeļa adapterī, lai izveidotu optiskā ceļa savienojumu ar optisko savienotāju adaptera otrā pusē. Adapterim un savienotājam ir jāatbilst elastīgām pievienošanas un atvienošanas prasībām, un optiskajam ceļam ir jābūt iespējai brīvi pielāgot un pārbaudīt.
3. Metināšanas funkcija
Tie var sapludināt optiskās šķiedras optisko šķiedru kabelī ar gala kabeli, spoli un uzglabāt liekās optiskās šķiedras, kā arī aizsargāt saplūšanas savienojumu.
4. Uzglabāšanas funkcija
Tajos var ievietot dažādus, savstarpēji savienotus optiskos kabeļus starp statīviem, nodrošinot, ka kabeļus var uzglabāt sakārtotā un kārtīgā veidā. Optisko šķiedru sadales rāmja iekšpuse ir jāprojektē ar pietiekami daudz vietas un saprātīgām metodēm, lai optiskās šķiedras kabeļa līnijas būtu skaidri novadītas, viegli regulējamas un atbilstu minimālajām lieces rādiusa prasībām.
Četru diferenciācijas raksturlielumi galvenokārt slēpjas to dažādajās pielietošanas vidēs:

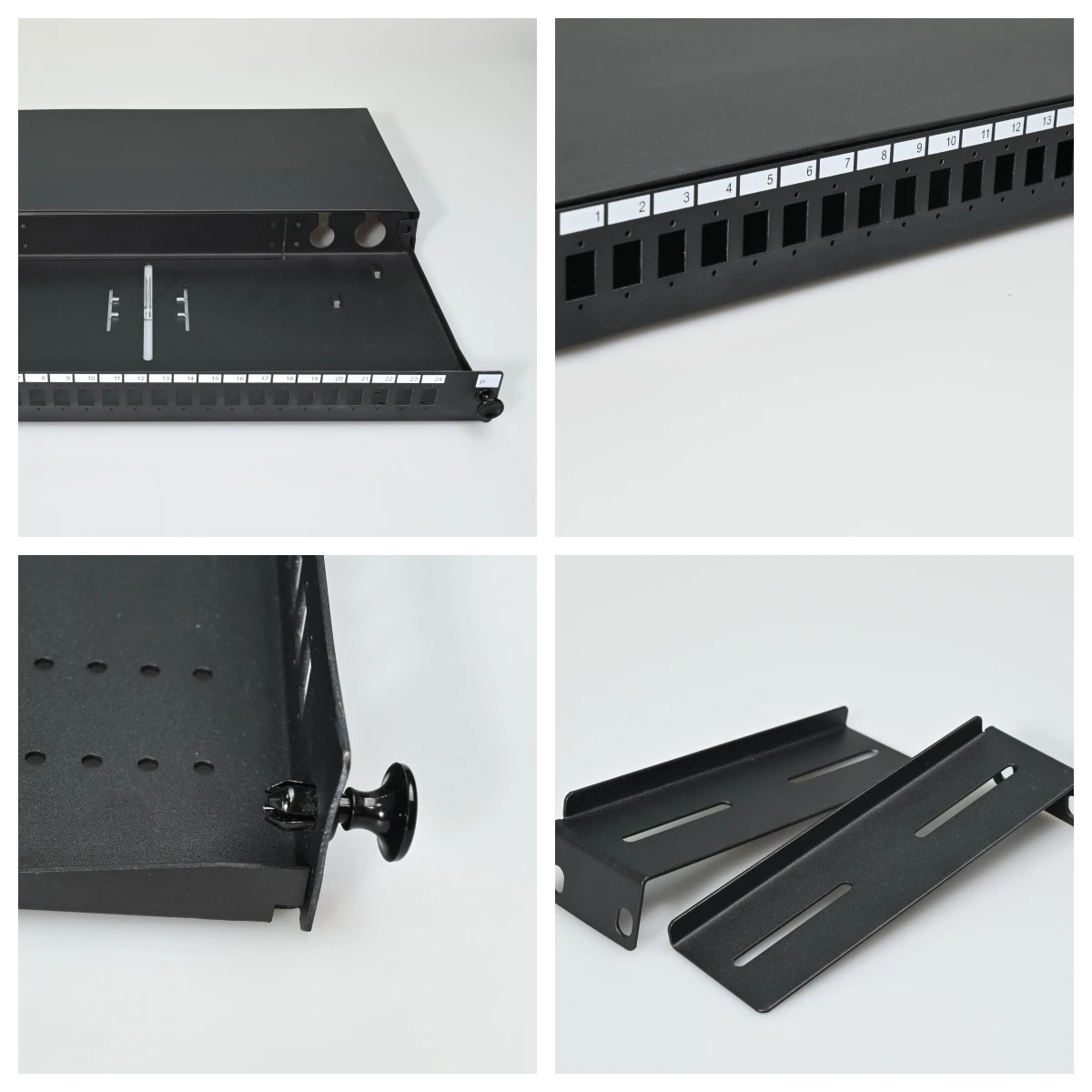

1. Optiskās šķiedras sadales rāmis
Galvenokārt izmanto vertikālo mugurkaula un horizontālo optisko kabeļu savienošanai, galvenokārt 19 collu statīvs ar 1U augstumu. Pieslēgvietu skaits optiskās šķiedras sadales rāmī parasti ir 24 vai 48. Nodrošiniet salīdzinoši universālu kabeļu funkciju, kas piemērota optiskās šķiedras piekļuves vajadzībām dažādos scenārijos, piemēram, datu centros un sakaru bāzes stacijās.
2.Terminālkārba
Galvenokārt nodrošina optisko šķiedru saplūšanu, optisko šķiedru un astes šķiedru saplūšanu un optisko savienotāju nodošanas funkciju. To parasti izmanto situācijās, kad optiskais kabelis ir jāsadala atsevišķās šķiedrās, piemēram, lietotāja puses šķiedras piekļuves punktā FTTH projektos. Bieži tiek novietots horizontāla optiskā kabeļa galā kā tuvākais spraudnis-punktā termināla iekārtai ar ne vairāk kā 8 vai 12 pieslēgvietām, lai atvieglotu uzstādīšanu pie sienas vai darbvirsmas.
3.Fiber sadales kaste
Iekšēji aprīkots ar optisko šķiedru kabeļu spailēm, kodolsintēzes aizsardzības blokiem un optiskās šķiedras adapteriem, to izmanto, lai savienotu mugurkaula un sadales kabeļus ārpus telpām, koridoros vai iekštelpās. Portu skaits parasti ir 24 vai 48, kas parasti ir sastopami FTTH tīklos un ir izplatīta maza kaste koridoros. Ņemot vērā vajadzību pēc vienkāršas uzstādīšanas, darbības un apkopes, optiskās šķiedras kastes var pielāgot pēc izmēra un funkcionalitātes atbilstoši dažādiem lietojuma scenārijiem un tīkla prasībām.
4.ODF sadales rāmis
ODF statīvi parasti ietver optisko šķiedru savienojumu moduļus, sadales blokus, savienotājus un pārvaldības slotus, ko izmanto optisko kabeļu izplatīšanai, savienošanai un pārvaldībai. ODF sadales rāmis ir īpaši izstrādāts optiskās šķiedras sakaru telpām ar plašu portu klāstu (12-1440 kodoliem), piemērots liela mēroga optisko šķiedru kabeļu scenārijiem, piemēram, datu centriem, sakaru bāzes stacijām un integrētām kabeļu sistēmām.
Kopumāoptisko šķiedru sadales rāmji galvenokārt tiek izmantoti optisko kabeļu savienošanai un pārvaldībai, nodrošinot salīdzinoši universālas kabeļu funkcijas; Termināļu kastes ir vairāk vērstas uz optisko kabeļu sadalīšanu un optisko šķiedru saplūšanu, piemērotas konkrētiem piekļuves punktiem; Šķiedru sadales kastes galvenokārt tiek izmantotas sadales optisko kabeļu atzarošanai, sadalei un pārvaldībai, kas parasti sastopami FTTH tīklos; ODF izplatīšanas rāmji ir vairāk vērsti uz optisko signālu sadali, savienošanu un krustošanu, izmantojot liela{0}}blīvuma savienojumus un smalkas šķiedras pārvaldības iespējas.
Tie būtībā ir savienotāju kronšteini, kas nav tieši iesaistīti datu pārraides procesā, bet nodrošina nepieciešamo atbalstu dažādām vietām atbilstoši konkrētiem lietojumprogrammu scenārijiem un ostas konfigurācijas prasībām. Kā optiskās šķiedras sakaru infrastruktūras galvenā sastāvdaļa tiem ir neaizstājama loma tīkla stabilitātes nodrošināšanā, pārraides efektivitātes uzlabošanā un dažādu lietojumu vajadzību apmierināšanā.
