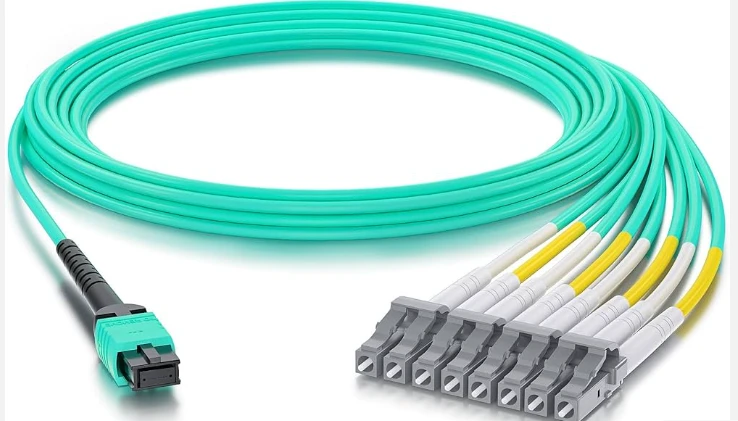

8-kodolu SC uz MTP/MPO plākstera vads ir atdalāms kabeļa komplekts, kas beidzas ar vienu MTP/MPO daudzšķiedru savienotāju vienā galā un četriem dupleksajiem SC savienotājiem otrā galā, kas pārnēsā astoņas optiskās šķiedras vienā apvalkā. Tas kalpo kā tiešs tilts starp augsta-blīvuma paralēlās optikas infrastruktūru un mantoto SC-izslēgtu aprīkojumu, padarot to par vienu no praktiskākajiem rīkiem tīkliem, kas nav gatavi izvilkšanai un nomaiņai, bet kuriem joprojām ir jāpāriet uz 40 G vai 100 G.
Ja jūsu iestādē joprojām tiek darbināti SC-pakešu paneļi, OLT vai testa instrumenti kopā ar jaunāku QSFP+ komutācijas iekārtu, šis kabelis novērš nepieciešamību pēc starpkasetēm vai adapteru paneļiem. Viens gals tiek pievienots tieši QSFP+ SR4 raiduztvērēja portam; pārējie fani izmanto jūsu esošo SC duplekso infrastruktūru. Tieši šis tiešums padara to vērtīgu - un ar ko tas atšķiras no biežāk sastopamajiem MTP-uz-LC sadales kabeļiem, kas dominē lielākajā daļā datu centru katalogu.
Kāpēc 8 šķiedru skaits mūsdienu kabeļos ir svarīgs
Optisko šķiedru nozare ir pakāpeniski pārgājusi no Base-12 uz Base-8 arhitektūru, un tas ir pamatota iemesla dēļ. Standarta QSFP+ vai QSFP28 raiduztvērējs izmanto četras joslas pārraidei un četras joslas uztveršanai – kopā astoņas šķiedras. Izvietojot 12 šķiedru MTP maģistrāles kabeli QSFP lietojumprogrammai, četras šķiedras savienotāja centrā paliek neizmantotas. Liela mēroga izvietošanas laikā ar simtiem saišu šī dīkstāves šķiedra rada ievērojamus izšķērdētus ieguldījumus.
An8-kodolu SC uz MTP/MPO šķiedras plākstera vadslieliski sakrīt ar faktisko 40GBASE-SR4 un 100GBASE-SR4 optisko šķiedru izmantošanu. Katra šķiedra nodrošina satiksmi. Nekādu atkritumu, nekādu beigtu šķipsnu, kas pārblīvē jūsu dokumentāciju. Base-8 kabeļi arī precīzi pielāgojas standarta slēdža portu konfigurācijām — lielākajai daļai šasiju portu skaits ir četri (16 portu, 32 portu līniju kartes), kas tīri savienojas ar 8 šķiedru MTP savienojumiem bez šķiedrām, kas nav palikušas.

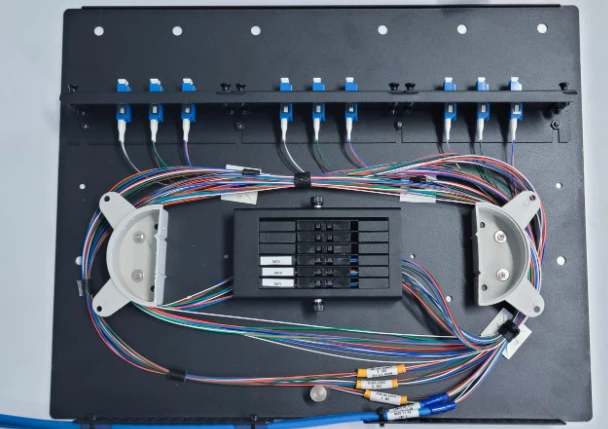

Mantoto SC tīklu savienošana ar paralēlo optiku
Lūk, kur SC{0}}to-MTP/MPO pārtraukuma vads nopelna savu saglabāšanu. SC savienotāji dominēja uzņēmumu un telekomunikāciju kabeļos vairāk nekā divus gadu desmitus. Daudzos universitātes pilsētiņas tīklos, CATV galvas stacijās, valdības iestādēs un operatoru centrālajos birojos joprojām ir rinda pēc rindas SC ielāpu paneļi. Visas šīs infrastruktūras nomaiņa uz LC, lai piekļūtu 40 G ātrumam, ir dārga un traucējoša.
Tā vietā 8-šķiedru MTP-izdales kabelis ļauj savienot 40G QSFP+ portu tieši ar četriem esošajiem SC dupleksajiem portiem. Katrs SC pāris nodrošina vienu 10 G joslu, tāpēc viens QSFP+ raiduztvērējs efektīvi sadalās 4 × 10 G savienojumos jūsu esošā SC elektrostacijā. Tāda pati loģika attiecas uz 100G QSFP28 SR4 raiduztvērējiem, kas sadalīti 4 × 25G joslās. Jūs saglabājat savus kabeļu ieguldījumus, vienlaikus piekļūstot paralēlās optikas joslas platuma blīvumam.
Šis nav nišas scenārijs. Telekomunikāciju operatori, kas izmanto mantoto SONET/SDH infrastruktūru, izmantojot SC savienotājus, universitāšu pilsētiņas ar novecojušām SC-izslēgtām ēku mugurkauliem un apraides iekārtas, kas ir savienotas ar SC šķiedru video pārraidīšanai, sastopas tieši ar šo situāciju. 8-kodolu SC uz MTP/MPO vads nodrošina tiem migrācijas ceļu, kam nav nepieciešama iekrāvēja jaunināšana.
Izpratne par SC-uz-MTP saišu polaritātes konfigurāciju
Polaritāte ir viens no visizplatītākajiem MTP/MPO kabeļu atteices punktiem, un tās pareiza noteikšana SC pārrāvuma gadījumā nav izņēmums. Standarta 8-šķiedru SC uz MTP/MPO sadales mezglam B tipa polaritāte (B metode atbilstoši TIA-568) ir noklusējuma izvēle QSFP raiduztvērēju lietojumprogrammām. B tipa konfigurācijā šķiedras 1. pozīcija vienā galā atbilst šķiedras 8. pozīcijai otrā pusē — pilna masīva maiņa, kas nodrošina pārraides šķiedru saskaņošanu ar uztveršanas šķiedrām pāri saitei.
A tipa (tiešā{0}}caurlaide) polaritāte ir retāk izplatīta izlaušanās scenārijos un parasti ir paredzēta maģistrāles-līdz-maģistrāles savienojumiem, kur kasetes apstrādā Tx/Rx pārslēgšanu. C tips (pair -apvērsts) ir īpaša konfigurācija, ko izmanto ar konkrētiem kasetēm{5}}balstīta strukturēta kabeļu konstrukcija. Ja jūsu infrastruktūras dokumentācijā nav norādīts citādi, B tips ir droša izvēle tiešajiem raiduztvērēja-uz-SC izlaušanās lietojumprogrammām. Polaritātes apstiprināšana pirms pasūtīšanas novērš satraucošu tīras instalācijas scenāriju, kas vienkārši neizturēs gaismu.
Viena režīma un daudzrežīmu: šķiedras veida saskaņošana ar pielietojuma attālumu
8-kodolu SC–MTP/MPO plākstera vads ir pieejams gan vienmodu (OS2, 9/125μm), gan daudzmodu (OM3 50/125μm, OM4 50/125μm) variantos. Izvēle ir atkarīga no jūsu raiduztvērēja veida un sasniedzamības prasībām.
Vairāku režīmu lietojumprogrammām OM3 fiber atbalsta 40GBASE-SR4 līdz 100 metriem un 10 GBASE-SR līdz 300 metriem. OM4 paplašina šos attālumus par - 150 metriem pie 40G SR4 - un piedāvā gandrīz divreiz lielāku modālo joslas platumu pie 850 nm (4700 MHz·km pret . 2000 MHz·km). Ja veidojat jaunas horizontālās darbības datu centrā, OM4 pieaugošās izmaksas salīdzinājumā ar OM3 ir vērtīgas nākotnē. Lai veiktu dziļāku salīdzinājumudaudzmodu šķiedru kategorijas no OM1 līdz OM5, katra paaudze ir izmērāms joslas platuma blīvuma un atbalstītā saites garuma pieaugums.
Singlemode OS2 fiber ir izvēle ilgāk-sasniedzamām lietojumprogrammām - 100GBASE-PSM4 attālumos līdz 500 metriem vai 40GBASE-PLR4, kas sasniedz 10 km. Valdības un universitātes pilsētiņas mugurkaula izvietošanai, kas aptver vairākas ēkas, parasti ir nepieciešams viens režīms, jo īpaši, ja SC ielāpu paneļi tālākajā galā sākotnēji tika instalēti tālsatiksmes telekomunikāciju lietojumprogrammām.
Galvenie izvietošanas scenāriji
Datu centra 10 G-uz 40 G migrācija
Iekārta, kurā darbojas 10 G SFP+ raiduztvērēji ar SC-pielāgošanas paneļiem, var jaunināt mugurkaula slāni uz 40 G QSFP+, atkārtoti neizslēdzot vienu paneli. 8-kodolu SC uz MTP/MPO sadales vads savieno QSFP+ portu tieši ar četriem SC dupleksajiem portiem, no kuriem katrs nodrošina vienu 10 G joslu. Šim migrācijas ceļam nav nepieciešamas nekādas izmaiņas esošajos horizontālajos kabeļos.
Telekomunikāciju centrālā biroja starpsavienojums
Centrālajos birojos bieži tiek uzturēti SC{0}}balstīti optiskie sadales rāmji, kas ir izmantoti gadiem ilgi. Lai šiem esošajiem kadriem pievienotu jaunu DWDM vai ROADM aprīkojumu ar MTP/MPO saskarnēm, ir nepieciešams pārtraukums, kas runā abās savienotāju valodās. 8-dzīslu komplekts to veic bez starpkasetes, ietaupot 1U plaukta vietas katrā savienojuma punktā.
Apraide un A/V transports
Profesionālās apraides iekārtas bieži izmanto SC šķiedru nesaspiestā video pārraidei starp studijām un vadības telpām. Pievienojot IP-balstītu video maršrutētājus ar QSFP portiem, SC uz MTP/MPO sadales vads tīri integrē jaunu aprīkojumu esošajā šķiedras rūpnīcā.
Testu un laboratorijas vides
Tīkla testēšanas laboratorijas bieži uztur dažādu veidu savienotājus dažādās iekārtās. 8-kodolu SC–MTP/MPO ielāpu vads ļauj inženieriem veikt ielāpu starp mantotajiem testa instrumentiem ar SC pieslēgvietām un jaunākiem daudzšķiedru testa komplektiem, nemeklējot adapterus.
Savienotāja kvalitātes un ievietošanas zuduma apsvērumi
Ievietošanas zudumu budžeti kļūst stingrāki, palielinoties saišu ātrumam. Pie 40G un 100G katra desmitā decibela katrā savienojuma punktā ietekmē jūsu saites rezervi. Standarta -pakāpes MTP savienotāji parasti nosaka, ka maksimālais ievietošanas zudums ir mazāks par vai vienāds ar 0,50 dB vienam savienotajam pārim, savukārt elites/mazu -zaudējumu MTP savienotāji to samazina līdz 0,35 dB vai vienādiem ar 0,15 dB (parasti 0,15 dB). Pārrāvuma SC galam ir jābūt mazākam par vai vienādam ar 0,30 dB uz vienu savienotāju.
Prasīgām vairāku{0}}apiņu saitēm, norādot zemu-zaudējumu MTP savienotājusMTP/MPO daudzmodu šķiedru plākstera vadsbeigas ir piemaksas vērtas. Katrs kabelis ir jānosūta ar atsevišķiem testa datiem - 3vismaz uzgaļa ģeometrijas interferometrijas pārbaude. Ja jūsu piegādātājs nevar nodrošināt kabeļa pārbaudes dokumentāciju, tas ir sarkans karogs, kuru ir vērts izpētīt pirms pirkuma pasūtījuma veikšanas.
Savienotāja tīrība ir tikpat svarīga kā savienotāja kvalitāte. Viens piesārņots uzgalis 12-šķiedru MTP savienotājā var radīt 1–2 dB lieko zudumu visā komplektā. Speciāliem MTP-spolu tīrīšanas līdzekļiem jābūt standarta aprīkojumā jebkurā iestādē, kurā tiek izmantoti daudzšķiedru kabeļi. UzturēšanaMTP/MPO optiskās šķiedras adapteriputekļu vāciņš-, kad to nelieto, ir vienkāršs ieradums, kas novērš pārsteidzoši daudz problēmu novēršanas zvanu.
Izvēle starp apaļu kabeli, ovālu kabeli un tukšu lenti
8 kodolu SC–MTP/MPO komplektam ir trīs apvalka opcijas, un izvēle ir vairāk saistīta ar jūsu fizisko maršrutēšanas vidi, nevis signāla veiktspēju.
Apaļš kabelis (parasti 3,0 mm diametrs, LSZH vai PVC apvalks) ir noklusējuma iestatījums lielākajai daļai datu centra lietojumprogrammu. Tas tīri virzās cauri standarta kabeļu pārvaldības gredzeniem un vertikālajiem organizētājiem, un tā izturīgā konstrukcija nodrošina atkārtotu apstrādi pārvietošanas, pievienošanas un izmaiņu laikā.
Ovāls (plakans) kabelis labi darbojas zemgrīdas instalācijās vai šaurās horizontālās kabeļu renēs, kur vertikālā kraušanas augstums ir ierobežots. Atkailināts lentes kabelis nodrošina maksimālu blīvumu īpaši-augsta-blīvuma plāksteru zonām, taču samazina mehānisko izturību -, tas ir vislabāk piemērots pastāvīgai uzstādīšanai kasetēs vai plāksteru paneļos, kur kabelis netiks traucēts, kad tas ir novadīts.
Salīdzinājums ar MTP{0}}uz-LC Breakout kabeļiem
Daudz izplatītākā sadales konfigurācija ir MTP uz LC, jo LC ir kļuvis par dominējošo duplekso savienotāju mūsdienu datu centros. Tātad, kāpēc jūs tā vietā sniedzat SC izlaušanos? Saderība ar uzstādīto infrastruktūru ir noteicošais faktors. Ja jūsu iekārta jau ir standartizējusi LC, SC izlaušanās nav priekšrocību. Bet, ja SC savienotāji atrodas sienā, plākstera panelī vai iekārtā,SC savienotāja savietojamība ar MTP/MPO daudzšķiedru sistēmāmizmantojot izlaušanas komplektu, ir ātrākais ceļš uz lielāku joslas platumu bez atkārtotas kabeļu izveides.
SC savienotāji arī saglabā priekšrocības noteiktos lietojumos: to lielākais 2,5 mm uzgalis nodrošina nedaudz lielāku virsmas laukumu fiziskam kontaktam, ar tiem ir vieglāk rīkoties ar cimdu rokām rūpnieciskā vidē, un tie joprojām ir standarta savienotājs FTTH OLT iekārtās daudzos reģionos.
Bieži uzdotie jautājumi
J: Vai 100 G savienojumiem var izmantot 8 kodolu SC uz MTP/MPO plākstera vadu?
A: Jā. 100GBASE-SR4 QSFP28 raiduztvērējs izmanto četras paralēlas 25G joslas astoņās šķiedrās - tieši tas, ko nodrošina šis kabelis. Katram SC dupleksajam pārim ir viena 25 G josla. Viena režīma 100G PSM4 lietojumprogrammām norādiet komplekta OS2 versiju.
J: Kādu polaritātes veidu man vajadzētu pasūtīt QSFP+ raiduztvērēja lietojumprogrammām?
A: B tipa (B metode) polaritāte ir standarts tiešajiem QSFP pārrāvuma savienojumiem. Tas veic pilnu šķiedru masīva apvērsumu, lai pārraides pozīcijas MTP galā sakristu ar uztveršanas pozīcijām SC galā. Ja vien jūsu strukturētā kabeļa dizains nepārprotami pieprasa A vai C tipu, pasūtiet B tipu.
J: Vai man ir nepieciešams vīriešu vai sieviešu MTP savienotājs vairāku{0}}šķiedru galā?
A: Sieviešu (nepiespraustā) MTP ir standarta konfigurācija savienojuma izveidei ar QSFP raiduztvērējiem un lielākajai daļai ielāpu paneļa adapteru, kas izmanto vīrišķos (piespraustos) savienotājus. Pasūtiet sievieti, ja vien jūsu īpašā aprīkojuma dokumentācijā nav norādīts citādi.
J: Vai 8 šķiedru MTP savienotājs ir tāds pats kā standarta 12 šķiedru MPO?

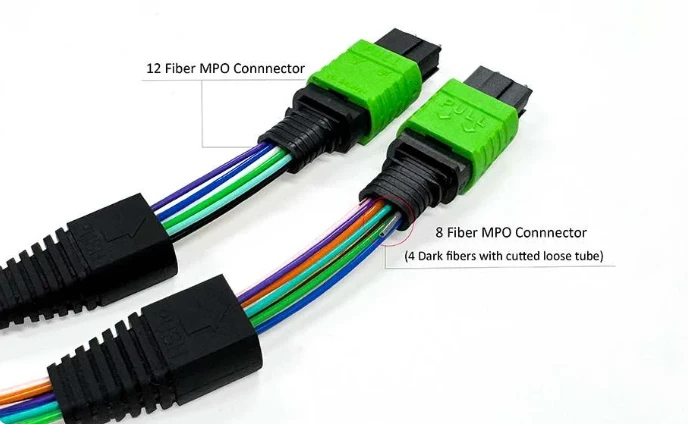

A: 8-šķiedru MTP izmanto to pašu fizisko MPO-12 savienotāja korpusu, bet tikai aizpilda ārējās astoņas šķiedras pozīcijas (1–4 un 9–12), atstājot centrālo četru pozīciju tukšu. Tas ir mehāniski savietojams ar standarta 12 šķiedru MPO adapteriem. Galvenā atšķirība ir šķiedru izmantošana — 8 šķiedru komplekts novērš četras neizmantotās šķiedras, kas būtu tumšas QSFP lietojumprogrammā.
J: Kāds jakas vērtējums man ir nepieciešams, lai uzstādītu plēnumu?
A. Kabeļiem, kas iet cauri gaisa{0}}apstrādes telpām (virs nolaižamiem griestiem, zem paaugstinātām grīdām telpas-novērtētajās zonās), norādiet OFNP (Optical Fiber Nonconductive Plenum) apvalku. Vertikāliem stāvvadiem starp stāviem pietiek ar OFNR (Riser). LSZH (Low Smoke Zero Halogen) ir standarts lielākajai daļai starptautisko datu centru vidi, un tas ir nepieciešams daudzās Eiropas un Āzijas instalācijās. Jūsu vietējais būvnormatīvs nosaka minimālo prasību.
