Kas ir SC LC ielāpu kabelis?
SC-LC šķiedru optikas vads ir mazs, kompakts plākstera kabelis, ko ļoti populāri izmanto daudzās lietojumprogrammās. Šie tīkla risinājumi ietver telekomunikāciju tīklus, LAN, datu apstrādes tīklus, ierīču gala savienojumus un telpu sadali. SC-LC ielāpu vadi ir izstrādāti, lai nodrošinātu ātrus Ethernet risinājumus Gigabit lietojumprogrammās un bankomātos ar mazāku vietas patēriņu.
Specifikācija
| Parametrs | Vienība | FC, SC, LC/ Armored fiber patch cord | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Ievietošanas zudums (tipisks) | dB | Mazāks vai vienāds ar 0,3 | Mazāks vai vienāds ar 0,2 | Mazāks vai vienāds ar 0,3 | Mazāks vai vienāds ar 0,2 | Mazāks vai vienāds ar 0,3 | Mazāks vai vienāds ar 0,2 | Mazāks vai vienāds ar 0,2 | Mazāks vai vienāds ar 0,3 | Mazāks vai vienāds ar 0,2 | Mazāks vai vienāds ar 0,2 | Mazāks vai vienāds ar 0,3 | Mazāks vai vienāds ar 0,3 |
| Atdeves zaudējums | dB | Lielāks vai vienāds ar 45 | Lielāks vai vienāds ar 50 | Lielāks vai vienāds ar 60 | Lielāks vai vienāds ar 30 | Lielāks vai vienāds ar 45 | Lielāks vai vienāds ar 50 | Lielāks vai vienāds ar 30 | Lielāks vai vienāds ar 45 | Lielāks vai vienāds ar 50 | Lielāks par vai vienāds ar 35 | Lielāks vai vienāds ar 55 | Lielāks vai vienāds ar 75 |
| Darbības viļņa garums | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Maināmība | dB | Mazāks vai vienāds ar 0,2 | Mazāks vai vienāds ar 0,2 | Mazāks vai vienāds ar 0,2 | Mazāks vai vienāds ar 0,2 | ||||||||
| Vibrācija | dB | Mazāks vai vienāds ar 0,2 | Mazāks vai vienāds ar 0,2 | Mazāks vai vienāds ar 0,2 | Mazāks vai vienāds ar 0,2 | ||||||||
| Darba temperatūra | grāds | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Uzglabāšanas temperatūra | grāds | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Kabeļa diametrs | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

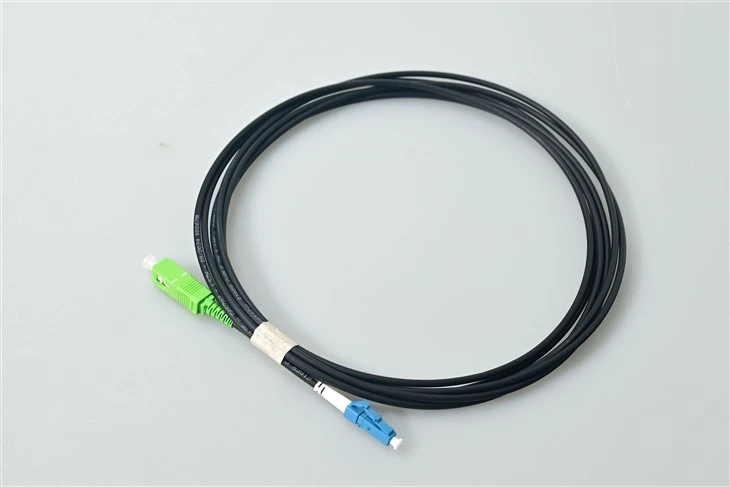

SC/APC uz LC/UPC optiskās šķiedras vads
APC{0}}uz-UPC hibrīda dizains
SC/APC 8 grādu leņķa pulēšana nodrošina atgriešanās zudumu, kas ir lielāks vai vienāds ar 60 dB. LC/UPC kupola pulēšana nodrošina lielāku vai vienādu ar 50 dB. Viens kabelis savieno abus interfeisa tipus - zaļš korpuss identificē APC, zils identificē UPC.
Mazs formas koeficients, augsta{0}}blīvuma LC savienojums
LC 1,25 mm uzgalis ir uz pusi mazāks nekā SC 2,5 mm - divkāršo portu blīvumu SFP/SFP+/QSFP raiduztvērējos. RJ-stila fiksators ātrai pievienošanai-un{7}}izvilkšanai.

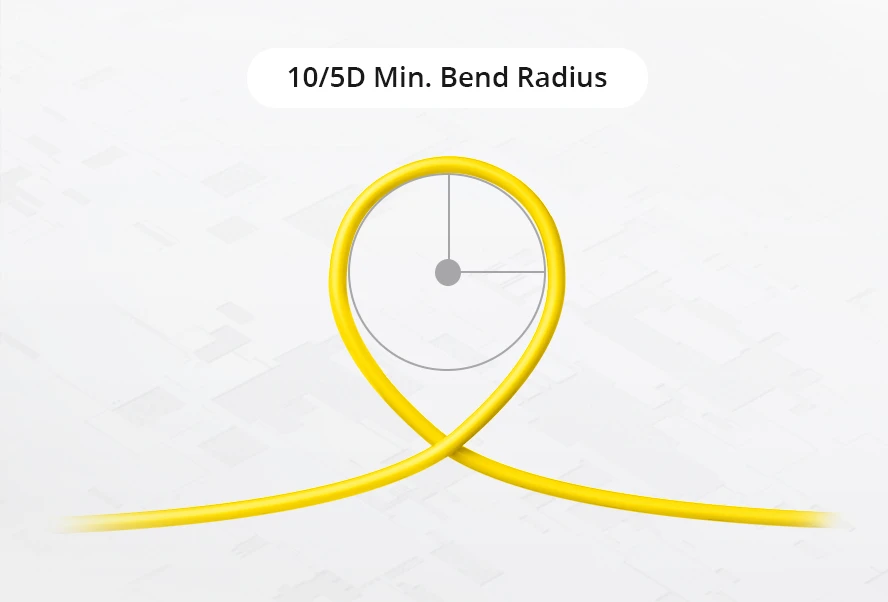

G.657.A1 Bend-Nejutīga šķiedra
Minimālais lieces rādiuss ir 10 mm, lai nodrošinātu stingru maršrutēšanu plākstera paneļos un zem-grīdas vados. Atpakaļ savietojams ar G.652.D. Atbalsta līdz 40 km pie 1550 nm.
Lietojumprogrammu risinājumi
Tipiski izvietošanas scenāriji šim SC uz LC vienmoda šķiedras plākstera kabelim.
FTTH / GPON piekļuves tīkls
Savieno SC/APC OLT portus ar LC/UPC ONT aprīkojumu ODF. ThePLC sadalītājsizplatīšanas ceļā izmanto arī SC/APC saskarnes.
Datu centra krusto{0}}savienojums
Pielāgo SC/APC šķiedru sadales paneļus tieši LC/UPC SFP+ raiduztvērējiem ToR slēdžos. Atbalsta 10GbE, 25GbE un 100GbE.

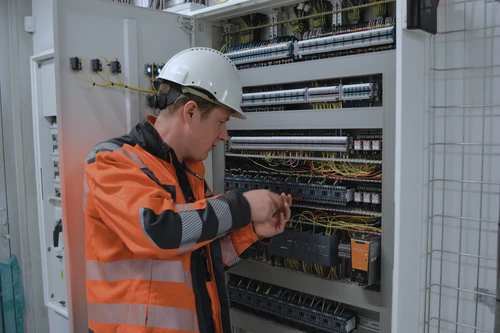

CATV / RF, izmantojot šķiedru
APC gala{0}}virsma novērš CSO/CTB kropļojumus analogajā video. Izmanto starp galvas gala raidītājiem un optiskajiem mezgliem HFC tīklos.

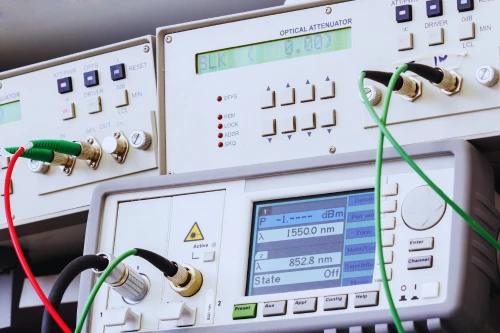

Telekomunikāciju testēšana un mērīšana
Atsauces{0}}pārbaudes vads LC/UPC OTDR testa portu savienošanai ar SC/APC sadales rāmjiem centrālajos birojos.
Uzņēmuma LAN migrācija
Pārveido mantoto SC-izbeigto strukturēto kabeļu ar jauniem LC-slēdžiem un maršrutētājiem bez atkārtotas-pārtraukšanas.
WDM multipleksēšanas sistēmas
Saskaras SC/APC mux/demux porti ar LC/UPC transponderiem CWDM un DWDM izvietošanā.
Produktu apraksts
Katrs optiskās šķiedras plākstera vads ir 100% pārbaudīts attiecībā uz ievietošanas zudumu un atgriešanās zudumu pie 1310/1550 nm. Cirkonija oksīda keramikas uzgaļi nodrošina mazāku vai vienādu ar 0,2 dB apmaiņu, izmantojot vairāk nekā 1000 pārošanās ciklus. ISO 9001:2015 sertificēts objekts. Telcordia GR-326, IEC 61300, RoHS, saderīgs ar REACH. OFNR un LSZH jaku iespējas. Kabeļa diametrs φ0,9 / φ2,0 / φ3,0 mm. Pieejami pielāgoti garumi 0,3–100 m.
Produktu apraksts
J: Kāda ir atšķirība starp APC un UPC, izmantojot optiskās šķiedras plākstera vadu?
A: APC gala -virsma ir 8 grādu leņķī (lielāks vai vienāds ar 60 dB atgriešanās zudumu), UPC ir kupola -formas gals- (lielāks vai vienāds ar 50 dB). GPON un CATV sistēmām izplatīšanas pusē ir nepieciešams APC; aprīkojuma porti, piemēram, SFP raiduztvērēji, izmanto UPC. Zaļš savienotājs=APC, zils=UPC.
J: Vai varu pievienot APC savienotāju UPC adapterim?
A: No. Mismatched polish creates an air gap causing >3 dB zudums un uzgaļa bojājums. Vienmēr savienojiet APC ar APC, UPC ar UPC. Ieslēgts leņķiskais atslēgas slotsSC/APC adapterinovērš lielāko daļu nejaušas{0}}pārošanās.
J: Kādi ātrumi un attālumi tiek atbalstīti?
A: 100 Mbps līdz 100 GbE. Līdz 10 km pie 1310 nm, 40 km pie 1550 nm. Faktiskā sasniedzamība ir atkarīga no raiduztvērēja optiskā budžeta un kopējā saites zuduma.
J: Kāda ir atšķirība starp plākstera vadu un ašķiedru bize?
A. Plākstera vada abos galos ir savienotāji, lai to varētu izmantot plug{0}}un-play. Pīlei ir viens savienotājs un viens tukšs šķiedras gals savienošanai ar maģistrāles kabeļiem.
J: Vai es varu pasūtīt pielāgotus garumus vai abpusējās versijas?
A: Jā. Pielāgots 0,3 m–100 m, izpildes laiks 3–5 dienas. Pieejamas dupleksās, bruņotās un LSZH versijas. Izgatavojam arī12-kodolu SC/APC uz LC/UPClielāka šķiedru skaita vajadzībām.
