Tehniskās specifikācijas – LC uz FC OM3 Duplex Fiber Patch Cable
| Parametrs | Specifikācija | Parametrs | Specifikācija |
|---|---|---|---|
| Savienotāja veids | LC UPC uz FC UPC | Šķiedras veids | OM3 Multimode 50/125μm |
| Šķiedras pakāpe | Lāzers-Optimizēts 50 μm | Viļņa garums | 850nm / 1300nm |
| Ievietošanas zudums | Mazāks vai vienāds ar 0,3 dB (parasti 0,2 dB) | Atgriešanās zaudējums | Lielāks vai vienāds ar 20 dB |
| Šķiedru skaits | Duplekss (2 šķiedras) | Kabeļa diametrs | 2,0 mm cieši-buferēts |
| Kabeļa apvalks | LSZH (zema dūmu nulles halogēna) | Jakas krāsa | Aqua (OM3 standarts) |
| Maks. Datu pārraides ātrums | 10 Gb/s 300 m | Uzmavas materiāls | Precīzijas cirkonija keramika |
| Min. Liekuma rādiuss | 30 mm (nolādēts) / 15 mm (bez ielādes) | Stiepes izturība | Lielāks vai vienāds ar 100N |
| Darba temp. | -20 grādiem līdz +70 grādiem | Uzglabāšanas temp. | -40 grādi līdz +80 grāds |
| Pieejamie garumi | 1m, 2m, 3m, 5m, 10m, pēc pasūtījuma | Atbilstība | RoHS, CE, ISO 11801 |

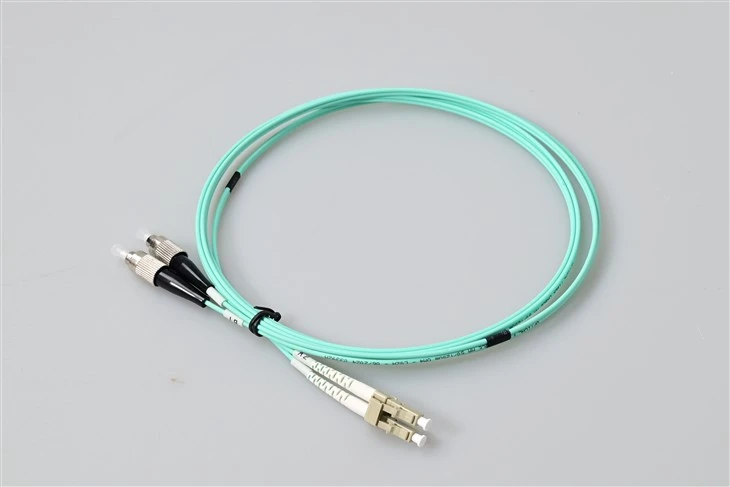

Kas ir no LC uz FC OM3 daudzrežīmu divpusējā plākstera kabelis?
TheLC uz FC OM3 daudzmodu dupleksais plākstera kabelisir hibrīds optiskās šķiedras džemperis, kas īpaši paredzēts ierīču savienošanai ar dažādām savienotāju saskarnēm. Ar LC UPC savienotāju vienā galā un FC UPC savienotāju otrā galā, šis kabelis nodrošina netraucētu saziņu starp modernām tīkla iekārtām ar LC pieslēgvietām un mantotajām sistēmām, kas aprīkotas ar FC saskarnēm.
Atšķirībā no standarta LC-LC vai FC-FC plākstera vadiem, kas savieno identiskus savienotājus, šim LC-FC hibrīdkabelim ir būtiska nozīme jauktās šķiedras infrastruktūras vidēs. Datu centros un telekomunikāciju iekārtās bieži tiek izmantotas dažādu paaudžu iekārtas,{4}}jaunāki slēdži un raiduztvērēji parasti izmanto kompaktus LC savienotājus, lai nodrošinātu lielāku pieslēgvietu blīvumu, savukārt vecāki testa instrumenti, DWDM sistēmas un mobilo sakaru operatora{5}pakalpojuma līmeņa telekomunikāciju iekārtas joprojām var paļauties uz izturīgiem FC vītņotiem savienotājiem.
Kāpēc izvēlēties šo hibrīda LC-FC daudzmodu šķiedru džemperi?
OM3 lāzera{1}}optimizētais 50/125 μm šķiedras kodolsatbalsta 10 gigabitu Ethernet pārraidi līdz 300 metriem pie 850 nm viļņa garuma, padarot to piemērotu iekšējiem-ēkas mugurkaula savienojumiem un nelielas-attiecības datu centra saitēm. Akva-krāsu LSZH apvalks atbilst ugunsdrošības prasībām attiecībā uz uzstādīšanu iekštelpās, ugunsgrēka gadījumā izdalot minimālu dūmu daudzumu un bez toksiskām halogēna gāzēm, kas ir būtiski slēgtās serveru telpās un kabeļu renēs.
Katrs kabelis pirms nosūtīšanas tiek pakļauts 100% optiskajai pārbaudei. Precīzi -pulēta cirkonija oksīda keramikas uzgaļi gan LC, gan FC galos nodrošina konsekventuievietošanas zudumszem 0,3 dB, nodrošinot uzticamu signāla integritāti visā optiskās šķiedras tīklā.
LC savienotājs pret FC savienotāju: Interfeisa atšķirības izpratne
TheLC (Lucent Connector) izmanto kompaktu 1,25 mm uzgali ar stumšanas-uzvilkšanas mehānismu, kas nodrošina augsta{0}}blīvuma izvietošanu-, kas divreiz pārsniedz portu skaitu salīdzinājumā ar SC savienotājiem tajā pašā paneļa vietā. Tā ir kļuvusi par dominējošo saskarniSFP/SFP+ raiduztvērējiun mūsdienīgi tīkla slēdži.
TheFC (Ferrule Connector) ir aprīkots ar 2,5 mm uzgali ar vītņotu skrūvi{1}}uz savienojuma. Lai gan jaunās instalācijās tie ir retāk sastopami, FC savienotāji joprojām ir izplatīti precizitātes mērīšanas iekārtās, optiskajos testa instrumentos un vecākā telekomunikāciju infrastruktūrā, jo tie ir droši mehāniski savienojumi un izturība pret vibrāciju.
Šis LC uz FC ielāpu kabelis novērš vajadzību pēc papildu adapteriem vai pārveidošanas moduļiem, savienojot šos divus interfeisa veidus, vienkāršojot kabeļa pārvaldību un samazinot iespējamos atteices punktus jūsu tīklā.
Lietojumprogrammas — kur no LC uz FC OM3 duplekso kabeļu Excel
Šis LC UPC uz FC UPC OM3 dupleksais hibrīda plākstera kabelis ir paredzēts-vienam uzdevumam. Vairums standarta LC-LC džemperi nevar darboties labi: savienot modernus LC-slēdžus, raiduztvērējus un plāksteru paneļus ar mantoto FC-nobeigto testa iekārtu, apraides aprīkojumu un O2}{0}{0} izdzīvojot šauros 90 grādu līkumus, ko pieprasa strukturētās kabeļu teknes. Jaukta-savienotāja gala un līkumu nejutīgas šķiedras G657A1 kombinācija ir tā, kas atšķir šo džemperi no parasta LC-FC plākstera vada.
Mantotais FC aprīkojums → Moderns LC tīkla jauninājums
Vecākos telekomunikāciju centrālajos birojos un apraides galvenajās -vadības telpās esošie optiskās šķiedras ievades paneļi joprojām ir savienoti ar FC starpsienām. Liekšanai nejutīgais LC-FC OM3 kabelis ļauj novirzīt jaunu-būvējuma LC SFP+ slēdzi tieši mantotajā FC ODF, atkārtoti -pārslēdzot ienākošo lauka kabeli, - saglabājot capex un izvairoties no pakalpojuma pārtraukuma.
Testēšanas un mērīšanas laboratorijas džemperi
OTDR, optiskie gaismas avoti un atsauces{0}}pakāpes jaudas mērītāji no EXFO, JDSU, Yokogawa un Anritsu visbiežāk tiek piegādāti ar FC/PC starpsienām, savukārt testējamā ierīce izmanto LC. 50/125 OM3 LC-FC dupleksais džemperis ir standarta laboratorijas adaptera kabelis, ko izmanto, lai savienotu šīs divas saskarnes 10 G daudzmodu saites sertifikācijas laikā.
Stingrs-rādiusa maršruts kabeļu teknēs un stūru līkumos
G657A1 šķiedra saglabā makrolīkuma zudumu zem 0,1 dB 10 mm rādiusā, salīdzinot ar aptuveni 1–2 dB mantotajai G652D šķiedrai tajā pašā līkumā. Tam ir nozīme strukturētajā kabeļos: G657A1 LC-FC OM3 2.0mm plākstera vadu var ievilkt 1 U horizontālos pārvados, ap stūra stabiem un cauri rievām kabeļu renēm, neizmantojot -liekuma sodu, kas varētu izjaukt 10 G rezerves budžetu.
Iekštelpu 10 G daudzmodu mugurkauls ar ugunsdrošības-drošības mandātu
LSZH jakas degot gandrīz neizdala halogenētus dūmus, tāpēc ap tām ir rakstīts IEC 60332-1, EN 50575 Cca un IEC 60754. LSZH liesmu slāpējošais-LC uz FC OM3 vads ir pareizā specifikācija slimnīcām, pazemes metro stacijām, datu centriem un augstceltņu biroju stāvvadiem, kur tiek ievēroti dūmu toksicitātes ierobežojumi.
CATV galvas stacijas un apraides pārraide
Vecāki CATV galvas uztvērēji un SDI-over-fiber paplašinātāji notur skrūvi-uz FC savienotājiem, jo vītņotais savienojums iztur vibrāciju labāk nekā push-pull LC. LC-FC 10G daudzmodu plākstera vads pārraida signālu no moderna LC-šķiedru agregatora uz šo vibrāciju-jutīgo mantoto FC portu.
FTTX centrālā biroja krusto{0}}savienojumi
Pārvadātāju{0}}klases ODF bieži nodrošina FC/PC līnijas pusē un LC aprīkojuma pusē. Mantotais-FC-uz-LC pārveidošanas kabelis ar G657A1 kodolu ir noklusējuma krusteniskās-savienojuma līdzeklis, kas tiek iegādāts lielapjomā katram jaunam PON apkopošanas nodalījumam.
Lielapjoma piegādātāju pasūtījumi paneļu veidotājiem un integratoriem
Sistēmu integratori, kas veido iepriekš-vadu plākstera paneļus, nosaka LC uz FC OM3 duplekso kabeļu ražotāju pēc līkuma-rādiusa veiktspējas un LSZH sertifikātiem -, nevis tikai vienības cenas. Lielapjoma pasūtījuma MOQ ir 100 vienības vienā garumā-SKU, un tiek atbalstīta jaukta-garuma konsolidācija vienā un tajā pašā PO.
Bieži uzdotie jautājumi — no LC uz FC OM3 šķiedru plākstera kabelis
1. jautājums. Kāpēc izvēlēties hibrīda LC-uz-FC OM3 ielāpu kabeli, nevis divus atsevišķus LC-LC un FC-FC džemperus?
A: Hibrīds džemperis noņem vienu savienojošo{0} pāri no optiskā ceļa, ietaupot aptuveni 0,3 dB no ievietošanas zuduma un vienu potenciālu netīrumu{2}}ieejas punktu. Ar ierobežotu 10 G daudzmodu saišu budžetu tam ir nozīme -, tāpēc priekšroka tiek dota LC UPC uz FC UPC OM3 hibrīda kabelim, nevis divu džemperu ķēdei un LC-FC adapterim.
2. jautājums. Ko G657A1 lieces nejutīga šķiedra patiesībā dara 10 mm lieces rādiusā?
A: Standarta G652D šķiedra zaudē apmēram 1–2 dB uz apgriezienu, kad tā ir saliekta līdz 10 mm. G657A1 šķiedra notur šo zudumu zem 0,1 dB. Praktiski runājot, G657A1 LC-FC OM3 2.0mm plākstera vadu var novietot ap stūra stabu vai kabeļa pirksta iekšpusē bez izmērāma signāla pasliktināšanās -, ko nevar izdarīt vecāka šķiedras konstrukcija.
3. jautājums: Vai LSZH 2,0 mm apvalks ir paredzēts pieplūdes vai stāvvada instalācijām?
A: LSZH ir Eiropas un starptautiskais zema -dūmu-nulle-halogēna reitings (IEC 60332-1 / EN 50575 Cca). Tas ir pieņemts vispārējai lietošanai iekštelpās, stāvvados un kabeļu{7}}teknes, taču NAV līdzvērtīgs Ziemeļamerikas OFNP vērtējumam. Ja jūsu projektam īpaši nepieciešams OFNP saskaņā ar NEC, pieprasiet šī LC-FC OM3 dupleksā džempera OFNP{10}}apvalku.
4. jautājums. Vai šis LC UPC uz FC UPC OM3 ielāpu kabelis atbalstīs 10G Ethernet pilnā 300 m daudzrežīmu sasniedzamībā?
A: Jā. OM3 50/125 lāzer-optimizētā šķiedra ir paredzēta 10GBASE-SR līdz 300 m. Tā kā šī LC-FC 10G daudzrežīmu vada ievietošanas zudums ir mazāks par vai vienāds ar 0,3 dB, savienojuma pārī ir pietiekami daudz atstarpi, pilns 300 m sasniedzamība ir sasniedzama -, ja arī pakārtotā saite ir OM3 vai labāka.
5. jautājums. Kāpēc jaunai daudzrežīmu versijai ir jānorāda OM3, nevis OM1 vai OM2?
A: OM1 (62,5/125) maksimālais attālums ir 33 m 10GBASE-SR; OM2 (50/125) sasniedz tikai 82 m pie 10G. OM3 to paplašina līdz 300 m. Jebkurai jaunai 10 G{16}}instalēšanai 50/125 OM3 LC-FC dupleksais džemperis ir minimālā specifikācija, kas turpmāk{21}}pārbauda saiti. Ja jūsu projekts vēlāk var palielināties līdz 40 G vai 100 G, skatiet mūsudetalizēts OM3 un OM4 daudzmodu šķiedru veiktspējas salīdzinājumslai noteiktu, vai instalēšanas laikā ir vērts veikt jaunināšanu uz OM4.
6. jautājums. Vai šī kabeļa UPC pulēšanas līdzekli var nomainīt pret APC, veicot lielapjoma pasūtījumu?
A: UPC salīdzinājumā ar APC ir rūpnīcas{0}}izvēle, un to nevar pārveidot uz vietas. Lielapjoma pasūtījumos mēs ražojam LC APC/FC APC variantus kā atsevišķus SKU -, taču ņemiet vērā, ka APC gala-virsmas ir ar zaļu-sāknēšanas kodu un parasti tiek izmantotas PON/FTTH vienmodā, nevis OM3 daudzrežīmā. 10 G daudzrežīmu saitēm LC UPC un FC UPC ir pareizais savienojums pārī. Lai iegūtu pilnu informāciju par to, kā PC, UPC un APC gala{9}}galu ģeometrijas atšķiras pēc atdeves zuduma veiktspējas, skatiet mūsušķiedru savienotāja pulēšanas veida rokasgrāmata, kas aptver datora un UPC un APC specifikācijas.
7. jautājums. Kāds ir lielapjoma MOQ un tipiskais piegādes laiks LC-FC OM3 dupleksā piegādātāja pasūtījumam?
A: MOQ ir 100 vienības vienā garumā-SKU krājuma konfigurācijām. Izgatavošanas laiks ir 3–5 darbadienas standarta LSZH 2,0 mm ūdens komplektiem un 7–12 darbadienas pielāgotas-jakas vai pielāgota-garuma LC uz FC OM3 plākstera vadu partijām. Katram projektam ir norādīti konteineri ar 5,{13}} vienībām.
8. jautājums. Kā pirms ievietošanas jānotīra LC UPC un FC UPC gala virsmas?
A. Pirms katras pārošanās abos galos izmantojiet ruļļu{0}}tipa šķiedru tīrītāju. Lai veiktu pārbaudi uz vietas, 200 ×/400 × videošķiedras tvērums pārbauda gala -virsmu atbilstoši IEC 61300-3-35 nokārtošanas/neatbilstības kritērijiem. Putekļi-nejūtīgā LC-FC OM3 kabeļa nosegšana starp lietošanas reizēm ir obligāta — netīrumi ir vienīgais lielākais hibrīda mezgla saites malas kļūmes cēlonis.
9. jautājums: Vai A klases cirkonija oksīda uzgalim ir pievienots rūpnīcas testa ziņojums?
A: Jā. Katrai vienībai ir 100% interferometrs,{2}}kas tiek mērīts, lai noteiktu virsotnes nobīdi, izliekuma rādiusu un šķiedru apakšējo griezumu, kā arī ievietošanas-zaudējumu/atgriešanās-zaudējumu pārbaude pie 1310 nm un 1550 nm. Atsevišķi sērijas -numurēti testa ziņojumi ir pieejami vairumtirdzniecības LC-FC OM3 dupleksajiem lielapjoma pasūtījumiem bez papildu maksas.
Q10: Vai kabeļa garumu var pielāgot konkrētam projektam?
A: Pēc pasūtījuma tiek ražoti individuālie garumi no 0,5 m līdz 300 m. Lielapjoma pasūtījumiem, kuros vienā un tajā pašā PO tiek jaukti garumi (0,5 m, 1 m, 2 m, 3 m, 5 m, 10 m, 20 m), LC UPC uz FC UPC OM3 dupleksā plākstera kabeļa piegādātājs var apvienot visus griezumus vienā sūtījumā, lai samazinātu kravu.
11. jautājums. Vai šis kabelis ir piemērots izmantošanai ārpus telpām tiešā{1}}apglabāšanā?
A: Nē. 2,0 mm LSZH blīvā-bufera konstrukcija ir paredzēta lietošanai iekštelpās/ēkās{3}}. Apbedīšanai ārpus telpām ir nepieciešams bruņots vai ar želeju{6}}pildīts āra kabelis, kas savienots ar ODF, un šis iekštelpu džemperis ir pievienots ODF plākstera pusē.
Q12: Kādi darbības vides ierobežojumi man jāievēro?
A: Darba temperatūra ir no -20 grādiem līdz +70 grādiem, uzglabāšanas temperatūra no -40 grādiem līdz +80 grādiem. Tas attiecas uz iekštelpu datu-centru, telekomunikāciju-telpu un kondicionētu apraides vidi. Aukstākām neapsildāmām āra nojumēm šī LC-FC OM3 LSZH ielāpu kabeļa vietā norādiet industriālo-temp.
