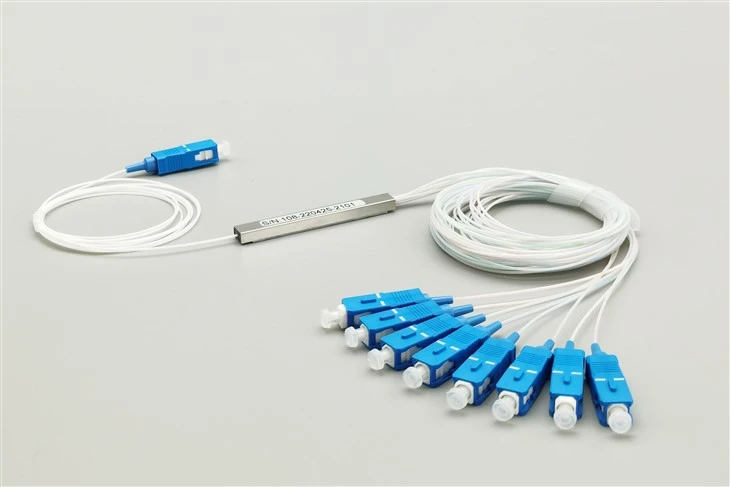

1 x 8 SC/UPC iepriekš{2}}savienota PLC sadalītāja specifikācijas
| Konfigurācija | 1×8 | Iepakojuma stils | Mini caurule (4 × 40 × 50 mm) |
|---|---|---|---|
| Savienotāja veids | SC/UPC (visi porti) | Poļu tips | UPC (ultra fiziskais kontakts) |
| Šķiedras veids | G.657A1 Viena režīma | Šķiedras diametrs | 900 μm stingrs buferis |
| Pigtail garums | 1,5 m (ievade un visas izejas) | Darbības viļņa garums | 1260 ~ 1650 nm |
| Sadalītāja ievietošanas zudums | Mazāks vai vienāds ar 10,5 dB (parasti 9,8 dB) | Savienotāja ievietošanas zudums | Mazāks vai vienāds ar 0,3 dB vienam savienotājam |
| Atgriešanās zaudējums | Lielāks vai vienāds ar 50 dB (UPC Polish) | Vienveidība | Mazāks vai vienāds ar 0,8 dB |
| Virzība | Lielāks vai vienāds ar 55 dB | PDL | Mazāks vai vienāds ar 0,2 dB |
| TDL | Mazāks vai vienāds ar 0,5 dB | WDL | Mazāks vai vienāds ar 0,3 dB |
| Darba temperatūra | -40 grādi līdz +85 grāds | Uzglabāšanas temperatūra | -40 grādi līdz +85 grāds |
| Savienotāja izturība | 500+ Pārošanās cikli | Uzmavas materiāls | Cirkonija keramika |
Kāpēc izvēlēties iepriekš savienotu SC/UPC PLC sadalītāju{0}}?
Šis 1 x 8 PLC sadalītājs tiek piegādāts ar visiem deviņiem šķiedru galiem (viena ieeja un astoņas izejas) rūpnīcā{2}}ar SC/UPC savienotājiem, pārbaudīts un gatavs tūlītējai uzstādīšanai. Atšķirībā no plikiem šķiedru sadalītājiem, kas prasakodolsintēzes savienotāji, griezēji un apmācīti tehniķi, iepriekš savienotās ierīces var pievienot tieši SC/UPC adapteru paneļiem, OLT pieslēgvietām un ONT saskarnēm bez lauka pārtraukšanas.
Atbrīvojieties no savienošanas aprīkojuma un specializētām darbaspēka izmaksām
Kodolsintēzes savienošanai nepieciešami ieguldījumi iekārtās, kas pārsniedz 3000 USD, un tehniķi, kas ir sertificēti šķiedru pārtraukšanas procedūrās. Nelieliem interneta pakalpojumu sniedzējiem, pašvaldību platjoslas projektiem un tīklu būvuzņēmējiem šīs izmaksas bieži pārsniedz vienas izvietošanas budžetu. Iepriekš savienotie sadalītāji pilnībā noņem šo barjeru,-jebkurš uzstādītājs, kurš var pievienot kabeli, var izvietot pilnībā funkcionējošu PON izplatīšanas mezglu.
Rūpnīcas-Kontrolēta kvalitāte nodrošina pastāvīgu tīkla veiktspēju
Katram šī sadalītāja SC/UPC savienotājam pirms nosūtīšanas tiek veikta interferometriskā pārbaude, lai pārliecinātos, ka gala{0}}sejas ģeometrija atbilst IEC 61755-3-1 standartiem. Virsotnes nobīde, izliekuma rādiuss un šķiedras augstums tiek mērīts, lai nodrošinātu, ka ievietošanas zudums paliek zem 0,3 dB. Šis rūpnīcas kontrolētais process nodrošina konsekventākus rezultātus nekā lauka pārtraukšana, kur vides apstākļi un tehniķa prasmju līmenis rada mainīgumu.
Ātrāka izvietošana paātrina ieņēmumu atpazīšanu
Laiks, kas pavadīts, savienojot savienotājus katrā sadales punktā, tieši aizkavē pakalpojuma aktivizēšanu un ieņēmumu gūšanu. Iepriekš savienots 1x8 sadalītājs tiek instalēts dažu minūšu laikā: uzstādiet mini cauruli, novietojiet šuves uz adaptera paneli, pievienojiet savienotājus, un mezgls darbojas. Operatoriem, kas sacenšas, lai piesaistītu abonentus konkurences tirgos, šī ātruma priekšrocība ir tieši saistīta ar biznesa rezultātiem.
SC/UPC savienotāju tehnoloģija šajā iepriekš{0}}izbeigtajā sadalītājā
Īpaši fiziska kontakta pulēšana uzticamai signālu pārraidei
UPC (Ultra Physical Contact) pulēšanaizveido nedaudz kupolveida šķiedras gala-virsmu, kas nodrošina cietu stikla-un-stiklu kontaktu, kad tas ir savienots ar citu UPC savienotāju. Šis fiziskais kontakts samazina gaisa spraugas saskarnē, saglabājot ievietošanas zudumu zem 0,3 dB un atgriešanās zudumu virs 50 dB-, kas ir pietiekami GPON, EPON un point{7}}to{8}}point fiber links, kur atpakaļ{9}}atstarošanas jutība ir mērena.
Cirkonija keramikas uzgaļi ilgstošai{0}}izturībai
SC savienotājos tiek izmantoti precīzi{0}}zemēti cirkonija keramikas uzgaļi ar 125,0 ± 0,5 μm urbuma diametru, kas atbilst standarta vienmoda šķiedrai. Cirkonija oksīda cietība iztur nodilumu no atkārtotiem pārošanās cikliem, saglabājot ģeometrisko stabilitāti, izmantojot 500+ ievietošanu. Šai izturībai ir nozīme sadalītājiem, kas uzstādīti ielāpu paneļos, kur tehniķi problēmu novēršanas vai servisa izmaiņu laikā bieži savieno pieslēgvietas.
Kad izvēlēties SC/UPC vs SC/APC savienotājus
SC/UPC savienotāji ir piemēroti lietojumiem, kur atdeves zuduma prasības ir zemākas par 50 dB{1}}, kas ir raksturīgas GPON datu pakalpojumiem un lielākajai daļai uzņēmumu optiskās šķiedras saišu. Tīkliem ar analogo RF video pārklājumu (1550 nm CATV) vai kuriem ir nepieciešams atdeves zudums virs 60 dB, tā vietā izvēlieties mūsu 1x8 SC/APC PLC sadalītāju. APC savienotāju leņķiskais pulējums novērš atpakaļ{8}}atstarošanu, kas var izkropļot RF signālus
Pielietojuma scenāriji iepriekš savienotiem 1 x 8 SC/UPC sadalītājiem
Neliela ISP un WISP šķiedras tīkla paplašināšana
Neatkarīgiem interneta pakalpojumu sniedzējiem, kas paplašina savu darbību optiskās šķiedras jomā, bieži vien trūkst{0}}iekšējās savienošanas iespējas. Iepriekš savienotie sadalītāji ļauj šiem operatoriem izvietot PON izplatīšanas punktus, izmantojot esošos uzstādīšanas darbiniekus, izvairoties no apakšuzņēmēju izmaksām vai aprīkojuma iegādes. Plug{4}}and-formāts arī vienkāršo krājumu pārvaldību,-katrs sadalītājs ir pilnīga,-izmantošanai-gatava vienība bez papildu izejmateriāliem.
Daudzdzīvokļu ēkas un dzīvokļu kompleksi parasti virza optisko šķiedru caur telekomunikāciju telpām ar ierobežotu darba vietu. Iepriekš savienotie sadalītāji tiek ātri uzstādīti šajās ierobežotajās vietās bez iestatīšanas, kas nepieciešama saplūšanas savienošanai. Ēku īpašnieki un īpašumu pārvaldnieki var instalēt pasīvās izplatīšanas slāni pirms parakstīšanas ar pakalpojumu sniedzēju, izveidojot optiskām-šķiedru infrastruktūru, kas piesaista ISP partnerības.
Ātra FTTH ieviešana konkurētspējīgos tirgos
Kad vairāki pakalpojumu sniedzēji sacenšas, lai piesaistītu abonentus jaunatvērtajā tirgū, instalēšanas ātrums nosaka, kurš uzvar. Iepriekš izbeigtie sadalītāji samazina stundas no katras izplatīšanas punkta instalēšanas, salīdzinot ar lauka-savienotajām alternatīvām. Operatori var aktivizēt vairāk māju dienā, veidojot tirgus daļu pirms konkurentu klātbūtnes.
Uzņēmuma pilsētiņa un mugurkaula tīklu veidošana
Korporatīvās pilsētiņas, kas savieno vairākas ēkas, bieži vien standartizē SC/UPC savienojumu, lai nodrošinātu saderību ar uzņēmuma tīkla aprīkojumu. Iepriekš savienotie sadalītāji tiek nemanāmi integrēti ar esošajiem ielāpu paneļiem un šķērssavienojuma{2}}sistēmām, nodrošinot apraides signālu sadali, tīkla uzraudzības pieskārienu punktus vai lieku ceļu sadalīšanu bez pielāgota pārtraukšanas.
Pagaidu notikumu tīkli un uznirstošie{0}}instalācijas
Konferenču, festivālu un pagaidu norises vietu šķiedru tīkli ir ātri jāizvieto un pēc tam bieži jāpārvieto uz jaunām vietām. Iepriekš savienotie sadalītāji tiek uzstādīti bez instrumentiem un pārvietoti bez atkārtotas-pārtraukšanas, padarot tos ideāli piemērotus pasākumu producēšanas uzņēmumiem un mobilajām apraides operācijām, kas nevar attaisnot pastāvīgas savienošanas aprīkojuma investīcijas.
Tīkla testēšanas un demonstrēšanas vides
Pārdošanas inženieriem, kas demonstrē PON aprīkojumu, un tīkla treneriem, kas māca šķiedru uzstādīšanas metodes, ir nepieciešami sadalītāji, kas savienojas nekavējoties bez sagatavošanas. Iepriekš izbeigtas vienības, kas tiek iestatītas dažu sekunžu laikā produktu demonstrācijām, laboratorijas vingrinājumiem un koncepcijas-pierādījuma-pārbaudei, kur pārtraukšanai pavadītais laiks mazina primāro darbību.
Iepriekš-savienots SC/UPC un tukšās šķiedras sadalītāji: kuru izvēlēties?
| Faktors | Iepriekš-savienots SC/UPC | tukša šķiedra (bez savienotāja) |
|---|---|---|
| Nepieciešams uzstādīšanas aprīkojums | Nav — pievienojiet tieši adapteriem | Fusion splicer, nazis, palīgmateriāli |
| Uzstādīšanas laiks uz vienību | 5-10 minūtes | 30-60 minūtes (ieskaitot savienošanu) |
| Tehniķa prasmju līmenis | Pamata kabeļa uzstādīšana | Sertificēta šķiedru savienošana |
| Savienotāja elastība | Fiksēts SC/UPC (kā piegādāts) | Jebkurš savienotāja veids, izmantojot lauka izbeigšanu |
| Kvalitātes konsekvence | Rūpnīcā{0}}kontrolēts, pārbaudīts | Mainās atkarībā no lauka apstākļiem |
| Labākais priekš | Ātra izvietošana, nav savienošanas iespēju | Pielāgoti savienotāji, liels{0}}apjoms ar savienošanas komandu |
Ja jūsu tīkls izmanto SC/UPC savienojumu un jūs piešķirat prioritāti instalēšanas ātrumam, nevis savienotāja elastībai, iepriekš{0}}savienotie sadalītāji piedāvā nepārprotamas priekšrocības. Projektiem, kuriem nepieciešami jaukti savienotāju veidi vai organizācijas ar noteiktām savienošanas darbībām, skatiet mūsu 1x8 Bare Fiber PLC sadalītāju lauka pārtraukšanai.
Pasūtīšanas iespējas iepriekš savienotiem 1 x 8 SC/UPC sadalītājiem
Evolux Fiber piegādesrūpnīca-pārtrauktaPLC sadalītāji ar vairākām pielāgošanas iespējām:
- Sadalījuma attiecības:1 × 2, 1 × 4, 1 × 8, 1 × 16, 1 × 32, 1 × 64 iepriekš savienotas konfigurācijas
- Savienotāja opcijas:SC/UPC (šis produkts), SC/APC, LC/UPC, LC/APC, FC/UPC, FC/APC
- Bīģes garums:Standarta 1,5 m; Pieejams pielāgots 0,5 m, 1,0 m, 2,0 m vai 3,0 m
- Šķiedru jaka:900 μm blīvs buferis (standarta), 2,0 mm vai 3,0 mm ar LSZH apvalku
- Pakotnes iespējas:Mini caurule, tērauda caurule, ABS modulis, LGX kasete vai 19" plaukta paliktnis
- Ievades savienotājs:Var atšķirties no izejām (piemēram, SC/APC ieeja ar SC/UPC izejām)
Daudzuma cenas ir pieejamas 50+ vienību pasūtījumiem. Sazinieties ar pārdošanas darbiniekiem, lai saņemtu specifiskus piedāvājumus, tostarp pielāgotu etiķeti un iepakojumu.
FAQ
J: Vai es varu pievienot šo SC/UPC sadalītāju tieši savam GPON OLT?
A: Jā, ja jūsu OLT ir SC/UPC PON porti. Lielākā daļa GPON OLT no Huawei, ZTE, Nokia un Calix pieņem SC/UPC vai SC/APC savienojumus-pārbaudiet aprīkojuma specifikācijas. Sadalītāja ieejas SC/UPC savienotājs tiek pievienots tieši OLT PON portam vai SC/UPC adapterim uz šķiedru sadales rāmja.
J: Vai SC/UPC 50 dB atgriešanas zudums ir pietiekams manam PON tīklam?
A: GPON un EPON datu pakalpojumiem 50 dB atgriešanas zudums pārsniedz ITU-T G.984 prasības. Ja izvietojat RF video pārklājumu (CATV, izmantojot PON), analogo signālu lielākai atpakaļ-atstarošanas jutībai var būt nepieciešami SC/APC savienotāji ar 60 dB vai lielāku atdeves zudumu.
J: Kas notiek, ja es nejauši pievienoju SC/UPC SC/APC adapterim?
A: Fizisks savienojums ir iespējams, bet nav ieteicams. Plakanā UPC gala virsma, kas saskaras ar leņķisko APC adapteri, rada gaisa spraugu, kas palielina ievietošanas zudumus par 2-4 dB un ievērojami samazina atgriešanas zudumu. Ja nepieciešams savienot šos savienotāju veidus, izmantojiet hibrīdus SC UPC{5}}uz APC adapterus, lai gan vienmēr ieteicams izvēlēties saskaņotu savienotāju pāri.
J: Kā notīrīt SC/UPC savienotājus pirms uzstādīšanas?
A: Izmantojiet aoptiskās šķiedras tīrīšanas pildspalvavai salvetes bez plūksnām ar IPA (izopropilspirtu), lai notīrītu savienotāja galu-virsmu tieši pirms savienošanas. Notīriet arī adaptera iekšējo izlīdzināšanas uzmavu. Putekļu piesārņojums ir galvenais savienotāja ievietošanas zuduma iemesls-dažu sekunžu tīrīšana novērš galvassāpju novēršanu vēlāk.
J: Vai es varu uzstādīt šo mini cauruļu sadalītāju ārpus telpām?
A: Pats sadalītājs darbojas no -40 grādiem līdz +85 grādiem, piemērots āra temperatūras diapazoniem. Tomēr mini cauruļu iepakojumam nav laika apstākļu izolācijas — uzstādiet to āra korpusā (IP65 vai augstāks), lai aizsargātu pret mitrumu, UV iedarbību un fiziskiem bojājumiem.
J: Cik savienošanas ciklus var apstrādāt savienotāji?
A: SC/UPC savienotāji ir paredzēti 500+ savienošanas cikliem, vienlaikus saglabājot norādīto ievietošanas zudumu. Tas atbalsta parasto ielāpu paneļa pārkonfigurāciju un traucējummeklēšanas darbību sadalītāja darbības laikā. Izvairieties no nevajadzīgas pievienošanas/atvienošanas, lai palielinātu savienotāja kalpošanas laiku.
J: Kāda ir atšķirība starp šo produktu un ABS kastes vai kasešu sadalītājiem?
A. Šī mini caurules versija nodrošina mazāko nospiedumu-tikai PLC mikroshēmu aizsargcaurulē ar bizēm. ABS kastes un kasešu versijām ir pievienots korpuss ar iebūvētiem-adapteriem statīva-montāžai vai paneļa-montāžai. Izvēlieties mini cauruli, kad sadalītājs tiek uzstādīts esošā korpusā; izvēlieties ABS kasti vai kaseti, kad nepieciešami integrēti adaptera paneļi.
J: Vai es varu pasūtīt ar dažādu veidu savienotāju ieeju un izeju?
A: Jā. Izplatītās konfigurācijas ietver SC/APC ieeju (lai atbilstu OLT portiem) ar SC/UPC izejām vai LC ieeju ar SC izejām. Pasūtot, norādiet savas prasības-mēs varam iepriekš-izbeigt jebkuru standarta savienotāju kombināciju.
Padomi iepriekš{0}}savienotu SC/UPC sadalītāju uzstādīšanai
- Pirms montāžas plānojiet kabeļa izvadīšanu:Nosakiet, kur beigsies katra no deviņām bizēm. 1,5 m standarta garumam ir jāsasniedz jūsu adaptera panelis ar brīvu apkalpošanas cilpu -ja nē, pasūtiet pielāgotus garumus.
- Nostipriniet mini caurules korpusu:Izmantojiet kabeļu saites, līmes stiprinājumus vai korpusa sadalītāja paliktni, lai nostiprinātu cauruli vietā. Izvairieties no stresa šķiedru izejas vietās.
- Maršrutēšanas laikā saglabājiet līkuma rādiusu:Saglabājiet šķiedru līkumus virs 15 mm rādiusa. G.657A1 šķiedra pieļauj stingrākus līkumus, bet konservatīvā maršrutēšana pagarina komponentu kalpošanas laiku.
- Notīriet visus savienotājus tieši pirms savienošanas:Pat rūpnīcā{0}}noblīvētie savienotāji transportēšanas un apstrādes laikā var uzkrāties putekļi. Viena piegājiens ar tīrīšanas pildspalvu aizņem sekundes un novērš dB zudumus.
- Apzīmējiet katru portu:Skaidri atzīmējiet ievades šķiedru. Izvadiem atzīmējiet pēc porta numura vai galamērķa, lai vienkāršotu turpmāko problēmu novēršanu.
- Pārbaude pēc uzstādīšanas:Pārbaudiet optisko jaudu katrā izejas portā, izmantojot jaudas mērītāju. Rādījumiem ir jāatbilst paredzamajām vērtībām, pamatojoties uz sadalītāja zudumu plus savienotāja zudumiem no iepriekšējās iekārtas.
