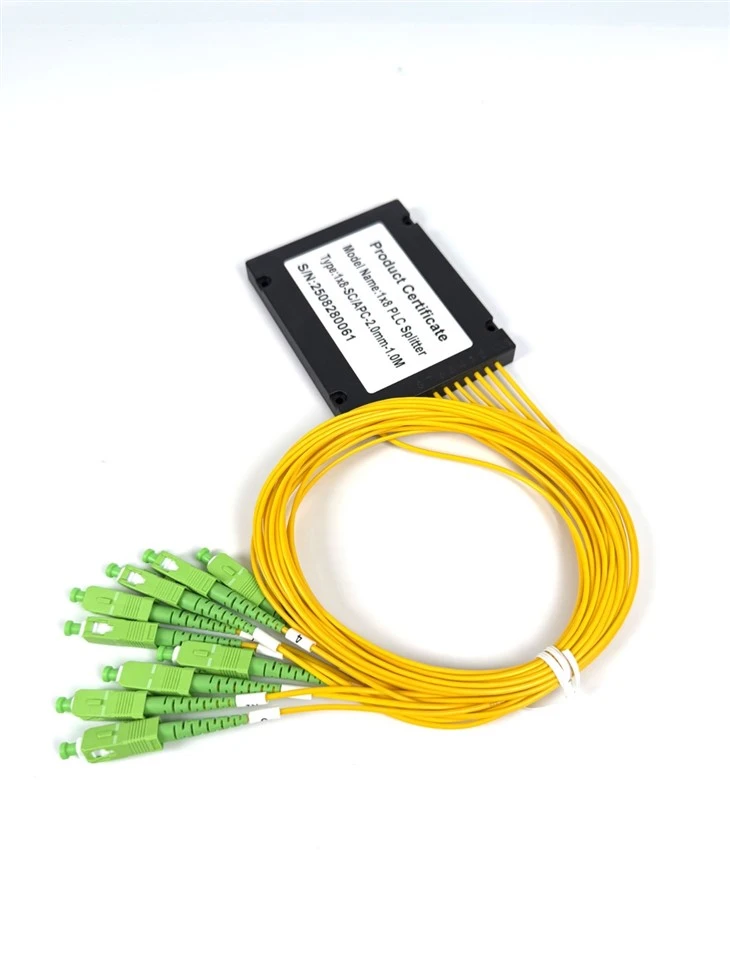

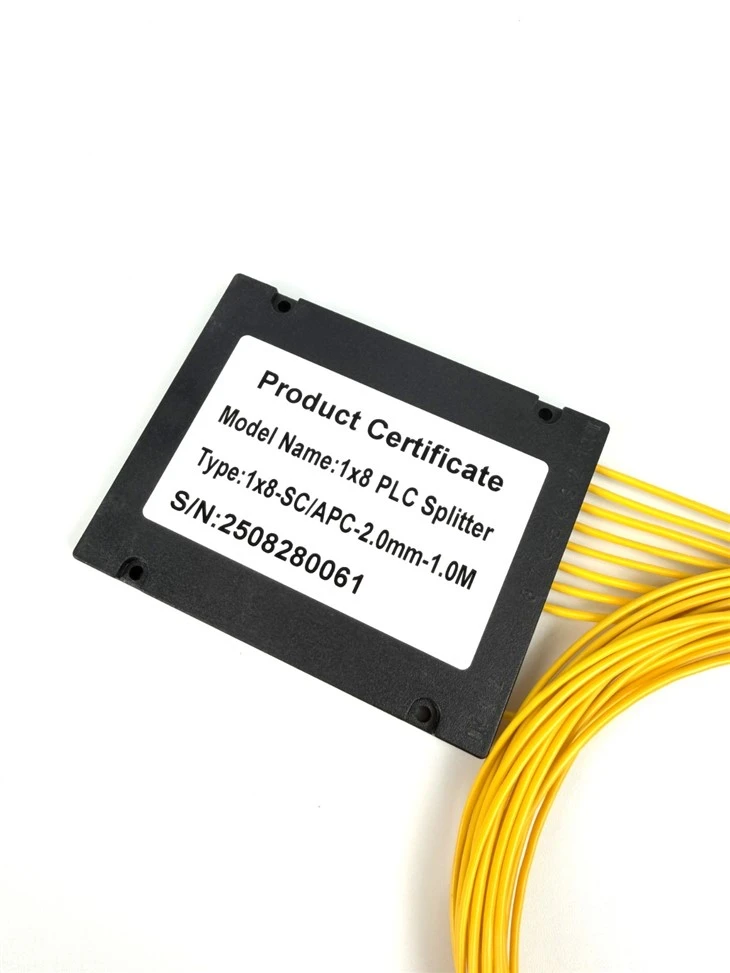

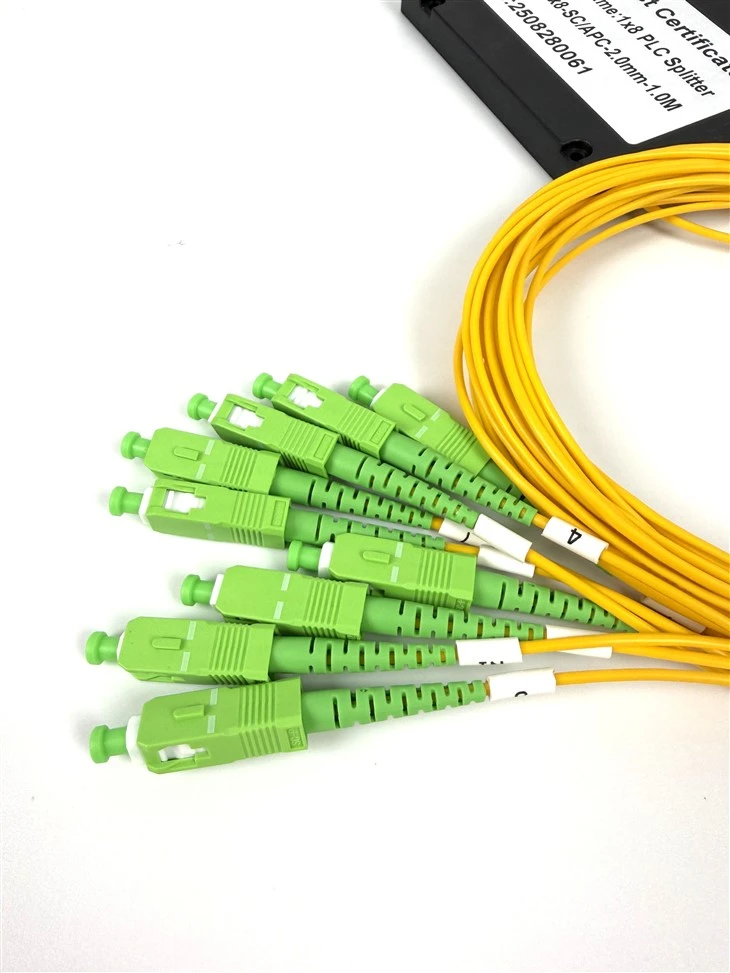

Kas ir optiskās šķiedras sadalītājs?
Optiskais sadalītājs ir pasīva ierīce, kas sadala optiskos signālus vairākās daļās. To galvenokārt izmanto FTTx/PON tīklos, lai sadalītu vienu optiskās šķiedras kabeli vairākos atzaros, tādējādi nodrošinot atbalstu vairākiem galalietotājiem un tādējādi samazinot mugurkaula šķiedras tīkla slodzi. Turklāt to izmanto tālsatiksmes tīklu, kabeļtelevīzijas, bankomātu ķēžu uzturēšanā un signālu izplatīšanai vietējos/metro tīklos.
Optisko šķiedru sadalītājiem parasti ir vismaz 2 porti, un tiem var būt līdz 128 portiem. Divi visbiežāk izmantotie veidi ir rentabls tradicionālais kausētais bikoniskais konusveida (FBT) sadalītājs un kompaktais, augsta blīvuma{4}}plakanās gaismas viļņu ķēdes (PLC) sadalītājs.
PLC sadalītājos parasti tiek izmantoti vairāki optisko šķiedru standarta diametri, kas ir saistīti ar šķiedru ārējiem izmēriem. Parastie šķiedru diametri ir 250 μm, 900 μm un 2 mm. Dažādi šķiedru diametri ir piemēroti dažādiem iepakojumiem un lietojumiem.
Produkta specifikācijas
|
Iepakojuma stils |
ABS modulis |
Konfigurācijas veids |
1x8 1x16 1x32 1x64 |
|
Šķiedras veids |
Viena režīma G.657A1 |
Savienotāja veids |
SC/APC |
|
Šķiedras diametrs |
2,0 mm |
Šķiedras garums |
>1m |
|
Ievietošanas zudums |
Mazāks vai vienāds ar 17,3 dB |
Atgriešanās zaudējums |
Lielāks vai vienāds ar 50 dB |
|
Vienveidības zudums |
Mazāks vai vienāds ar 1,5 dB |
Virzība |
Lielāks vai vienāds ar 65 dB |
|
No polarizācijas atkarīgiem zaudējumiem |
Mazāks vai vienāds ar 0,3 dB |
No temperatūras atkarīgi zudumi |
Mazāks vai vienāds ar 0,5 dB |
|
No viļņa garuma atkarīgs zudums |
Mazāks vai vienāds ar 0,3 dB |
Darbības joslas platums |
1260 ~ 1650 nm |
|
Darba temperatūra |
-40-85 grādi |
Uzglabāšanas temperatūra |
-40-85 grādi |
Pieteikums
PLC sadalītājus plaši izmanto FTTH tīklos, lai izplatītu optiskos signālus no centrālās vietas uz vairākām mājām vai vietām. Nākamajā attēlā parādīts tipisks 1x4 PLC sadalītāja pielietojums. Optiskais signāls no OLT nonāk PLC sadalītājā caur vienu ieejas šķiedru. Pēc tam PLC sadalītājs vienmērīgi sadala ienākošo optisko signālu četros dažādos staros saskaņā ar iepriekš noteiktu attiecību, katram staram ir tāda pati ieejas optiskās jaudas proporcija. Pēc sadalīšanas optiskais signāls tiek pārraidīts uz četrām neatkarīgām izejas šķiedrām, kas izplata signālu četriem dažādiem lietotājiem vai ierīcēm
