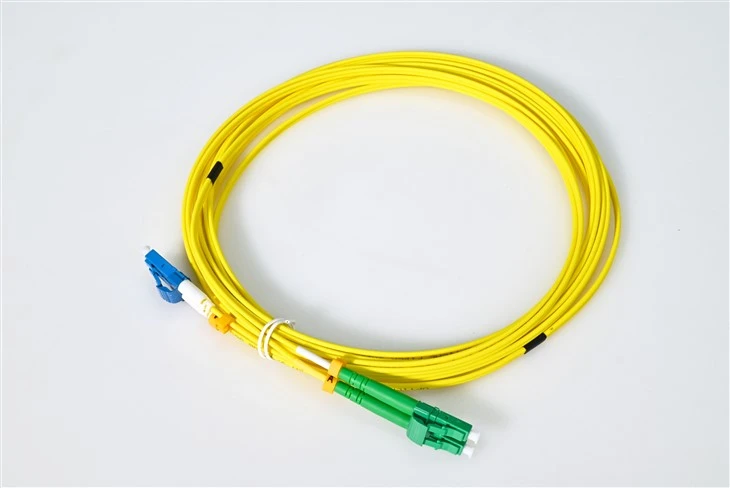

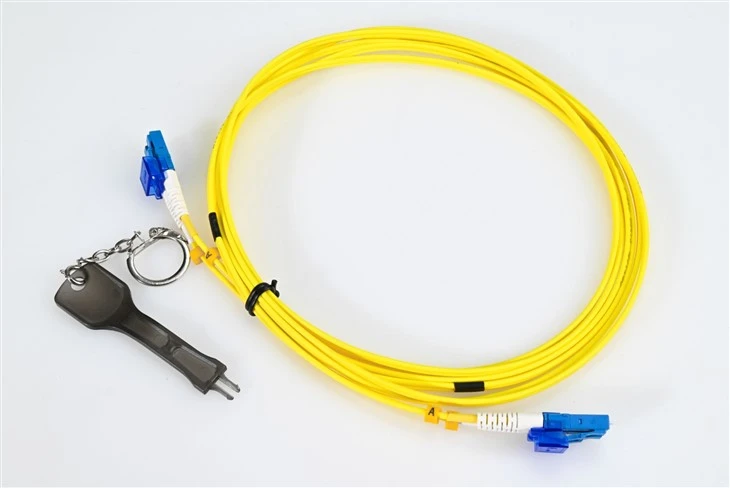

Kas ir LC LC plākstera kabelis?
LC-LC šķiedras plākstera kabelisar diviem LC šķiedru savienotājiem, kas noslēgti abos galos, ir nozarē visbiežāk izmantotais optiskās šķiedras kabeļa veids. Salīdzinājumā ar citiem parastiem optisko šķiedru kabeļiem, FC šķiedru kabeļi piedāvā augstu blīvumu un uzticamu veiktspēju lielākajā daļā lietojumu. Ja meklējat hibrīda variantu, mūsuLC APC uz LC UPC viena režīma hibrīda plākstera vads ir viena no visbiežāk pieprasītajām konfigurācijām jauktas{0}}polaritātes izvietošanai.
Mūsu kabeļi ir 100% optiski pārbaudīti un pārbaudīti attiecībā uz ievietošanas zudumu.
Specifikācija
| Savienotāja veids | LC UPC uz LC APC | Šķiedras režīms | Dzeltens 9/125μm |
| Šķiedras pakāpe | G657A/G652D | Viļņa garums | 1310/1550 nm |
| Ievietošanas zudums | Mazāks vai vienāds ar 0,3 dB | Atgriešanās zaudējums | Lielāks vai vienāds ar 50 dB |
| Min. Liekuma rādiuss (šķiedras kodols) | 10 mm | Min. Liekuma rādiuss (šķiedras kabelis) | 10/5D (dinamisks/statisks) |
| Šķiedru skaits | Duplekss | Kabeļa apvalks | LSZH |
| Darba temperatūra | -20-70 grādi | Uzglabāšanas temperatūra | -40-80 grādi |
Optisko kabeļu klasifikācijas metodes
Optiskās šķiedras kabelis ir sakaru līnija, kas izmanto optiskās šķiedras, kas atbilst optiskās veiktspējas prasībām, kā pārraides līdzekli, lai panāktu optiskā signāla pārraidi. Tas sastāv no tādiem komponentiem kā kabeļa serde, stiegrojuma elementi un apvalks, kā arī var ietvert papildu elementus, piemēram, ūdensnecaurlaidīgus slāņus, bufera slāņus, izolācijas slāņus un bruņu slāņus, ja nepieciešams.
Optisko kabeļu klasifikācijas metodes galvenokārt ietver šādas:
Pēc pārraides vides: iedalīts kategorijāsvienmoda-optiskās šķiedras kabeļi un daudzmodu optiskās šķiedras kabeļi.
Saskaņā ar kabeļa serdes struktūru: tas ir sadalīts vītņotā optiskā kabeļa, skeleta optiskā kabeļa, centrālās caurules optiskā kabeļa, lentes optiskā kabeļa un plakanā optiskā kabeļa veidā.
Pastiprināti komponenti: iedalīti nemetāla optiskajos kabeļos, standarta optiskajos kabeļos un pastiprinātos komponentu optiskajos kabeļos.
Pēc uzstādīšanas metodes: sadalīts kanāla optiskajā kabelī, gaisvadu optiskajā kabelī, tiešajā-apglabātajā optiskajā kabelī un zemūdens optiskajā kabelī.
Pamatojoties uz lietošanas vidi, tie tiek iedalīti iekštelpu optiskajos kabeļos un āra optiskajos kabeļos.
Lietojumprogrammas
Savienojums starp UPC un APC pārtraukto aprīkojumu
Šī hibrīda LC plākstera kabeļa primārais lietojums ir savienošanas ierīces ar dažādiem savienotāju pulēšanas veidiem. Ja tīkla aprīkojums izmanto LC/APC pieslēgvietas, bet ielāpu paneļi ir savienoti ar LC/UPC (vai otrādi), šis UPC-uz{2}}APC šķiedras džemperis novērš nepieciešamību pārveidot adapteri. Lai iegūtu pilnu pārskatu par to, kā šie pulēšanas standarti atšķiras pēc veiktspējas, skatiet mūsu rokasgrāmatuPC vs UPC vs APC šķiedru savienotāju pulēšanas veidi un atdeves zudumu veiktspēja.
FTTH OLT un ONU starpsavienojums
Izvietojot šķiedru-uz-mājās, OLT aprīkojums bieži izmanto APC savienotājus, lai nodrošinātu optimālu atdeves zudumu, savukārt dažām mantotajām ONU ierīcēm ir UPC saskarnes. Šis LC UPC-APC hibrīda kabelis nodrošina tiešu savienojumu starp neatbilstošām PON termināļa iekārtām. Standarta FTTH skrējieniem, kur abiem galiem ir vienāds pulēšanas veids, mūsuLC LC viena režīma šķiedras plākstera kabelis FTTH un datu centra savienojumiemir rentabla{0}}alternatīva.
CATV galvas un izplatīšanas mezglu ielāpošana
Kabeļtelevīzijas optiskajiem tīkliem parasti ir nepieciešami APC savienotāji, lai samazinātu atpakaļ{0}}atstarojumu analogajos video signālos. Integrējot UPC-pārtrauktas pārbaudes iekārtas vai mantotos komponentus, šis hibrīda plākstera vads CATV galvas stacijām saglabā signāla integritāti dažādos saskarnes veidos.
Telekomunikāciju centrālā biroja starp{0}}pieslēgšanas lietojumprogrammas
Telekomunikāciju iekārtas tīkla jaunināšanas laikā bieži pārvalda jauktus savienotāju krājumus. Šis viena režīma hibrīda džempera kabelis ļauj pakāpeniski pāriet no UPC uz APC infrastruktūru, vienlaikus neaizstājot visus esošos ielāpu paneļus.
Laboratorijas testēšana ar jauktu savienotāju konfigurāciju
Optiskās pārbaudes laboratorijas bieži saskaras ar aprīkojumu ar dažādiem savienotāju pulēšanas standartiem. Īpašs UPC-to{2}}APC testa ielāpa kabelis samazina vajadzību pēc vairākiem adapteriem un nodrošina konsekventus mērījumu apstākļus šķiedru raksturojuma laikā.
Strukturētu kabeļu pāreja tīklos
Veidojot tīkla jauninājumus no mantotajām UPC sistēmām uz modernām APC instalācijām, šis G657A1 hibrīda plākstera kabelis nodrošina īslaicīgu vai pastāvīgu tiltu starp veco un jauno kabeļu segmentu bez pilnīgas infrastruktūras nomaiņas.
FAQ
1. jautājums. Kāpēc man ir nepieciešams LC UPC uz LC APC hibrīda plākstera kabelis, nevis izmantot adapteri?
A: Speciāls hibrīda plākstera kabelis nodrošina mazāku kopējo ievietošanas zudumu, salīdzinot ar UPC{0}}to{1}}APC savienojuma adaptera izmantošanu. Katrs adaptera savienojums palielina zudumus un potenciālos atstarošanas punktus. Šis viens hibrīda džemperis ar rūpnīcā{4}}pulētajiem galiem nodrošina tīrāku signāla pārraidi, savienojot UPC un APC iekārtas.
Q2: Kāda ir galvenā atšķirība starp UPC un APC savienotāju pulēšanas veidiem?
A: UPC (ultra fiziskajam kontaktam) ir plakana pulēta gala virsma, savukārt APC (leņķiskajam fiziskajam kontaktam) ir 8- grādu leņķa gala virsma. APC savienotāji nodrošina lielāku atdeves zudumu (apakšējā-atspīdumu), padarot tos priekšroka analogo video un augstas jutības lietojumprogrammām. Šis hibrīda kabelis savieno abus veidus tieši.
3. jautājums. Vai es varu izmantot šo LC UPC-APC kabeli GPON vai XGS-PON tīkliem?
A: Jā. Pasīvajos optiskajos tīklos bieži ir OLT porti ar APC savienotājiem un dažas ONT/ONU ierīces ar UPC portiem. Šis hibrīda viena režīma ielāpu kabelis PON izvietošanai novērš šādas saskarnes neatbilstības, neprasot adaptera moduļus katrā savienojuma punktā.
4. jautājums. Ko G657A1 liekuma{3}}nejutīga šķiedra nozīmē uzstādīšanai?
A: G657A1 šķiedra nodrošina stingrākus lieces rādiusus (līdz 10 mm) bez būtiskiem signāla zudumiem. Tas padara hibrīda plākstera kabeli piemērotu šaurām telpām, blīviem plāksteru paneļiem un maršrutēšanai ap šķēršļiem, kur standarta G652D šķiedra varētu ciest no makro{5}}līkuma vājinājuma.
Q5: Vai šī kabeļa LSZH apvalks ir nepieciešams uzstādīšanai iekštelpās?
A: LSZH (Low Smoke Zero Halogen) apvalki ir ieteicami vai nepieciešami slēgtās telpās, piemēram, datu centros, biroju ēkās un publiskās vietās. Šis liesmu-saturošais LC hibrīda kabelis atbilst iekštelpu ugunsdrošības standartiem un rada minimālu toksisku dūmu iedarbību, ja tas tiek pakļauts ugunij. Norādījumus par pareizā jakas veida izvēli dažādām vidēm skatiet mūsu rakstā parIekštelpu un āra optisko šķiedru kabeļu uzstādīšanas prasības un apvalka izvēle.
6. jautājums. Kādus atdeves zaudējumus es varu sagaidīt no šī hibrīda kabeļa APC gala?
A: APC savienotāja gals parasti sasniedz 60 dB vai lielāku atdeves zudumu, pateicoties tā slīpajam pulējumam. UPC gals nodrošina atdeves zudumu, kas ir lielāks vai vienāds ar 50 dB. Apvienojumā ar ievietošanas zudumu, kas mazāks par vai vienāds ar 0,3 dB, šis hibrīda dupleksais ielāpu vads saglabā signāla kvalitāti jutīgām optiskajām saitēm.
7. jautājums. Vai šo hibrīda plākstera kabeli var izmantot liela attāluma viena režīma pārraidei?
A: Jā. 9/125 μm vienmodas šķiedra atbalsta pārraidi daudzu kilometru garumā 1310 nm un 1550 nm viļņu garumā. Šis LC UPC–APC džemperis tālsatiksmes{6}}savienojumam darbojas ar standarta viena režīma raiduztvērējiem, un to var izvietot metro vai piekļuves tīkla segmentos.
8. jautājums. Vai šim UPC-APC hibrīda šķiedras kabelim ir pieejami pielāgoti garumi?
A: Pēc pasūtījuma var izgatavot pielāgotus kabeļu garumus, apvalka krāsas un dupleksās/vienkāršās konfigurācijas. Sazinieties ar piegādātāju, lai norādītu prasības lielapjoma hibrīda plākstera kabeļu pasūtījumiem vai konkrētam projektam{1}}.
