Mums bieži uzdod šo jautājumu:"Vai mums vajadzētu palikt pie LC savienotājiem vai pāriet uz MTP/MPO datu centra paplašināšanai?"Un godīgi sakot, atbilde gandrīz nekad nav vienkārša-vai--cita izvēle.

Lūk,{0}}lielāko apjukumu rada nepilnīga informācija. Jūs varētu izlasīt, ka MTP/MPO piedāvā “12 reizes lielāku blīvumu” un padomāt, lieliski, pievērsīsimies tam visam. Bet tad jūs saprotat, ka jūsu esošie slēdži izmanto LC saskarnes, jūsu tehniķi ir apmācīti LC izbeigšanā, un pēkšņi jūs skatāties uz hibrīda iestatīšanu, par kuru neviens jūs nav brīdinājis.

Vai varbūt esat aprēķinājis komponentu izmaksas, un LC kabeļi izskatās lētāki par katru šķiedru. Taisnība. Bet vai ņēmāt vērā 6 stundu uzstādīšanas darbu katriem 48 LC savienojumiem, salīdzinot ar 20 minūtēm līdzvērtīgam MTP maģistrālei? Šeit interesants kļūst patieso izmaksu attēls.

Šajā rokasgrāmatā ir aprakstīti faktiskie lēmuma pieņemšanas punkti{0}}nevis teorētiskie jautājumi, kas ir “šeit ir katrs savienotājs”, ko varat atrast Vikipēdijā. Mēs pieņemam, ka jūs jau zināt pamatus. Tas, kas jums, iespējams, ir vajadzīgs, ir skaidrībakad katrai tehnoloģijai ir finansiāla nozīme, kur parādās slēptās izmaksas un kā izvairīties no kļūdām, ko esam redzējuši citu komandu pieļautajā.

Izmaksu vienādojums, par kuru neviens nerunā

Sāksim ar skaitļiem, jo ​​šeit lielākā daļa plānošanas sarunu vai nu iestrēgst, vai aiziet uz sāniem.

Komponentu cenu noteikšana stāsta maldinošu stāstu. Jā, 12 šķiedru MTP maģistrāles kabelis ar iepriekšēju galu-maksā vairāk nekā seši abpusējie LC plākstera vadi, kas aptver vienu un to pašu šķiedru skaitu. Dažreiz 2-3x vairāk. Ja jūs apstājaties pie tā, LC izskatās kā acīmredzams uzvarētājs.

Bet komponentu izmaksas parasti ir tikai 15-25% no kopējām kabeļu projekta izmaksām. Pārējie? Darbaspēks, plauktu telpas, kabeļu pārvaldības infrastruktūra un pastāvīga apkope. Lūk, kur salīdzinājums apgriežas.

Blakus--1000 šķiedru izvietošanai:(Šie skaitļi ir balstīti uz tipiskām ASV tirgus likmēm un uzstādīšanas laikiem, ko esam izsekojuši vairākos projektos. Jūsu skaitļi var atšķirties, taču rādītāji mēdz būt spēkā.)

Datu avoti: Darbaspēka likmes, pamatojoties uz BICSI uzstādītāju aptaujām 2023-2024; plaukta vietas izmaksas no Uptime Institute izvietošanas etaloniem; komponentu cenas no apkopotajiem izplatītāju piedāvājumiem.

Ņemiet vērā, ka MTP/MPO vienmēr uzvar. Tas ir taskrustošanās punkts notiek ap 400-500 šķiedrām. Zem tā LC zemākās komponentu izmaksas var kompensēt darbaspēka atšķirību. Turklāt MTP/MPO uzstādīšanas efektivitāte un blīvuma priekšrocības ātri savienojas.

Mūsu paņēmiens:Mēs esam redzējuši, ka komandas kļūst sadedzinātas, pārāk šauri koncentrējoties uz sākotnējiem citātiem. Viens klients ietaupīja 15 000 $ par komponentiem, iztērējot visu-LC, pēc tam instalēšanai iztērēja vairāk par 40 000 $, un pēc sešiem mēnešiem vairs nebija vietas. "Lētāka" iespēja viņiem izmaksāja papildu skapi un nedēļas nogali avārijas pārslēgšanai. Plānojiet, kur būsiet pēc 3 gadiem, nevis tikai to, kur atrodaties šodien.

Kā patiesībā izskatās "augsts blīvums".

Tādi skaitļi kā “12 reizes blīvuma uzlabošana” tiek bieži izmantoti. Lūk, ko tas nozīmē praksē.

Paņemiet standarta 1U plākstera paneli. Izmantojot LC dupleksos adapterus, varat ievietot 48 portus, kas nodrošina 96 šķiedru savienojumus. Diezgan blīvs pēc tradicionālajiem standartiem. Tagad nomainiet šos LC adapterus pret MTP-24 saskarnēm. Tāda pati 1 U vieta, bet tagad katrs ports apstrādā 24 šķiedras, nevis 2. Tas ir 1152 šķiedru savienojumi vienā plaukta blokā.

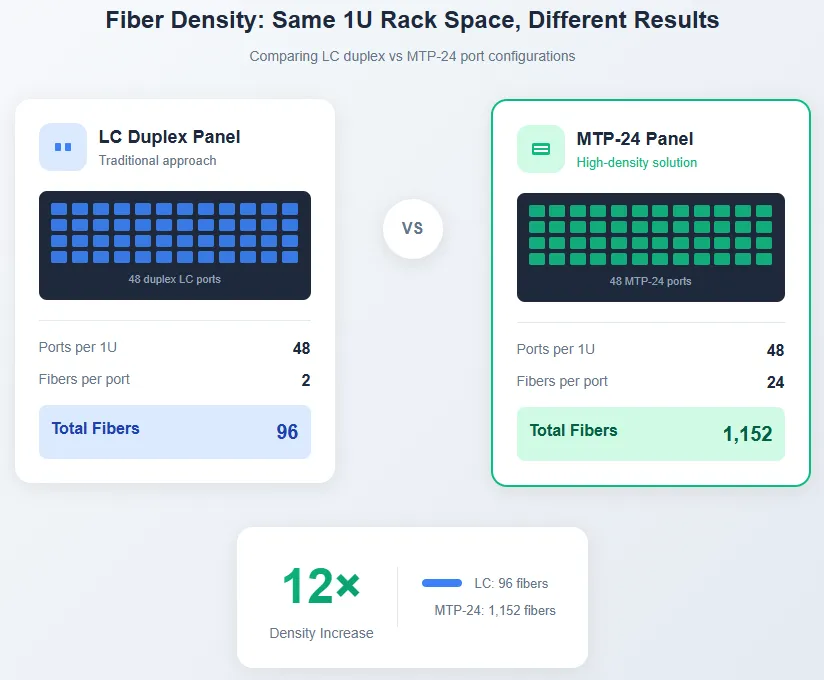

1. attēls. Viena un tā pati 1U statīva vieta nodrošina krasi atšķirīgu šķiedru kapacitāti. MTP-24 konfigurācija sasniedz 12 reizes LC dupleksa savienojuma blīvumu.

Tam ir vislielākā nozīme vidēs, kur plaukta vieta ir ierobežota vai dārga. Izvietošanas iespējas, iekasējot 800 ${4}}1500 $ par vienu plaukta vienību mēnesī, padara blīvumu par tiešu izmaksu sviru. Uzņēmumu datu centri ar fiksētiem nospiedumiem saskaras ar tādu pašu spiedienu no cita leņķa — katru kabeļu patērēto plauktu vienību nevar izmantot aprēķināšanai.

Taču blīvums rada savus izaicinājumus. Ja MTP-24 savienojums neizdodas, vienlaikus pazūd 24 šķiedras, nevis 2. Problēmu novēršanai nepieciešami dažādi rīki un prasmes. 24 šķiedru gala virsmas tīrīšana ir vairāk saistīta nekā viena LC uzgaļa tīrīšana. Tie nav iemesli, no kā izvairītiesaugsta{0}}blīvuma šķiedras kabeļi-tie ir iemesls to pareizi plānot.

Kāpēc lielākā daļa datu centru izmanto abus

Lūk, kas mārketinga materiālos netiek uzsvērts: lielākā daļa mūsdienu datu centru neizvēlas starp LC un MTP/MPO. Viņi izmanto strukturētu kabeļu arhitektūru, kas izmanto katru tehnoloģiju, kur tai ir jēga.

2. attēls. Trīs-slāņu hibrīda arhitektūra - MTP/MPO blīvums mugurkaulam, kasetes pārejai, LC pieejamība ielāpu veikšanai.

Mugurkaula slānisizmanto MTP/MPO maģistrāles kabeļus -parasti 12, 24 vai 144-šķiedru komplekti-, kas iet starp galvenajiem sadales rāmjiem un -augšējo{11}}statīva atrašanās vietām. Viens 144 šķiedru MTP stumbrs aizstāj tos, kas citādi būtu 72 atsevišķi abpusējie kabeļi. Ietaupījumi vien kabeļu ceļā ir ievērojami, un uzstādīšana kļūst par jautājumu, kas saistīts ar iepriekš noslēgtu mezglu pievienošanu, nevis vairāku desmitu atsevišķu kabeļu vilkšanu un noslēgšanu.

Pārejas slānisir vieta, kur MTP tiekas ar LC. Kasešu moduļi-mazie korpusi ar MTP pieslēgvietām aizmugurē un LC pieslēgvietām priekšpusē-atrodas šķiedru plākstera paneļos. MTP bagāžnieks pievienojas aizmugurē; tehniķi strādā ar standarta LC savienojumiem priekšpusē. Šis ir tilts, kas padara hibrīda pieeju praktisku.

Plākstera slānisir viss LC. Serveru NIC, krātuves HBA un lielākā daļa slēdžu portu izmanto LC-interfeisu raiduztvērējus. Personas, kas ikdienā-no-nodarbojas ar pārvietošanu, pievienošanu un izmaiņām, strādā ar pazīstamiem LC ielāpu vadiem. Viņiem nav jāzina un nav jārūpējas par to, ka mugurkauls aiz kasetes ir MTP/MPO{6}}, viņi redz tikai LC portus.

Mūsu paņēmiens:Kasete ir neapdziedāts mūsdienu optiskās šķiedras infrastruktūras varonis. Tas ļauj tvert MTP/MPO blīvumu un instalēšanas priekšrocības ilgtermiņā, vienlaikus saglabājot LC pieejamību savienojumiem, kas bieži mainās. Ja veidojat jaunu infrastruktūru, sāciet plānošanu no kasetes uz āru,-kāds šķiedru skaits jums ir nepieciešams katrā plauktā? Tas nosaka jūsu maģistrāles specifikācijas un LC porta prasības.

Polaritāte: kļūda, kas maksā nedēļas nogales

Ja ir kāda tēma, kurā mēs esam redzējuši visvairāk novēršamās problēmas, tā ir polaritātes pārvaldība MTP/MPO sistēmās.

Izmantojot LC savienojumus, polaritāte ir vienkārša-jūs varat saskaņot Tx ar Rx. Sajauciet to, un jūs apmainiet abas šķiedras. Aizņem 30 sekundes. Ja vienā savienotājā ir 12 vai 24 šķiedras, matemātika kļūst sarežģīta. Standarts TIA-568 definē trīs polaritātes metodes, un to sajaukšana neizraisa tikai vienas saites atteici – tas var sajaukt vairākus šķiedru pārus tādos veidos, kuru diagnosticēšana ir patiesi sāpīga.

4. attēls. MTP/MPO polaritātes metodes - 1. pozīcijas kartēšana nosaka Tx/Rx izlīdzināšanu. B tips (apgrieztais) ir visizplatītākais paralēlajai optikai.

Labojums nav sarežģīts,{0}}tas vienkārši ir nepieciešamsplānošana pirms pasūtīšanas. Dokumentējiet savu polaritātes shēmu. Pārliecinieties, vai kasetes, bagāžnieki un plākstera vadi tiek izmantoti vienādi. Marķējiet visu. Un pārbaudiet ar MPO{4}}spējīgu testeri pirms tiešraides, nevis pēc tam, kad kāds ziņo par saites kļūmi.

TIA-568.3-D nosaka, ka testa vadiem ir jāpārliecinās par 0,3 dB vai lielāku zudumu. Ja redzat lielākus skaitļus vai nekonsekventus rezultātus dažādās šķiedru pozīcijās, vispirms ir jāpārbauda polaritāte. ^[1]

Nākotnes-izsardzība: ko 400 G un 800 G nozīmē jūsu kabeļiem

Ja šodien veidojat infrastruktūru, kurai jākalpo 5–7 gadus, 400G un 800G ceļvedis ir svarīgs.

Lūk, trajektorija: 100 G paralēlā optika (SR4) izmanto 8 šķiedras ar MTP-12 savienotājiem. 400G DR4 izmanto to pašu 8 šķiedru pieeju. Taču 400G SR8 un 800G izvietošana pāriet uz 16 šķiedru MTP savienotājiem, lai palielinātu joslu skaitu.

3. attēls. Tīkla ātruma attīstība un atbilstošās savienotāja prasības. MTP-12 infrastruktūra atbalsta jauninājumus, izmantojot 400G DR4; MTP-16 nodrošina 400G SR8 un 800G.

Praktiskā nozīme: MTP/MPO maģistrāles infrastruktūra, kuru šodien instalējat 100 G, var apstrādāt 400 G DR4 ar tikai raiduztvērēja jauninājumiem,{3}}nav nepieciešama atkārtota kabeļa. Tā ir ievērojama priekšrocība salīdzinājumā ar LC-tikai arhitektūrām, kurām būtu jāpievieno šķiedru skaits, lai atbalstītu paralēlo optiku šajos ātrumos.

AI un ML klasteriem tas jau ir aktuāli. GPU-uz-GPU starpsavienojumi šobrīd veicina 400 G ieviešanu, un tuvākajā apvāršnī ir 800 G. Ja jūsu ceļvedis ietver nopietnu skaitļošanas blīvumu,augsta{0}}blīvuma šķiedras kabeļiar MTP/MPO nav obligāta{0}}tā ir galda likmes.

Pārbaude: neizlaidiet šo daļu

MTP/MPO saišu pārbaude nav tas pats, kas LC saišu pārbaude, un atšķirība nav tikai akadēmiska.

Tuvarpārbaudiet MTP saites ar pārtraukuma kabeļiem un standarta duplekso testeri. Savienojiet izlaušanos ar MTP galu, pārbaudiet katru šķiedru pāri atsevišķi ar savu OLTS, atkārtojiet visām pozīcijām. 12 šķiedru savienotājam tie ir 6 testa cikli katrā galā. Reiziniet ar katru savienojumu savā instalācijā, pievienojiet atsauces kabeļu iestatīšanas laiku, un jūs skatāties uz testēšanas procesu, kas aizņem 5–10 reizes ilgāk nekā nepieciešams.

Mūsdienu MPO{0}}specifiskie testeri (piemēram, Fluke MultiFiber Pro) vienlaikus skenē visas šķiedras pozīcijas. IEC TR 61282-15 testēšanas rokasgrāmatā tagad ir ieteikti testētāji ar vietējām MPO saskarnēm tieši šī iemesla dēļ-laika ietaupījums ir ievērojams, un jūs novēršat kļūdām pakļauto darbību, kas saistīta ar vairāku pārtraukumu savienojumu pārvaldību. ^[2]

Pārbaudiet visu pēc instalēšanas, pirms ievietojat saites ražošanā. Piesārņojuma un polaritātes kļūdas ir daudz vieglāk novērst, ja statīvi nav sprieguma un operāciju komanda neelpo pa kaklu.

Sastāvdaļu pareiza uzstādīšana

Ne visi MTP/MPO savienotāji ir izveidoti vienādi. Standarta MPO savienotājs (atbilstoši IEC 61754-7) ir pieejams kopš 1990. gadiem. MTP-ASV Conec ar preču zīmi apzīmētā versija pievieno vairākus uzlabojumus, kas ir svarīgi mūsdienu vajadzībāmaugsta{0}}blīvuma šķiedras kabeļi:

Peldošā uzgaļa dizainsuzlabo fizisko kontaktu izlīdzināšanu, kas ir īpaši svarīgi, pievienojot vairāk šķiedru

Metāla tapas skavas(salīdzinājumā ar plastmasu uz vispārējā MPO) samazina tapas lūzumu atkārtotu pārošanās ciklu laikā

Stingrākas ražošanas pielaidesnodrošina zemāku un konsekventāku ievietošanas zudumu-parastās specifikācijas ir 0,15-0,35 dB zema zuduma MTP, salīdzinot ar . 0.25-0.50 dB standarta MPO

MTP un MPO ir fiziski saderīgi-jūs varat bez problēmām savienot MTP savienotāju ar vispārēju MPO. Taču kritiskajai infrastruktūrai veiktspējas atšķirība attaisno piemaksu.

Veicot ieguvioptiskās šķiedras savienotājiun mezgliem, meklējiet piegādātājus, kas katram kabelim sniedz individuālus testa ziņojumus. Vispārīgi apgalvojumi “atbilst specifikācijām” ir mazāk noderīgi nekā faktiskās izmērītās vērtības. Jūs vēlaties skatīt ievietošanas zudumu datus, kas parāda, kuras konkrētas šķiedras sasniedz kādus skaitļus-tā jūs uztverat problēmas, pirms tās sasniedz jūsu instalācijas vietni.

Instalēšanas prakse, kas novērš atzvanīšanu

Dažām instalēšanas detaļām ir nesamērīgi liela nozīme:

Tīrība ir viss.1-mikronu liela putekļu daļiņa uz vienas šķiedras LC uzgaļa ietekmē vienu savienojumu. Viena un tā pati daļiņa uz MTP-24 uzgaļa var vienlaikus noārdīt vairākus šķiedru serdeņus. Vienmēr pārbaudiet gala virsmas ar šķiedru tēmekli (minimālais palielinājums 200x) un notīriet ar atbilstošiem instrumentiem pirms katras pārošanās. Dažas papildu minūtes vienam savienojumam ietaupa vairākas stundas, kas nepieciešamas problēmu novēršanai vēlāk.

Ievērojiet līkuma rādiusu.10x-ārējā-diametra noteikums attiecas gan uz LC, gan MTP/MPO kabeļiem. Stingrāki līkumi palielina ievietošanas zudumu un var izraisīt mikrolūzumus, kas parādās kā periodiskas kļūmes mēnešus pēc uzstādīšanas. Izmantojiet atbilstošus kabeļu pārvaldības-vertikālos pārvaldniekus, horizontālās vadotnes-, kas saglabā rādiusu visā ceļā.

Pareizi saskaņojiet dzimumus.MTP/MPO savienotāji ir vīrišķā (ar vadotnes tapām) un sieviešu (ar caurumiem) konfigurācijās. Iekārtas pieslēgvietas vienmēr ir pieslēgtas, tāpēc kabeļiem, kas savieno ar aprīkojumu, ir nepieciešami iekšējie gali. Maģistrāles-uz-maģistrāles savienojumiem parasti tiek izmantots vīrs-uz-vīrietis ar sievišķo-pret{7}}adapteri. Neatbilstošu dzimumu piespiešana sabojā vadošās tapas-un bojāto savienotāju nomaiņa uz-iepriekš pabeigtiem mezgliem ir dārga.

Aizveriet visu.Putekļu vāciņi pastāv kāda iemesla dēļ. Katram savienotājam, kas netiek aktīvi izmantots, jābūt ar vāciņu. Tas ir vienkāršs ieradums, kas novērš visbiežāk sastopamo savienojuma problēmu avotu.

Tātad, ko jums vajadzētu darīt?

Tā vietā, lai piedāvātu vispārīgu secinājumu “tas ir atkarīgs”, šeit ir praktiska lēmumu sistēma, kuras pamatā ir parametri, kas faktiski nosaka izvēli.

5. attēls. Lēmumu ietvars - atbilst jūsu projekta parametriem pareizajai kabeļu pieslēgšanai.

Blokshēmā ir ietverti galvenie lēmuma pieņemšanas punkti, taču tā ir loģika: savienojumu skaits nosaka bāzes līniju (TCO krustojums notiek aptuveni 400–500 šķiedru), ātruma prasības var ignorēt šo bāzes līniju (40 G+ paralēlai optikai ir nepieciešams MTP/MPO neatkarīgi no mēroga), un projekta veids ietekmē ieviešanas stratēģiju (jaunās versijas var optimizēt paplašināšanas nepieciešamību no nulles).

Pareizā atbilde ir atkarīga no jūsu konkrētajiem skaitļiem-savienojumu skaita, ātruma prasībām, plaukta vietas ierobežojumiem un darbaspēka izmaksām. Veiciet savu TCO analīzi, izmantojot reālus citātus. Lai iegūtu norādījumus par komponentu specifikācijām un pielāgotiem komplektiem,sazinieties ar EVOLUX profesionālo komandulai palīdzētu pielāgot produktus jūsu konkrētajām izvietošanas prasībām.

Pēdējā doma:Kabeļu infrastruktūras kalpošanas laiks parasti ir 10{3}}15 gadi. Šodien pieņemtie lēmumi par tehnoloģijām atbalstīs aprīkojumu, kas vēl neeksistē. Palieliniet jaudu, nekā jūs domājat, ka jums ir nepieciešams — papildu izmaksas par lielāku šķiedru skaitu tagad ir daudz zemākas nekā atkārtotas kabeļu izmaksas vēlāk.

Atsauces

[1] TIA-568.3-D, optisko šķiedru kabeļu un komponentu standarts. Telekomunikāciju nozares asociācija, 2016.

[2] Fluke Networks, "Multi{0}}fiber Push On (MPO) Connectors", Tehniskā atsauce. https://www.flukenetworks.com/expertise/learn-about/multi-fiber-push-mpo-connectors

Piezīme par datiem:Izmaksu skaitļi šajā rakstā ir aprēķini, kuru pamatā ir ASV tirgus apstākļi un tipisks projektu apjoms. Faktiskās izmaksas atšķiras atkarībā no reģiona, pārdevēja un projekta specifikas. Ievietošanas zuduma un atgriešanas zuduma specifikācijas atspoguļo tipiskus ražotāja datus; pirms galīgā dizaina vienmēr pārbaudiet ar pašreizējām datu lapām. Izmaksu salīdzināšanas tabulā ir parādīti reprezentatīvi scenāriji,{5}}jūsu konkrētā situācija var atšķirties atkarībā no vietējā darbaspēka likmēm, telpu izmaksām un piegādātāja cenām.
